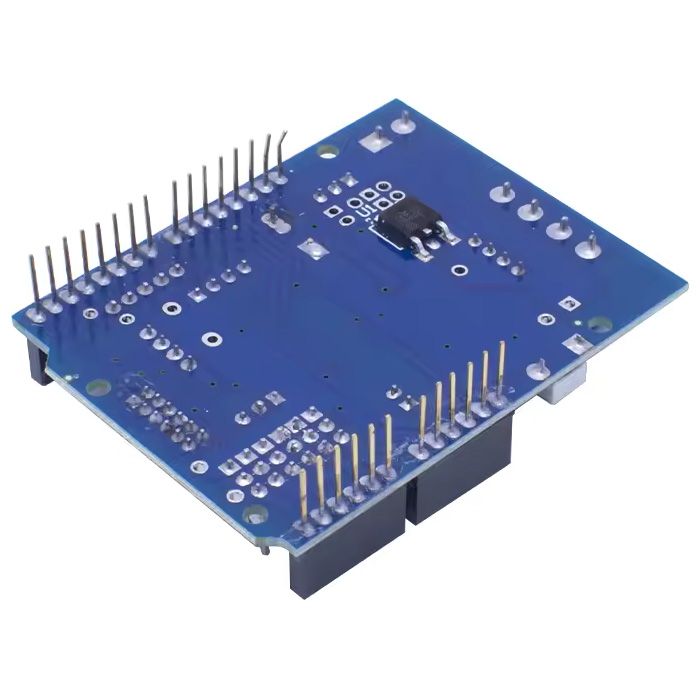

Моторшилд підсилений 5В L298P

код: ASC204

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
383 грн

в наявності



Купити в один клік

8
голосувати
Знайшли дешевше?
  • Моторшилд підсилений 5В L298P
  • Моторшилд підсилений 5В L298P
  • Моторшилд підсилений 5В L298P
  • Моторшилд підсилений 5В L298P
  • Моторшилд підсилений 5В L298P
  • Моторшилд підсилений 5В L298P
  • Моторшилд підсилений 5В L298P
  • Опис
  • Відгуки (13)
  • Задати питання

Цей шилд особливо стане в нагоді тим, хто збирає роботів та робоплатформи з використанням колекторних двигунів. На платі, крім самого драйвера двигунів L298, зручно розміщені роз'єми для підключення Bluetooth модуля, сервопривода та датчиків. Зручне підключення, гарна якість монтажу вигідно вирізняють даний шилд від аналогічних.

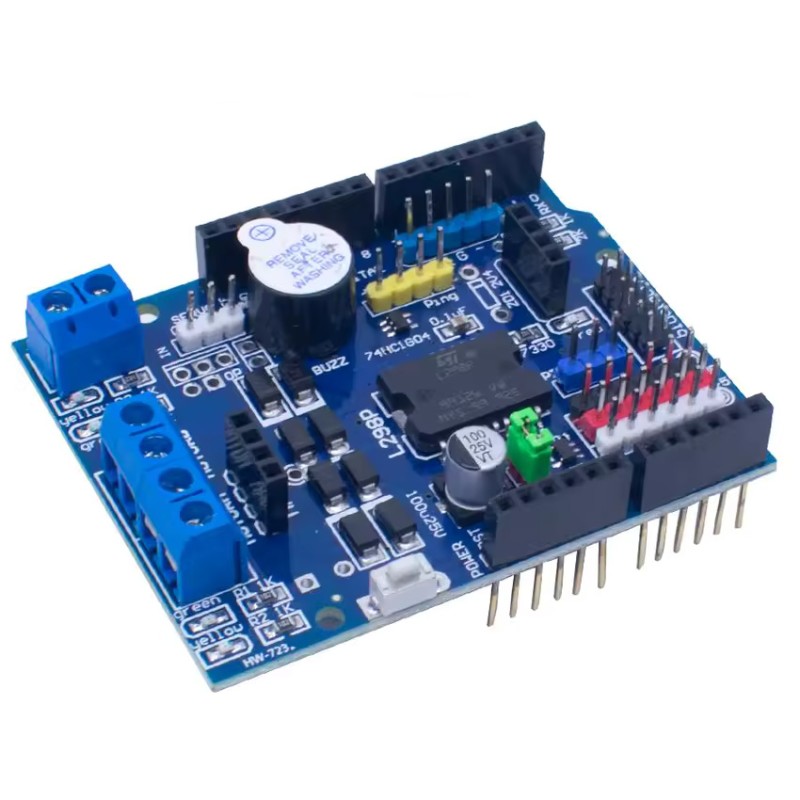

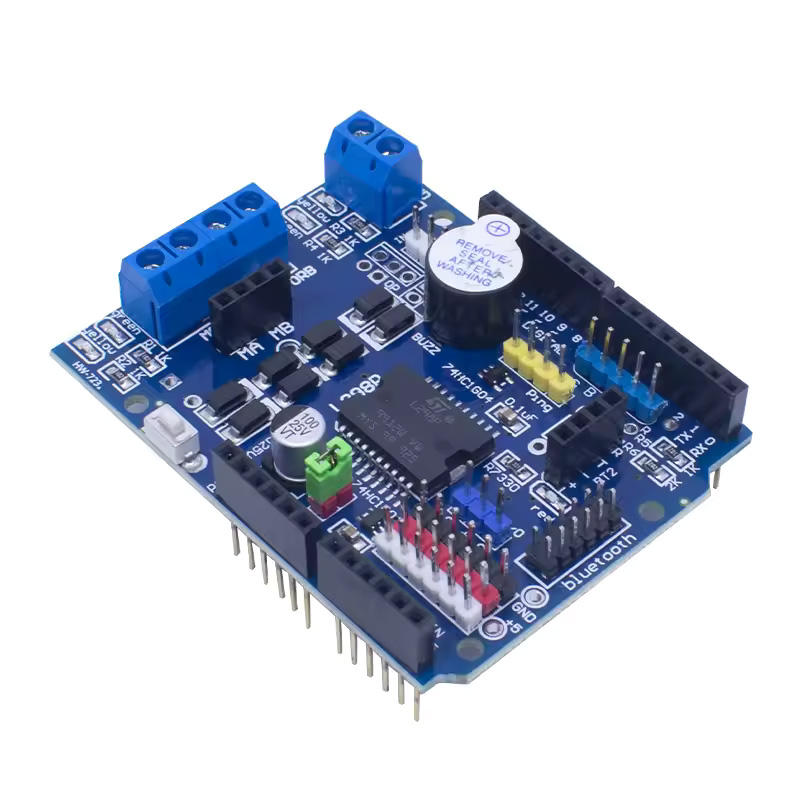

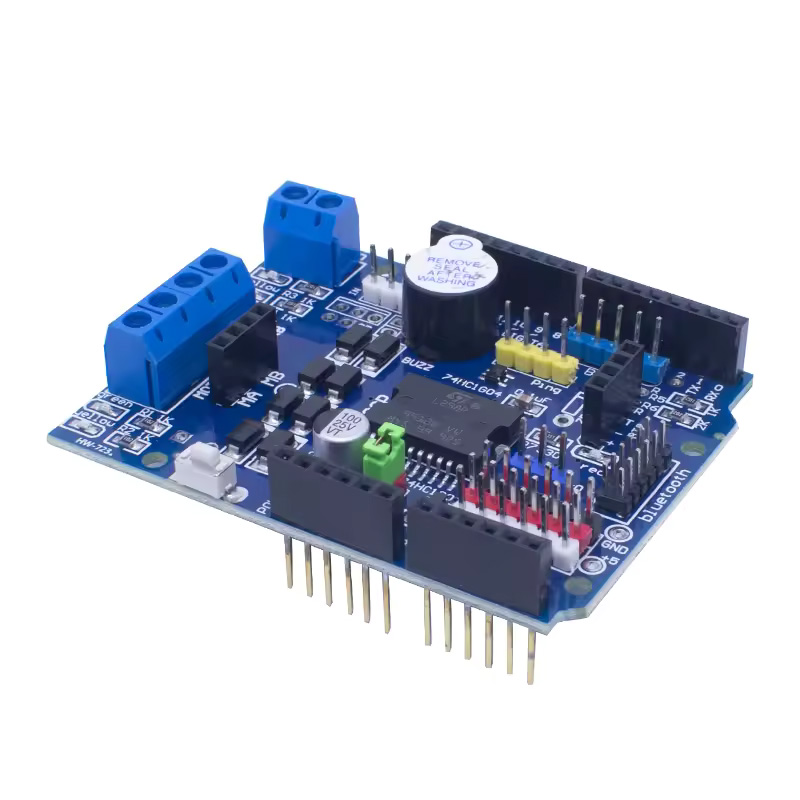

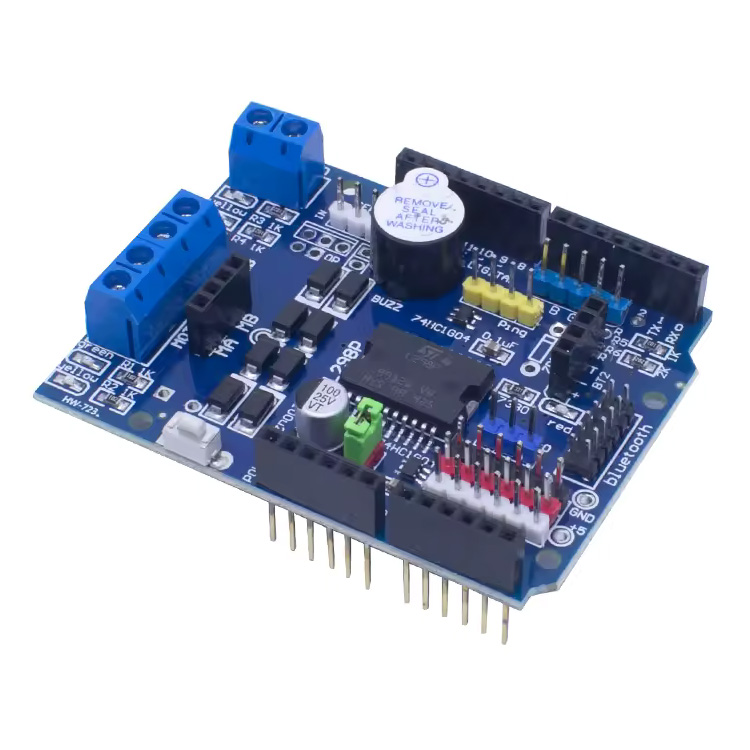

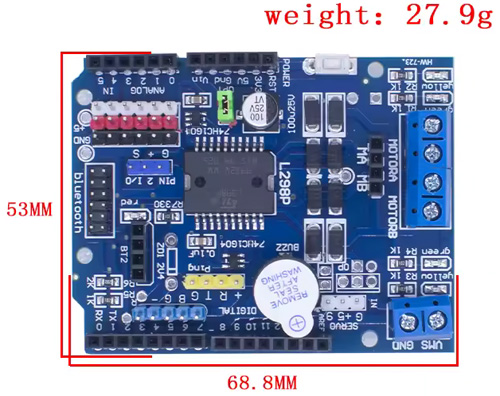

На платі розташовані:

  • Драйвер двигунів L298P підключений до пінів D10, D11, D12 і D13 без необхідності використання додаткових дротів
  • Звуковий випромінювач на піні D4 на який Ви можете виводити сигнал тривоги
  • Цифровий ШІМ вихід D9 виведений на 3-х піновий роз'єм для підключення сервоприводу
  • Цифровий вхід/вихід D2 виведений на 3-піновий роз'єм для підключення датчика
  • Зручні роз'єми для підключення двигунів, що дозволяють підключити одночасно два колекторних двигуна як піновим роз'ємом так і під гвинт
  • Два роз'єми різних типів для підключення bluetooth модуля
  • 7 цифрових, що не використовуються шилдом, входів/виходів: D2, D3, D5, D6, D7, D9, D)
  • 6 аналогових входів виведені на 3-х піновий роз'єм для зручного підключення аналогових та цифрових датчиків: A0, A1, A2, A3, A4, A5
  • Індикатори стану виходів драйвера
  • Перемичка "OPT" для гнучкого конфігурування живленя силової частини драйвера. При встановленій перемичці використовується живлення Vin контролера для живлення драйвера двигунів.
  • Кнопка скидання контролера

Характеристики товара:

  • Робоча температура: -25 ° c ~ +130 ° c
  • Напруга живлення: VIN від 6.5 до 12В, PWR IN від 4.8 до 24В
  • Область застосування: драйвер колекторних двигунів
  • Напруга живлення логічної частини: 5V
  • Максимальний струм кожного каналу: ≤ 2A
  • Максимальна потужність, що розсіюється: 25W (T = 75 ° C)

Контакти драйвера підключені до наступних виведень шилда:

  • 10 - Enable A - ШІМ управління двигуном А
  • 11 - Enable B - ШІМ управління двигуном В
  • 12 - Input 1 - Напрямок двигуна А
  • 13 - Input 3 - Напрямок двигуна В

Відгуки покупців про Моторшилд усиленный 5В L298P

Борис (25.03.2021)

З якою бібліотекою працює даний девайс? Пробував з AFmotor, щось не працює.

Відповісти

admin (26.03.2021)

С любой библиотекой в которой предусмотрено переопределение управляющих выходов.

Відповісти

Геннадий Козак (26.09.2019)

Не советую этот шилд. Причина заключается в том, что есть конфликт между работой сервомотора, и одного из моторов (того, что подключен к пину D10). В библиотеке Arduino Servo (https://www.arduino.cc/en/Reference/Servo ) пишется:

On boards other than the Mega, use of the library disables analogWrite() (PWM) functionality on pins 9 and 10, whether or not there is a Servo on those pins.

т.е. библиотека использует пины 9 и 10, есть ли там серво или нет. Шилд который здесь продается использует пин 10 для указания скорости для одного из моторов. Следовательно, этот мотор работать не будет, вместе с серво. Либо сервомотор, либо мотор прямого тока. Поэтому, данный шилд уже давно пора сдать на свалку.

Відповісти

admin (27.09.2019)

Для сервопривода можно использовать оставшиеся неиспользованными ШИМ выходы.

Відповісти

Igor S (11.08.2020)

Так действительно, 9 и 10 порт библиотекой Servo.h блокируются для работі в ШИМ режиме в любом случае, даже если серва вообще на других пинах.
Это какая - то черная магия.

Відповісти

Денис (21.05.2019)

подходит ли этот Шилд для Arduino Uno

Відповісти

admin (21.05.2019)

Да, подходит.

Відповісти

Богдан (04.09.2018)

Отдельный выход с двумя цифровыми пинами для дальномера распаян?

Відповісти

admin (05.09.2018)

Распаяны все пины в соответствии с фото на странице товара.

Відповісти

Богдан (06.09.2018)

Могу только догадываться от каких выводов эти желтые и голубые штыревые разъемы у базера

Відповісти

Александр (09.02.2018)

Качество монтажа отвратительное. Пины все изначально кривые, припой растекся так, будто паял ребенок. Нужно тайский было от RobotDyn покупать, а это просто китайский шлак. Я недоволен

Відповісти

admin (12.02.2018)

Свяжитесь с нами и мы заменим Вам плату.

Відповісти

Алексей Савченко (31.01.2017)

Отличный моторшилд. Все что нужно для мобильной платформы с 2WD или 4WD. Давно искал что-то подобное. Рекомендую.

Відповісти
