Модуль KY-040 енкодера EC11

код: SKV195

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
33 грн з ПДВ

очікується

Повідомити
17
голосувати
  • Опис
  • Відгуки (29)
  • Задати питання

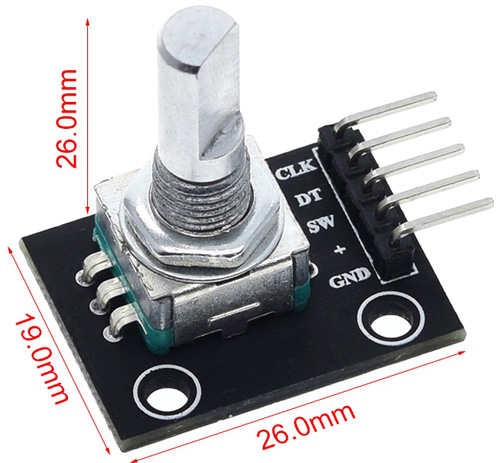

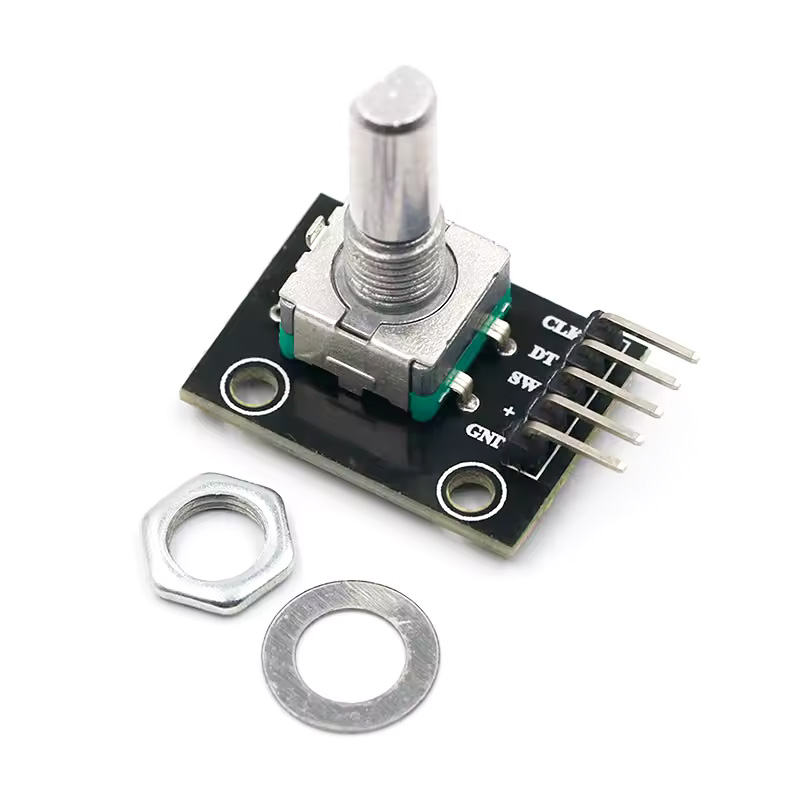

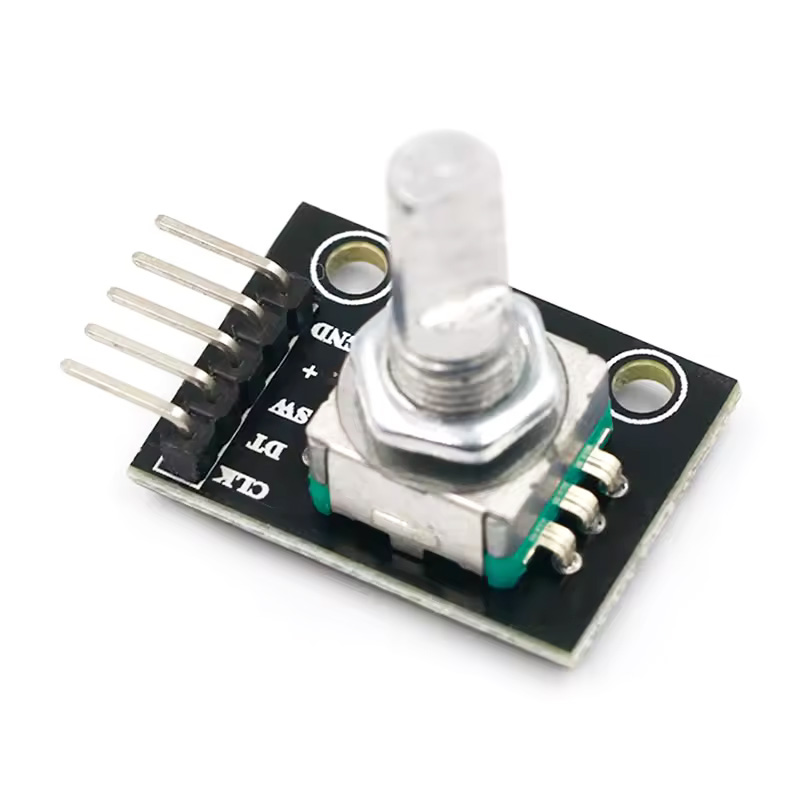

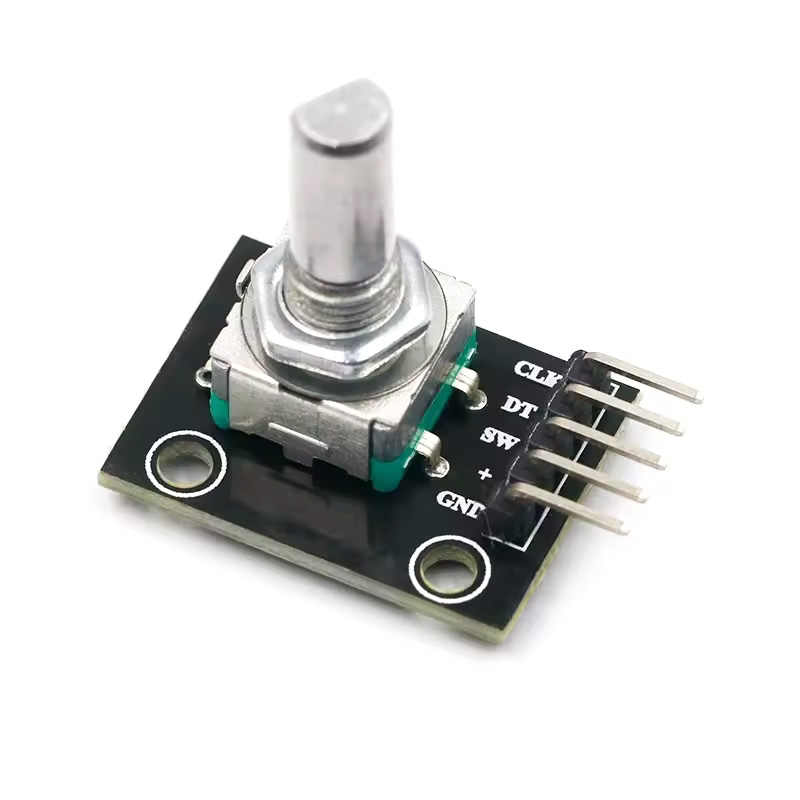

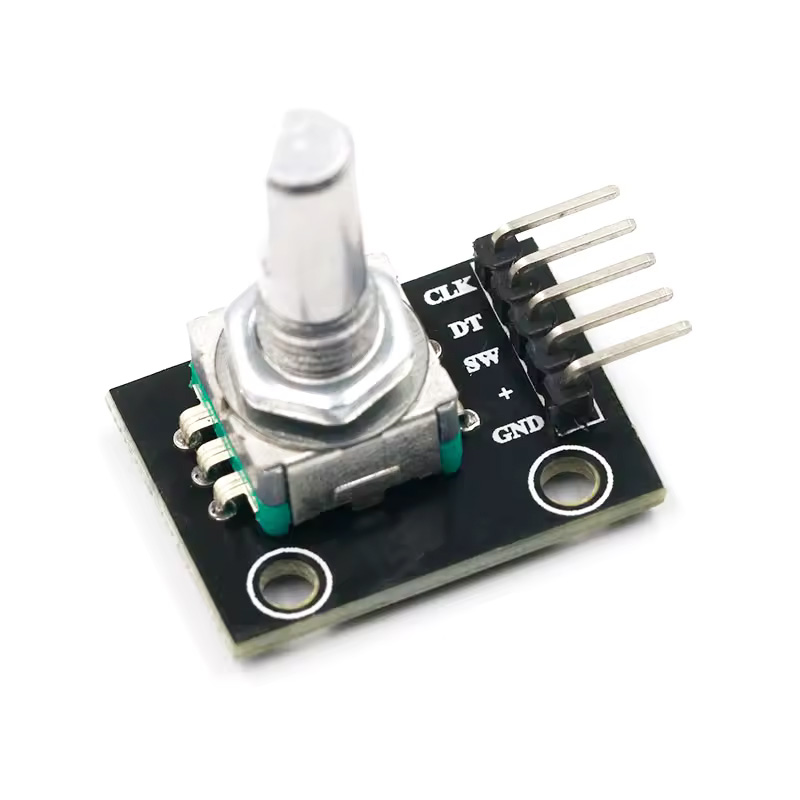

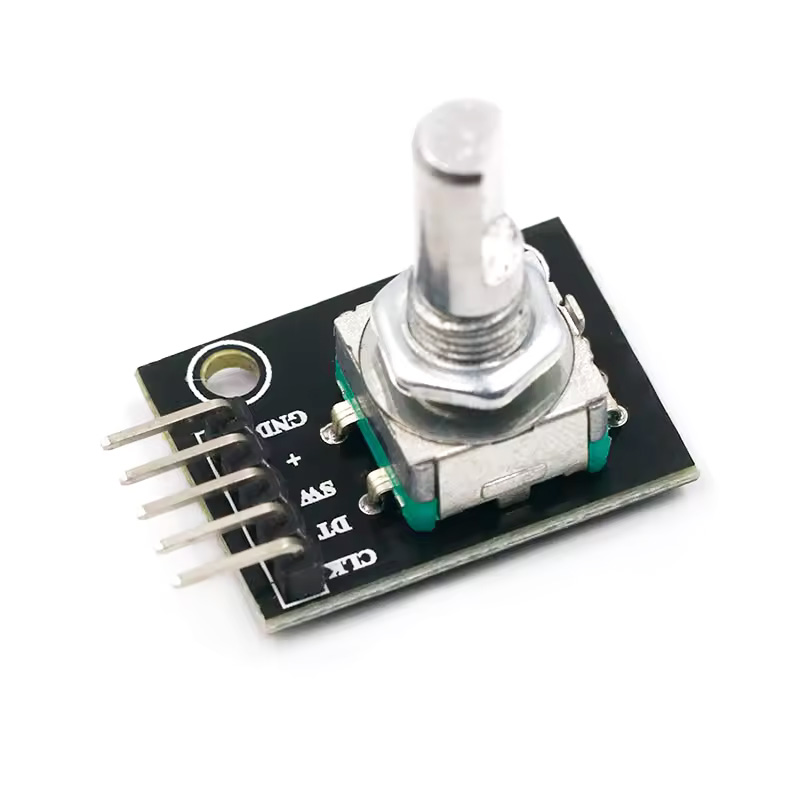

Модуль енкодера EC11 призначений для побудови систем введення та керування. Зручне підключення не потребує застосування пайки, на платі розпаяні підтягувальні резистори для енкодера та передбачене місце для установки резистора для кнопки. Маленькі розміри і наявність монтажних отворів робить цей модуль незамінним для досвідчених та початківців Ардуінщиків. Дискретність 20 кроків на оберт.

Модуль енкодера має 20 фіксованих позицій на один оборот валу. Сенсор кута повороту має 3 котакти, позначені буквами A, B і C. Принцип роботи енкодера грунтується на зміні положення перемикачів, один з яких відповідає за з'єднання контактів A і B, а другий - за B і C. Кожна зміна положення осі датчика змінює стан перемикачів. Зовнішній діаметр циліндра вала - 6.85 мм (без різьблення). Так само, енкодер має кнопку, що спрацьовує при натисканні на вал. Кнопка може мати будь-яке призначення, наприклад, для вибору пунктів меню, зміна чутливості сенсора та інше.

Низький TTL рівень на сенсорі з''являється, при замкнутих контактах, тоді нуль подається на контакти CLK і DT. Високий логічний рівень генерується при подачі напруги живлення 5В. Контакти CLK і DT передають дані про оберти вісі енкодера в напрямку "по" або "проти" годинникової стрілки.

Призначення контактів енкодера:

  • CLK: контакт A енкодера
  • DT: контакт B енкодера
  • SW: визначає стан кнопки
  • VCC (+): напруга живлення
  • GND: «земля» (контакт C)

Відгуки покупців про Модуль KY-040 энкодера EC11

Павел (10.07.2022)

Здравствуйте! Поменяйте фото энкодера EC-11 с резьбой на фото без резьбы! А то аж голова кругом от такого безобразия.

Відповісти

admin (19.07.2022)

Возможно попался бракованный модуль...

Відповісти

Юрий (26.02.2020)

Хороший модуль, но почему без резьбы?

Відповісти

Роман Дусак (26.07.2019)

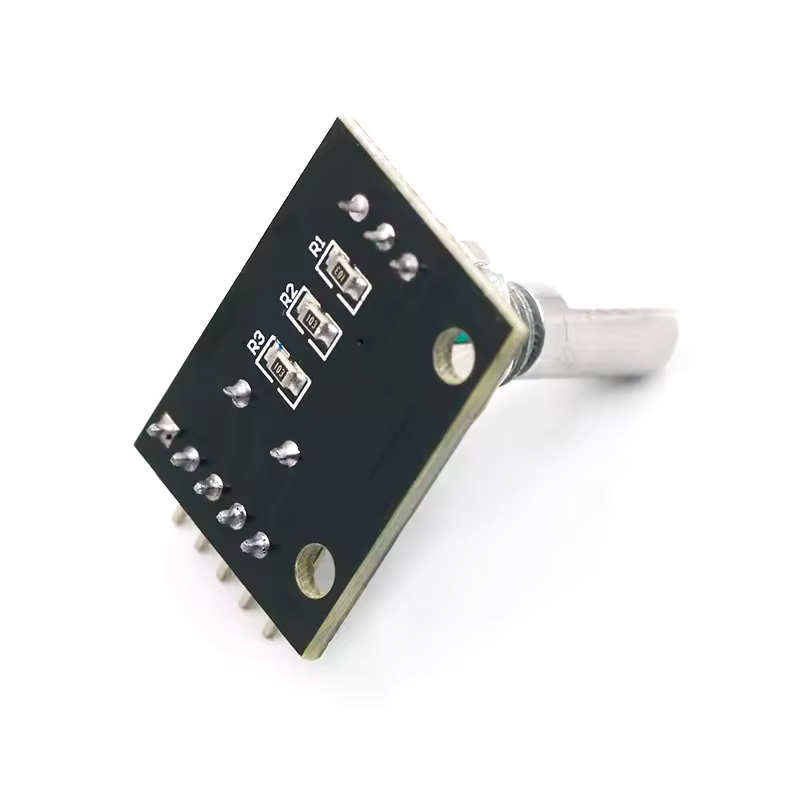

На нижній стороні плати відсутній резистор R1.
Так повинно бути?

Відповісти

admin (27.07.2019)

Да. Подтягивающего резистора кнопки джойстика на плате не должно быть.

Відповісти

Михайленко Антон (23.04.2019)

Спасибо магазину за оперативную доставку, энкодер рабочий, жаль что без резьбы.

Відповісти

Алексей (27.01.2019)

сразу не обратил внимания, но пришли энкодеры без резьбы =/

Відповісти

Проць Назар (22.12.2018)

Купив 2 енкодери. Один - неробочий. :( . Другий - нормальний.

Відповісти

admin (24.12.2018)

Напишите нам на почту - решим данный вопрос...

Відповісти

Євген Гапич (29.01.2018)

Все як завжди на висоті.

Відповісти

Дмитро (20.05.2017)

Все як завжди. Замовив. Отримав наступного дня. Поставив в виріб. Працює.
Дякую Ардуіно.ЮА за те, що допомагаєте мені заробляти.

ПС.
Пишу зараз клас для роботи з енкодером. Якщо:
1-я переборю свою лінь і не впхну весь код в основну програму
2-комусь буде цікаво
3-адміни дозволять
то зможу поділитися (після тестування) класом з бажаючими.

Відповісти

Максим (12.05.2017)

Для таких же новичков, как я, уточню по пинам:
- переход с 1 на 0 нужно ловить на пине CLK - clock (например, прерываниями), после чего направление вращения (1 - по часовой, 0 - против) считывается на пине DT - data;
- SW - switch - кнопка.

Відповісти

Олег (19.08.2021)

Спасибо, бро

Відповісти

Титаренко Владимир (19.02.2017)

Энкодер хороший, радует комплектация, при некоторых доработках проги проблем с дребезгом нет, улавливает все очень четко

Відповісти

Цымбал Александр Леонидович (26.01.2017)

Для моей задачи не подошел - на скорости сильно пропускает. А так вроде хорошая штука.

Відповісти

Евгений (09.12.2016)

Подключал через триггер Шмитта 74HC14, количество ложных шагов уменьшилось, но все равно присутствуют при быстром вращении.
Энкодер требует доработки.

Відповісти

admin (09.12.2016)

Используйте переход от высокого ровня сигналов к низкому и количество ложных шагов сведется к нулю.

Відповісти

Денис (12.04.2017)

Простите, не могли бы вы точнее объяснить? Пытаюсь бороться с пропусками, но не особо хорошо выходит.

Відповісти

admin (13.04.2017)

Если обрабатывать сигналы энкодера по прерываниям то пропусков быть не должно.

Відповісти

Влад (08.08.2019)

Сами контакты сильно шумят при быстром вращении. Переходов с 1 в 0 в рамках одного "щелчка" будет много, и неважно, ловить ли это прерываниями или ещё как. Аналогичный шум будет на линии DT, поэтому проскакивает рандомно. Тут только дебаунс помогает.

Відповісти

Дмитрий (13.11.2021)

Для того и пара контактов. Переключение и дребезг одного происходит в средине стабильного состояния другого, где дребезг уже затух (разве что кроме случаев слишком большой скорости). Один из вариантов, как это декодировать тут уже написали (по interrupt)

Відповісти

Алексей (29.11.2016)

Хороший энкодер.
Поворот на один тактильный шелчек соответствует четырем импульсам.
Использовать прерывания не обязательно.
С энкодером и его кнопкой хорошо работает библиотека Bounce2.
Для кнопки в большинстве случаев достаточно использовать PULLUP.

Відповісти

Дмитрий (03.08.2016)

Он механический? Если да какое количество оборотов в минуту он ловит на 100 процентов. без провалов.

Відповісти

admin (04.08.2016)

Механический. Предназначен для врещения рукой. Как правило не более 3-4 оборота в секунду.

Відповісти

Симаченко Александр Васильевич (16.04.2016)

Добрый день. Работать с энкодером нужно с помощью внешних прерываний. Одну кнопку подключаем на порт ввода, а вторую на порт внещнего прерывания по провалу напряжения. При вращении срабатывают обе кнопки одна за другой но в разной последовательности. Поэтому в прерывании считываем состояние порта второй кнопки. Если порт в "0" - то вращение в одну сторону, а если в единице - то в другую. В энкодере изначально запаяны только подтягивающие резисторы для кнопок вращения. Можно допаять резистор на 10кОм для кнопки выбора (нажати), которую также подключаем на внешнее прерывание.

Відповісти

Александр (03.01.2016)

Добрый день. Он криво валит значение при прокрутке. Иногда при прокуртке по часовой считывает значение против часовой, а так же непонятный шаг. Один раз при прокуртке дает значени (х+4) второй раз (х+2). С чем может быть связано? Качество или нужно с кодом разбираться. Но когда я этого пацана подключаю на сериал соединение, индикаторы RX TX на плате тоже нервничают, могу предположить, что все же качество энкодера

Відповісти

admin (04.01.2016)

Попробуйте параллельно контактам энкодера поставить конденсаторы емкостью от 10Н до 100Н. Так же желательно считывать с энкодера переход с 1 на 0 - сигнал в таком случае получается с крутыми фронтами.

Відповісти

Виталий (17.05.2019)

Могли бы вы написать скетч экземпл для этого непослушного энкодера? Я уже испробовал все советы в комментариях но так и не добился 100% предсказуемости. Постоянно разные переходы, или вовсе без переходов или вовсе без ничего при вращении.. т.е. вообще не выходит впоймать какую-либо закономерность...
Использую переход FALLING на 1 пине(провод в D3, pinMode(3,INPUT), подключен CLK энкодера), в функции прерывания читаю D2 на котором DT и всегда чепуха. конденсатор не помог... хелп... модуль брал у вас.
