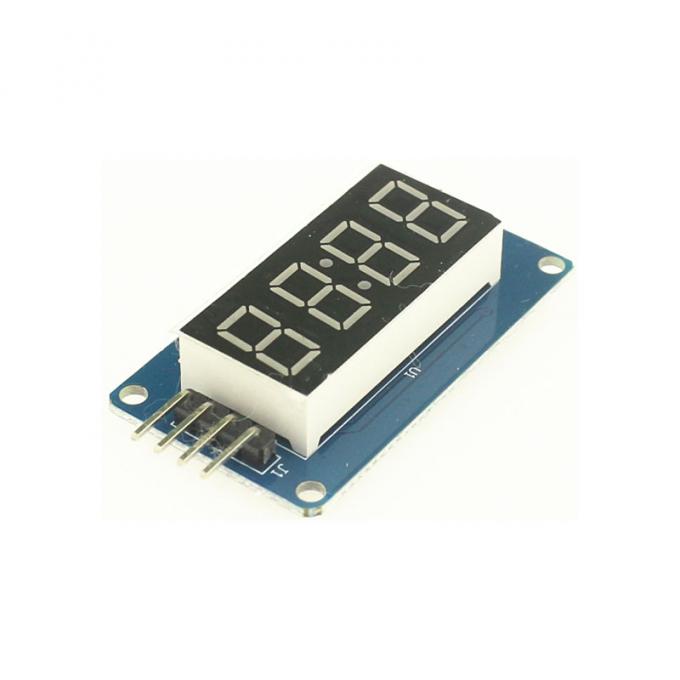

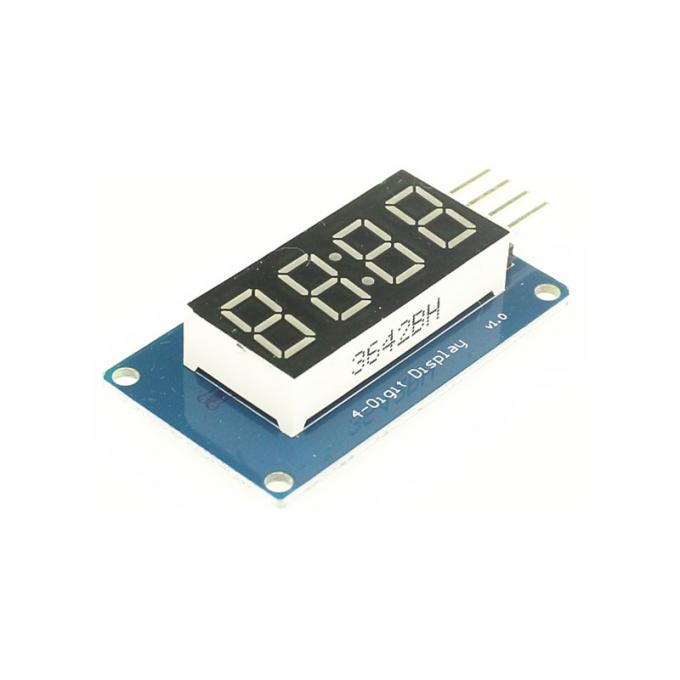

LED-індикатор семисегментний 4-розрядний з драйвером TM1637

код: AOC440

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
39 грн з ПДВ

в наявності



Купити в один клік

25
голосувати
Знайшли дешевше?
  • LED-індикатор семисегментний 4-розрядний з драйвером TM1637
  • LED-індикатор семисегментний 4-розрядний з драйвером TM1637
  • LED-індикатор семисегментний 4-розрядний з драйвером TM1637
  • LED-індикатор семисегментний 4-розрядний з драйвером TM1637
  • Опис
  • Відгуки (38)
  • Задати питання

Модуль семисегментного 4-значного дисплея 0,35 дюйма червоного кольору світіння з керуванням по послідовній шині на драйвері TM1637. Модуль прекрасно управляється як від контролера Arduino так і від Raspberry Pi або будь-якого іншого міні-комп'ютера. Годинники, секундомір, буквено-цифрове позначення і багато іншого, тепер все стало доступним і простим.

Особливості:

  • Драйвер дисплея TM1637

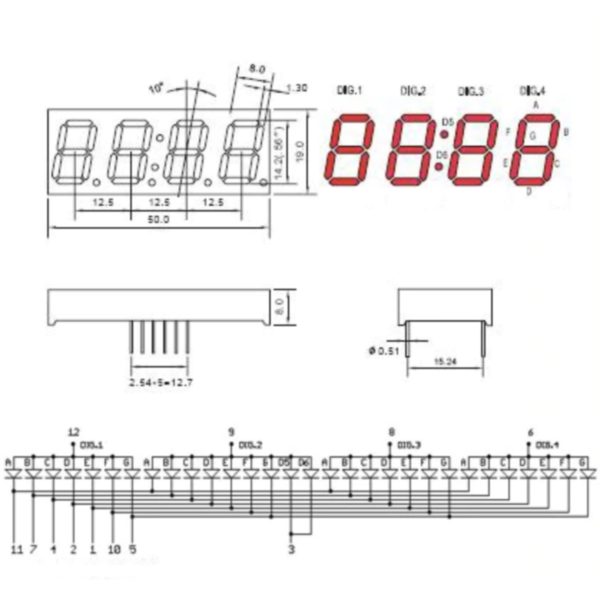

  • 4 семисегментні цифри і розділові точки із загальним анодом
  • Всього 4 контакта підключення
  • Регульована яскравість дисплея. 8 рівнів яскравості
  • Логічні рівні 5В або 3.3В
  • струм споживання до 80 мА;
  • Кріплення дисплея 4-ма гвинтами M2
  • Розміри плати: 41х22мм

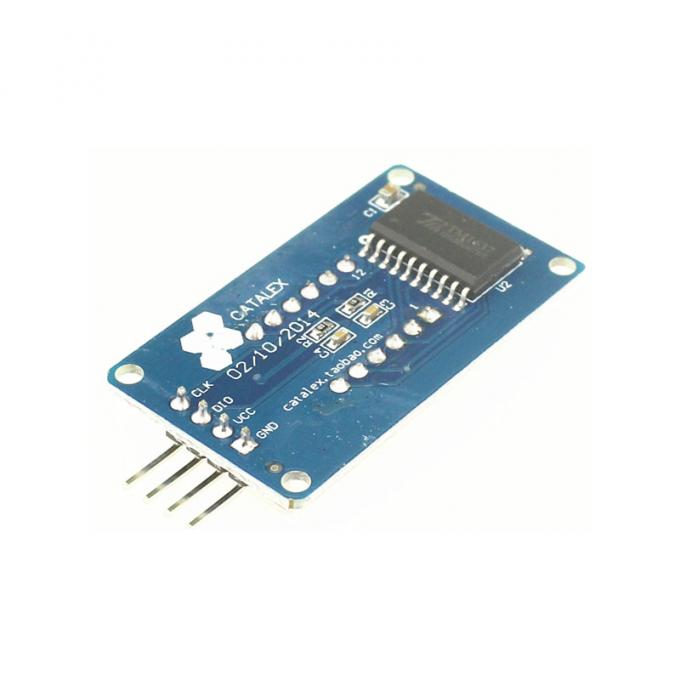

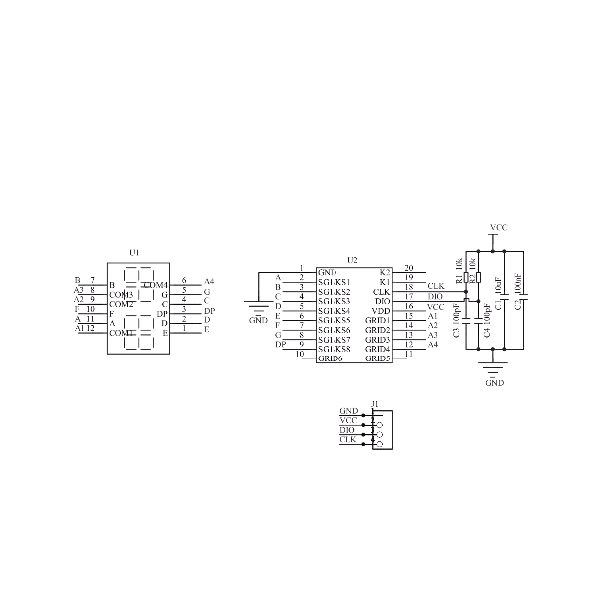

Інтерфейс керування:

  • GND - загальний
  • VCC - живлення
  • DIO - вхід даних
  • CLK - вхід стробування даних

Посилання:

Відгуки покупців про LED-индикатор семисегментный 4-разрядный с драйвером TM1637

Виталий (19.03.2023)

Как-то странно работает этот модуль.
При подключении питания на контакт vcc модуля - он подвисает и отказывается корректно работать.

При отключении питания от vcc - индикация становится чуть менее яркой, но все работает прекрасно. Т.е. подключены фактически контакты clk, dio и gnd.
Библиотека tm1637.h.

Объясните, пожалуйста, для чего присутствует контакт vcc на модуле??

Відповісти

admin (20.03.2023)

Це можливо, якщо для контролера підтяжка на платі дисплея великувата...

Відповісти

Артем К (08.02.2023)

Замовляв вперше. Здивований, що раніше не чув про магазин.
Швидко, грамотно, якісно.

Відповісти

Вінниченко Дмитро (14.10.2022)

Все працює! Дякую!

Відповісти

Александр (14.09.2022)

Купил, подключил, работает без проблем. Библиотека от Гайвера.

Відповісти

Богдан (19.04.2021)

Купував досить часто дані модулі і використовував в своїх проектах. Але останнього разу треба було використовувати АЦП + точні вимірювання + дисплей. Виявилось, що значення АЦП (Atmega168) дуже "плавають". Ніякі фільтри повністю не вирішували проблему. Виявилось, що дисплей створює значні шуми (див. фото з осицлографа: 1 ділення = 0,1В). Думав, що дисплей зіпсований, але такі ж результати показували і інші дисплеї. Тож якщо вам потрібно використовувати АЦП, майте на увазі, що ці дисплеї створюють завади.

Відповісти

Руслан. (25.10.2022)

Дякую. Можливо, зберіг мені багато часу, як раз NTC хотів повісити.

Відповісти

Андрей (24.03.2021)

Этот модуле нет i2c
о чем написано в даташите.
Исправьте пожалуйста описание

Відповісти

admin (25.03.2021)

Спасибо, исправили.

Відповісти

Александр (12.03.2021)

Проверял на ArduinoUno(ch340). Ваша библиотека не работает. С библиотекой TM1637TinyDisplay работает.

Відповісти

Дмитрий (08.09.2021)

Тоже были проблемы с библиотекой - подошла либка Алекса "GyverTM1637". А ещё очень жаль, что нигде нет такого модуля без распаянных контактов (нужны были вертикальные, пришлось перепаивать)

Відповісти

Anton (23.02.2021)

У меня с библиотекой со страницы описания товара не заработало - думал нерабочий модуль. Но с библиотекой TM1637TinyDisplay.h все сразу завелось, кстати в ней там веселенькое демо. Потом ради интереса через управление библиотеками обновил библиотеку со страницы описания - заработало, но там демка скучная.
В общем товар нормальный, и может найти свое применение. Немного жаль что нет точек между разрядами, только двоеточие как на часах.

Відповісти

Бурдейна Олена (12.10.2020)

Індикатор легко підключається і налаштовується. Відразу після підключення бібліотеки показував те, що потрібно.

Не знаю, чи можна давати посилання на сторонні ресурси, але на сайті AlexGyver є допрацьована розширена бібліотека з дуже зрозумілими поясненнями від автора:
https://alexgyver.ru/tm1637_display/

Відповісти

Александр (09.06.2020)

Пришел не рабочий модуль.

Відповісти

admin (10.06.2020)

Добрый день. Напишите нам на почту описав проблему с номером вашего заказа и фото, если модуль физически поврежден. Мы с вами свяжемся.

Відповісти

Андрей Куликов (26.11.2019)

Работал работал, через 2 недели потух:) причина не ясна - подключение к другой плате с простейшим скетчем ничего не дает. Пока работал - вполне себе хорош: подключение простое, управление тоже.

Відповісти

Муркалов Александр (18.11.2018)

В наших погодных условиях один из лучших вариантов индикации.

Відповісти

azazello (12.02.2019)

Какое-то двоякое чувство оставляет модуль. Да, цена отличная. Как всегда есть но. Цвет только 1, двоеточие, а точка.... И конечно же, самое главное - нет i2c (только соединение точка-точка). Нет, возможно можно найти модули с разными цветами и т.д. А если нужно 3 разряда.... Но отсутствие адресации i2c портит все. Для себя решил прикрутить к обычным индикаторам atmega8, аля ретранслятор i2c. Цена возможно вырастит, но простите, когда это ардуинка была промышленным решением, этож развлекуха......

Відповісти

Андрей (03.05.2020)

Легко решается https://forumcv.com/viewtopic.php?f=68&t=52968&p=376141&hilit=TM1637#p395653

Видео https://www.youtube.com/watch?v=vlT303Dym7g

Відповісти

egofoxlab.com (17.02.2018)

Взял этот модуль, через раз показывало двоеточие. Оказалось в либе есть выбор другого модуля.

disp.init(D4036B);
disp.point(1);
disp.display(2345);

И заработало =)

Відповісти

Александр (13.02.2018)

Это не айтуси, и не особоя китайская шина.
1637 был разработан специально для микроволновок, просто у китайцев переизбыток микросхем :)
в интернете есть даташит на микросхему.

огромный плюс индикатора - можно закинуть значения и заниматься своими делами, а не как на сдвиговых регистрах - постоянно дергать программу чтобы зажигать сегменты..

Відповісти

Sattva (05.04.2021)

можно закинуть значения и заниматься своими делами
//
Прямо в яблочко! Спасибо, что написали. Искал как раз такой модуль.

Відповісти

Александр (06.12.2017)

Модуль не понравился, библиотека кушает кучу места, 5Кб что бы вывести 4 цифры имхо бред. К тиньке хрен подключишь. Деньги на ветер. На сдвиговых регистрах гораздо функциональнее.

Відповісти

Gnusmas (27.02.2018)

Так а в чем проблема написать свою библиотеку ? 700 байт на С. На асме и в 600 можно влезть. И в какую тиньку оно не влезет тогда ?

Відповісти

Виктор (17.11.2017)

Добавляем возможность выводить дополнительные символы для приложенной к товару библиотеке:
https://yadi.sk/d/Ci5aiYzsqo7qk

В скетч добавляем:
// 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F,"-"," ",G,H,h,i,J,L,l,M,n,P,r,t,U,u,Y
int8_t NumTab[] = {0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32};

В файле библиотеки TM1637.cpp заменяем переменную:
static int8_t TubeTab[] = {
0x3f, // 0 = 0
0x06, // 1 = 1
0x5b, // 2 = 2
0x4f, // 3 = 3
0x66, // 4 = 4
0x6d, // 5 = 5
0x7d, // 6 = 6
0x07, // 7 = 7
0x7f, // 8 = 8
0x6f, // 9 = 9
0x77, // 10 = A
0x7c, // 11 = B
0x39, // 12 = C
0x5e, // 13 = D
0x79, // 14 = E
0x71, // 15 = F
0x40, // 16 = "-"
0x00, // 17 = " "
0x3d, // 18 = G
0x76, // 19 = H
0x74, // 20 = h
0x04, // 21 = i
0x1e, // 22 = J
0x38, // 23 = L
0x18, // 24 = l
0x37, // 25 = M
0x54, // 26 = n
0x73, // 27 = P
0x50, // 28 = r
0x78, // 29 = t
0x3e, // 30 = U
0x1c, // 31 = u
0x6E // 32 = Y
};

Источник:
http://arduino.on.kg/obzor-displeya-na-baze-drayvera-TM1637

Відповісти

Виталий (20.08.2017)

С библиотекой, по ссылке, из описания заработал сразу же после распаковки.
Очень удобная штука для отображения целых чисел.

Жаль, только что исполнение с двоеточием, а не десятичными точками.

Відповісти

Сергей (10.08.2017)

void TM1637::writeByte(int8_t wr_data)
{
uint8_t i,count1;
for(i=0;i<8;i++) //sent 8bit data
{
digitalWrite(Clkpin,LOW);
if(wr_data & 0x01)digitalWrite(Datapin,HIGH);//LSB first
else digitalWrite(Datapin,LOW);
delayMicroseconds(3);
wr_data >>= 1;
digitalWrite(Clkpin,HIGH);
delayMicroseconds(3);

}
digitalWrite(Clkpin,LOW); //wait for the ACK
digitalWrite(Datapin,HIGH);
digitalWrite(Clkpin,HIGH);
pinMode(Datapin,INPUT);
while(digitalRead(Datapin))
{
count1 +=1;
if(count1 == 200)//
{
pinMode(Datapin,OUTPUT);
digitalWrite(Datapin,LOW);
count1 =0;
// этого не в выложенной библиотеки и от этого есть проблемы
break;
//*********************************
}
pinMode(Datapin,INPUT);
}
pinMode(Datapin,OUTPUT);

}

Відповісти

Алексей (14.02.2017)

Для одновременного включения двух разделительных точек в модуле для часов нужно использовать функцию showNumberDecEx() со значением параметра dots=0x10 (библ. TM1637).

Відповісти

Алексей (02.02.2017)

Хороший модуль, библиотека рабочая.
Но модуль имеет подобный I2C интерфейс, но не имеет своего адреса.
Поэтому у Константина модуль на I2C не заработал.
Чтобы не было недоразумений и потерянного времени лучше не упоминать I2C, а написать что модуль имеет последовательный (или двухпроводный) интерфейс.

Відповісти

ALS (27.01.2017)

Дорогой админ!
Есть к Вам предложение. Если Вы мне вышлите модуль для теста – напишу для него библиотеку с примерами. В обмен на какой-то другой товар. Сам же модуль верну обратно. Таким образом, Вы увеличите продажи данного товара.

Извиняюсь у администрации за не точность. Может быть, все-таки можно выводить точки. У схожего модуля на этой микросхеме точки разрядов не отображаются. Чтобы знать точно - нужно покрутить, поиграться с этим модулем. Поэтому последнее предложение можно стереть, как не точное.

Відповісти

admin (30.01.2017)

Ссылка на библиотеку размещена на странице товара.

Відповісти

Дмитрий (17.11.2017)

Эта ссылка на библиотеку не работает. Надо бы починить.

Відповісти

admin (20.11.2017)

Ссылка рабочая. Это Российский ресурс со всеми вытекающими особенностями...

Відповісти

Сократ (18.12.2017)

Кто смог пройти по ссылке и загрузить архив с библиотекой? Администраторы! Поменяйте облако на внутреннее. Например ex.ua. Большинство не вскроет ссылку на Яндекс.Диск.

Відповісти

admin (18.12.2017)

Конечно! Поменяли. Благодарим за сигнал

Відповісти

ALS (27.01.2017)

Нормальный дисплей.
Индикация символов не нагружает контроллер.
Не нужно все время обновлять вывод. Просто один раз записываешь символы и эти символы отображаются.
Один не достаток - это отсутствие вывода точек.

Відповісти

Константин (26.12.2016)

В данном устройстве используется какая-то особая китайская реализация шины I2C, в которой драйвер не имеет адреса. По крайней мере у меня не вышло подружить дисплей с малинкой, в случае если на I2C шине уже присутствует другое устройство. Но как бы там ни было, дисплей заработал при использовании библиотеки tm1637.py (гуглится) и подключении к другим свободным, не I2C, пинам. Я использовал #CLK -> GPIO23 (Pin 16) и #DI0 -> GPIO24 (Pin 18).

Відповісти

Кот Василий (10.12.2016)

приобрел данную led панельку, разбирался довольно долго, оказалось что во всех перепробованных библиотеках неправильно работает вывод массива, целого числа, и числа с плавающей запятой. единственное что работает это вывод одного числа на один разряд, таким образом можно выводить числа, но в коде это займёт куда больше строк (приходится вручную разделять числа на разряды). когда хочешь вывести десятичное число целиком то дисплей показывает его 16 теричную интерпретацию.

Відповісти
