Потужний драйвер колекторного двигуна G2 24В 13А 24v13 від Pololu

код: ARA134

Потужний драйвер колекторного двигуна G2 24В 13А 24v13 від Pololu

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Драйвер

1453 грн

очікується

Повідомити

	9
	голосувати

Опис
Відгуки (6)
Задати питання

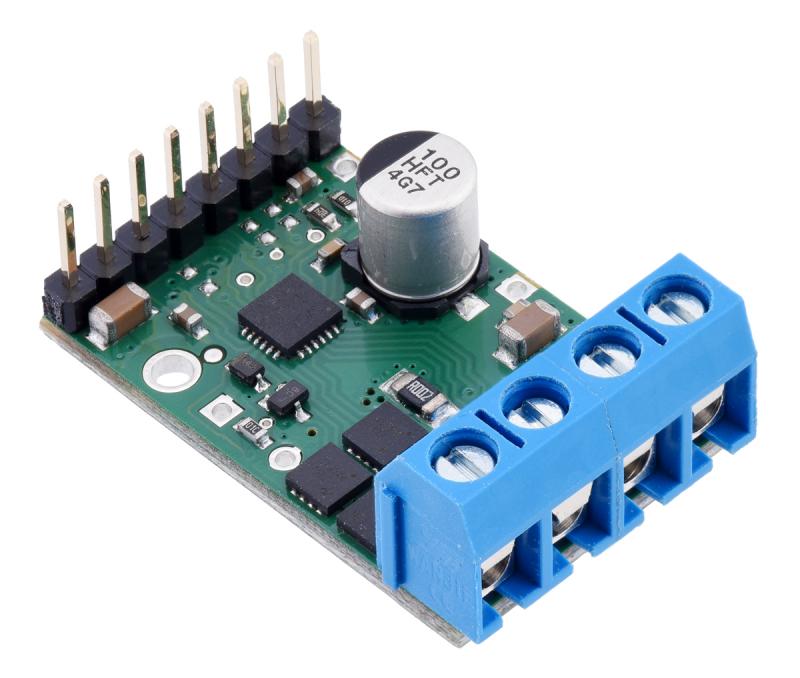

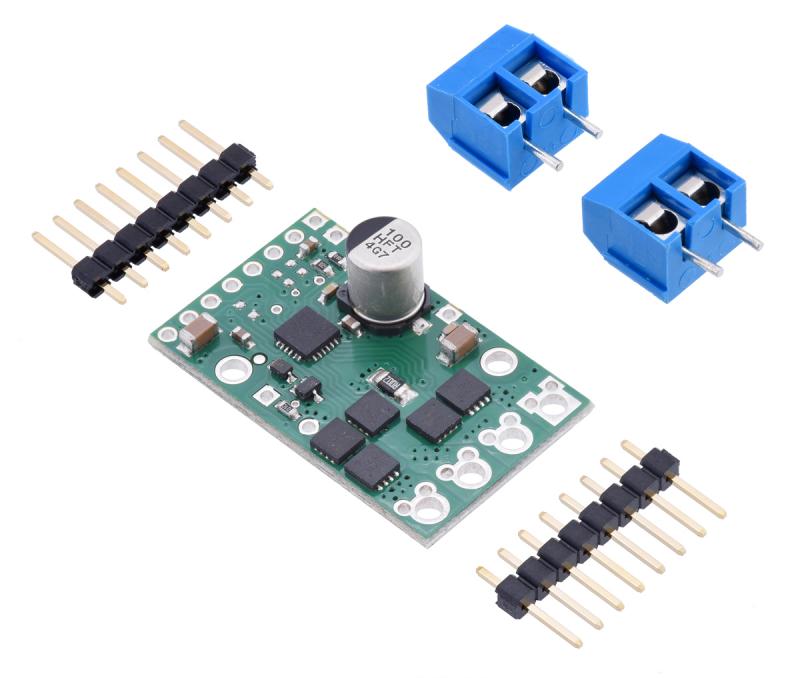

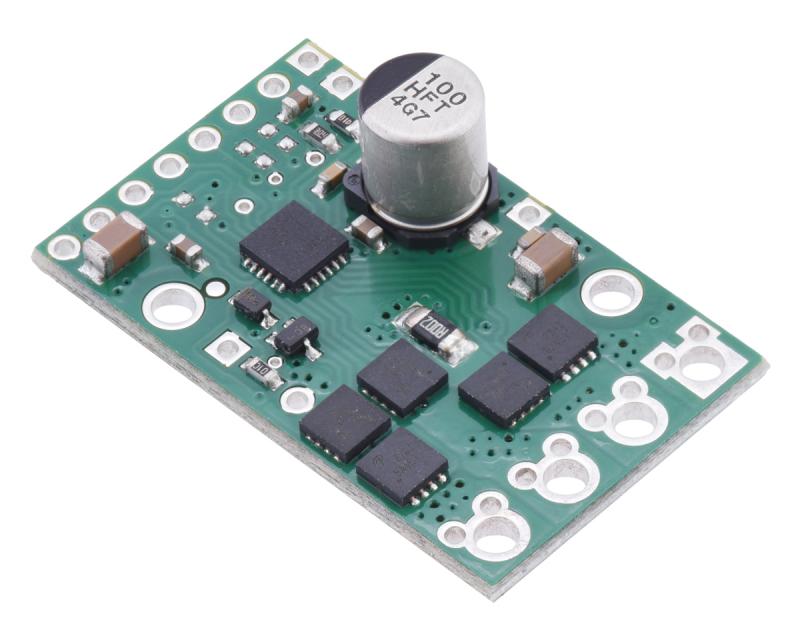

Потужний драйвер колекторного двигуна, зібраний на дискретних елементах за схемою Н-моста призначений для ефективного керування потужними двигунами з напругою до 24 В і максимальним струмом до 13А. Драйвер має дуже високий ККД що дозволило використовувати його при максимальних значеннях струму без застосування додаткового радіатора або тепла. Робоча частота сигналу керування може досягати 100кГц, що виключає акустичний шум керування, властивий низькочастотним драйверам.

Код виробника: 2992, 24v13

Максимальна напруга елементів плати становить 40В, однак потрібно враховувати виникаючі при комутації викиди напруги. Якщо не вживати додаткових заходів щодо зниження рівня викидів напруги рекомендована напруга літієвих батарей становить 28В.

Драйвер добре захищений від більшості руйнуючих факторів, однак не слід нехтувати базовими принципами роботи з потужними високовольтними пристроями.

Єдиний захист, який не передбачений розробниками, є захист від перегріву. Хоч він і не потрібен, але варто цей факт враховувати при компонуванні драйвера в готовій конструкції.

Для стабільної роботи драйвера потрібне підключення додаткового електролітичного конденсатора ємністю не менше 500 мкФ з робочою напругою не нижче вхідної силової напруги драйвера. Конденсатор потрібно підключати максимально близько до вхідних клем драйвера. На платі встановлений конденсатор 100мкФ, якого достатньо лише для слабкострумових навантажень і тестування.

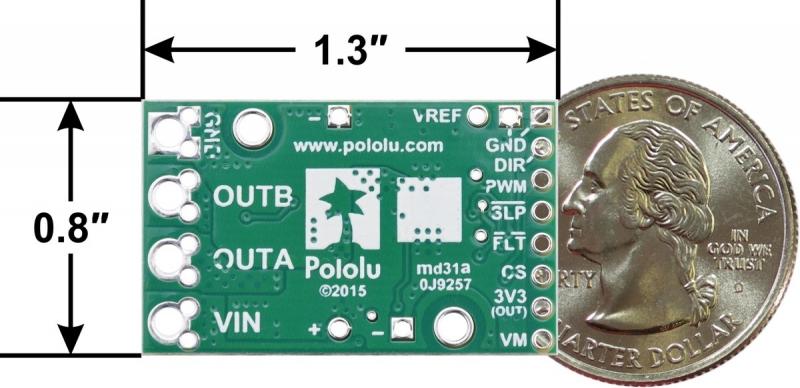

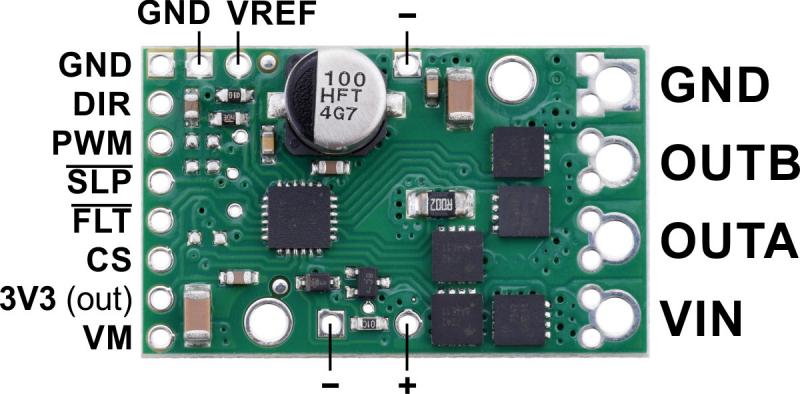

Силовий роз'єм:

VIN - Вхідна силова напруга
OUTA - Вихід А драйвера
OUTB - Вихід В драйвера
GND - Загальний

Характеристики:

Робоча напруга: від 6.5 В до 40 В
Довготривалий струм навантаження: 13 A
Напруга керування: 1.8 В, 3.3 В або 5 В
Частота керування: до 100 КГц
Чутливість датчика струму: 40 мВ / A
Межа захисту від перевантаження: 30 A
Вбудований захист:
- від неправильної полярності вхідної напруги
- від перенапруги
- від короткого замикання на виході

Посилання:

Сторінка продукту на сайті Pololu

Відгуки покупців про Мощный драйвер коллекторного двигателя G2 24В 13А 24v13 от Pololu

Александр (22.09.2022)

Добрый день. Купил такой драйвер. Возникли сложности с подключением. Не могу найти информацию на сайте производителя: https://www.pololu.com/product/2992.

Не могли бы Вы подсказать:
1. Как подключать к ардуино мега.
2. Какую библиотеку использовать.
3. Может быть есть примеры скетчей.

Спасибо.

Відповісти

admin (22.09.2022)

Доброго дня. На сторінці товару розташоване посилання на сторінку товару, а на ній розміщена таблиця з повним описом кожного контакту та супутня документація. Користуючись нею не складно написати базовий код чи бібліотеку. Для прикладу можете подивитися як працювати з DRV8825, принцип подібний.

Відповісти

Андрей (21.05.2021)

друзья, скажите, что на выходе? ШИМ или регулировка напряжения?

просто задолбало пищание шим. Хочется найти нормальный драйвер, который управляет напряжением.

Відповісти

Павло (22.01.2021)

купував десь рік тому зараз хочу купити знову, драйвер дуже сподобався.

Відповісти

Христенко Владимир (28.01.2019)

Отличный драйвер. Все идеально!

Відповісти

Олексiй (19.10.2017)

Инструкции по подключению см. по ссылке:
https://www.pololu.com/product/2992

Відповісти
