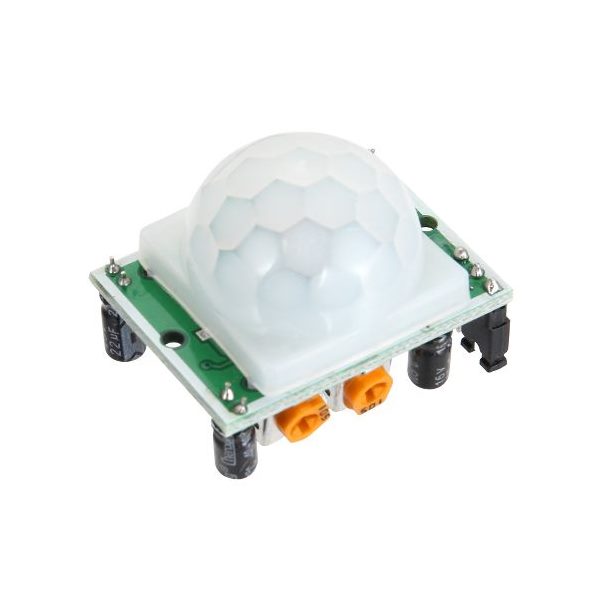

ІЧ датчик руху для Arduino HC-SR501

код: DAT107

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: реле   IR

44 грн з ПДВ
Оптові ціни:
від 20 шт. 42 грн

в наявності



Купити в один клік

105
голосувати
Знайшли дешевше?
  • ІЧ датчик руху для Arduino HC-SR501
  • ІЧ датчик руху для Arduino HC-SR501
  • ІЧ датчик руху для Arduino HC-SR501
  • ІЧ датчик руху для Arduino HC-SR501
  • ІЧ датчик руху для Arduino HC-SR501
  • Опис
  • Відгуки (100)
  • Задати питання

Інфрачервоний датчик руху для Arduino та інших мікроконтролерів. Дозволяє виявляти рух людини або домашньої тварини (можливо реагує і на зомбі, але ми не перевіряли) на відстані до 7 метрів (можна регулювати). Має два входи живлення (+5 В і Земля) і один цифровий вихід, за яким можна знімати дані. Якщо перешкод немає - на ньому буде високий рівень (3.3В), якщо є - низький (0В).

Якщо перемичка встановлена в положення H, то на виході буде високий рівень весь час, поки датчик буде вловлювати рух, якщо в стан L, то стан виходу буде переключатися з високого на низький і назад приблизно раз в секунду. Для більшості проектів положення H більш детально визначене, але якщо ви керуєте чимось, що перемикається по фронту, можливо краще підійде положення L.

Характеристики:

  • дальність виявлення: 0 - 7 м
  • кут спрацьовування: 110 ° на дистанції до 7 м
  • напруга живлення (рекомендована): 4.5 - 12 В
  • вихідна напруга логічного рівня: 0 - 3.3 В
  • час затримки: 0.3 - 300 секунд (регулюється)
  • метод спрацьовування: L є повторюваною перемикання; H повторюване перемикання
  • споживаний струм: 65 мА
  • робочі температури: -20 - +50 град. Цельсія
  • розміри: 32х24 мм

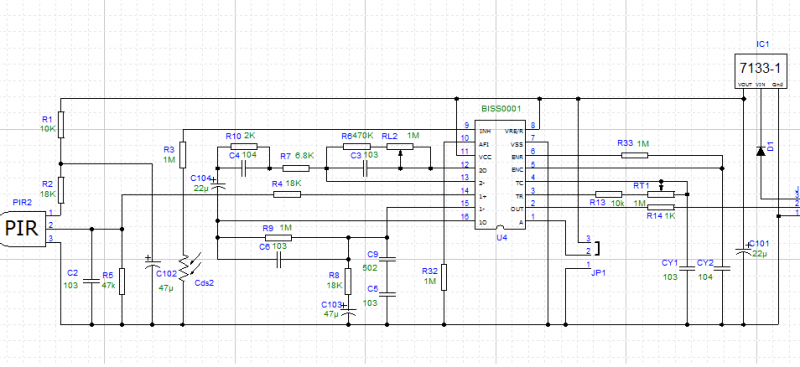

Документація

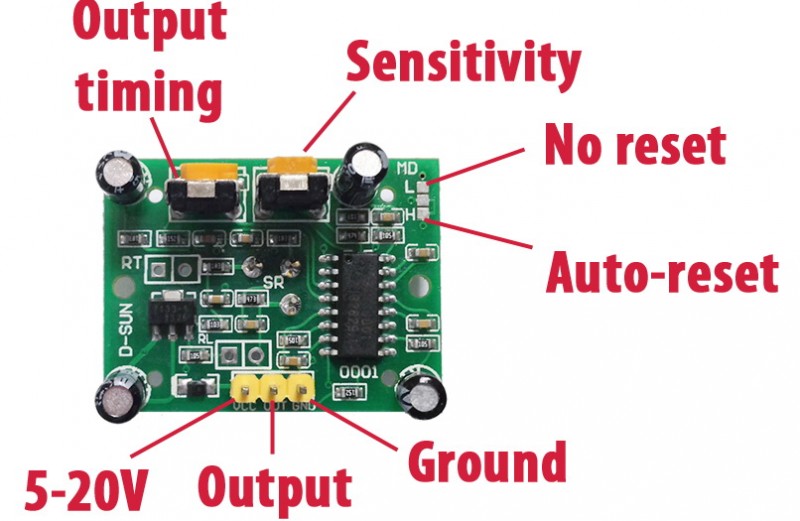

Будьте уважні з підключенням! Іноді підписи контактів приховані під лінзою Френеля (пластиковий ковпак). Лінзу можна акуратно зняти і побачити призначення контактів. Якщо виконати не правильне підключення, то датчик миттєво виходить з ладу і перестає реагувати на рух, хоча всі інші функції працюють.

Якщо необхідний датчик реагує на менші відстані, рекомендуємо подивитися Інфрачервоний датчик

Приклад скетча:


int ledPin = 13;
int switchPin = 2;
int value = 0;
void setup() {
	pinMode(ledPin, OUTPUT);
	pinMode(switchPin, INPUT);
}
void loop() {
	value = digitalRead(switchPin);
	if (HIGH == value) {
		digitalWrite(ledPin, HIGH);
	} else {
		digitalWrite(ledPin, LOW);
	}
}

Відгуки покупців про ИК датчик движения для Arduino HC-SR501

Матвей Паяльщик (03.03.2024)

На картинке с подключением перепутали местами + и -
+ Должен быть справа а - слева сам проверил это так

Відповісти

Анатолій (31.07.2022)

Пробував від АКБ 12 вольт робить все на оборот хто підкаже дієву схему для світо діодних матриць на 10 ват

Відповісти

Fuzzy (29.09.2022)

Транзистор npn e на корпус колектор через 47ком на +12 в база на виході датчика. К561ТМ2 -схема одновібратора. Колектор транзистора на вході С . Полевик на. Виході Q на затвор .час вмикання регулюється конденсатором і резистором .

Відповісти

KrisSik (06.06.2022)

Мені трапився хороший, працює добре, як очікував

Відповісти

Виктор (04.04.2022)

Я избавился от проблем с ложным срабатыванием заменой конденсатора с 50мкф на 10мкф и подпаял прямо на ножки датчика доп конденсатора. Доработку сделал на 4 платах. Теперь все работают как надо.

Відповісти

Анатолій (31.07.2022)

Скинь схему

Відповісти

Александр (22.11.2021)

Когда-то увлекался электроникой, но потом забросил. 2 года назад вернулся :)
Первое, что сделал на Ардуино- умное освещение на кухне. Датчик движения, фоторезистор - датчик освещенности, реле, Ардуино Нано.
Работает 2 года. Ложных срабатываний нет. Разве что если открыто окно и перепад температур на улице и дома, и когда сквозняк, может срабатывать. И срабатывает, если что-то кипит на плите, на горячий пар. Но это же датчик движения, задуман для сигнализаций.

Плюс, еще сделал умные лампы в ванной и кладовке. То же самое- ложных срабатываний нет.

Відповісти

Вячеслав (07.09.2021)

По поводу ложных срабатываний.
Датчик требует сверхстабилильного питания. Не зря там высокоточный понижающий преобразователь стоит.
Пробовал его убрать и питать от лабораторника, 3.3В. ложных срабатываний нет, но если быстро увеличить или уменьшить напряжение питания хотя бы на 0.02В - сразу "1" на выходе.
Наводки от esp и прочих устройств действуют не на чувствительный элемент а на цепи питания. Т.е. и наводки от импульсных БП имеют тот же эффект.
Решение было выше - размещать подальше от всего, что "фонит". Хотя, такое себе решение

Відповісти

Павел (13.06.2021)

Удивительно конечно..., но Фсё может быть )))
почитал ваши "фи" по поводу датчико,
и таки удивился... , ино у меня :
датчик без всяких настроек и подстроек и перепаек :

- имеет превосходную чуЙствительность даже на 3-х метрах дистанции !!!;
- выдает, своих 3.2 вольта на сигнальную "ногу",при детектировании движняка , как положено !
на счёт ложных срабатываний ,- включите даже лампу дневного освещения и получите наводку для срабатывания...)))( это к примеру... )

Відповісти

Микола (01.06.2021)

Доброго дня! Ви пишете в описі, що вихід з якого можна знімати дані має високий рівень напруги 3.3 В. Чи можна буде працювати з цим датчиком на Arduino Nano?

Відповісти

admin (03.06.2021)

Так, можна.

Відповісти

Анатолій (31.07.2022)

У мене все наоборт в ночі світить а дньом мигає на рух . На виході 12 вольт

Відповісти

Евгений А. (30.10.2020)

Датчик движения приобрёл второй раз. Как и в первом случае, пришлось уменьшить сопротивление резистора, регулирующего время (105), подключив в параллель резистор примерно 800 кОм. Без него при угле от минимума примерно 20-30 градусов и больше на выходе постоянно 3,2 В. В остальном замечаний нет.

Відповісти

andy (23.08.2020)

таке відчуття що ложні срабатування постійно відбуваються на напрузі 3 В
а на 9 В кроні - все правильно працює і ложні рідко
ставте стабільну високу напругу, можливо і конденсатор поможе.
вихід 3 вольта, слабовато для світлодіода напряму. можливо краще транзистор ставити.

Відповісти

Сидоров Евгений (30.03.2020)

Благодарен отличной работе магазина, заказывал два датчика движения, все работает. Большое спасибо.

Відповісти

Борис (09.02.2020)

" После подачи напряжения, датчик калибруется около 30 секунд..."
Как это проявляется ?
Что при этом на out''e ?

Відповісти

admin (10.02.2020)

При калибровке на выходе допускается появление активного уровня.

Відповісти

Борис (11.02.2020)

Но это приводит к срабатыванию исполнительного устройства.
А его час еще настал.

Відповісти

Борис (03.02.2020)

"Но есть ложное срабатывание при подаче питания на плату".
Имею аналогичную проблему.
Как победить ?

Відповісти

Валерий (17.11.2019)

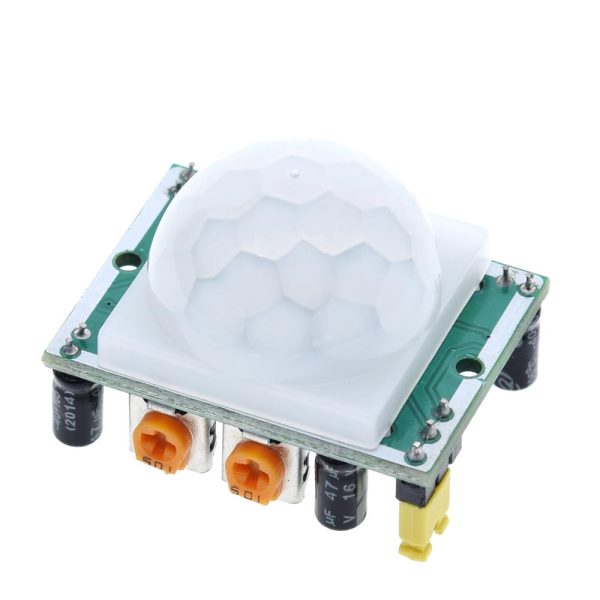

На двух фото описания есть перемычка, на одной - нет. Товар в итоге пришёл без перемычки.

Відповісти

Борис (21.10.2019)

С магазином работаю давно и претензий к нему не имею.
А вот датчик меня, мягко говоря, озадачил,
Обратил внимание, что практически все восторги относятся к 15-17 -м годам.
А далее то ли народ стал умнее, то ли продукт стал "хужее"..
Боюсь быть забросанным камнями, но признаюсь, что с arduino я не работаю.
Сопрягаюсь с собственными цифровыми схемами.
До сих пор проблем не возникало, но этот датчик оказался еще той штучкой.
Из четырех приобретенных распечатал пока два и полное фиаско.
Настроить чувствительность и время не удается.
Не реагирует либо просыпается, когда ему вздумается.
Зная, чьих рук изделие, начал сомневаться, что кручу потенциометр в правильную сторону.
По часовой - увеличение, против часовой - уменьшение ?
Проверил цоколевку, заглянув под линзу Френеля.
Убедился, что при обнаружении объекта, выдает таки 1, а не 0.
Пришлось строить инвертор для подключения к модулю реле.
Но это чепуха.
Есть вопрос посложнее.
Хочу ограничить работу датчика только темным временем суток включить датчик в паре с датчиком освещенности, приобретенным у вас же.
Включил эту парочку через схему "и-не", чтобы на выходе появлялся 0 (чтобы угодить модулю реле) при двух единицах на входе.
Работает, если не учитывать "выеживание" нашего героя.
Но что-то меня настораживает.
Может, кто-нибудь сталкивался с этой проблемой ?

Відповісти

Oleg_K (03.09.2019)

Ток потребляемый наверное в микроамперах?

Відповісти

admin (04.09.2019)

Потребляемый ток в миллиамперах.

Відповісти

Олег_К (17.09.2019)

Все таки исправьте. Потребляемый ток в режиме ожидания у меня 38 микроампер, а в активном режиме зависит о нагрузки. Вот ссылка https://www.youtube.com/watch?v=oWH1VObPPAQ
у меня примерно те же показания. Не знаю почему в документации указано 65 ма. Там просто нечему потреблять такой ток. Можете проверить экспериментально.

Відповісти

admin (17.09.2019)

Спасибо, исправили.

Відповісти

Евгений (26.07.2019)

При включении датчика с помощью модуля реле 5В 10А высокого уровня, происходит постоянное срабатывание (сигнал HIGH).

Если включать датчик непосредственно с помощью прямого подключения к ардуино - все работает нормально. С чем это может быть связанно? Помеха от переключения механического реле? Не знаю как побороть.

Відповісти

admin (27.07.2019)

Нарисуйте, пожалуйста, Вашу схему включения и пришлите нам на почту.

Відповісти

Евгений (31.07.2019)

У меня была схема подключения датчика через резистор для ограничения ограничения по току питания. К сожалению, схема утеряна, сейчас датчик подключен как указано на сайте.

Не считая ложных срабатываний датчика без использования программного счетчика по таймауту, все работает нормально от управления питанием через реле.

Причиной был недостаточный таймаут на калибровку датчика в 30 секунд, увеличил до 60 и все работает нормально.

Спасибо.

Відповісти

Евгений (22.07.2019)

Стали известны причины "ложных" срабатываний:

1. После подачи напряжения, датчик калибруется около 30 секунд, если алгоритм программы это не учитывает, можно принять за брак датчика.

2. Проверьте положение L/H и ознакомьтесь с логикой работы данной перемычки в документации.

3. Если датчик установлен в плохо вентилируемом корпусе, через некоторое время после включения, температура поднимется и будет отличаться от установленной на момент калибровки.

4. Электромагнитные помехи модуля GSM, мерцающие диоды в корпусе, если установлены - экранируйте датчик должным образом.

5. Нестабильная температура окружающей среды, сквозняки, помещения с перепадами температур.

Удачи!

Відповісти

Евгений (23.07.2019)

После 6 часов "молчания", зафиксировано ложное срабатывание.

Поскольку с соблюдением указанных выше мер, ложные сигналы происходят намного реже, выходом из ситуации вижу программное решение в виде счетчика срабатываний: два сигнала H за короткий промежуток времени = срабатывание, в ином случае сброс счетчика по таймауту.

При этом положение перемычки перевести в режим H.

Відповісти

Николай (26.05.2019)

Купил 12 датчиков проверил, оказалось что все в режиме H (по умолчанию стоит перемычка), на коротких выдержкаx по времени работают как в режиме L. Если регулятор задержки времени покрутить, то начиная с 25-30 секунд датчик в режиме Н работает как положено. До этого у меня были такие же датчики, но на платах с синим текстолитом и встроенной перемычкой джампером они работали в режиме H на самых минимальных значениях задержки по времени. Но те датчики и дороже были на 10грн.

Відповісти

Владимир (17.04.2019)

Купил 3 датчика, при тестировании выяснилось , что после прохождении калибровки по включению (около минуты) датчик продолжает периодически выдавать ложные срабатывания, даже будучи с заклеенным алюминиевой фольгой сенсором. Так ведут себя все три купленных здесь датчика. Подумал может мне не повезло , и такая партия.... Купил еще три датчика - при тестировании у всех троих есть ложные срабатывания. Однако в интернете есть как положительные отзывы , говорящие о том, что датчик очень хорошо работает , так и отзывы где указывается на периодические ложные срабатывания....
Добавлю , что условия тестирования обычные , чувствительность на минимуме, время срабатывания на минимуме 2-3сек , пробовал датчик полностью обернуть алюминиевой фольгой - ожидаемого результата ( исчезновение ложных спрабатываний ) не добился. Причем какой либо закономерности в следовании ложных срабатываний обнаружить не удалось. Придется использовать какие то другие датчики , наверное измеряющие расстояние и програмно имитировать работу датчика движения.

Відповісти

Евгений (21.07.2019)

Подтверждаю, датчики дают ложное срабатывание.

Відповісти

Роман (12.12.2018)

Сервис как всегда на высоте: заказ доставили очень оперативно. Датчик проверил на макетке - всё работает как должно. Когда прокт закончу отпишусь о использовании этого датчика на практике. Спасибо!

Відповісти

Виктор (09.12.2018)

Может кто пробовал запаралелить несколько датчиков на один вход?
Есть реле времени с одним входом, но нужно подключить несколько датчиков.

Відповісти

admin (10.12.2018)

Можно, используя схему монтажного или через диоды.

Відповісти

Андрей (08.12.2018)

Супер

Відповісти

Виталий (24.11.2018)

Подскажите как можно проверить датчик на исправность и какие симптомы сгоревшего? Я вроде бы ничего не путал, но на выходе постоянно 3.3в, хотя датчик лежит в закрытой коробке и не шевелиться.

Відповісти

admin (26.11.2018)

Для проверки установите минимальную чувствительность переменным резистором.

Відповісти

Фрунт Ярослав (21.10.2018)

Придбав 2 штуки - обоє працюють. Мінімальна чутливість на людину близько метра.
Дякую arduino.ua за те що ви є

Відповісти

Александр Стор (24.08.2018)

Купил 2 шт. Пока проверил только один, работает, доволен и вообще все что здесь покупал отлично работает доволен :).

Відповісти

Віктор (21.05.2018)

А хіба не навпаки? Коли є рух - то видає "1", а нема - "0".

Відповісти

Никита (16.05.2018)

Заказал два датчика, при первом подключении в схему на монтажке не реагируют на движение оба, просто пропускают 5В с блока питания на диод, как так? Что делать, подскажите, пожалуйста

Відповісти

admin (17.05.2018)

Уточните, пожалуйста, что и к каким контактам Вы подключали.

Відповісти

Бондарь Анатолий (12.03.2018)

Как всегда очень быстрая отправка. Не проверял еще.

Відповісти

Ігор (09.03.2018)

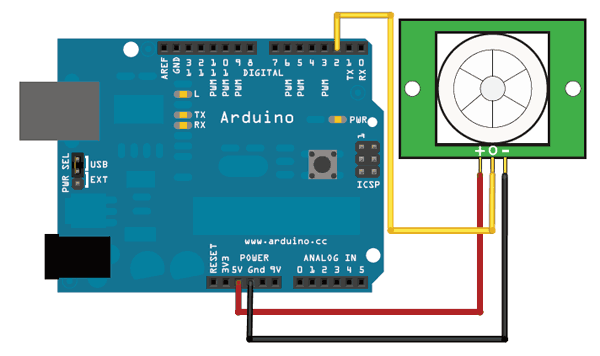

не зовсім очевидне підключння по 2 картинці - там +, О, -,
а має бути -, О, +
А на 4 картинці вже нормально видно

Відповісти

Дмитрий (27.02.2018)

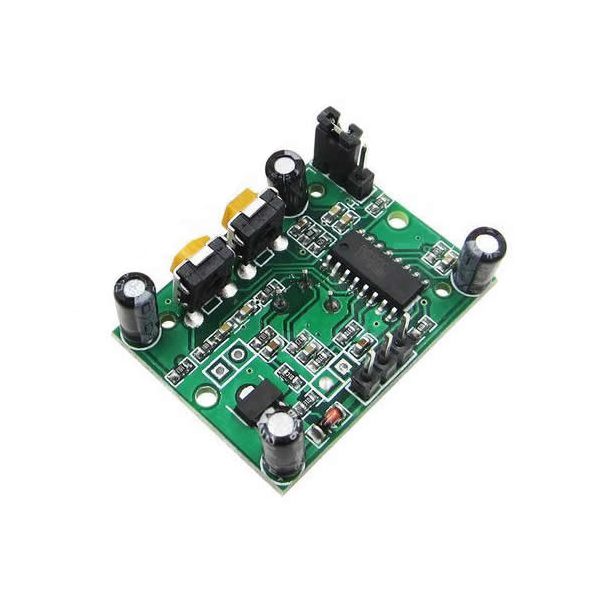

Купил такой датчик, как на фото (с зеленой платой без джамперов). Снчала думал не рабочий, потому как постоянно выдавал сигнал. Накрутил обе крутилки на минимум, вроде заработало, у всех так? Но когда дошло до длительного тестирования, оказалось что у датчика есть ложные срабатывания, что делает его невозможным для использования в охранных системах. Есть какие то более надежные варианты?

Відповісти

Квашук Дмитрий Михайлович (15.01.2018)

Датчики четко работают. Сигнал выдают голасно спецификации. Самый лучший магазин електроники в Украине. Всегда подскажут, посоветуют бескорыстно. Беру радиодетали теперь только у них.

Відповісти

Сергей (02.01.2018)

Купил уже не первый датчик. С одним была проблема, но администрация без проблем решает данные проблемы - заменой и бесплатной доставкой. Так что смело могу рекомендовать данные датчики.

Відповісти

Маленко Сергей (29.12.2017)

Приятно удивил угол срабатывая. На приличных расстояних складывается ощущение, что там не 110, а 180 градусов.
Удобно его вешать на прерывание

void setup() {
pinMode(ledPin, OUTPUT);
pinMode(switchPin, INPUT);
Serial.begin(115200);

attachInterrupt(switchPin, processChange, CHANGE);

}

void processChange() {
value = digitalRead(switchPin);

Serial.print("value = ");
Serial.println(value);
if (HIGH == value) {
digitalWrite(ledPin, HIGH);
} else {
digitalWrite(ledPin, LOW);
}


}

Відповісти

Артём Артёмовский (14.12.2017)

Всё работает отлично, доставка как всегда на высоте, качество тоже на высоком уровне. Спасибо за то что вы делаете. Сам датчик работает отлично с примером, да и с моим кодом работает на ура. Автоматизировал свет в предбаннике.

Відповісти

Андрей (14.11.2017)

Датчик работает, цена - супер! Спасибо.

Відповісти

Максим (09.11.2017)

Скетч в примере описания можно сократить
digitalWrite(ledPin, digitalRead(switchPin));

вместо
value = digitalRead(switchPin);
if (HIGH == value) {
digitalWrite(ledPin, HIGH);
} else {
digitalWrite(ledPin, LOW);
}

Відповісти

Максим (10.11.2017)

К вопросу экономии памяти. Нет нужды хранить в памяти переменные, которые в коде не изменяются.

Объявления типа:
int ledPin = 13;
int switchPin = 2;
можно заменить на:
#define ledPin 13
#define switchPin 2
(обратите внимание на отсутствие знаков "=" и ";".)

Или так:
const int ledPin = 13;
const int switchPin = 2;

И, кстати, почему int? Вполне хватит и byte.

Відповісти

Игорь (28.09.2018)

Писать "int" - это привычка обычных программистов, но в мире 8-битных микроконтроллеров тип byte актуален. Единственное, что в общем случае со знаковыми переменными работать проще.

Відповісти

Владимир (21.10.2017)

Устройство работает отлично. Вопросов нет.

Відповісти

Юрий (08.10.2017)

Specification:
? Voltage: 5V – 20V
? Power Consumption: 65mA
? TTL output: 3.3V, 0V
?
? Lock time: 0.2 sec
? Trigger methods: L – disable repeat trigger, H enable repeat trigger
? Sensing range: less than 120 degree, within 7 meters
? Temperature: – 15 ~ +70
? Dimension: 32*24 mm, distance between screw 28mm, M2, Lens dimension in diameter: 23mm

сравните с Вашим описанием. Где правда?

Відповісти

admin (10.10.2017)

Информацию на странице товара обновили.

Відповісти

Uncle Michael (06.12.2017)

Измеряем ток, датчик без нагрузки:
датчик не сработал - ~0,014mA
датчик сработал - ~0,25 mA

Відповісти

Сергей (28.05.2017)

Вот подробное описание принципа работы
http://henrysbench.capnfatz.com/henrys-bench/arduino-sensors-and-input/arduino-hc-sr501-motion-sensor-tutorial/

Відповісти

ilyasan (25.04.2017)

Один из датчиков оказался нерабочий ( к продавцу никаких претензий ) Под линзой френеля обнаружились последствия вандализма - кто то прокатился на печатной плате по бетону. Замеры и сравнение карты питания показали что на выходе из микросхемы отсутствует сигнал сработки. Пропайка ничего не дала. Видать судьба у этого датчика такая. Остальные приобретенные датчики круглосуточно трудятся по "обьекту", пугая прохожих и бродячих котов.

Відповісти

Андрей Педаш (23.04.2017)

Ребята, я просто в восхищении как эта блошка эффективно отслеживает. Пока единственным недостатком оказалось то, что через стекло вообще никак, но через плёночку zip пакета почти не уменьшается. Надо придумать как бы его от дождя спрятать. Учтите, что при подаче питания он отсылает лже сигнал срабатывания (у меня так). Жаль купил только два. Хожу по двору, а мне SMS-ки приходят где сейчас пробрело моё грешное тело! Это же просто поразительно, я счастлив!

Відповісти

Віктор (01.03.2017)

тішився тиждень і спалив (напевно)
одним словом зломався(
Висновок один, коли захотів спати то так треба було і зробити, а так...
куплю новий при нагальній потребі, ціна смішна можна гратись)

Відповісти

Ilyasan (19.02.2017)

Установил в коридор. Отличная чувствительность (срабатывает на расстоянии 10 метров )
Возможно я что то не понял, но в положении "перезапуск" датчик выключает сигнал при перемещении человека и тут же ( через пару секунд ) включается. Так и моргаем - раз в 10 секунд.

Відповісти

ilyasan (22.02.2017)

К исходу третьего дня Штирлиц заметил что в камере не хватает одной стены.
Наконец то дошло что джампер в обратном положении. Все пашет!
При максимальной чувствительности случаются сапмопроизвольные включения света.
Видимо Барабашка шатается по хате.

Відповісти

Виктор (30.01.2017)

Поначалу было подозрение на нерабочий датчик -включался/выключался постоянно.
Но потом оказалось что просто нужно правильно настроить чувствительность.
Подключил без ардуины, покрутил потенциометры и узнал что у этих датчиков еще есть калибровка при включении около минуты

Відповісти

Андрей Журавель (31.12.2016)

Хороший датчик, реагирует на малейшие движения и прост в подключении.

Відповісти

Иван (21.08.2016)

Доставка очень оперативная. В пятницу после обеда заказал, в субботу утром уже получил.

Но вот датчик данный пришел нерабочий. Подключал как на схеме, пробовал на разных контроллерах, но результат одинаковый - сработок нет.

Відповісти

admin (23.08.2016)

Свяжитесь с нами и мы решим этот вопрос.

Відповісти

Лебединський Максим (04.06.2016)

Доставили быстро. Модуль рабочий.

Відповісти

Сергей (21.02.2016)

Отличный датчик!
Спасибо ребята за коммент по поводу питания - экономия денег и нервов

Відповісти

Павленко Станислав (15.01.2016)

Доставили быстро! Датчик не огорчил - с Raspberry Pi работает отлично! Сервис 5+!

Відповісти

Игорь (09.01.2016)

Отлично работает этот датчик движения, но есть подвох. На картинке магазина зелёная плата, а я получил синюю. На моём синем варианте не отмечено краской, как правильно запитывать, а пример подключения с картинки магазина приведёт к переполюсовке с потенциальным сгоранием. Как написал Максим - плюс и минус надо поменять местами для этого варианта.
Фотодоказательство: http://i.imgur.com/Uk7j9Xe.jpg и http://i.imgur.com/jwMXup5.jpg

Відповісти

Богатырь Александр (09.02.2016)

Действительно, датчик с синей платой, распиновка зеркальная.

Відповісти

Electronus (11.03.2016)

Ориентируйтесь всегда по стабилитрону, питание идет пин который возле него.

Відповісти

Олег (04.04.2016)

Полезная сноска

Відповісти

Владимир (16.08.2017)

Мультиметром прозвоните вывод с одним из минусов рядом стоящего электролитического конденсатора. Та же беда, так и сделал.

Відповісти

ПетрО (04.12.2017)

У меня датчик с синей платой. Вьіводьі подписаньі с обратрой стороньі, под крьішечкой.

Відповісти

Максим (21.10.2015)

На рисунке изображена неправильное обозначение контактов(зеркально).

Відповісти

Сергей (11.10.2015)

Расположенный на близком расстоянии (до 10-20 см) источник излучения (в моем случае это был ESP 8266) дает помехи на датчик и тот начинает работать некорректно. Два дня извел, пока разобрался в чем причина. Разнес на расстояние - отлично работает. Рекомендую всем, но учитывайте эту особенность.

Відповісти

Евгентий (23.01.2018)

Спс , попробую разнести , а то думал доставать свой секретный бубн :) , слишком помехонеустойчивый , наверно просто все в одном корпусе

Відповісти

Ущаповский Андрей (06.09.2015)

Хороший датчик.
Чутливість на рівні - ніхто повз нього не пройде непоміченим :) (звичайно, якщо встановити його там, де треба)

Відповісти

Василий (18.08.2015)

покупал аналогичный датчик, только плата СИНЕГО цвета, все работало, но нашел один косяк, стабиризатор питания неправильно разведен на плате, вход и выход попутали, с вязи с этим, напряжение питания на микросхемах самого датчика было парактически 12 вольт, но он стабильно работал.

Відповісти

Саня (почти) Паскаль (06.08.2015)

Хорошая вещь. Всем рекомендую.

Відповісти

Влад (29.05.2015)

Подойдет ли он для платы radxa rock?

Відповісти

Коваленко Сегей (26.04.2015)

Один из немногих магазинов где можно не самые низкие цены, зато большой ассортимент!!!

Відповісти

Анатолий (31.03.2015)

Интересный девайс - предварительно попробовал , чувствительность хорошая, да и сам миниатюрный.

Відповісти

Антон (02.03.2015)

Датчик хороший. Для моих целей задержка выключения была слишком велика. После того как человек покинул помещение минимум 2 секунды еще есть сигнал. Этот интервал можно настроить чтобы он был больше, но минимум ограничен резистором на 10кОм. Выпаяв который я получил нужную мне работу сенсора. Также у датчика есть интервал задержки по включению. Не раньше чем через 2 сек после низкого сигнала. (резистор на 1МОм) Но по истечению этих двух секунд включается сразу после появления движения. Но это мне не мешает. Датащит можно поискать на HC-SR501.

Відповісти

Сырваровский Анатолий (16.11.2017)

Заказ получил оперативно. Спасибо! Модель, упаковка отличные. Сам по себе датчик туповатый, никак не удается полностью синхронизировать его с контроллером, который работает еще с двумя датчиками. Но в принципе я удовлетворен.

Відповісти

Анатолий (16.11.2017)

Резистор 10кОм?Который, там их два, тот который стоит паралельно RT?

Відповісти

Иван Николаев (28.02.2015)

магазин, супер. В наше время, цены не привязаны к долару - это фантастика! Доставка мгновенная. Успехов Вам. Спасибо, что Вы есть.

Відповісти

Саня (почти) Паскаль (06.08.2015)

От меня тоже СПАСИБО.

Відповісти

Шапиро Олег (27.02.2015)

Датчик тестировали неделю, для понимания а) стабильности в рамках макроархитектуры освещения корридора б) для мониторинга разницы срабатывания датчика на движения и реле ( дружественное ардуине , купленное тут-же) для окончательного включения в контур бескнтактной семистерной схемы или контактного датчика в) замера регламентных параметров 110градусов и дистанций срабатывания ( 7м.) В целом, результаты приемлемы для уровня ТЗ. На втором этапе на корридор (20м.) включим на уровне чел.роста, 3 ИК датчика, погоняем неделю, замерим вероятные мертвые зоны, настроем время срабатывание. И надеюсь запустим в пробную эксплуатацию на месяц

Відповісти

Денис (14.03.2015)

Скажите пожалуйста кто какие корпуса придумал для крепления на потолок , чтобы симпатично смотрелось.

Відповісти

admin (16.03.2015)

К сожалению, не подскажем. Нужно придумывать.

Відповісти

Владислав Глыбченко (25.10.2014)

Датчик хорош, но и правда есть некая задержка старта и стопа... Не особо критично, но факт есть факт

Відповісти

Игорь (26.08.2014)

Приятно удивлен чувствительностью датчика.
Но есть ложное срабатывание при подаче питания на плату. Пришлось ставить delay при старте в 3000 мс

Відповісти

Вячеслав Стрикало (25.02.2014)

Отлично работает, но должны учитывать, что есть задержка старта и стопа определения движения где-то 0,7 с.

Відповісти

Алекс (15.12.2014)

задержка обусловлена видимо тем, что датчик работает в импульсном режиме, т.е. контроль включается периодически примерно на 1-2 сек 2-3 раза в минуту. по конкретно этому датчику не мерял, но аналогичные из охранных систем действуют так.

Відповісти

Иван Николаев (28.02.2015)

1-2сек 2-3 раза в минуту, он бы вообще не реагировал в 60% случаях. Вы неправы на 200%
Датчики аналоговые, и по своему принципу, имеют задержку, т.к. имеют измерительную емкость которая создает диференциал при изменении уровня на выходе пирдатчика. еще эти датчики очень чувствительны к стабильности питания.

Відповісти

Написати відгук:

Фото:

Є питання по "ІЧ датчик руху для Arduino HC-SR501" ?

Також рекомендуємо ознайомитися:

Шановні друзі! Ми намагаємося тримати на сайті інформацію про наявність товарів та ціни на них в актуальному стані. Коригування відбуваються постійно. Якщо ви знаходите ціну на товар завищеною, напишіть нам про це із посиланням на товар. Ми розглянемо лист та чи обгрунтуємо ціну, чи підкоригуємо її. Асортимент магазину дуже великий та іноді бувають помилки в ціноутворенні, особливо при скачках курсу долара. Дякуємо за розуміння.
оплата картами Visa і MasterCard
