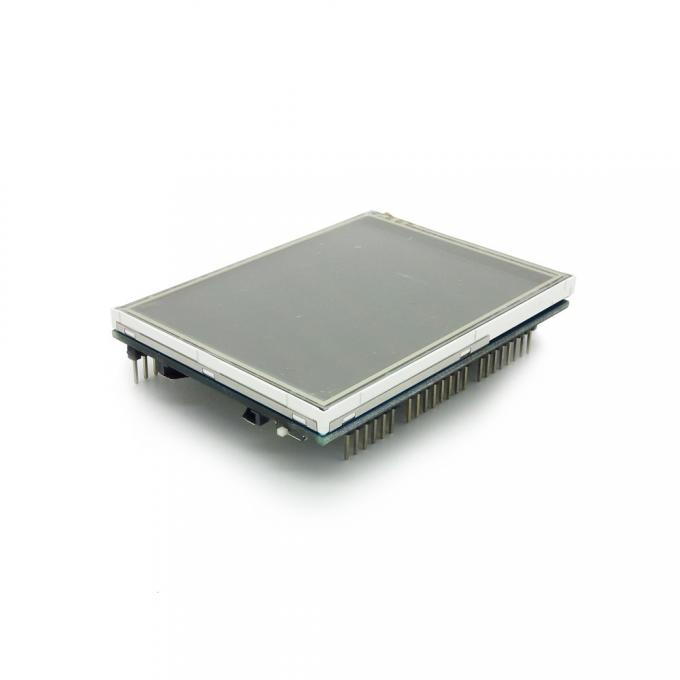

3.2" 320х240 TFT LCD V2 Touch Screen шилд для Arduino Mega 2560 від Itead

  • 3.2" 320х240 TFT LCD V2 Touch Screen шилд для Arduino Mega 2560 від Itead
  • 3.2" 320х240 TFT LCD V2 Touch Screen шилд для Arduino Mega 2560 від Itead
  • 3.2" 320х240 TFT LCD V2 Touch Screen шилд для Arduino Mega 2560 від Itead
Архівний товар, який більше не продається у нашому магазині

Увы, за этот товар уже голосовать нельзя :(

НО!

У нас есть куча других классных товаров! :)
166


TFT дисплей з діагоналлю 3.2 дюйма з тачскріном, сумісний з Arduino Mega, Arduino Due і подібними по розташуванню роз'ємів платами (для Arduino Uno не підходить). Також на шилді є роз'єм для SD карт. Драйвер побудований на базі ILI9341 з 16 бітовим інтерфейсом даних та 4 бітовим керування. Шилд повністю сумісний як з 5В, так і з 3В контролерами.

Характеристики:

  • роздільна здатність 320х240
  • сумісний з Arduino MEGA та її клонами
  • підтримка тачкскріна та SD card
  • сумісний з бібліотеками Arduino
  • підтримує 16 бітний режим
  • контролер дисплея: ILI9341
  • контролер сенсорної панелі: XPT2046


Для самостійного калібрування тачскріна скористайтеся демоскетчем ITDB02_Touch_Calibration з бібліотеки ITDB02_Touch (посилання нижче) або скористайтеся наступними значеннями:

#define PixSizeX -15.22
#define PixOffsX 237
#define PixSizeY 11.01
#define PixOffsY 300
Ці цифри треба вписати замість стандартних в файлі ITDB02_Touch.cpp бібліотеки ITDB02_Touch (рядки 40-43)

Посилання:

Розпіновка:

Arduino Mega PIN Description
D2 T_IRQ
D3 T_DOUT
D4 T_DIN
D5 T_CS
D6 T_CLK
D22 DB8
D23 DB9
D24 DB10
D25 DB11
D26 DB12
D27 DB13
D28 DB14
D29 DB15
D30 DB7
D31 DB6
D32 DB5
D33 DB4
D34 DB3
D35 DB2
D36 DB1
D37 DB0
D38 RS
D39 WR
D40 CS
D41 RST
D50 SD_MISO
D51 SD_MOSI
D52 SD_SCK
D53 SD_NSS
