Індикаторний модуль LCD1602 з клавіатурою для Ардуіно

код: ASC117

Додаткові категорії товару: LCD дисплеї
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: LCD

139 грн

в наявності



Купити в один клік

304
голосувати
Знайшли дешевше?
  • Індикаторний модуль LCD1602 з клавіатурою для Ардуіно
  • Індикаторний модуль LCD1602 з клавіатурою для Ардуіно
  • Індикаторний модуль LCD1602 з клавіатурою для Ардуіно
  • Індикаторний модуль LCD1602 з клавіатурою для Ардуіно
  • Індикаторний модуль LCD1602 з клавіатурою для Ардуіно
  • Індикаторний модуль LCD1602 з клавіатурою для Ардуіно
  • Індикаторний модуль LCD1602 з клавіатурою для Ардуіно
  • Опис
  • Відгуки (65)
  • Задати питання

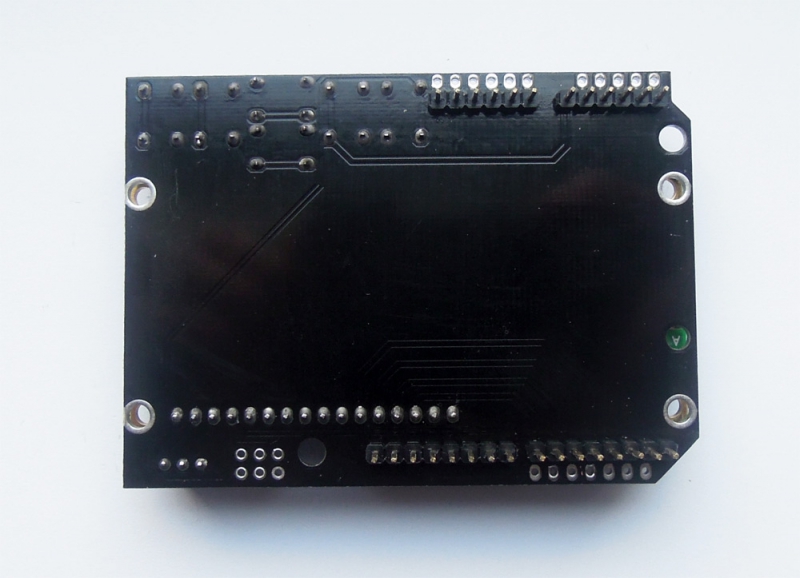

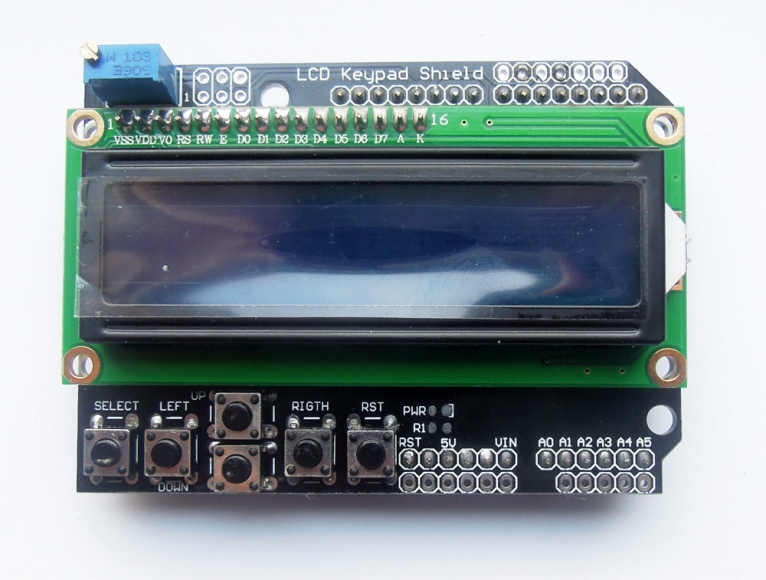

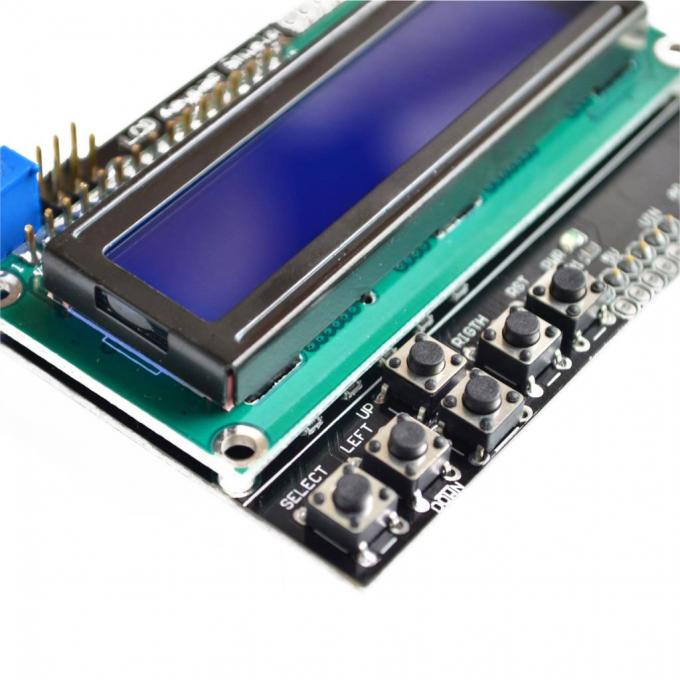

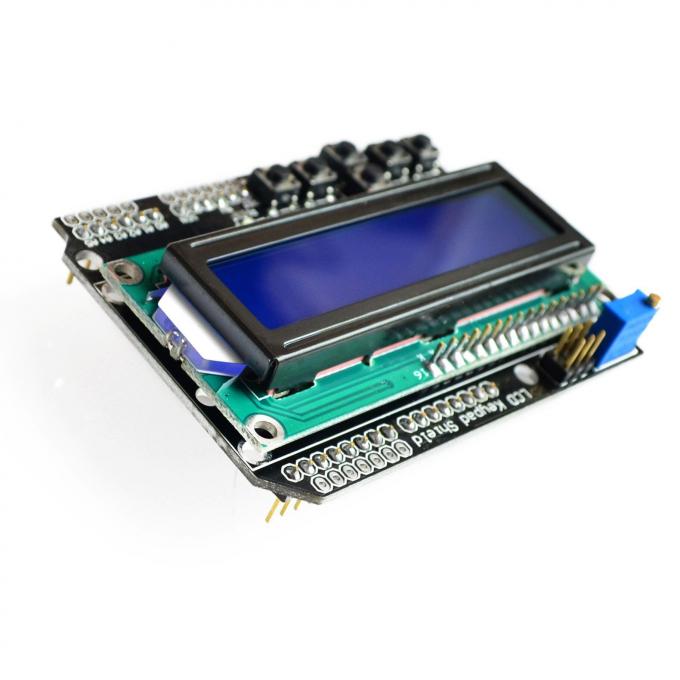

16х2 LCD Шилд з 6 кнопками (п'ять з них призначені для користувача, шоста - Reset). Працює як зі стандартною ардуінівською бібліотекою LiquidCrystal, так і з 4 Bit Arduino LCD (див. Посилання на сторінці продукту). Може працювати як з Arduino Uno, так із Arduino Mega. LCD з блакитною підсвіткою екрану. Інтерфейс екрану - HD44780.

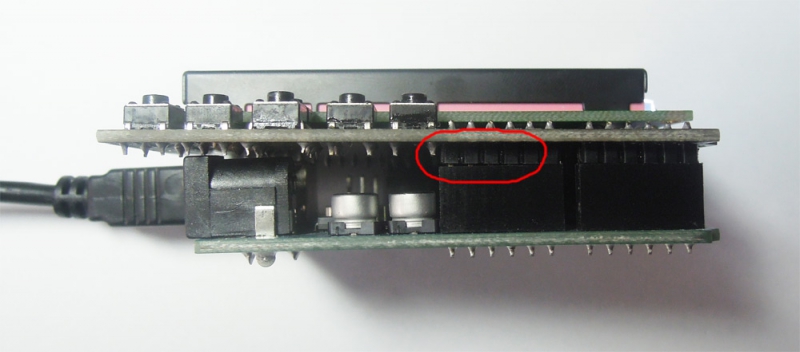

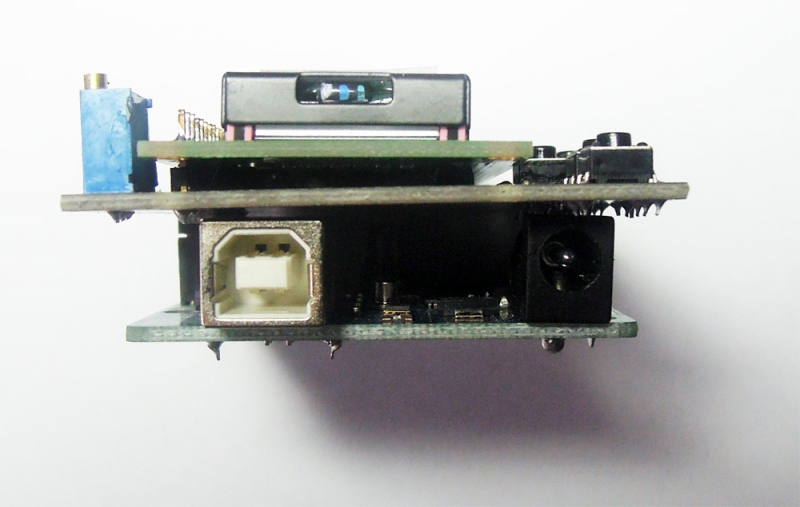

При стикуванні шилда з платою Arduino трохи заважає роз'єм живлення (показано червоним овалом на другій фотографії), тому для нормальної роботи необхідно щільно стикувати шилд з платою.

Підключення: RS - 8 пін, RW - 11 пін, Enable - 9 пін, DB4-7 - 4, 5, 6, 7.

Напруга живлення 5В

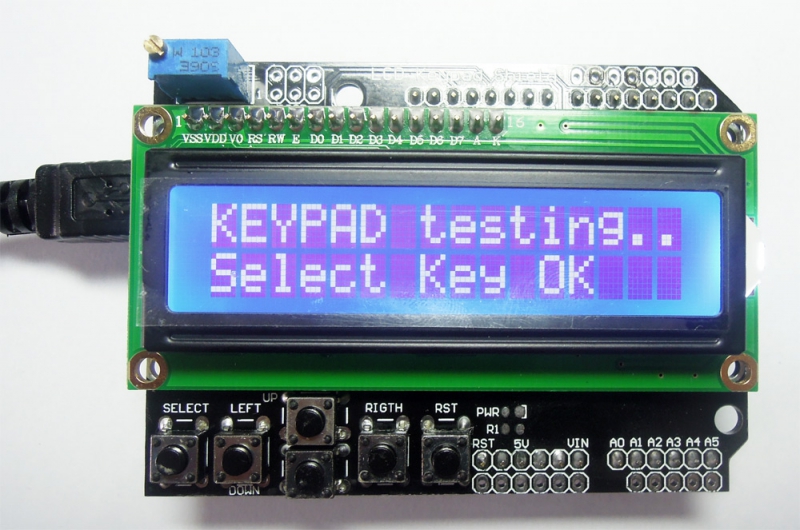

Приклад скетчу, що відображає на екрані код натиснутої кнопки (працює на основі модифікованої бібліотеки 4 Bit Arduino LCD, див. Посилання нижче)

Важливо! Перед використанням потрібно налаштувати контрастність змінним резистором на платі.

Посилання:

Відеодемонстрація роботи скетча:

;

Відгуки покупців про Індикаторний модуль LCD1602 з клавіатурою для Ардуіно

Юрий (15.03.2023)

Вибачте, на контакті 10 цього шилда 0,8-0,9 вольта.
Тобто, як на p-n переході. Тобто, транзистор відкритий, але не закривається "нульом".

Відповісти

Юрий (15.03.2023)

Купив 2 таких шилда. Працюють без питань. Але: прочитав в інеті, що контакт 10 шилда дозволяє вмикати-вимикати back light (регулювати ШИМом).
По схемі шилда - це npn-транзистор. Але управління не відбувається. Контакт прозванюється як перехід база-еміттер npn. При включенні на ньому +5 вольт. Подача 0 не відключає back light.
Підкажіть, що не так.

Відповісти

Глазков Олексій Сергійович (20.04.2021)

Все запрацювало без проблем. З боку роз''єма живлення, кусачками вкоротив припаяні виводи на платі.

Відповісти

Сергій (17.03.2021)

Прикольна штука, щоб не городити самотужки. Правда у мене трохи плаває опір на кнопках - треба перевизначити межі.

Відповісти

Валерий (14.02.2021)

Приобрел для проекта рассвет-закат в аквариуме, по функционалу и цене подошел идеально. В принципе паяльник не нужен, но - для удобства пользования и эстетического вида изделия пришлось вынести из шилда группу кнопок, а так же подправить скетч в части корректировки уровней их срабатывания из за большого разброса сопротивлений (даже в одной партии шилдов).

Відповісти

Митяй Распиздяй (25.08.2020)

Товарищи!!! А может кто знает почему у этого шилда при нажатии на кнопки высвечивается постоянное значение а не скачет как на самодельной резистивной клавиатуре?

Відповісти

Kostya (02.01.2022)

Не скачет, потому что кнопка и резистивная клавиатура работают по разному. Вот оно и скачет.

Відповісти

Олександр (14.04.2020)

Працює чудово, дякую.

1) R1 крутити досить багато, мені довелось близько 10 обертів clockwise поки побачив картинку;

2) Є зручна ліба CheapLCD з готовими backlightLevel() та readButton()

Відповісти

Олександр (13.04.2020)

Працює чудово, дякую.

1) R1 крутити досить багато, мені довелось близько 10 обертів clockwise поки побачив картинку;

2) Зручна ліба CheapLCD з готовими backlightLevel() та readButton().

Відповісти

Яричкивский Роман (18.02.2020)

Хорошее качество. Все работает. Не забывайте о резисторе настройки контрастности. Шилд удобен для отладки подпрограмм вывода на дисплей и навигации по меню. И хотя он занимет все контакты Ардуины, у шилда предусмотрена возможность впаять дополнительные контактные колодки и тогда все выводы Ардуины будут доступны для использования.

Відповісти

Артем (30.05.2019)

всё работает, всем доволен, у шильда присутствует управление подсветкой.

Відповісти

Андрій (01.02.2019)

Дуже зручне доповення до Arduino UNO!
А що стосується ось цієї проблеми: "При стыковке шилда с платой Arduino немного мешает разъем питания (показано красным овалом на второй фотографии)" -- легко усунув її тонким надфілем (після перевірки пайки заклеїв "проблемну зону" малярним скотчем, і все, що крізь нього пробилось, акуратно зашліфував).

Відповісти

Гордиенко Виктор Викторович (11.01.2019)

Дисплей отличный. Русский язык решается программно довольно просто. Наличие кнопок - очень удобно. Ясно, что для ленивых, но так вся Ардуина сделана для ленивых.

Відповісти

Андрій (26.10.2018)

екран не виводить текст, верхнє поле повністю світиться, нижнє не світиться, запускав прості вбудовані в Arduino IDE приклади типу hello world, ситуація не міняється, но якшо прописати шоб слово блимало то верхнє поли блимає, в коді зазначав піни як (12,11,5,4,3,2) так і (8,9,4,5,6,7), ситуація не міняється. В чому можуть бути проблеми?

Відповісти

admin (27.10.2018)

Попробуйте запустить пример со страницы товара.

Відповісти

Андрій (29.10.2018)

Пробував і той скетч шо в описанні товару, та сама історія. Попрозвонював контакти шилда і ардуінки, закорочень нема.

Відповісти

Андрій (04.11.2018)

UP (проблема ще в силі)

Відповісти

admin (05.11.2018)

Отправляйте шилд нам - будет проверять. При необходимости заменим.

Відповісти

Евгений Кущин (22.04.2019)

у меня такая история. запустил один раз (8, 9, 4, 5, 6, 7) больше не отображается.

Відповісти

Александр (01.04.2020)

Та же проблема. Светится вехнее поле и никакого отображения символов.

Відповісти

admin (07.04.2020)

Напишите, пожалуйста, нам на почту - разберемся с проблемой.

Відповісти

Бессонов Юрий (18.08.2018)

шилд работал на стенде через 40 часов после заказа.
15 баллов команде

Відповісти

Фомский Сергей Николаевич (16.07.2018)

Русский не воспроизводит, но за такие деньги не проблема.
Кнопки завязаны на один аналоговый порт, но это скорее особенность нежели недостаток. Тыльную сторону пришлось почистить от флюса и кусочков припоя. На экране и металлической оправке пара царапин, но мне не критично. С ардуино Uno собралось идеально. Работает без нареканий.

Відповісти

Евгений (27.06.2018)

Шилда сгорела при первом включении (КЗ).
Дисплей работает.

Відповісти

admin (27.06.2018)

Свяжитесь с нами для решения данного вопроса...

Відповісти

Олег Левченко (07.06.2018)

P.S. Зауваження щодо змінного резистора насправді вже є в описі. Вибачте за неуважність ((

Відповісти

Олег Левченко (07.06.2018)

Придбав 2 шт. Зауважень поки що не маю, за єдиним винятком: при першому ввімкненні, як тут уже писали, треба покрутити змінний резистор (RP1 на принциповій схемі), щоб встановити оптимальну контрастність відображуваних символів. Інакше зображення може просто бути невидимим, внаслідок чого можна зробити хибне припущення про нібито неробочу плату. Власне, саме так і сталося з однією з моїх плат. Мені здається, що варто було б додати це зауваження до опису плати, аби уникнути можливих непорозумінь.

Відповісти

Тоха (10.03.2018)

Плюсы:
Индикатор работает, с китайским Uno стыкуется нормально, цена норм.
Особенности:
При первом включении при загруженном тестовом скетче нужно подкрутить переменный резистор контраста - иначе ничего не будет видно.
Минусы:
В памяти экранчика нет русских букв, вместо них японские иероглифы (катокана). Латинские буквы и стандартные символы есть.

Відповісти

Кравченко А.В. (26.02.2018)

Работает великолепно. очень хорошо что есть кнопки управления меню.

Відповісти

Владимир Скиба (07.02.2018)

Я сейчас хочу рассказать не про сам модуль, а про отношение фирмы к покупателям. И так.
Заказал я недавно штук 20 разного/всякого, в том числе и вышеупомянутый LCD модуль.
Всё пришло, но вот модуля нет. Конечно и моя вина тоже была, но проверять на новой почте всю мелочёвку, когда все психуют и толкаются - я не захотел. Пришёл домой, проверил, ВСЁ есть, а LCD модуля нет. Немного расстроился, хоть и сумма небольшая, но всё равно неприятно.
На следующий день думаю будь что будет - позвоню в Ардуинку - мало ли )) и вот чудо мне пошли на встречу и при следующей покупке модуль положили в посылку.
Если честно - я был в шоке!!!! Такого в моей практике не было.
СПАСИБО ВАМ РЕБЯТА! Больше и сказать не чего.
СПАСИБО!

Відповісти

Валерий (24.01.2018)

перед подключением внимательно осмотрите всю пайку,лично у меня пин (Е) и (RW) были в коротком

Відповісти

Васильев Юрий (23.01.2018)

Долго настраивал резистор, но все заработало. Товар отличный и по параметрам и по доставке.

Відповісти

Станислав (07.11.2017)

Доставили быстро. Пакет был продырявлен сверху лежащими платами, видимо от производителя еще, т.к. из магазина приехал аккуратно и в коробке. Не приятно что и стекло экрана в этих местах покоцалось, некоторые кнопки припаяны криво, оборот весь в флюсе. К стати, если обрезать торчащие ноги самого экрана, гнездо питания не мешает, а у меня так и вовсе шилд на корпус одет.

Відповісти

Ганин А.П. (18.09.2017)

Хочу отметить клиент-ориентированную работу персонала. Заказ оформили быстро, четко, дали письменную консультацию.
Несколько огорчило само устройство. Собрано тяп-ляп, загажено флюсом, кнопки установлены сикось-накось, некоторые контактные штырьки погнуты....Впечатление, что шилд БУ....
К сожалению, обнаружил недостатки уже дома, возвращаться не стал, поскольку имею проблемы с передвижением.
Пока не включал...

Відповісти

Oldstep (17.09.2017)

Упаковка товара отличная и качество хорошее. Спасибо за работу! Снижайте цены и народ к вам потянется.

Відповісти

Илья (05.08.2017)

Хороший модуль, для небольших проектов. Доводилось делать многоуровненое меню на нем, дребезг кнопок убирается программно.
Вот, хорошее веб приложение для генерации кастомных символов
http://maxpromer.github.io/LCD-Character-Creator/

Відповісти

Шипунов Евгений (20.07.2017)

Все отлично-как и ожидал.

Відповісти

Ярослав (10.06.2017)

Экран идет сразу с Шилдом?

Відповісти

admin (12.06.2017)

Да, экран идет с шилдом.

Відповісти

Василий (11.05.2017)

Схема шилда выложенная на этом сайте не полная, вот полная схема https://www.dfrobot.com/wiki/images/a/a7/LCDKeypad_Shield_SCH.png

Відповісти

Василий (05.05.2017)

Спасибо за хорошее качество товара и отличную коммуникацию.

Відповісти

Руслан Чобитько (08.04.2017)

Отличный шилд. Решает сразу кучу вопросов (всё в одном). Учтите, что для макетирования нужно будет впаять контактные планочки-стоечки, чтобы не возиться с паяльником весь период отработки проекта.
Прекрасно, что все кнопки висят на одном входе, поэтому остается еще более чем достаточно незадействованных контактов.

Відповісти

Шевцов Александр (03.04.2017)

Я в arduino новичок, взял для начала небольшой наборчик, спасибо за консультацию,все заработало. Заказ выполнили без проблем, все уложено и упаковано как надо. И доставка порадовала - на следующий день. Спасибо!!!

Відповісти

Олександр (13.03.2017)

Вітаю! Підкажіть, будь ласка, яким чином реалізований інтерфейс кнопок - на один аналоговий вхід, чи 6 цифрових?

Відповісти

admin (14.03.2017)

Один аналоговый вход

Відповісти

Igor (11.03.2017)

Очень быстрая доставка, спасибо, все гуд!

Відповісти

дубровин леонид (06.02.2017)

шилд отличный, доволен

Відповісти

Andrii (21.01.2017)

Брав разом з "Клон Arduino Mega 2560 Rev3". Все просто: підключив, залив демо скетч, той що тут на сторінці - все працює, і екран і кнопки. Дуже дякую!

Відповісти

Лактионов Дмитрий Владимирович (04.01.2017)

Всё работает, всем доволен.

Відповісти

Федор (06.12.2016)

Контраст чтоб настроить пришлось более 5 оборотов сделать.

Відповісти

Андрей Журавель (21.10.2016)

Классная вещь, с первого раза все заработало, нужно только настроить контраст подстроечным резистором.

Відповісти

Руслан (17.08.2016)

Не работает подстроечный резистор, пришлось впаивать свой (наверное, я невезучий)

Відповісти

Виталий (21.09.2015)

Отлично садится поверх шилда
http://arduino-ua.com/prod226-Arduino_Proto_Screw_Shield
получается удобная сборка с подключением под винты

С LiquidCrystalRus русские буквы не получились...

Відповісти

Андрей (31.08.2015)

Отличный модуль. При соединении с контроллером упирается в разъем питания - но есть напильник! Упаковка и скорость доставки выше всяких похвал!

Відповісти

Роман Потятинник (10.03.2015)

Все класно працює, підключив, залив скетч, а воно непрацює... треба поміняти було виводи.

Відповісти

Nazar (11.02.2015)

Виходить що окрім нього вже нічого не підключиш?

Відповісти

Игорь (20.06.2015)

Конечно. Если ставить плату поверх него, смысл в индикаторе пропадает, т.к. его не будет видно. ))

Відповісти

Евгений (22.12.2014)

Перед першим включенням не зайвим буде перевірити на к.з. В мене саме так і було. Чисто пощастило, що нічого не вигоріло!

Відповісти

Денис (08.12.2014)

Купив підключив, ввів тестовий скетч і нічого, екранчик світиться собі як ні в чому не бувало…другий скетч – нічого. Погуляв по форумах і добре що серед різних жахіть потрапив на пораду покрутити синій резистор налаштування яскравості…і не те щоб він був надто яскравий, але покрутив і все Ок. Можливо для електронників це дрібниця, а ось початківців, таких як я, лякає :)

Відповісти

Артем (13.04.2016)

Так в описы написано що потрыбно контраст налаштовувати перед роботою

Відповісти

Андрей (12.09.2014)

Жалко, что нет русского знакогенератора.

Відповісти

Сергей Иванко (11.02.2014)

Все норма. Товар отличный.

Відповісти

Ватолкин Дмитрий (08.10.2013)

и да - эта штука действительно плохо стыкуется с Arduino у которых стоит ОГРОМНЫЙ КВАДРАТНЫЙ usb разьём (работает, но не заталкивается до конца). Берите для неё лучше Leonardo - с ним никаких проблем не будет.

Відповісти

Олександр (13.04.2020)

З https://arduino.ua/prod243-arduino-mega-2560-rev3-s-usb-kabelem отлічно зтикується, чуть впирається контактами в пластиковий живлення - не страшно, до металевого USB нічого не дістає і близько.

Відповісти

Ватолкин Дмитрий (08.10.2013)

отличная вещь, для тех, кто больше программист, чем мастер паяльника.

Практически в первый же день работы с ардуино сделал на таком шилде простенькую записную книжку. Ардуино + шилд + блок питания от розетки (или та литиевая батарейка) - и можно начинать программирование. Никакой потребности в паяльнике не возникает.

Відповісти
