Bluetooth модуль HC-06

код: AOC134

  • Доставка по Украине.
    Мы отправляем заказы "Новой Почтой" по Украине и курьером по Киеву. Также возможен самовывоз из нашего магазина.
  • 6 месяцев гарантии.

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы.

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости.

    Внимательно ознакомьтесь с условиями гарантии.
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по контактному e-mail или телефону указанным в шапке нашего магазина

Теги: bluetooth

108 грн.

есть в наличии



Купить в один клик

Добавить к сравнению

Добавить в "Список желаний"
77
голосовать
Нашли дешевле?
  • Bluetooth модуль HC-06
  • Bluetooth модуль HC-06
  • Описание
  • Отзывы (44)
  • Задать вопрос

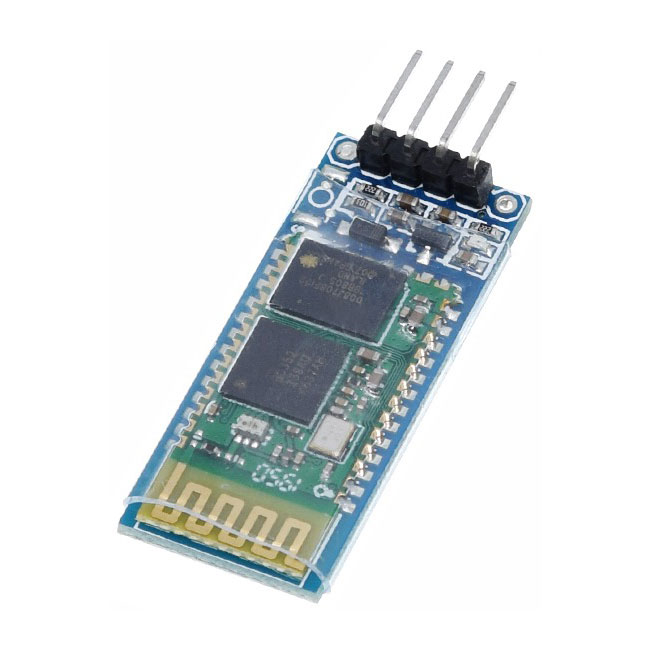

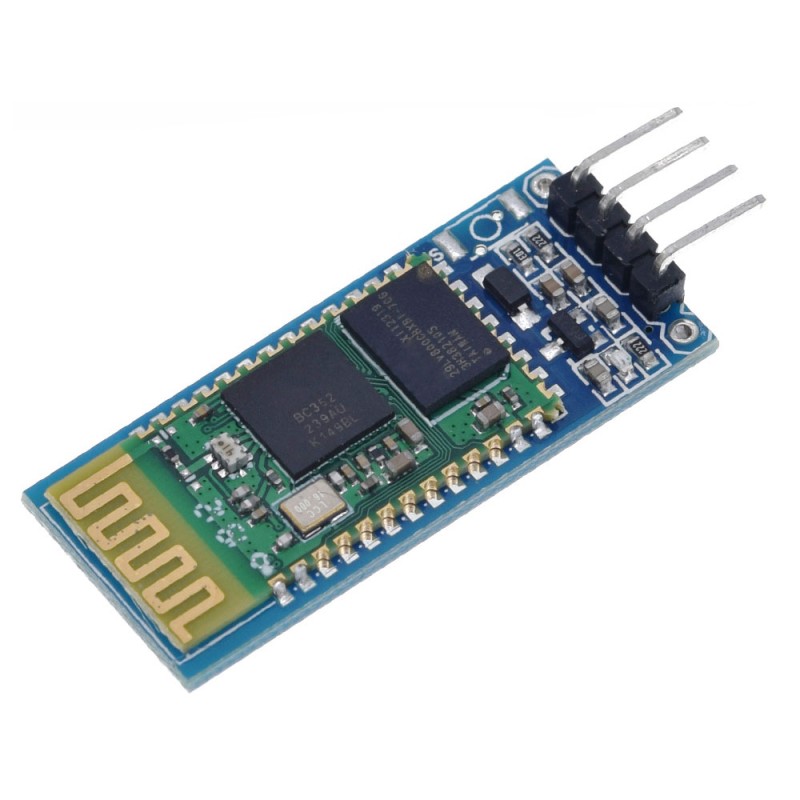

Bluetooth модуль HC-06 для подключения Arduino к другим устройствам по bluetooth. Модуль работает в пассивном режиме, то есть нужно задать поиск на управляющем (Master) устройстве (ноутбук, телефон), найти устройство (по умолчанию его имя linvor), после этого в Мастер-устройстве появится последовательный порт, все что будет послано в него появится на вашем Arduino, и наоборот, все что Arduino пошлет вам будет принято на вашем компьютере. Если необходимо можно подстроить параметры модуля с помощью АТ команд.

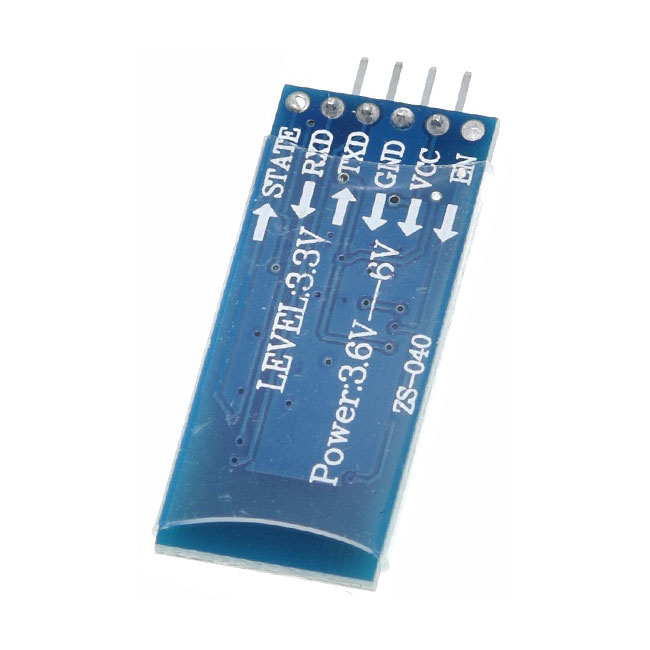

Распиновка:

  • STATE – сюда дублируется сигнал с встроенного светодиода, когда модуль активен светодиод мигает, когда связь установлена – горит.
  • RXD – на этом пине модуль принимает данные (то есть в вашем скетче сюда надо отсылать данные)
  • TXD – сюда модуль отправляет данные
  • GND  - земля
  • VCC – питание 5В
  • EN – вкл/выкл, если подать сюда логическую единицу (или просто логическую единицу), то модуль выключится, если логический ноль (или просто не подключать этот пин)  будет работать.

При желании можно настроить некоторые параметры модуля, например его имя, скорость передачи данных, pin-код.

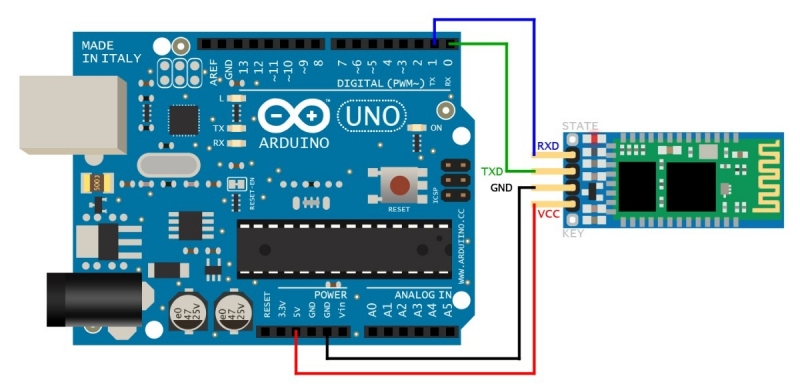

Удобней всего подключить модуль через переходник USB-Serial к компьютеру, подключиться терминалом к созданному последовательному порту на скорости 9600  и попробовать отправить тестовую АТ команду “AT” (важно: отсылать надо именно заглавные буквы, иначе модуль не ответит), в ответ доолжно прийти OK, если это так значит все настроено правильно, если в ответ ничего не пришло, проверьте подключение, в частности правильно ли подключены линии Rx Tx, правильно ли подано питание (при включении на модуле будет мигать красный светодиод), проверьте скорость связи в терминальной программе.

АТ команды надо отправлять сразу, например копируя их из буфера, или если ваша терминальная программа позволяет сначала ввести команду, а потом нажать Отправить (например как стандартный терминал из Arduino IDE), то установите в ней не дополнять команды символами перевода строки, иначе модуль не будет воспринимать команды.
Прошивку модуля можно обновлять.

Допустимые команды:

  • AT – вернет OK
  • AT+VERSION  - посмотреть версию, возвращает  OKlinvorV1.5
  • AT+NAMEyyy - устанавливает имя устройства (для других устройств bluetooth), например:  AT+NAMEmegabt. Возвращает OKsetname.
  • AT+PINxxxx - задает пин для доступа по bluetooth. По-умолчанию, установлен код 1234. Возвращает OKsetPIN
  • AT+BAUDx - устанавливает битовую. Возвращает OK<скорость>, например OK57600

Скорость:

  • 1 - 1200
  • 2 - 2400
  • 3 - 4800
  • 4 - 9600 (по-умолчанию)
  • 5 - 19200
  • 6 - 38400
  • 7 - 57600
  • 8 - 115200
  • 9 - 230400
  • AT+PN - выключает четность.

Ссылки:

Рекомендуем так же ознакомиться с Bluetooth Shield

Отзывы покупателей о "Bluetooth модуль HC-06"

(12.05.2018)

Работает.
Не сразу достучался до AT команд. И ножку "KEY" уже допаял, и по дорожкам отсмотрел где что могло отсутствовать из обвязки.
Оказалось - оно совершенно ни к чему.
"Проблема" в таймаутах AT команд на самом модуле.
Я по-старинке шлёпал команды в Putty ручками, а надо было именно что скопипастить команду целиком, о чём в описании модуля было явным образом указано отдельным абзацем.
Сам балбес :)
Ответить

(28.04.2018)

Заказ доставлен вовремя, все работает как надо. Большое спасибо.
Ответить

(31.03.2018)

Модуль оказался с прошивкой VERSION:3.0-20170609
Программируется командами для НС-05.
Запрограммировал как мне нужно было, всё работает.
Ответить

(29.03.2018)

В попытках изменить имя модуля проплясал с бубном 2 дня. Ни один вариант не работает. Я конечно обойдусь как-то, но ощущение, что тебя где-то поимели осталось
Ответить

admin (03.04.2018)

Попробуйте команды модуля HC-05
Ответить

(02.02.2018)

Все рабочее интуитивно понятно как и что. Хороший модуль, рекомендую.
Ответить

(20.12.2017)

Подскажите пожалуйста. При подключении к данному модулю светодиод не горит постоянно, а тухнет и раз в 5 секунд 2 раза блымает. Что может быть.
Ответить

admin (20.12.2017)

К какому выводу модуля Вы подключали светодиод?
Ответить

Алексей (20.12.2017)

Данный светодиод расположен на самом модуле. версия прошивки 3,0-2010609. Где взять документацию на данный модуль, т.к. стандартные AT-команды не все работают.
Ответить

admin (21.12.2017)

Какие именно команды у Вас не работают?
Ответить

(11.12.2017)

Заказал 2 таких модуля. Приехали, раскрыл посмотрел - модули немного отличаются обвязкой. Но проблема даже не в этом - оба модуля оказались бракованные.
1-й - реагирует на АТ команды, можно выставить и скорость порта и пин и имя, но обмен по UART отсутствует. при попытке удаленно открыть порт - он виснет.
2-й - вообще не воспринимает АТ команды, но бодро общается и работает. Только маленький нюанс - после передачи любого фрейма чип добавляет еще одну строку в пакет, DISC SUCSESS OK. Похоже это HC-05, но прошит какой-то кастомной прошивкой.
Вот такая печалька...
Ответить

admin (13.12.2017)

Свяжитесь с нами и мы Вам поможем разобраться или заменим модули.
Ответить

Алексей (21.12.2017)

Делаю беспроводной RS-232 для подключения датчика Riftek RF-603. Протокол обмена такой: скорость 9600, 1 старт-бит, 8 бит данных, 1 бит нечетности, 1 стоп бит. Подскажите что нужно прошить в модуль HC-06 чтобы я смог связаться c датчиком. пока не получается, по шнурку работает через блютуз нет. в качестве RS-232 - ttl использую MAX3232. Буду признателен за оказанную помощь.СПАСИБО.
Ответить

(27.11.2017)

Заказал данный модуль. В описании и в даташите указано что VCC – питание 3.3В. На деле оказалось все иначе. Получил модель которая работает от 5В... Исправьте описание к товару и даташит. Спасибо
Ответить

admin (28.11.2017)

Напряжение питания модуля - 5В. Напряжение питания микромодуля, который установлен на модуле - 3,3В. На плате модуля установлен стабилизатор напряжения с 5В на 3,3В.
Ответить

(04.09.2017)

Нормально, спасибо.
Ответить

(05.08.2017)

Купил модуль HC-06. работает хорошо.
Но есть проблемы с AT командами. Не воспринимает команду смены скорости AT+BAUDx (где вместо х - цифра).
прошивка
VERSION:3.0-20170609

внешне ну очень похож на HC-05 на адаптере HC-06
может кто-то сталкивался с проблемой?
Ответить

Виктор (19.12.2017)

Для этого модуля команда изменения скорости:
AT+UART=,,б
baud rate =4800,9600,.......921600,1382400.
stop bit : 0------1bit,
1------2bits.
parity bit: 0------none,
1------odd parity,
2------even parity.
Проверка скорости:
AT+UART.
Ответить

(13.06.2017)

Нормальный модуль, всё подключил и настроил. Для перенастройки использовал этот конвертор http://arduino-ua.com/prod1365-konverter-usb2-0-uart-na-ch340g
Ответить

(25.05.2017)

Подключаюсь к модулю светодиод перестает мигать и горит постоянно что означает что подключение произошло успешно но данные не передаются. Контролер не реагирует.
Ответить

admin (30.05.2017)

Свяжитесь с нами - заменим.
Ответить

(16.03.2017)

Получил, все работает нормально
Ответить

(29.11.2016)

Раньше брал только HC-05. Когда их не было, пришлось взять этот, HC-06, и проблема в том, что этот модуль видят почему-то не все устройства, не могут найти, хотя с HC-05 такой проблемы не было.
Ответить

(23.08.2016)

Модуль не виден при поиске устройств Bluetooth. Через FTDI шнурок подключается, на AT команды реагирует.
У него какая-то странная прошивка, в ответ на команду AT+VERSION отвечает hc01.comV2.0.
Постоянно мигают зеленый и синий светодиоды.
Ответить

admin (25.08.2016)

Свяжитесь с нами и мы разберемся в проблеме.
Ответить

Алексей (23.05.2017)

Заказывал этот модуль 15.06.
Никак не могу его заставить перейти в режим AT команд. На месте где должна стоять кнопка прозвонил цепь есть и KEY и 3.3в, закорачиваю, подаю питание, но диод как мигал так мигает. Закорачивал и после подачи питания, тоже самое... Подключал к USB-UART разными способами (RX-RX,TX-TX и RX-TX, TX-RX) и по Bluetooth. Толку ноль, на команды не отвечает. Что делаю не так?
Ответить

admin (23.05.2017)

Модуль отвечает на АТ-команды до Bluetooth соединения и передачи данных - т.е. сразу после включения
Ответить

(15.05.2016)

Заказав модуль получил его уже на следующий день. Все оперативно и профессионально. Доволен сервисом!
Ответить

(13.05.2016)

В квітні зробили замовлення компонентів для олімпіади з електроніки. Серед іншого замовили Bluetooth модуль HC-06.
Дуже дякуємо ARDUINO-UA.COM за якісну організацію роботи, оперативне уточнення деталей замовлення та швидку доставку компонентів - фактично за 1,5 доби, це для нас було дуже важливо.
Окрема подяка за зроблену знижку для університету!
Студенти, що користуються подарунками, задоволені.

З повагою,
Оргкомітет Всеукраїнської студентської олімпіади з електроніки http://inel.stu.cn.ua/olympiad/
Чернігівський національний технологічний університет http://stu.cn.ua/
Ответить

(22.01.2016)

купил для установки в машину, работает нормально, но есть 2 существенных недостатка: при -5 замерз и перестал работать. маленький радиус действия 5-7 метров
Ответить

(16.04.2015)

Получил давно, только дошли руки.
По АТ командам, надеюсь пригодится кому-то:
1) Можно управлять через плату Arduino (у меня Uno)
Подключаем питание VCC (3.3 или 5 с платы, без разницы).
И самое главное TX = TX и RX = RX.
2) Заливаем пустой скетч, не уверен, что это необходимо, но сам делаю, так сказать во избежание.
3) Монитор последовательного порта 9600 бод и не ставим никаких добавлений в конец строки.
4) Профит.
Ответить

(06.04.2015)

Подскажите как использовать АТ команды? Надо обязательно подключатся к Arduino или можно сопрягти с другим устройством блютуз и выполнять АТ команды через него?
Ответить

(27.02.2015)

Проверил - работает и на андроид 2.3 и на виндовс 8. АТ-команды не пробовал.
Ответить

(17.12.2014)

Спасибо, работает отлично.
Ответить

(27.10.2014)

Скажите этот модуль идет в комплекте с Base Board, как на фото?
Ответить

Саня (почти) Паскаль (06.08.2015)

Да.
Ответить

Саня (почти) Паскаль (06.08.2015)

Хорошая вешь. Плохо то, что работает только в режиме Slave. (т.е. не может самостоятельно подключатся к устройствам.) Иными словами, организовать связь между 2 arduino с помощью этих модулей можно только через посредника(компьютера или телефона).
Ответить

(24.10.2014)

Заказал HC-07 а прислали РС-05 или 06, кто так делает???
Ответить

Oleg (17.02.2015)

мне они тоже вместо HC-07 отправили HC-06. наврено в школе до 6 только научились считать :)
Ответить

(13.05.2014)

Если интересно вот видео как им пользоваться!
Ответить

(12.05.2014)

Работает как и должно, немного путаница возникла с входами RX/TX оказывается RX нужно подключать к TX а TX к RX на ардуино. Доставкой доволен, все быстро и качественно.
Ответить

Саня (почти) Паскаль (06.08.2015)

Правильно. На пине, где МОДУЛЬ ОТПРАВЛЯЕТ значение ARDUINO ПРИНИМАЕТ. И наоборот - где ARDUINO ОТПРАВЛЯЕТ, МОДУЛЬ ПРИНИМАЕТ. (Когда я говорю ртом, Вы слушаете ушами, а когда Вы говорите ртом, я слушаю ушами. Мы ж не говорим ушами, и не слушаем ртом).
Ответить

(08.05.2014)

Получил. Мне понравилось, быстро настроил, и через 5 мин уже посылал на него команды с телефона! Единственное не смог пока что изменить настройки АТ командами!
Ответить

Илья (16.06.2017)

Этот модуль с нераспаянной ногой для настроек (KEY). Если не ошибаюсь - это ножка 34, на нее нужно кинуть 3.3V тогда модуль начнет принимать AT команды настроек.
P.S. Если это сделать ДО включения питания то модуль начнет работать на другой частоте (вроде 38400).
http://robotclass.ru/articles/bluetooth-hc-05-06/
Ответить
