Стартовий набір Ultimate Starter Learning Kit KS0221 для Raspberry Pi від Keyestudio

Набір Keyestudio Ultimate Starter Learning Kit KS0221 for Raspberry Pi дозволяє освоїти унікальну здатність міні-комп'ютера Raspberry Pi взаємодії з навколишнім світом. Набір буде корисний як новачкам в програмуванні так і тим, хто вирішив перейти з Arduino контролерів на більш потужну платформу. Набір містить все необхідне для швидкого старту і не вимагає застосування пайки. Підключатися до комп'ютера можна як через додаткову плату-шилд так і підключивши макетну плату через зручний перехідник з кабелем. З комплектуючих даного набору можна зібрати як найпростіші схеми управління світлодіодами так і складні проекти для системи "Розумний будинок".

Код виробника: KS0221

Для початку роботи з набором Вам знадобиться міні-комп'ютер Raspberry Pi з блоком живлення і картою пам'яті із записаною на неї операційною системою. Про те, як підготувати комп'ютер до роботи, докладно написано в Wiki за посиланням. Там же наведені всі 27 уроків з описом підключення і написання програми для проведення уроку.

Приклади для роботи з комплектуючими набору написані на мові С++ з надбудовою Processing. Це дозволяє з одного боку швидко освоїти програмування Raspberry користувачам контролерів Arduino а з іншого - дозволяє писати швидкий і компактний код на С++.

Список пропонованих уроків:

1. Привіт світ! - Приклад простої програми, що виводить повідомлення на екран комп'ютера
2. Миготіння світлодіодом - Приклад програми керуючої миготінням світлодіода
3. Плавне мигання світлодіода - Продовження попереднього уроку але мигання світлодіода відбувається плавно
4. Побудова світлофора - Управління трьома світлодіодами з імітацією роботи світлофора
5. Той, що біжить вогонь на світлодіодні - Попеременное включення світлодіодів для отримання ефекту біжить вогню
6. Включення світлодіода кнопкою - Продовження теми управління світлодіодом але тепер за допомогою користувальницької кнопки
7. Управління пасивним динаміком - Отримання звуку за допомогою управління пасивним динаміком
8. Управління активним динаміком - Отримання звуку за допомогою управління активним динаміком
9. Відповідач - Управління трьома світлодіодами за допомогою чотирьох кнопок
10. Датчик вогню - Підключення датчика вогню, отримання даних від нього і висновок звукової сигналізації
11. Датчик нахилу - Підключення датчика нахилу і висновок інформації на світлодіод
12. Інфрачервоний пульт - Підключення датчика інфрачервоного пульта і робота з ним
13. Семисегментний індикатор - Підключення семисегментний індикатора і висновок цифр на нього
14. Зсувний регістр 74HC595 - Підключення зсувного регістру 74HC595 і робота з ним
15. 4-х значний семисегментний індикатор - Підключення та висновок на індикатор інформації використовуючи динамічну індикацію
16. Матричний світлодіодний дисплей - Підключення та основи роботи з ним
17. Символьний РКІ індикатор - Підключення та опис роботи з ним
18. RGB світлодіод - Підключення та управління його роботою
19. Сервопривод - Опис підключення і принципу управління сервоприводами
20. Кроковий двигун - Підключення двигуна за допомогою драйвера на мікросхемі ULN2003 і управління його роботою
21. Фоторезистор - Підключення фоторезистора і вивчення принципу його роботи
22. Датчик температури LM35 - Підключення аналогового датчика температури і зняття з нього даних
23. Мікросхема розширювача PCF8591 - Підключення та опис його роботи
24. Інфрачервоний датчик руху - Підключення датчика і приклад найпростішої сигналізації на його основі
25. Датчик газу MQ-2 - Підключення аналогового датчика газу
26. Трехосевий акселерометр ADXL345 - Підключення та вивчення принципу його роботи
27. Ультразвуковий датчик відстані - Підключення датчика відстані з виводом даних на екран
28. Модуль джойстика - Підключення джойстика і принцип його роботи
29. Електромагнітне реле - Підключення та управління його роботою
30. Датчик температури і вологості DHT11 - Підключення та отримання інформації з виведенням на екран
31. Датчик вологості грунту - Підключення та отримання інформації про ступінь вологості грунту
32. Годинник реального часу DS3231 - Підключення та принцип роботи

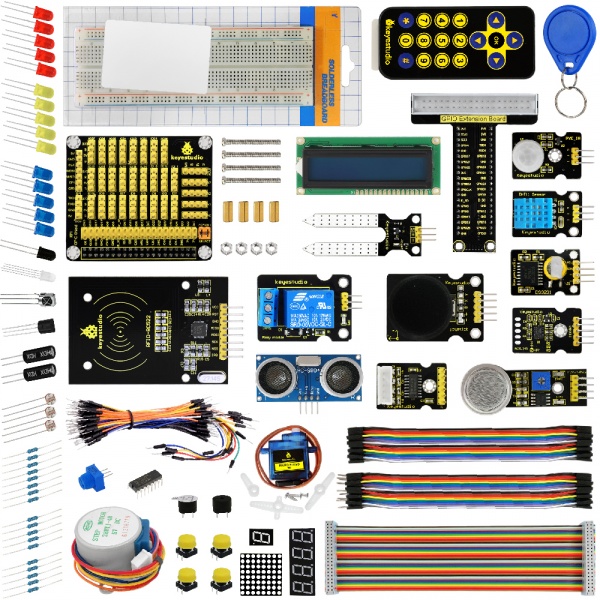

Комплектація набору:

№	Найменування	Кількість	Зображення
1	Шилд для підключення датчиків: Keyestudio RPI GPIO-PCF8591	1
2	Світлодіод - синій	5
3	Світлодіод - червоний	5
4	Світлодіод - жовтий	5
5	Світлодіод RGB	1
6	Резистор 220 Ом	8
7	Резистор 10 кОм	5
8	Резистор 1 кОм	5
9	Потенціометр 10 кОм	1
10	Зумер (активний)	1
11	Зумер (пассивний)	1
12	Кнопки	4
13	Датчик нахилу	2
14	Фото резистор	3
15	Датчик вогню	1
16	Датчик температури LM35	1
17	IC 74HC595N 16-контактний	1
18	1-розрядний світлодіодний індикатор	1
19	4-розрядний світлодіодний індикатор	1
20	8 * 8 світлодіона матриця	1
21	ЖКИ дисплей 1602 з контактами	1
22	ИЧ-приймач	1
23	ИЧ-пульт дистанційнного керування	1
24	Серводвигун	1
25	Драйвер шагового двигуна	1
26	Шаговый двигун	1
27	Модуль джойстика	1
28	Модуль реле	1
29	ИЧ-датчик руху	1
30	Аналоговий датчик газу	1
31	Тривісний модуль прискорення ADXL345	1
32	HC-SR04 Ультразвуковий датчик відстані	1
33	Модуль годинника DS3231	1
34	Модуль датчика температури и вологості DHT11	1
35	Датчик вологості землі	1
36	RC522 RFID-модуль	1
37	RFID картка	1
38	RFID брелок	1
39	Шилд для підключення макетної плати RPI	1
40	Макетна плата на 830 отворів	1
41	Перемичка мама-мама	20
42	Перемичка мама-папа	20
43	Перемичка для макетування	30
44	40-контактний кольоровий кабель	1

Посилання:

• Wiki
• Документація користувача
