Логический анализатор Saleae 8 каналов

код: ATC103

  • Доставка по Украине.
    Мы отправляем заказы "Новой Почтой" по Украине и курьером по Киеву. Также возможен самовывоз из нашего магазина.
  • 6 месяцев гарантии.

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы.

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости.

    Внимательно ознакомьтесь с условиями гарантии.
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по контактному e-mail или телефону указанным в шапке нашего магазина
239 грн.

есть в наличии



Купить в один клик

Добавить к сравнению

Добавить в "Список желаний"
38
голосовать
Нашли дешевле?
  • Логический анализатор Saleae 8 каналов
  • Логический анализатор Saleae 8 каналов
  • Логический анализатор Saleae 8 каналов
  • Логический анализатор Saleae 8 каналов
  • Описание
  • Отзывы (46)
  • Задать вопрос

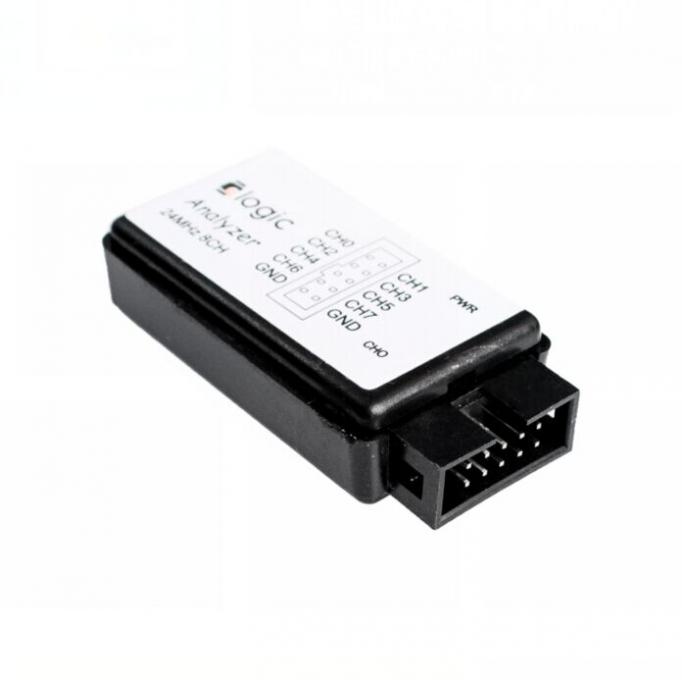

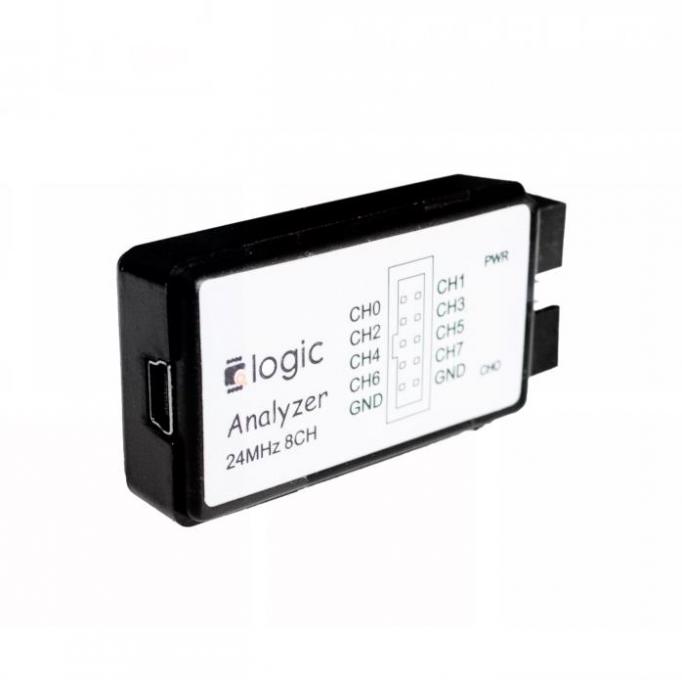

Клон популярного логического анализатора Saleae Logic. Подключается к компьютеру через USB (кабель в комплекте), позволяет анализировать данные поступающие на любой из 8 каналов (одновременно). Очень удобно для отладки, реверс инжиниринга, ознакомления с работой различных протоколов. Работает с уровнем сигналов 5В и ниже.

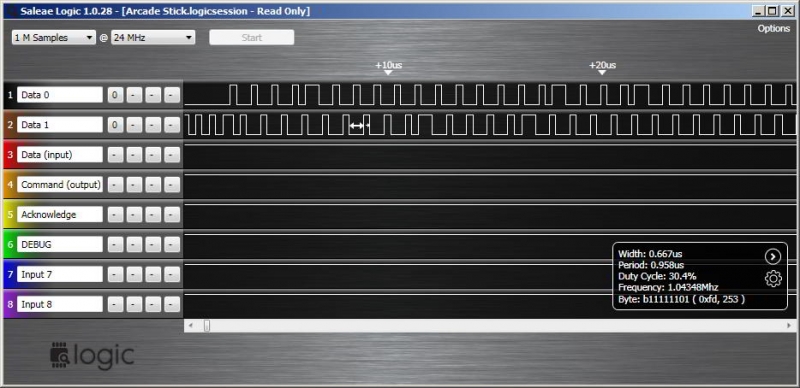

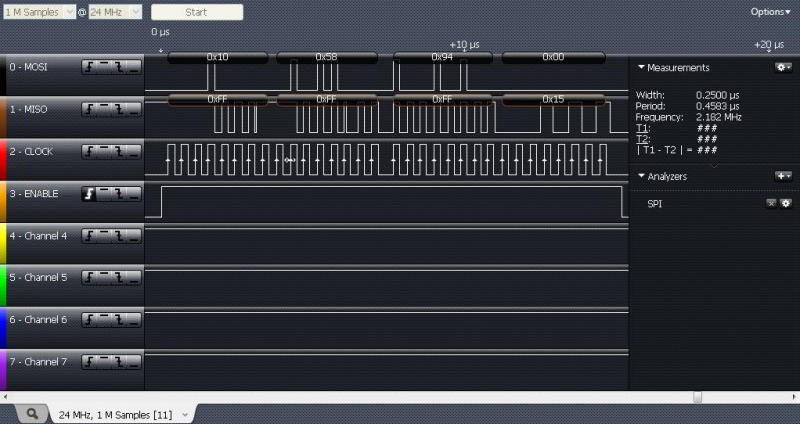

Поддерживает протоколы CAN, DMX-512, I2C, I2S/PCM, MANCHESTER, 1-WIRE, SPI, Simple Parallel, UNI/O, UART, Частота дискретизации до 24МГц (можно выбирать 16МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц;). Работает с официальным ПО Logic Software, ОС: Windows XP, Vista, 7, MacOS X, Ubuntu, архитектуры 32 и 64 бит.

Характеристики:

  • Частота дискретизации на канал: 25 кГц...24 МГц
  • Количество каналов: 8
  • Входное сопротивление: 100 кОм, 10 пФ
  • Напряжение питания: 5 В. USB 2.0
  • Диапазон входного напряжения: -0,5...5,25 В
  • Входное напряжение низкого уровня: -0,5...0,8 В
  • Входное напряжение высокого уровня: 2,0...5,25 В.
  • Поддерживает работу с логикой: 5V, 3.3V, 2.5V, 2.0V, с 1.8V не рекомендуется
  • Защита от превышения напряжения: до +/- 15 В
  • Тактовая частота: +/- 20ppm, 24 МГц
  • Потребляемый ток: 50 мА (режим ожидания), 75 мА (рабочий режим)
  • Размеры: 56 х 28 х 14 мм

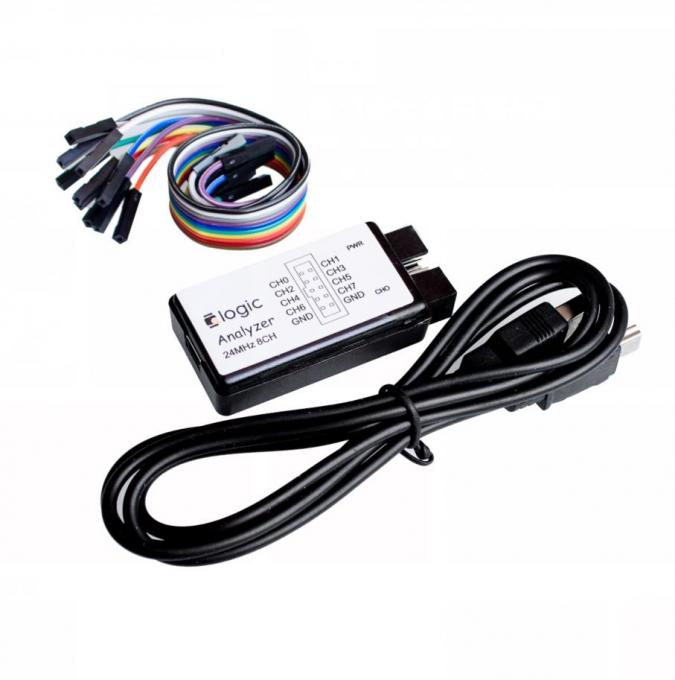

Комплектация:

  • Логический анализатор
  • Переходник USB тип A - miniUSB тип B
  • Набор проводов-перемычек.

Отзывы покупателей о "Логический анализатор Saleae 8 каналов"

(01.07.2019)

В двух словах:
Работает, rs232 распознала. Софт по ссылке ужасен и закрыт, но он использует firmware от sigrok, собственно последняя версия которого работает вполне вменяемо, код открыт, анализаторов много.
Ответить

(10.06.2019)

Даний аналізатор є недорогим, але дуже корисним помічником.
Ответить

(27.05.2019)

Хорошее качество товара и весьма полезный инструмент. Особенно для разных проектов на Arduino. Магазин работает очень оперативно и компетентно. Уже не впервые покупаю здесь товар. Рекомендую к сотрудничеству.
Ответить

(04.02.2019)

Очень полезная штука для ремонта и разработки.
Очень доволен и советую купить у кого еще этого анализатора нет.
Ответить

(17.12.2018)

Примерно как скоро появится?
Ответить

admin (17.12.2018)

В начале января.
Ответить

(24.07.2018)

Прояснилось насчёт проблем с большой скоростью.
На сайте Saleae сказано, что из-за маленького буфера в устройстве требования к задержкам по usb довольно высокие, и многие пользователи испытывают те же сложности.
Перепроверил с десктопом вместо ноута - там без вопросов 24 Ms/s.
Ответить

Влад (25.07.2018)

Доходит до смешного. На ноуте тоже можно получить 24 Ms/s, если на фоне крутить любое видео с youtube. И неважно, что у тебя usb 3.0, быстрый проц, уйма оперативы и high performance power plan.
Ответить

Владимир (18.10.2018)

:)
Ответить

(24.07.2018)

Какие-то недоразумения с большими скоростями. При любой скорости семплинга выше 8 M/s софт жалуется, что устройство не в состоянии сохранять эту скорость, и предлагает сбрасывать её ниже. Смысл тогда заявлять поддержку 24 M/s ? Или есть какие подводные камни с виндой/usb/ и т.п.?
Ответить

(04.06.2018)

Отличное устройство если нету полноценного осцилографа. Спасибо магазину за приятное обслуживание.
Ответить

Иваныч (23.06.2018)

Вибачте за занудство, але в деяких застосуваннях воно просто необхідне, і жоден осцилограф с нижнього-середнього цінового сегменту його не замінить.
Ответить

(12.05.2018)

Разбирался с параллельным 8-битным TFT 2.4" 240x320 для Ардуино - никак не мог разобраться с его инициализацией на самодельной плате с ATmega8A. Только поставив его в Arduino Uno и раза с 10-го смог скомпилировать рабочий скетч, загрузить его в Uno и запустить тест индикатора. Затем опять пробовал запустить его на С под М8 - безрезультатно. И только подключив логический анализатор - 4 входа на управление 4 - на данные, смог разобраться с протоколом обмена. Затем уже на М8 смог реализовать обмен с индикатором - ещё не полностью, но уже удалось прочитать регистры статуса индикатора.
Ответить

(07.05.2018)

Хороший девайз за адекватные деньги. Работает отлично.
Ответить

(30.04.2018)

Офигенная штука для отладки цифровых и микроконтроллерных устройств. Отлаживал STM32 SPI - посмотрел MOSI, SLK и CS - сразу нашёл что не работает. Осциллограф штука тоже неплохая, да в 20 с лишним раз дороже - даже 2-х канальный, а тут сразу 8 цифровых каналов.
Ответить

(13.03.2018)

Заказал поздно вечером в пятницу, утром в субботу перезвонили и обрадовали наличием. Работает и радует. Из недостатков - плохой контакт в одном из проводов шлейфа подключения к железкам, вылечилось поджатием контакта. Ну и был шлейф от прошлой версии. Из достоинств - наличие входного буфера, в прошлом варианте его не было.
Ответить

(14.02.2018)

Купил себе как дополнение к осциллографу. Очень удобная вещь. Незаменима для работы с интерфейсами передачи данных.
Ответить

(04.02.2018)

Для ардуїно саме те що потрібно.
Ответить

(21.08.2017)

Отличная копия, за такие деньги. В работе все просто и удобно, ничего лишнего))

Отдельно спасибо магазину, рябят, вы как-всегда на высоте!
Ответить

(18.08.2017)

В анализаторе (клон Saleae Logic), который продается вместо одного из выводов GND присутсвует CLK.

Судя по плате, этот вывод напрямую соединен с ножкой микросхемы CLKOUT CY7C68013A.

Можете прокомментировать его назначение?
Спасибо
Ответить

admin (21.08.2017)

Выходной сигнал внутреннего генератора.
Ответить

(15.08.2017)

Я купил уже второй (один на работу, другой дома). Отличное устройство! Простое и функциональное. Проблемка была только один раз с первым: плата в корпусе как бы висит на usb разъёме, тем нет упора или стойки и как то раз usb разъём просто отвалился, но ничего, подпаял его на место и подложил упор из резины. Это мелочь, просто делюсь опытом.
С программным проблем вообще не было, сразу всё установилось, определилось и работает. В общем я доволен!
Ответить

(20.07.2017)

Вчера взял у вас анализатор, софт не скачивается, где ещё можно скачать?
Ответить

admin (21.07.2017)

Проверили ссылки - скачивается.
Ответить

(27.06.2017)

Отличная и полезная штуковина, с возможностью записи и удобным софтом.
Ответить

(25.05.2017)

Полностью соответствует описанию. Очень оперативно доставили.
Ответить

(26.03.2017)

Дешево и вполне достаточно для большинства микроконтроллерных приложний.
Ответить

(03.02.2017)

Здравствуйте.
Есть ли в этом анализаторе буфер на (74)HC245?
Ответить

admin (06.02.2017)

Буфер есть.
Ответить

(22.12.2016)

Очень полезная штука, и доставка быстрая.
Ответить

(12.12.2016)

Хороший анализатор. И спасибо за быстрое оформление и отправку.
Ответить

(19.03.2016)

Хорошая пайка внутри. Включил впервые, и за пол часа расшифровал протокол обмена данными между двумя процессорами по шине SPI.
Ответить

(06.02.2016)

Вполне оправдывает свою цену и предназначение.
Для тех кому нужен простой логический анализатор, плюс бонус - декодер протоколов. Внутреннее исполнение и качество сборки прекрасные.
Ответить

(27.01.2016)

Отличный анализатор за эти деньги!!!Реально цена самая низкая по всей Украине как заявил товарищ выше!!!Работает отлично !!!+хороший сервис обслуживания АРДУИНО-УА.КОМ
Ответить

(18.12.2015)

Крутая штука! Очень полезно.
Ответить

(27.11.2015)

Полезный девайс, одного лишь осциллографа часто не хватает. Полностью соответствует заявленным характеристикам. Цена самая божеская в Украине.
Ответить

(09.10.2015)

Кто не в курсе, то софт бесплатно с официального сайта скачивается тут https://www.saleae.com/
Ответить

(15.03.2015)

Подключил к компьютеру, ножку "земля" к земле платы, несколько каналов к ножкам с данными и сразу начал дебажить, никаких проблем не возникло.
Ответить

(21.02.2015)

Установилось без проблем.
Сразу опробовал на шине 1-Wire
Такой маленький и такой мощный инструмент! Теперь эта штука всегда будет в деле.
П.С. цена оказалась с доставкой 288грн. что по нынешнему(21.02.2015) курсу 10у.е. что ненамного дороже ИБЭя чего не скажешь , к сожалению о других товарах. Сделайте разумную наценку (до 20%) и я буду всё покупать у вас.
Ответить

(21.02.2015)

Установилось без проблем.
Сразу опробовал на шине 1-Wire
Такой маленький и такой мощный инструмент! Теперь эта штука всегда будет в деле.
П.С. цена оказалась с доставкой 288грн. что по нынешнему(21.02.2015) курсу 10у.е. что ненамного дороже ИБЭя чего не скажешь , к сожалению о других товарах. Сделайте разумную наценку (до 20%) и я буду всё покупать у вас.
Ответить

(11.02.2015)

Враховуючи вартість - жодних нарікань, лише радість від використання. Добре те, що програмне забезпечення зручне, безкоштовне і працює під *nix )
Ответить

(14.12.2014)

Отличное устройство))
Ответить

(28.10.2014)

Работает отлично, отладку проводить просто одно удовольствие, софт приятно радует тем что понимает сразу много протоколов.
Ответить

(13.06.2014)

Полезный девайс, одного лишь осциллографа часто не хватает. Полностью соответствует заявленным характеристикам.
Ответить

(09.06.2014)

Чумовая штука!! За эти деньги - просто шикарно и можно стерпеть мелкие неудобства. Пользуюсь им постоянно.
Ответить

(18.03.2014)

Отличный клон оригинального анализатора по самой дешевой цене в Украине (реально, дешевле просто нигде нет, на том же Аукро барыги по 170 грн толкают).
Ответить
