Модуль телеметрии 3DR 433 МГц

код: FCC124

  • Доставка по Украине.
    Мы отправляем заказы "Новой Почтой" по Украине и курьером по Киеву. Также возможен самовывоз из нашего магазина.
  • 6 месяцев гарантии.

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы.

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости.

    Внимательно ознакомьтесь с условиями гарантии.
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по контактному e-mail или телефону указанным в шапке нашего магазина
638 грн.

есть в наличии



Купить в один клик

Добавить к сравнению

Добавить в "Список желаний"
14
голосовать
Нашли дешевле?
  • Модуль телеметрии 3DR 433 МГц
  • Модуль телеметрии 3DR 433 МГц
  • Описание
  • Отзывы (9)
  • Задать вопрос

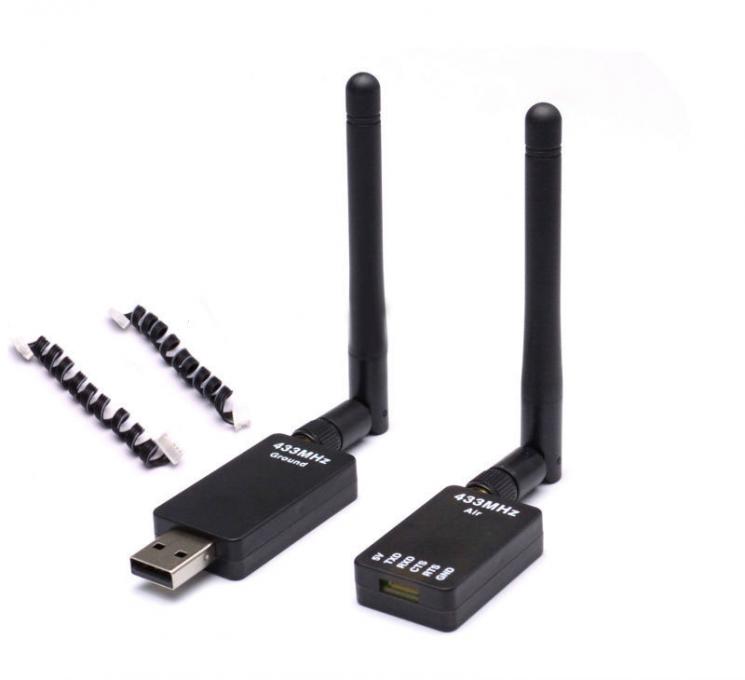

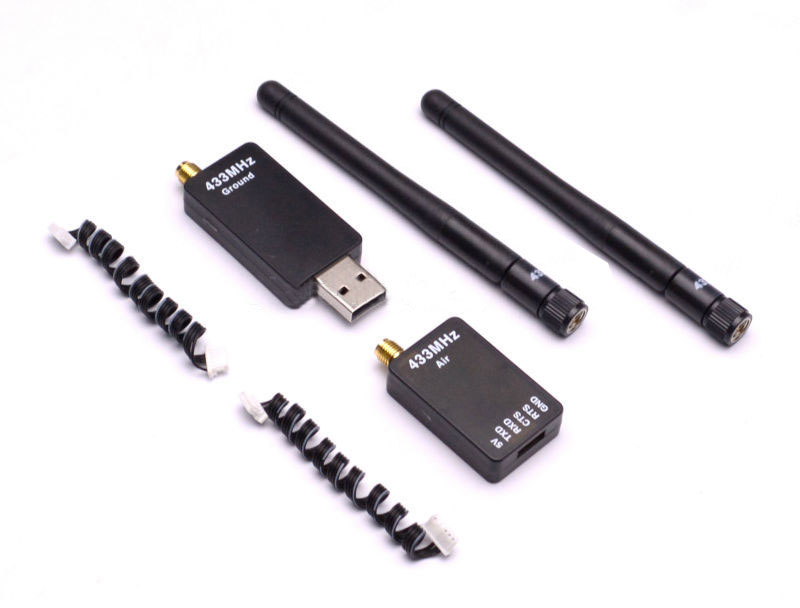

Клон набора для телеметрии 3DR Radio 433MHz, разработанный для подключения к плате APM. Работает на нелицензируемой частоте 433 МГц, включает в себя как наземный модуль, который подключается к компьютеру через разъем USB, так и "воздушный" модуль, который подключается к плате APM через разъем telemetry. Фактически это полудуплексная двух-полосная беспроводная система связи с стандартным TTL UART интерфейсом, базирующаяся на модулях передачи данных HopeRF's HM-TRP и специальной прошивкой, которая улучшает функционал модуля, то есть может использоваться не только с Ардупилотом, но и как простой радиоудлинитель с интерфейсом UART.

В целом для подключения к плате Ardupilot не требуется никаких дополнительных устройств или манипуляций, модуль уже прошит и настроен, подключаем воздушную часть к Ардупилоту (к сожалению в комплекте не стандартный разъем телеметрии Ардупилота, а обычный разъем с шагом 2.54мм, так что придется подпаиваться), наземную часть подключаем к USB порту компьютера и в системе устанавливается виртуальный СОМ-порт, выбираем его в программе Mission Planner, устанавливаем скорость 57600 и жмем Connect. Теперь можно управлять всеми параметрами вашего APM не подключаясь по USB шнуру и снимать показания с датчиков во время полета. Дальность действия по прямой 200м.

Прошивка (т.н. SiK firmware) включает в себя загрузчик (бутлоадер), который позволяет обновлять прошивку по последовательному интерфейсу и сама радио-прошивка с настраиваемыми параметрами. Обновление прошивки и настройка конфигурации полностью поддерживается APM Mission Plannerом. Так же конфигурация возможна через АТ команды. Поддерживает технологии LBT и AFA. Базируется на HM-TRP радио модулях с микроконтроллером Si1000 8051 и радио модулем.

Характеристики:

  • маленький размер
  • малый вес (до 4х грамм без антенны)
  • частота 433-434.79 МГц
  • дальность действия до 200м.
  • чувствительность приемника -121 дБм
  • мощность передатчика 20 дБм 100 мВт (тестируя дальность связи есть подозрения что реальная мощность ниже)
  • скорость передачи данных до 250 кбит/с
  • поддержка протокола MAVLink, который использует программа Mission Planner для связи с APM
  • прозрачное последовательное соединение
  • встроенная корректировка ошибок (позволяет исправить до 25% ошибок при передаче)
  • может быть использован с двунаправленным усилителем для увеличения дальности связи
  • прошивка с открытым исходным кодом
  • адаптивное управление потоком при использовании с APM

Отзывы покупателей о "Модуль телеметрии 3DR 433 МГц"

(25.05.2017)

У Ground модуля тут под корпусом есть площадка для установки Bluetooth модуля?
Ответить

admin (30.05.2017)

Площадки нет...
Ответить

(20.06.2016)

Прийшла глючна телеметрія. Замінили, все швидко і якісно. Супер. Дякую.
Ответить

(12.06.2016)

Купил модули. Друг с другом соединяются, информация в mission planner с них считывается но к APM подключится не могу. Скорость выставлял. Эхо в терминале не проходит. Что делать?
Ответить

admin (13.06.2016)

Высылайте их обратно за наш счет и мы Вам их заменим.
Ответить

(08.08.2014)

Купил модуль, все настроил, единственная сложность - пришлось искать подходящий разъем для подключения к APM, но об этом указано в описании. Модули уже были забиндены друг с другом. Если их перенастраивать, то очень важно сохранить инфу о заводских параметрах, и о всех изменениях параметров воздушного модуля, чтобы если вдруг где-то что-то пойдет не так не перебирать вручную параметры и не искать в продаже переходники FTDI и т.д. для подключения и настройки воздушного модуля.
Ответить

(12.07.2014)

Если софт (Mission Planner) не видит наземный модуль телеметрии или при попытки подключения сообщает что-то вроде "STATUS: FAILED", нужно в настройках подключения (serial port) установить скорость передачи данных 57600, вместо 115200
Ответить

Андрей (30.07.2014)

Что если у меня полетный модуль не хочет конектится с наземным? и вообще как прошить полетный модуль без FTDI переходника через мегапилот.
Ответить

admin (30.07.2014)

Это не нормально, должны видеться без проблем. Если не видят друг друга даже на близком расстоянии - приносите, поменяем.
Без переходника полетный модуль не прошить, насколько я знаю.
Ответить
