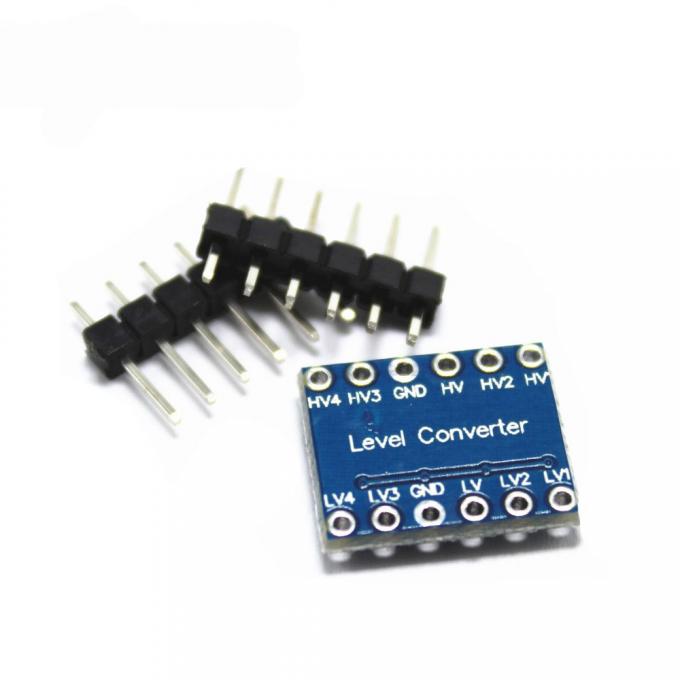

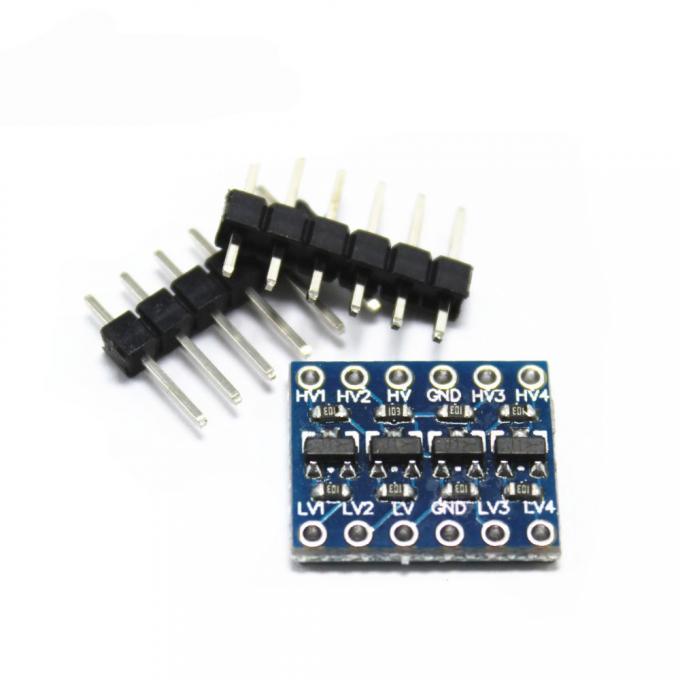

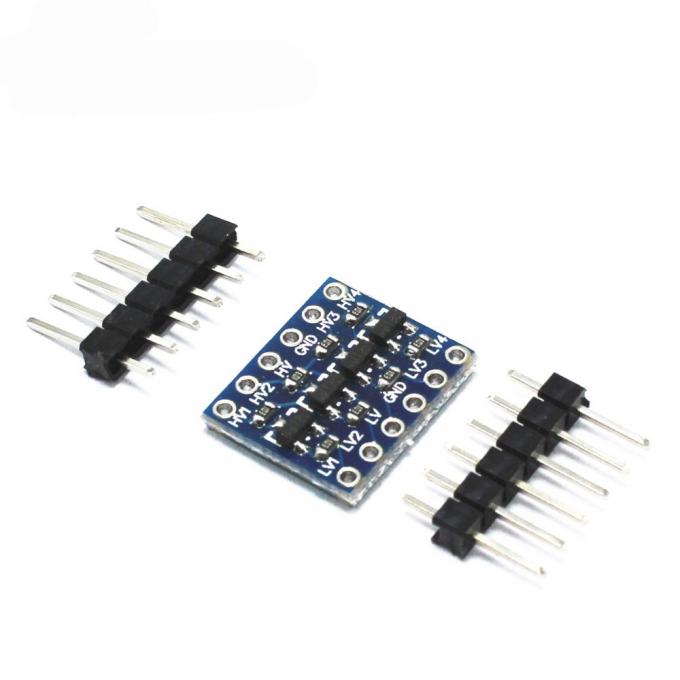

4-канальный преобразователь логических уровней

код: AOC537

  • Доставка по Украине.
    Мы отправляем заказы "Новой Почтой" по Украине и курьером по Киеву. Также возможен самовывоз из нашего магазина.
  • 6 месяцев гарантии.

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы.

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости.

    Внимательно ознакомьтесь с условиями гарантии.
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по контактному e-mail или телефону указанным в шапке нашего магазина
16 грн

в наличии на складе



Купить в один клик

Добавить к сравнению

Добавить в "Список желаний"
8
голосовать
Нашли дешевле?
  • 4-канальный преобразователь логических уровней
  • 4-канальный преобразователь логических уровней
  • Описание
  • Отзывы (15)
  • Задать вопрос

Двунаправленный 4-канальный преобразователь логических уровней представляет собой миниатюрное устройство, которое понижает 5В-сигналы до 3.3В, и повышает 3.3В-сигналы до 5В. Преобразователь также работает с устройствами, логический уровень которых составляет 2.8В и 1.8В. Одна такая плата способна преобразовывать напряжения между 4 выводами на одной стороне и 4 выводами на другой.

Данный 4-канальный двунаправленный преобразователь может использоваться как с обычными последовательными интерфейсами UART, I2C, SPI, так и для преобразования любых цифровых сигналов. Не работает с аналоговыми сигналами.

Преобразователь уровней довольно прост в использовании и требует только подключения двух источников питания (с высоким и низким напряжениями, которые используются в вашем проекте). Высокое напряжение (например, 5В) подключается к выводу ‘HV’, низкое напряжение (например, 2.8В) – к выводу ‘LV’, а общая точка схемы – к выводу ‘GND’.

Остальные выводы обозначены как входы высокого напряжения (HV) или низкого (LV). Логическая единица, поступающая на вывод HV (на стороне 5В) появится на выводе LV (на стороне 3.3В) в виде напряжения 3.3В. И наоборот, логическая единица, поступающая на вывод LV (на стороне 3.3В) появится на выводе HV (на стороне 5В) в виде напряжения 5В.

Размеры платы: 15х12 мм.

Ссылки:

Отзывы покупателей о "4-канальный преобразователь логических уровней"

Андрій (28.09.2020)

Задоволений, Використовую для розв''язки шини I2C на два сегменти, 3.3В та 5В.

Ответить

Techn0man1ac (19.07.2020)

Какие размеры у платы(расстояние между контактами)?

Ответить

admin (20.07.2020)

Добрый день. Размер модуля 15х12мм. Расстояние между контактными площадками приблизительно 6мм, шаг самих разъемов 2,54 (между пинами).

Ответить

Ярослав (17.05.2020)

Работает, только учтите, что все выводы подтянуты на + линию

Ответить

Влад (01.05.2020)

Не сказал бы, что прям подходит для UART и SPI.
Этот преобразователь - open drain с очень слабыми пуллапами.
На небольших скоростях оно ещё более-менее приемлемо. Но дальше мегабита/двух, да на макетке с проводами - форма сигнала уже за гранью добра и зла.
MISO от 3.3v устройства на стороне 5v ардуины выглядит как-то так: https://imgur.com/a/OhZgc9d

Ответить

Андрей (15.01.2020)

Если у вас в два раза дороже, значит, в два раза лучше?
http://www.kosmodrom.com.ua/el.php?name=LOGIC-LEVEL-CONVERTER-4CH

Ответить

admin (15.01.2020)

Цена состоит из закупочной цены, стоимости доставки и стоимости накладных расходов.

Ответить

Олексій (07.12.2018)

Яка в нього взагалі навантажувальна здатність? Я маю на увазі, що крім вольтметра можна підключати до виходів HV? Намагаюся перетворити логічний рівень 3.3V (Rapberry Pi) у 5V (входи драйвера крокового двигуна). Поки виходи HV висять у повітрі - все ок, подаю з малини 3.3V і маю на виході потрібні 5.2V. Але варто дати навантаження і починаються граблі. При струмі навантаження у 0.1мА напруга на HV падає на 1В, а при струмі навантаження у 8мА (підключений вхід драйвера крокового двигуна) - падає удвічі.

Ответить

admin (07.12.2018)

Нагрузочная способность преобразователя около 70-100мА. Пришлите, пожалуйста, нам на почту Вашу схему подключения.

Ответить

Олексій (08.12.2018)

Та яка там схема?
Живлення 3.3 В і 5 В береться від звичайного комп''ютерного БЖ.
З піну GPIO малинки беремо сигнал рівнем 3.3 В і подаємо його на вхід LV1.
З HV1 і GND знімаємо відповідно STEP+ і STEP- на вхід драйвера крокового двигуна.
Але я тут почитав даташит на свій драйвер DM542 і з''ясував, що Logic signal current у нього від 7 до 16 мА. Тобто, 8 мА, які я отримував, вкладаються в цей діапазон. Я підключив двигун і він поїхав. Вочевидь, просідання напруги під навантаженням у даному випадку не критичне. Хоча, як на мене, дивне.
Втім, питання знімаю.

Ответить

r0mik (26.07.2018)

то есть, судя из описания он так же способен преобразовывать 3v-логику в 1.8v-логику и обратно, соответственно?
я правильно понимаю, что там просто заводятся опорные логические уровни (1)?
судя по фото платы все так и есть но хотелось бы конкретно знать...

Ответить

admin (26.07.2018)

Примерно так и есть. Нижний порог напряжения ограничен параметрами примененных полевых транзисторов.

Ответить

Александр (04.03.2018)

Подойдет ли такой модуль для соединениея Rapberry 3 по UART с модулем sim800C?

Ответить

admin (05.03.2018)

Да, подойдет.

Ответить

Козаков Максим (01.12.2017)

Незаменимая вещь при работе с Arduino.

Ответить
