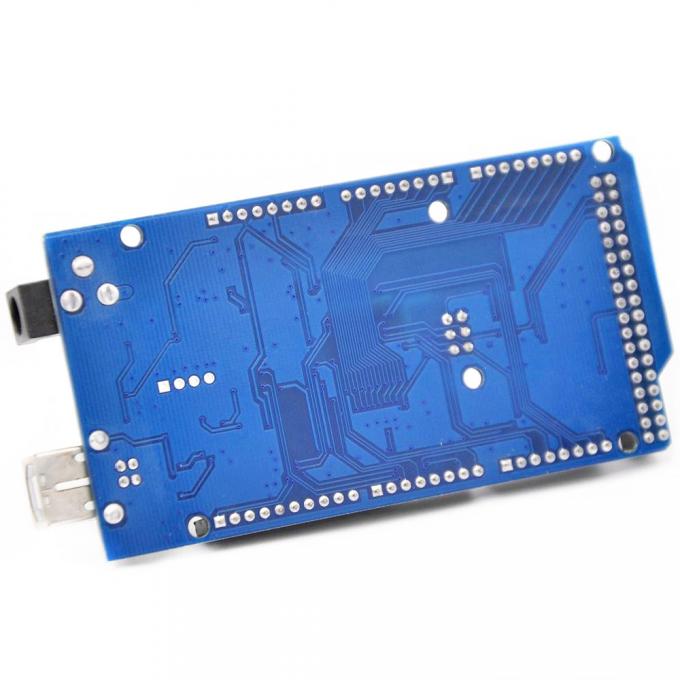

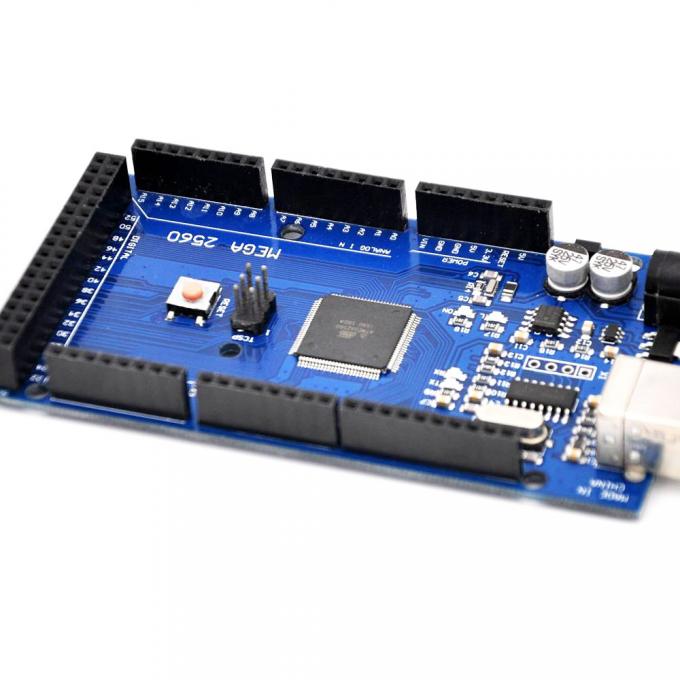

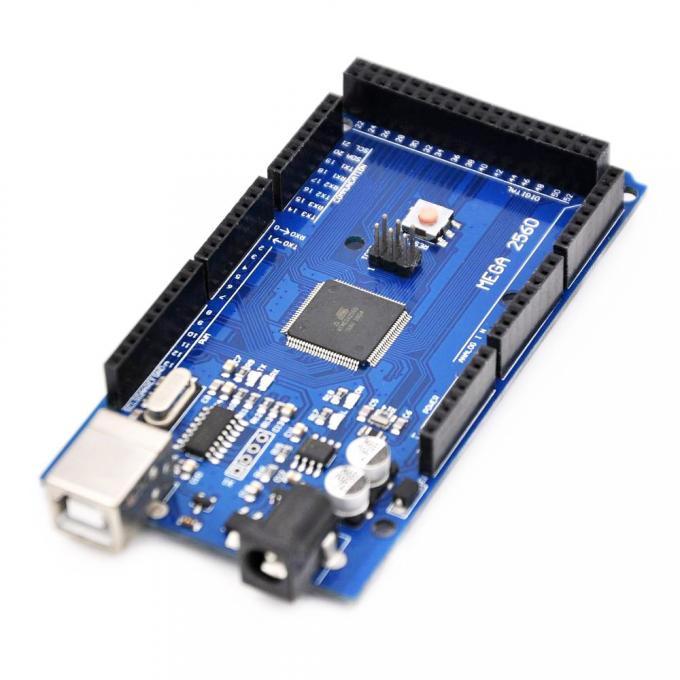

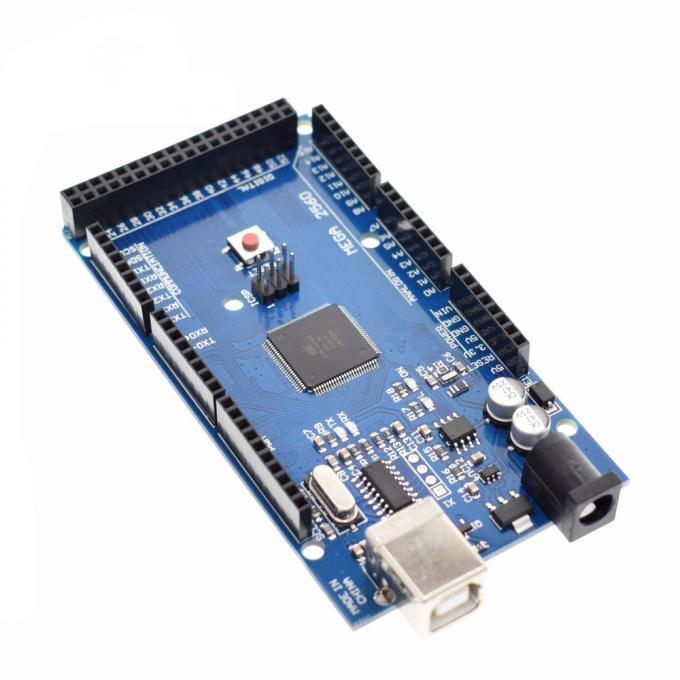

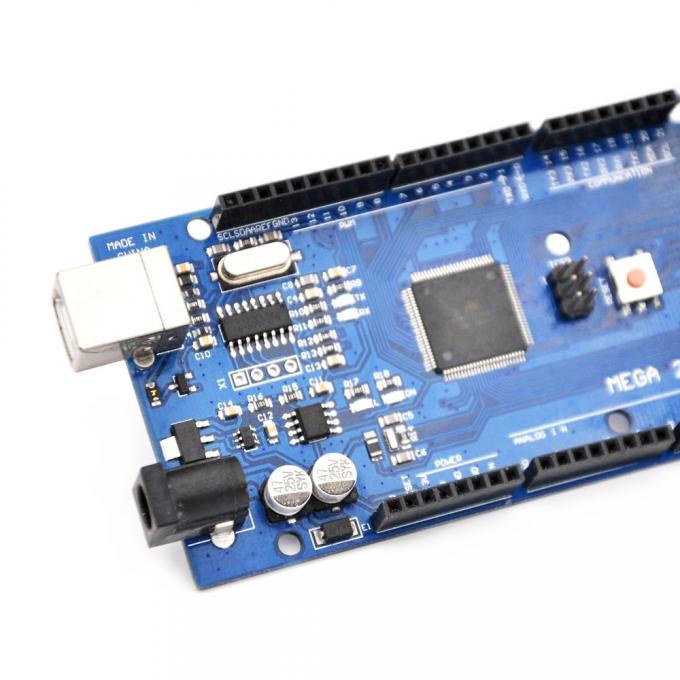

Arduino Mega 2560 R3 (CH340)

код: APC157

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
598 грн з ПДВ

в наявності



Купити в один клік

12
голосувати
Знайшли дешевше?
  • Arduino Mega 2560 R3 (CH340)
  • Arduino Mega 2560 R3 (CH340)
  • Arduino Mega 2560 R3 (CH340)
  • Arduino Mega 2560 R3 (CH340)
  • Опис
  • Відгуки (27)
  • Задати питання

Репліка оригінальної плати Arduino Mega2560. Як USB-UART перехідник використовується мікросхема CH340, яка добре себе зарекомендувала та відрізняється хорошою стабільністю, високою швидкістю передачі даних, але для якої потрібна додаткова установка драйверів.Також контролер від попередників відрізняється додатковими контактами SDA і SCL (I2C інтерфейс) і виходами AREF - джерела опорногї напруги для АЦП контролера і IOREF - виходом напруги живлення портів введення-виведення (для автоматичного перемикання напруги периферії при використанні 5В і 3.3В контролерів). В усьому іншому це все той же контролер Arduino Mega2560 на базі мікроконтролера Atmega2560 з масою прикладів програм, бібліотек і опису побудови готових конструкцій.

Arduino - це відкрита платформа з відкритим кодом програм і бібліотек, що перебувають у вільному доступі, яка дозволяє збирати різноманітні електронні пристрої. Плата Arduino Mega2560 буде цікава дизайнерам, програмістам, креативним та допитливим людям, які бажають зібрати та запрограмувати свій пристрій або керовану конструкцію.
Для цієї платформи написана величезна кількість різних прикладних програм і бібліотек. Мабуть не залишилося датчиків, дисплеїв і виконавчих механізмів для яких не написана Arduino бібліотека або програма, в яких вони використовуються.

Для програмування використовується спрощена версія C++. Розробку ПЗ можна вести як з використанням безкоштовного середовища Arduino IDE, так і за допомогою довільного C/C++ інструментарію. Для програмування та передачі даних на ПК потрібен USB-кабель, а для автономної роботи можна використати блок живлення, батарейки чи акумулятор на 7-12 В роз'єм 5.5*2.1мм.

Характеристики:

  • Мікроконтролер - ATmega2560 - 16AU
  • Спосіб підключення до USB: конвертер CH340
  • Робоча напруга контролера:
    • Вхід USB: 5В
    • Вхід VCC: 5ВВхід Vin: 7,5В-12В
  • Цифрові входи/виходи - 54 (17 з яких забезпечують вихід PWM/ШІМ)
  • Аналогові входи - 16
  • Інтерфейси:
    • I2C
    • SPI
    • PWM
  • Постійний струм ліній входів/виходів: не більше 40 мА
  • Постійний вихідний струм стабілізатору на 3,3В: не більше 50 мА
  • Флеш-пам'ять програм: 256 Кб, з яких 8 Кб використовуються завантажувачем
  • Оперативна пам'ять: 8 Кб SRAM
  • Енергонезалежна пам'ять: 4 КБ
  • Тактова частота 16 МГц

Посилання:

Відгуки покупців про Arduino Mega 2560 R3 (CH340)

Stanislav (12.10.2023)

Купив у вас недавно цю плату. Плата робоча, але. Хочеться розробляти на Arduino, але без Arduino, тобто прошивати не через UART, а напряму програматором. Ось тут і виникла проблема. Прошив з під Arduino IDE програматором (за допомогою кнопки «завантажити за допомогою програматора) і отримав замість робочого скетчу, кирпич. Почав розбиратися і методом тика вияснив, що по ходу щось не так робить сама IDE. У ній є можливість експорту прошивки як HEX. От я експортував. Відкрив SinaProg (утилітка для прошивки UsbAsp-ом), спочатку прошив фʼюзи, а саме, прибрав BOOTRST, потім прошив окремо EEPROM (середовище генерує файл з розширенням eep, хоча у скетчі не використовую цю памʼять, але без прошивки цього не запрацювало), потім прошив flash. Тільки тоді скетч (якщо вже його можна так назвати після цього) запрацював.
То от у мене питання. Хіба воно не повинно шитися однією кнопкою з середовища?

Відповісти

admin (12.10.2023)

Програмування контролера за допомогою програматора в середовищі Arduino IDE більше призначено для відновлення завантажувача, ніж для регулярної роботи...

Відповісти

Anatol (20.08.2020)

Тем, кто столкнулся с проблемой, что MEGA с ch340g не подключается на длинном USB кабеле (у меня 3м awg28). На этом клоне входные usb терминаторы стоят от оригинальной схемы (видимо, бездумно скопированные). В даташите на ch340 указано, что в микросхеме уже есть терминатор. Напаял сверху 49омных резисторов десяти омный, и плата подключилась. По-идее их можно вообще закоротить

Відповісти

Василий (13.11.2020)

Кабель 24AWG длиной 2.8метра - всё работает исправно.

Відповісти

Станислав (27.05.2020)

Дело в том что это копия под CH340, они капризные и часто вообще не рабочие. Оригинальный же под своим 16u2. Брать данную позицию не рекомендую, лучше дороже но оригинал чем головняк этот.

Відповісти

admin (29.05.2020)

Добрый день. Данная плата одна из дешевых копий оригинальной платформы. Работают они исправно, но как и везде бывает брак. Если вам попалась нерабочая плата или с дефектом, обратитесь к нам на почту, мы обязательно с вами свяжемся и решим ваш вопрос.

Відповісти

Павлович Иван (07.05.2020)

Есть проблемка с комуникациями. На этих платах, где стоит чип CH341SER, последовательный порт TX0, RX0 не возможно использовать допустим как связь RS-485, потому что на нем висит вышеуказанная микросхема. На этой https://arduino.ua/prod243-arduino-mega-2560-rev3-s-usb-kabelem плате таких проблем не было...
Очень неудобно, учитывайте при разработке ваших устройств.

Відповісти

Anatol (01.09.2020)

У mega2560 4 последовательных порта, что предостаточно

Відповісти

Виталий Клишин (11.11.2019)

Контроллер Arduino MEGA 2560 R3 покупаю не первый. Под необходимые проекты. Повторяемость качества изделия радует. Проблемы с установкой драйверов отсутствуют. Работаю на Ubuntu 14.04 (х64). Покупкой доволен. Рекомендую.

Відповісти

Роман (04.11.2019)

Купил 1 шт.
Работает отлично. Покупкой доволен.
Спасибо.

Відповісти

Анатолий (22.09.2019)

Покупал 2 шт. в разное время, с первым нет проблем, второй не программируется. При подключении Ардуино IDE видит последовательный порт но при попытке программировать выдает таймаут

avrdude: stk500v2_getsync(): timeout communicating with programmer
An error occurred while uploading the sketch

Другой такой же купленный полгода назад программируется без проблем, с того же порта, с того же кабеля, тот же скетч.
Может bootloader не прошит?

Відповісти

admin (24.09.2019)

Опишите, пожалуйста, проблему нам на почту.

Відповісти

Юлий (21.06.2019)

Недавно приобрёл у вас (arduino.ua) это устройство. Проблема та же - не ставятся драйвера CH340. Ни с сайта производителя, ни с вашего, ни с других сторонних источников. Точнее, ставятся, но устройство не опознаётся - в системе определяется как неизвестное USB-устройство, сама плата ардуиноМега2560 мигает одним индикатором и постоянно горит другим. Соответственно IDE ардуино не "подхватывает" устройство. ОС - Windows 7x 64. Что делать?

Відповісти

admin (21.06.2019)

Если проблема с драйверами не решится - Вы можете поменять контроллер на другой, с конвертером на микросхеме 16U2. С ним проблем быть не должно.

Відповісти

Владимир (22.08.2019)

Все отлично работает. Windows 7 и windows 10

Відповісти

Сергей (19.03.2019)

Где найти распиновку разъемов платы? Есть ли какой-нибудь datasheet на нее?

Відповісти

admin (20.03.2019)

Посмотрите https://tr3sdland.com/wp-content/uploads/2013/02/ArduinoMega.png

Відповісти

Островский Дмитрий (15.01.2019)

Купил два в разное время. Пробовал оба на простеньком скетче - мигание светодиодом - работают. В серьезном деле пока не проверял.

Відповісти

Виктор Викторович (11.01.2019)

Никаких нареканий. Отличная плата.

Відповісти

Федорюк Геннадий (22.11.2018)

Товар отличный. Спасибо

Відповісти

Марченко Олег (07.08.2018)

Товар отличный. Спасибо

Відповісти

Анатолій Лобов (03.07.2018)

Дякую. Для плати потрібен драйвер. На жаль не знав, втратив день.

Відповісти

Юрий (25.07.2018)

А где взять драйвер? виндовс не находит

Відповісти

admin (25.07.2018)

Ссылка на драйвер есть на странице товара.

Відповісти

Анатолий (31.03.2019)

https://c2n.me/40Kpt2Y

Что-то не пойму что тут выибрать. Инсталлятор в папке CH341SER "говорит" "Driver install failure"...

Відповісти

Анатолий (31.03.2019)

WCH.CN
|__ USB-SERIAL CH340
|__ 11/04/2011, 3.3.2011.11

это оно? не ставится :(

Відповісти

admin (01.04.2019)

Попробуйте установить драйвер по ссылке https://iarduino.ru/file/230.html

Відповісти
