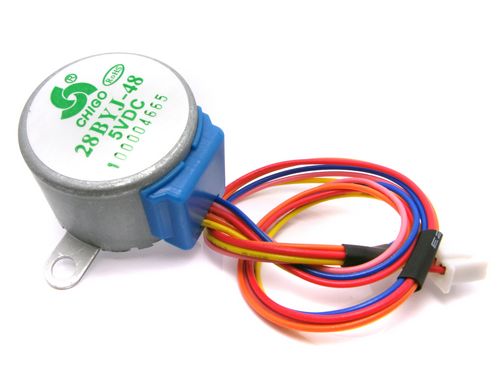

Кроковий двигун 5В 28BYJ-48

код: ARC106

Додаткові категорії товару: Двигуни
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Шаговый

58 грн з ПДВ

в наявності



Купити в один клік

94
голосувати
Знайшли дешевше?
  • Кроковий двигун 5В 28BYJ-48
  • Кроковий двигун 5В 28BYJ-48
  • Кроковий двигун 5В 28BYJ-48
  • Кроковий двигун 5В 28BYJ-48
  • Кроковий двигун 5В 28BYJ-48
  • Опис
  • Відгуки (47)
  • Задати питання

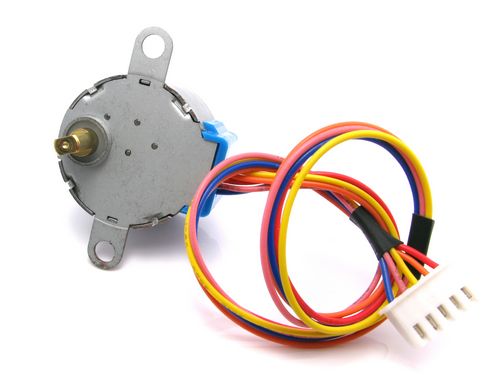

П'ятивольтовий кроковий двигун 28BYJ-48 5В, використовується в робототехніці, DIY-пристроях, поворотних жалюзі кондиціонерів, невеликих вентиляторах і т.п. Всі технічні параметри відповідають національному електронному стандарту SJ / T10689-95

Характеристики:

  • номінальна напруга живлення: 5 Вольт (постійний струм) / 1Ватт
  • кількість фаз: 4
  • кількість кроків: 64
  • кількість мікрокроків: 4096
  • крок: 5.625 Градусів
  • номінальна частота: 100 Гц
  • номінальний опір обмоток (при 25 Градусах): 50 Ом
  • піковий струм однієї обмотки: близько 320 мА
  • частота холостого ходу (за годинниковою стрілкою): 600 Гц
  • частота холостого ходу (проти годинникової стрілки): 1000 Гц
  • крутний момент (за годинниковою стрілкою, при частоті 120 Гц): 34,3 мН/м (0,35 кгс*см)
  • крутний момент: 34,3 мН / м
  • момент тертя (опір обертанню): 600-1200 г / см
  • клас електробезпеки: А
  • рівень шуму <40dB

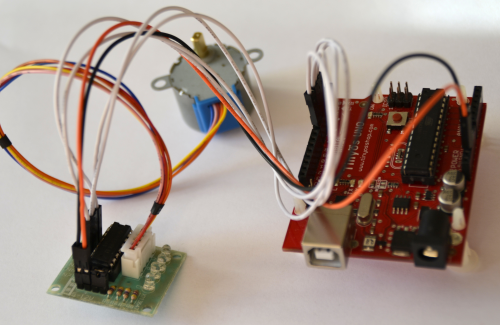

Рекомендується використовувати спільно з Драйвером крокового двигуна ULN2003

Приклад коду (без використання стандартної бібліотеки)

Бібліотека

Габаритні розміри і схема крокового двигуна 28BYJ-48 5В

Відгуки покупців про Шаговый двигатель 5В 28BYJ-48

Артур (08.09.2023)

2048 кроків у повному оберті. Не 4096. Також крайні піни IN1 та IN4 треба поміняти місцями.

Відповісти

admin (08.09.2023)

У 4-кроковому режимі двигун здійснює 2048 кроків за один оберт. У 8-кроковому – 4096.

Відповісти

Роман Петровский (09.01.2023)

Брал два двигателя. Оба работают хорошо. Проблем не возникло.

Відповісти

Максим (19.06.2022)

Вполне рабочий, хоть и "китайский" движок.

По факту сопротивление полуобмоток 22.6..22.8 Ом, индуктивность (мерялась перепрошитым LCRметром купленным здесь же :) - 5.4 мГн.

Как писал Дмитрий в первом сообщении на оборjт движка тут 64 _полу_ шагов. Итого, при задержке между полушагами в 1 мс получается как раз 10 оборотов вала за ~41 c.
Его вроде бы разгоняли до паузы 0.5-0.3 мс и даже чуток быстрее. Но это может требовать повышенного питания и доп. процедур "плавного" разгона.

Последовательность A->B->C->D вращает вал в направлении по часовой, если смотреть с его торца.

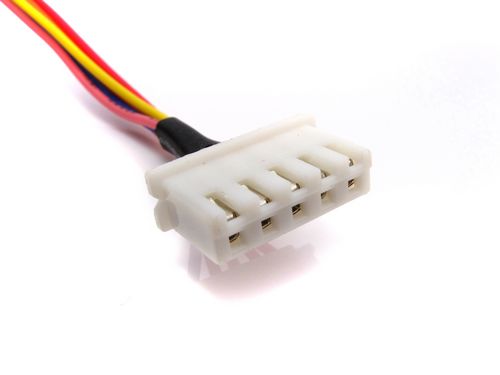

Провода _на колодке_ идут в правильном порядке.
Чуток греется, но не сильно.

Про корявость в "примере кода" писал - в counterclockwise() полушаги должны идти в обратном направлении.

А вот гитхабовская "библиотека" - полный ужас, страдания юного экспериментатора, а не библиотека, да ещё и с ошибками.
Там если и пользоваться, то только "глубинными" функциями проворота на оборот cw(), ccw(), и "позиционирования" на заданный полушаг st07(), остальное - леденящаяя хрень.
Но лучше взять пример и переписать под себя с нуля.

Да, при подключении через ULN2003 дарлингтоны съедают от напряжения питания 1.1-1.2 В, что для пятивольтового движка может быть чуствительно. Но у меня при питании от 5В и паузах в 1мс вполне вращался. По-хорошему стоило б подавать вольт 6-6.5, но неудобно.

Відповісти

Максим (24.06.2022)

ps: забыл написать,
выходной вал стопорится надежно, рукой не провернуть, но,
увы, выходная шестеренка чуть люфтит, градуса на 1-2. И чуть болтается в осевом направлении.
Так что, несмотря на очень мелкий шаг поворота и стопорение, "из коробки" использовать для точного поворота не выйдет.

Відповісти

KrisSik (06.06.2022)

Для своїх 5В виконує неймовірну роботу, чому я сильно здивувався ??
P.S. Чомусь, при використанні стандартної лібки Stepper, він працював дуже неефективно, а от при використанні AccelStepper все запрацювало і працює ідеально) Скоріш за все проблема в кривих руках ?

Відповісти

Збруцкий Олександр (28.09.2020)

Впервые воспользовался услугой Arduino. Думаю, это только начало. Магазин расположен в удобном (в плане транспортного сообщения) месте. Выдача товара четко отлажена, без вопросов и задержки. Можно на месте получить нужную консультацию. Планирую в будущем приобретать комплектующие очно - мне так лучше.

Відповісти

Fanton (30.11.2019)

Рекомендую брать сразу на 12V, так как 5-ти будет маловато. Хороший шаг. двигатель за свои деньги

Відповісти

Виктор (29.04.2019)

Как в примерочной прошивке, которая указана на странице товара прописать, что бы он крутился в другую сторону? Не могу найти нигде((

Відповісти

admin (30.04.2019)

Достаточно заменить вызов функции clockwise () на counterclockwise () в основном цикле программы.

Відповісти

Максим (05.06.2022)

В примерочной прошивке в counterclockwise() повторён код clockwise().
Чтоб работало правильно надо переписать counterclockwise, перетасовав куски в порядке 8-7-6-5-4-3-2-1

Відповісти

Дмитрий Шевченко (14.09.2018)

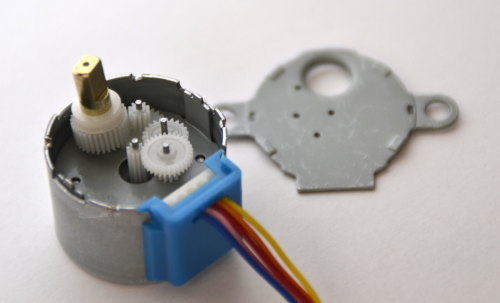

Пришел в нерабочем состоянии. Пришлось снять крышку и поправить одну шестеренку - сейчас работает как должен. Не первый такой двигатель, но первый требовавший доработки.

Відповісти

Руслан (23.01.2018)

Поправьте момент в характеристиках. Исходя из информации в даташите он составляет 34.3мН/м, что эквивалентно 343 г/м или 0.34 кг/м.

Відповісти

соловьев александр викторович (02.04.2017)

Отличный шаговик на свою цену!
Один нюанс так и не разобрался с шагами у меня почему то получается 513 шагов на оборот. Никак не пойму с чем связано....

Відповісти

Михаил (18.07.2019)

360/5.625 = 64

64X64 = 4096 шагов на оборот

Відповісти

Sharpy (11.02.2017)

Как писал Кирилюк Дмитрий Анатольевич надо менять пины местами, только я менял не центральные а боковые (4, 2, 3, 1). Остальное всё отлично. Работает при максимальной скорости (у меня) 15 RPM, больше 16 RPM не работает. Цена ниже чем у других (тех у которых я смотрел).

Відповісти

Евгений (17.01.2017)

Работает с подключением к ULN2003, используется 8 шаговый режим с задержкой 1мс, без дополнительных библиотек.

Відповісти

Виталий (13.10.2016)

А если его без драйвера напрямую подключить к lpt порту и посылать сигнал по очереди на пины, он будет вращаться?

Відповісти

admin (17.10.2016)

Так делать нежелательно так как ток обмоток значительно превышает выходной ток LPT порта.

Відповісти

Nik (01.06.2018)

А где можно узнать потребляемый этим двигателем ток? Есть какой-то даташит нормальный, а то везде где не смотрю, нигде не указано какой ток он потребялет.

Відповісти

admin (04.06.2018)

Потребляемый двигателем ток указан на странице товара в таблице характеристик и составляем 320мА для одной обмотки.

Відповісти

admin (04.06.2018)

Потребляемый ток указан на странице товара в характеристиках.

Відповісти

Александр (02.07.2016)

Спасибо. Быстро вежливо недорого качественно

Відповісти

Лебединський Максим (04.06.2016)

Все детали быстро доставили. Радует что в описании товара, есть полная необходимая информация для работы с двигателем.

Відповісти

Николай (19.01.2016)

В характеристиках двигателя:
«…………..
• крутящий момент (по часовой стрелке, при частоте 120 Гц): 34,3 Н/м
• вращающий момент: 34,3 Н/м
…………………….»
Рассчитаем : 34,3 Н/м = 34,3Н/9,81м/с2/100 см =0,035 кг/см = 35 г/см , не мало ли?
Наверное должно быть 34,3 Н/см, тогда 34,3 Н/см = 3,5 кг/см !

Відповісти

admin (21.01.2016)

Правильный момент 3,5 кг/см.

Відповісти

Юрій (10.02.2017)

З даташиту:
In-traction Torque >34.3mN.m(120Hz)
Self-positioning Torque >34.3mN.m

Тому момент ~ 350 гр/см

Відповісти

Роман (24.03.2017)

Момент записывается вот так Н*м, кг*м, гр.*м...

Відповісти

Борода (28.10.2015)

Поражен работой магазина. Сложилось впечатление, что продавец узнал о моем желании купить двигатели еще до того, как они мне понадобились. Я давно занимаюсь электроникой и работаю со многими интернет-магазинами Украины. Такой оперативности, как здесь, я еще не видел.

Відповісти

Виталий (22.10.2015)

Какая у него скорость вращения?

Відповісти

admin (22.10.2015)

Примерно один оборот за 2-3 секунды

Відповісти

Константин Николаевич (09.10.2015)

Покупал драйвер шагового двигателя ULN2003, товар соответствует описанию. Все работает хорошо.

Відповісти

Есипович Виталий (18.08.2015)

Отличный двигатель. Работает в достаточно тяжелых условиях. Используется в датчике солнечной иррадиации.
Во время испытаний пытались убить, но не получилось.
Хороший персонал магазина, быстрая доставка.

Відповісти

Додока Владимир Сергеевич (22.03.2015)

Все работает отлично. Заказ пришел за сутки, т.е. утром оплатил через банк, а вечером уже пришла смс из Новой почты.
Пины движка подключал по порядку и все работает нормально.
Единственное, что нужно учитывать - если у вас таких движка два-три или один движок и серва, то стоит давать на них отдельное питание(с общим - на Ардуинку), а не с платы

Відповісти

Роман (01.04.2017)

Владимир Сергеевич прав. Наблюдается разная скорость вращения. Так, что да - питание должно быть отдельное. Или регулируйте скорость резистором по питанию моторчика.

Відповісти

Олег (02.03.2015)

Можно ли использовать шаговый двигатель без драйвера, подключая напрямую к плате Ардуино?

Відповісти

Сергей (20.10.2014)

Сколько у него л\\с? кг\\см? Мощьность в студию!

Відповісти

admin (21.10.2014)

Описание подправили.

Відповісти

Дядюшка Ау (28.09.2014)

Ничего не написанно о его мощьности. Сколько кг на см?

Відповісти

Волошин Алексей Петрович (01.09.2014)

Отличное соотношение цены и качества, для тренировки именно то что надо!

Відповісти

Алексей Левченко (21.08.2014)

Все отлично работает, спасибо за мотор)

Відповісти

Александр Карпов (18.04.2014)

Шагает как и должен ). Все норм

Відповісти

Кирилюк Дмитрий Анатольевич (14.04.2014)

Если использовать с этим двигателем стандартную библиотеку stepper то лучше по окончании цикла давать на все пины двигателя команду LOW, в противном случае двигатель греется и кушает в 6 раз больше ток в режиме простоя.

Відповісти

Дмитрий (21.02.2016)

Дмитрий Анатольевич! Благодарим за комментарий! Добавлю к комментарию, что обесточивать движок можно и нужно. Однако, если движок нередукторный, и нагружен механикой (например, грузик на шкиве), то движок обесточившись, начнет отпускать груз. А вот с этим, редукторным, такой проблемы не будет. Можно обесточивать не боясь, даже если он нагружен.

Відповісти

Кирилюк Дмитрий Анатольевич (14.04.2014)

В этом двигателе есть некоторые неточности или отсутствуют важные вещи в описании:

1. У него в силу особенностей перепутаны провода обмоток, поэтому задавая пины надо переставлять центральные местами (1,3,2,4).

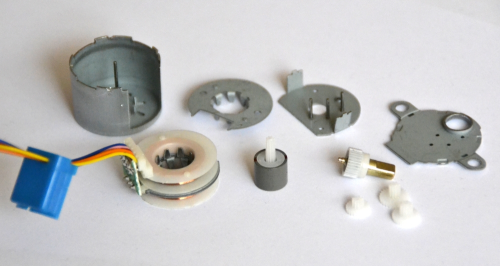

2. Неверно указано передаточное число. Если разобрать двигатель и посчитать зубцы то выходит 32 (кол-во шагов двигателя) * 63,6875 (передаточное число редуктора) =2038 когда производителем заявлено 2048 шагов на полный оборот выходного вала.

Двигатель отлично работает!

Відповісти

Дима (29.02.2016)

Спасибо.
Я думал, что у меня у одного такая беда с пинами. Сам нашел экспериментальным путем, но подумал ,что делаю что-то не так.
А вот по поводу оборотов - не разбирал, не считал....(

Відповісти

Стас (30.03.2019)

Огромная благодарность за инфу что контакты перепутаны, несколько часов убил на это.

Відповісти
