Модуль потужного реле 5В 30А з опторозв'язкою

код: AOC465

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
115 грн з ПДВ

в наявності



Купити в один клік

17
голосувати
Знайшли дешевше?
  • Модуль потужного реле 5В 30А з опторозв'язкою
  • Модуль потужного реле 5В 30А з опторозв'язкою
  • Модуль потужного реле 5В 30А з опторозв'язкою
  • Опис
  • Відгуки (29)
  • Задати питання

Універсальний потужний модуль реле з можливістю зміни полярності керуючого сигналу. Модуль дозволяє комутувати навантаження зі струмом до 30А. При цьому для керування реле досить 5 мА струму керуючого сигналу. Для захисту входу і обмеження струму через оптрон гальванічної розв'язки на платі встановлений струмообмежувальний резистор.

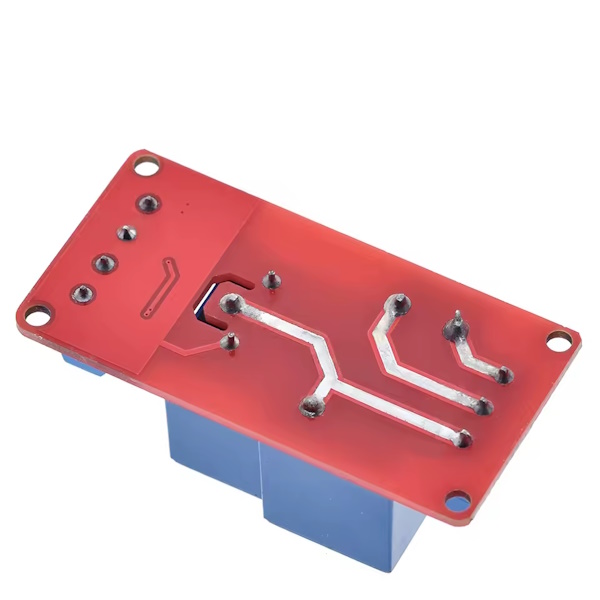

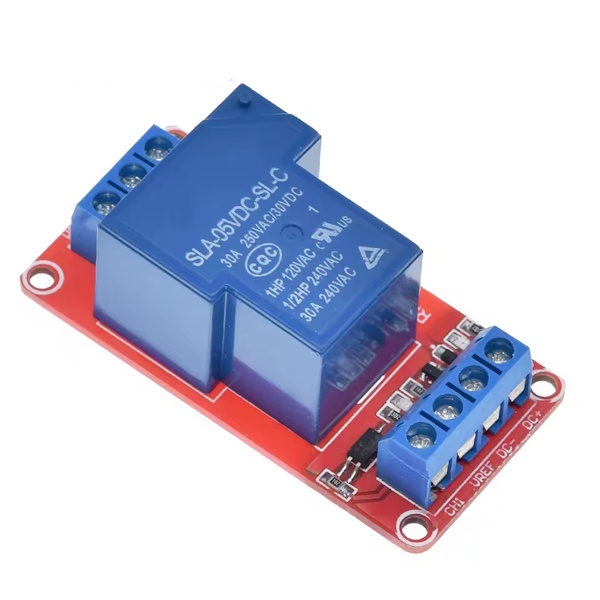

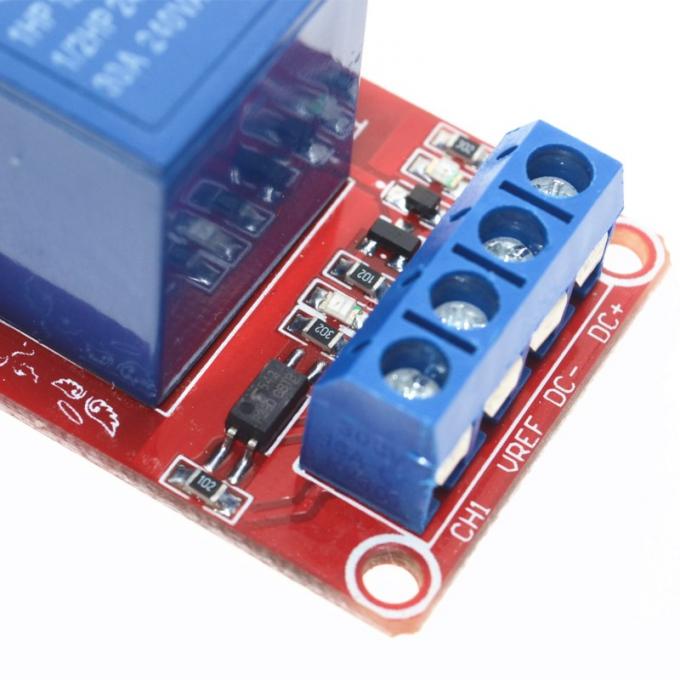

Контакти модуля:

  • DC-: вхід негативного виводу джерела живлення
  • DC+: вход позитивного виводу джерела живлення
  • VREF: керування полярністю керуючого сигналу
  • CH1: вхід керуючого сигналу

Для керування модулем сигналом позитивної полярності вхід VREF необхідно підключити до мінуса джерела живлення. Для керування сигналом негативної полярності вхід VREF підключіть до плюса джерела живлення.

Керувати реле також можна просто подавши напругу від 2,5 В до 5В безпосередньо на входи VREF і CH1. Полярність підключення може бути будь-якою.

Характеристики:

  • Напруга живлення: 5В
  • Максимальний струм навантаження реле: 30А
  • Струм сигналу керування: 3мА
  • Полярність сигналу керування: перемикається

Відгуки покупців про Модуль мощного реле 5В 30А с опторазвязкой

Вадим (09.10.2023)

Приобрели два модуля, оба не включались. При подаче управляющего напряжения светился синий светодиод, а на обмотке реле около 2,6 В. Все заработало только при замене двух резисторов по 3 кОм на входе оптрона и в базе транзистора на 1 кОм

Відповісти

Олег (14.10.2023)

Спасибо огромное, так и есть

Відповісти

Александр (18.11.2021)

В описании: "Управлять реле так же можно просто подав напряжение от 2,5В до 5В непосредственно на входы VREF и CH1. Полярность подключения может быть любой."
Я любитель, но этот текст так и не понял. Что значит полярность подключения может быть любой, если написано где "+" а где "-".
Написал простую программу, которая выставляет на входы VREF и CH1 четыре варианта, 0-0, 1-0, 0-1, 1-1. И выяснил, что реле замыкает при 1-0 и 0-1. Соответственно, у вас ошибка в описании. Двумя логическими "1" реле не включится.

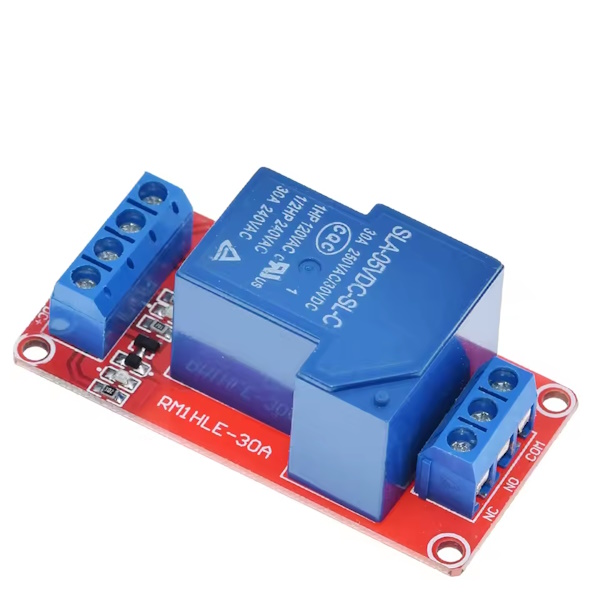

И еще, тут спрашивали про размыкание. На фото товара чётко видно, что один контакт подписан NC - not connected. Хотя он на плате разведён. Под нагрузкой (220В 30А) не тестировал, ничего не могу сообщить. Но модуль работает.
Еще протестировал с платой ESP8266 MEMOS D1, где есть 5В. Работает и с уровнями 3.3В. Только синий светодиод горит слабо.

Відповісти

Алексей (24.11.2021)

> NC - not connected
там NO и NC - Normally Open, Normally Closed

Відповісти

Иван (15.06.2021)

Бистабильные реле есть?

Відповісти

admin (15.06.2021)

Бистабильных реле нет...

Відповісти

Сергей (02.01.2021)

Скажите пожалуйста мне нужно реле чтобы просто подать 4,2 вольта и оно срабатывало (замакало контакты)
Это подойдёт?

Відповісти

admin (04.01.2021)

Добрый день. Для управления данным реле можно подав напряжение от 2,5В до 5В на контакт VREF. Питание самого модуля должно быть не ниже 5В.

Відповісти

Денис (06.07.2020)

Подключил так:
DC+- на +5 В;
DC- на GND;
VREF - перемычка от DC-;
CH1 - управление

Когда подаю +5В на CH1 на модуле реле загорается синий светодиод, а реле не переключается
Подаю 0 на CH1 синий светодиод выключается, реле без изменений.
Это что-то с реле или я что-то не так сделал?

Відповісти

admin (06.07.2020)

Для управления модулем сигналом положительной полярности вход VREF необходимо подключить к минусу источника питания. Для управления сигналом отрицательной полярности вход VREF подключите к плюсу источника питания. Управлять реле так же можно просто подав напряжение от 2,5В до 5В непосредственно на входы VREF и CH1. Полярность подключения может быть любой.

Відповісти

Денис (06.07.2020)

синий светодиод на модуле это индикация замыкания реле?

Відповісти

admin (06.07.2020)

Да

Відповісти

Денис (06.07.2020)

Значит у меня нерабочее реле, ибо синий светодиод правильно реагирует на сигналы управления, а реле не переключается

Відповісти

admin (06.07.2020)

Свяжитесь с нами через почту и мы решим ваш вопрос.

Відповісти

Андрій (11.09.2023)

Аналогічна ситуація. Брав 3 шт. Жодне не працює. Гроші на вітер.

Відповісти

admin (12.09.2023)

Напишіть нам на пошту - розберемося.

Відповісти

Ivan (22.08.2019)

А есть инструкция подключения етого модуля реле к ардуино?

Відповісти

admin (23.08.2019)

Подключение данного реле очень простое и описано на странице товара.

Відповісти

Ivan (24.08.2019)

У меня так не получилось. Возможно реле не рабочее...

Відповісти

admin (27.08.2019)

Приносите или присылайте - разберемся.

Відповісти

Василий (12.08.2019)

Здравствуйте, купил данное реле.
Подключаю следующим образом:
Реле купил, реле работает.Подключил так:
DC+ на +5 В Ардуино;
DC- на GND Ардуино;
СH1 на 8 ногу Ардуино.
После написал маленький скетч, который должен включать/віключать реле с интервалом 1с. Но ничего не происходит. Пробую любые другие реле и все работает. Кто-то уже стыкался с этим?

Відповісти

admin (12.08.2019)

Необходимо подключить вывод VREF. Его необходимо подключить к GND если нужно управлять реле высоким уровнем сигнала и к VCC если необходимо управлять низким уровнем.

Відповісти

Василий (15.08.2019)

Здравствуйте еще раз. Дайте пожалуйста пример, но так чтоб оно просто включалось/выключалось. В этот раз подключил так:
DC+ на +5 В Ардуино;
VREF на GND Ардуино;
СH1 на 7 ногу Ардуино.
Залил скетч на Ардуино, который должен включать/выключать реле, но ничего не происходит. Вот сам скетч:

const int relaisPin = 7;
void setup() {
pinMode(relaisPin, OUTPUT);
}
void loop() {
digitalWrite(relaisPin, HIGH);
delay(1000);
digitalWrite(relaisPin, LOW);
delay(1000);
}

Відповісти

Андрей (29.01.2019)

На 220АС пойдет?

Відповісти

admin (29.01.2019)

Да, Это реле рассчитано на коммутацию переменного напряжения.

Відповісти

Сергей (18.02.2018)

Отличное реле.
Подключил к Arduino Mini VREF на землю и CH1 высоким уровнем классно щелкает.

Відповісти

Ашот Андреев (07.12.2017)

Странное реле.
Вроде щелкает, нормально замкнутая цепь размыкается, а нормально разомкнутая не замыкается.
Чего только не делал с ним. Не хочет работать как надо

Відповісти

Олег (11.05.2017)

Реле купил, реле работает.Подключил так:
DC+, VREF - на +5 В;
DC- на GND;
CH1 - управление от Ардуино активным лог. 0, т.е. лог.1 НЕ работает, лог.0 - РАБОТАЕТ (36 нога у Меги)

Відповісти

Андрей (11.11.2016)

"Управлять реле так же можно просто подав напряжение от 2,5В до 5В непосредственно на входы VREF и CH1."

Эта информация не соответствует действительности. Релле не реагирует на такое подключение.

Відповісти
