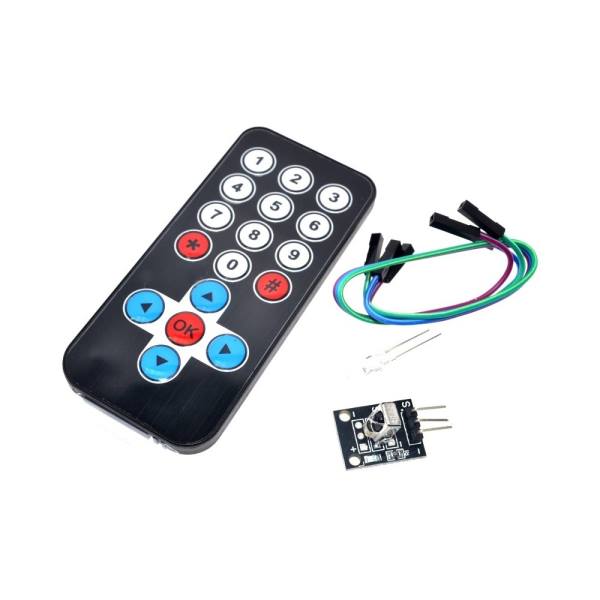

ІЧ-пульт управління та ІЧ-приймач для Ардуіно

Крістіна (12.11.2023)

Добрий день. Таке питання, а що роити, якщо пульт якиййшов до комплект працює, але у всіх кнопок однако кодировка і програмування далі не можливо робити, бо смисл, якщо всі кнопки мають одне значення "4294967295". Прописувала інші вони працюють, прописую цей и одразу працює на всі кнопки.

Віталій (12.06.2022)

Купив набір для того щоб створити копію деяких Китайських пультів, щоб отриманий код ввести в програму телефона Samsung S5 в якому є IR діод для управління всіма пристроями. Можливо комусь пригодиться. Ось скетч для отримання сигналу Raw(сирий необроблений сигнал)
#include
//------------------------------------------------------------------------------
// Include the IRremote library header
//
#include

//------------------------------------------------------------------------------
// Tell IRremote which Arduino pin is connected to the IR Receiver (TSOP4838)
//
int recvPin = 11;
IRrecv irrecv(recvPin);

//+=============================================================================
// Configure the Arduino
//
void setup ( )
{
Serial.begin(9600); // Status message will be sent to PC at 9600 baud
irrecv.enableIRIn(); // Start the receiver
}

//+=============================================================================
// Display IR code
//
void ircode (decode_results *results)
{
// Panasonic has an Address
if (results->decode_type == PANASONIC) {
Serial.print(results->address, HEX);
Serial.print(":");
}

// Print Code
Serial.print(results->value, HEX);
}

//+=============================================================================
// Display encoding type
//
void encoding (decode_results *results)
{
switch (results->decode_type) {
default:
case UNKNOWN: Serial.print("UNKNOWN"); break ;
case NEC: Serial.print("NEC"); break ;
case SONY: Serial.print("SONY"); break ;
case RC5: Serial.print("RC5"); break ;
case RC6: Serial.print("RC6"); break ;
case DISH: Serial.print("DISH"); break ;
case SHARP: Serial.print("SHARP"); break ;
case JVC: Serial.print("JVC"); break ;
case SAMSUNG: Serial.print("SAMSUNG"); break ;
case LG: Serial.print("LG"); break ;
case WHYNTER: Serial.print("WHYNTER"); break ;
case PANASONIC: Serial.print("PANASONIC"); break ;
case DENON: Serial.print("Denon"); break ;
}
}

//+=============================================================================
// Dump out the decode_results structure.
//
void dumpInfo (decode_results *results)
{
// Check if the buffer overflowed
if (results->overflow) {
Serial.println("IR code too long. Edit IRremoteInt.h and increase RAWLEN");
return;
}

// Show Encoding standard
Serial.print("Encoding : ");
encoding(results);
Serial.println("");

// Show Code & length
Serial.print("Code : ");
ircode(results);
Serial.print(" (");
Serial.print(results->bits, DEC);
Serial.println(" bits)");
}

//+=============================================================================
// Dump out the decode_results structure.
//
void dumpRaw (decode_results *results)
{
// Print Raw data
Serial.print("Timing[");
Serial.print(results->rawlen-1, DEC);
Serial.println("]: ");

for (int i = 1; i < results->rawlen; i++) {
unsigned long x = results->rawbuf[i] * USECPERTICK;
if (!(i & 1)) { // even
Serial.print("-");
if (x < 1000) Serial.print(" ") ;
if (x < 100) Serial.print(" ") ;
Serial.print(x, DEC);
} else { // odd
Serial.print(" ");
Serial.print("+");
if (x < 1000) Serial.print(" ") ;
if (x < 100) Serial.print(" ") ;
Serial.print(x, DEC);
if (i < results->rawlen-1) Serial.print(", "); //'','' not needed for last one
}
if (!(i % 8)) Serial.println("");
}
Serial.println(""); // Newline
}

//+=============================================================================
// Dump out the decode_results structure.
//
void dumpCode (decode_results *results)
{
// Start declaration
Serial.print("unsigned int "); // variable type
Serial.print("rawData["); // array name
Serial.print(results->rawlen - 1, DEC); // array size
Serial.print("] = {"); // Start declaration

// Dump data
for (int i = 1; i < results->rawlen; i++) {
Serial.print(results->rawbuf[i] * USECPERTICK, DEC);
if ( i < results->rawlen-1 ) Serial.print(","); // '','' not needed on last one
if (!(i & 1)) Serial.print(" ");
}

// End declaration
Serial.print("};"); //

// Comment
Serial.print(" // ");
encoding(results);
Serial.print(" ");
ircode(results);

// Newline
Serial.println("");

// Now dump "known" codes
if (results->decode_type != UNKNOWN) {

// Some protocols have an address
if (results->decode_type == PANASONIC) {
Serial.print("unsigned int addr = 0x");
Serial.print(results->address, HEX);
Serial.println(";");
}

// All protocols have data
Serial.print("unsigned int data = 0x");
Serial.print(results->value, HEX);
Serial.println(";");
}
}

//+=============================================================================
// The repeating section of the code
//
void loop ( )
{
decode_results results; // Somewhere to store the results

if (irrecv.decode(&results)) { // Grab an IR code
dumpInfo(&results); // Output the results
dumpRaw(&results); // Output the results in RAW format
dumpCode(&results); // Output the results as source code
Serial.println(""); // Blank line between entries
irrecv.resume(); // Prepare for the next value
}
}
Поті скачуємо програму IrScrutinizer і Java Development Kit в кого не має. IrScrutinizer відкриваємо з допомогою Java Отриманий сигнал Raw копіюємо в IrScrutinizer і натискаємо на Scrutinizer. Все ви отримали HEX код який можна ввести(скопіювати) в програму універсального пульта на Андроїд. Вуаля

Егор (21.04.2021)

#define DECODE_NEC
//#define DECODE_DENON
#include
int RECV_PIN = 5;
void setup(){
Serial.begin(115200);
IrReceiver.begin(RECV_PIN);
}

void loop(){
if (IrReceiver.decode()) {
switch(IrReceiver.decodedIRData.decodedRawData) {
case 3125149440: Serial.println("Button 1"); break;
case 3108437760: Serial.println("Button 2"); break;
case 3091726080: Serial.println("Button 3"); break;
case 3141861120: Serial.println("Button 4"); break;
case 3208707840: Serial.println("Button 5"); break;
case 3158572800: Serial.println("Button 6"); break;
case 4161273600: Serial.println("Button 7"); break;
case 3927310080: Serial.println("Button 8"); break;
case 4127850240: Serial.println("Button 9"); break;
case 3860463360: Serial.println("Button 0"); break;
case 3910598400: Serial.println("Button *"); break;
case 4061003520: Serial.println("Button #"); break;
case 3877175040: Serial.println("Button ^"); break;
case 2907897600: Serial.println("Button v"); break;
case 4144561920: Serial.println("Button <"); break;
case 2774204160: Serial.println("Button >"); break;
case 3810328320: Serial.println("Button OK"); break;
}
IrReceiver.resume();
}
}

Микола (14.03.2021)

Все добре працює. Розбирався по цьому wiki: https://github.com/Arduino-IRremote/Arduino-IRremote/wiki/How-to-send-the-detected-button-code

Evgen (18.12.2020)

Пульт работает. Приёмник срабатывает через раз. Постоянно разные коды из пульта. После того как поменял сам приёмник (выпаял из старого спутникового ресивера) -всё завелось на ура. Не расстроился, так как небольшие деньги. По этому приёмник VS1838 не рекомендую. Но на начинающих это может плохо повлиять))). Магазину большой плюс. Всё очень быстро и оперативно делают.

Леонид (17.12.2020)

Помогите подключить к ESP32 и если есть пример скреча, спасибо.

Добрый день (17.12.2020)

У Вас есть пример как это чудо можно подключить к ESP32 Node MCU
Спасибо и если есть пример как декодировать нажатие кнопки буду очень благодарен

Бабкин Георгий (17.04.2020)

Работает без нареканий.

Малющенко Сергей (22.12.2019)

Насколько я понял судя из названия в комплекте должен быть пульт и приемник. В моем случае в пакетике оказался только пульт и кабелек для подключения приемника. Приемника и ик-диода показанного на фото в описании нет.
Пакетик был запаян.

Березняк Александр (12.07.2019)

Просто и надежно, ни в коем случает инфракрасный диод, который в комплекте не подключать к бп и не проверять, это для пульта запасной, если его родной выйдет из строя)))

Січ Тарас (22.04.2019)

Інфрачервоний receiver виявився бракованим.
Втратив не так багато грошей як часу.
Недобросовісно!

Тарас (13.04.2019)

Номер заказа: 138081
ИК receiver неробочий!
Піни VCC і Signal спаяні!
Ви мене підвели!

Виталий (04.02.2019)

Коды кнопок в hex, с irrecord:
KEY_UP 0x00FF629D
KEY_DOWN 0x00FFA857
KEY_LEFT 0x00FF22DD
KEY_RIGHT 0x00FFC23D
KEY_OK 0x00FF02FD
KEY_1 0x00FF6897
KEY_2 0x00FF9867
KEY_3 0x00FFB04F
KEY_4 0x00FF30CF
KEY_5 0x00FF18E7
KEY_6 0x00FF7A85
KEY_7 0x00FF10EF
KEY_8 0x00FF38C7
KEY_9 0x00FF5AA5
KEY_0 0x00FF4AB5
KEY_NUMERIC_STAR 0x00FF42BD
KEY_NUMERIC_POUND 0x00FF52AD

Виталий (04.02.2019)

Все работает классно. Единственный совет, если настраиваете под линуксом через irrecord, в результирующем файле между begin codex и end codes удалите второй столбец с 0x00000, иначе Lirc не будет распознавать кнопки.

R2D2 (29.01.2019)

хм підключаю як на схемі
і на arduino uno (ch) гаснуть світлодіоди
скетч із опису
я нуб)

Андрей (05.12.2018)

Как дебажить нажатия кнопок? нужно получить значения при нажатии

Иван (23.11.2018)

От какой батарейки работает пульт ?

Алексей (10.09.2018)

Объясните, что это за белый неработающий светодиод, который идет в комплекте с датчиком и пультом? Для чего он нужен?

Александр (02.09.2018)

ИК-датчик не работает.
Использую библиотеку
https://github.com/z3t0/Arduino-IRremote
пример:
Arduino-IRremote/examples/IRrecvDemo/IRrecvDemo.ino

Может ли быть проблема с самим датчиком?
или ему нужна другая библиотека?

Юрий Швец (01.09.2018)

Посылку получил быстро и в полном комплекте (заказывал много позиций).
Скорость и точность поставок очень радует!!!
ИК приемник не заработал, собирал по урокам Arduino.
Оказалась вся проблема в моей внимательности!!!! Забыл главное, при монтаже внимательно смотреть распиновку и лучше лишний раз перепроверить!!! Да и на плате все написано, а собирал по картинкам к урокам!
Все заработало отлично. Спасибо arduino.ua

Владимир Ващенко (13.08.2018)

Подскажите модель ИК диода в комплекте, или его характеристики. Спасибо

Сергей Неверов (26.03.2018)

Супер! Всё отлично работает!
