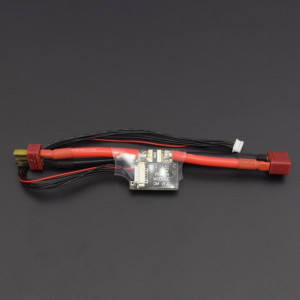

Датчик струму та напруги (максимально допустиме до 30В 90А), вмикається між акумулятором і платою Pixhawk і дозволяє вимірювати споживаний струм і напругу на батареї. Датчик додатково містить 3А стабілізатор напруги (ubec) для живлення польотного контролера. Налаштовується через Mission Planner. Дозволяє налаштувати failsave при розряді акумулятора.

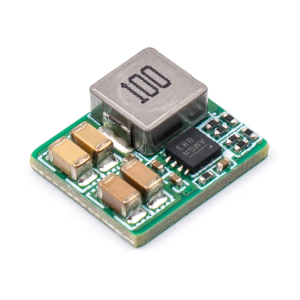

IFlight Micro BEC — це компактний та високоефективний понижуючий перетворювач напруги (BEC), спеціально розроблений для використання в сучасних FPV-дронах. Він дозволяє живити периферійні пристрої, як-от відеопередавачі (VTX), камери або польотні контролери, безпосередньо від основного акумулятора.
Схема підключення :
IN+ / IN-: Підключаються до контактів живлення на польотному контролері або безпосередньо до XT60 (акумулятора).
OUT+ / OUT-: Вихід живлення на ваш пристрій.
Перемичка (Vout select): Перед підключенням обов'язково перевірте, чи встановлена перемичка на потрібне значення (5V або 12V). За замовчуванням часто стоїть 5V.
Важливо: Не перевищуйте вказану силу струму (2A/3A), оскільки це може призвести до перегріву та виходу модуля з ладу.
Головні переваги
Висока напруга 8S: Більшість стандартних BEC підтримують лише до 6S. Ця модель готова до роботи з потужними сетапами на 8S.
Захист: Має вбудований захист від перегріву та короткого замикання.
Низький рівень шумів: Схема оптимізована для мінімізації електромагнітних перешкод, що важливо для чистої картинки в аналоговому відео.
Зручне налаштування: Вибір вихідної напруги зазвичай здійснюється за допомогою паяної перемички (bridge) на платі.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±20A ACHS-7122 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 20 А і виводить пропорційну аналогову напругу (100 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±30A ACHS-7123 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 30 А і виводить пропорційну аналогову напругу (66 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±40A ACHS-7124 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 40 А і виводить пропорційну аналогову напругу (50 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±50A ACHS-7125 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 50 А і виводить пропорційну аналогову напругу (40 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±20A ACHS-7124 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 1.2 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 20 А і виводить пропорційну аналогову напругу (100 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±50A ACHS-7124 ACS724LLCTR-50AB на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 1.2 мОм) та електричну ізоляцію до 2.4 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 50 А і виводить пропорційну аналогову напругу (40 мВ/А) з центром 2.5 з типовою похибкою ±0.8%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Даний модуль є простим носієм мікросхеми лінійного датчика струму Allegro ±31 А з мікросхемою ACS711 на основі ефекту Холла з виходом несправності перевантаження струмом, який забезпечує низький струмовий вимірювальний тракт (~ 0,6 мОм) та електричну ізоляцію до 100 В. Ця версія датчика приймає двонаправлений вхід струму з величиною до 31 А і виводить пропорційну аналогову напругу, центровану на рівні Vcc/2 з типовою похибкою ±4%. Датчик працює від напруги живлення від 3 В до 5.5 В, тому він може безпосередньо взаємодіяти як з системами 3.3 В, так і з системами 5 В. Датчик має вихідну чутливість до 68 мВ/А.
Даний модуль є простим носієм мікросхеми лінійного датчика струму Allegro ±15.5 А з мікросхемою ACS711 на основі ефекту Холла з виходом несправності перевантаження струмом, який забезпечує низький струмовий вимірювальний тракт (~ 0,6 мОм) та електричну ізоляцію до 100 В. Ця версія датчика приймає двонаправлений вхід струму з величиною до 15.5 А і виводить пропорційну аналогову напругу, центровану на рівні Vcc/2 з типовою похибкою ±5%. Датчик працює від напруги живлення від 3 В до 5.5 В, тому він може безпосередньо взаємодіяти як з системами 3.3 В, так і з системами 5 В. Датчик має вихідну чутливість до 90 мВ/А.
Датчик струму і напруги (макс. 30В/90А), включається між акумулятором і платою APM або Pixhawk, дозволяє вимірювати струм і напругу на батареї. Датчик додатково містить 3А імпульсний стабілізатор напруги (ubec) для управління польотним контролером. Налаштовується через Mission Planner. Дозволяє налаштувати failsave при розряді акумулятора. Силовий роз'єм – Т-конектор.
Датчик струму і напруги (максимально допустимі 25В/90А), включається між акумулятором і платою APM або Pixhawk, дозволяє вимірювати струм і напругу на батареї. Датчик додатково містить 3А імпульсний стабілізатор напруги (ubec) для управління польотним контролером. Налаштовується через Mission Planner. Дозволяє налаштувати failsave при розряді акумулятора. Роз'єм XT60.
Понижуючий регулятор UBEC 3A 2-6S HOBBYWING дозволяє живити бортову електроніку стабільною напругою 5В 3А. На вході приймає напругу від 26В. Перетворювач імпульсний з високим ККД. Є захист від неправильної подачі живлення. Перетворювач захищений металевим корпусом, а вихідні дроти протягнуті в феритове кільце для зниження електромагнітних завад. Світлодіод для індикації нормальної роботи.
Понижуючий регулятор UBEC 3A 2-6S (5В/6В) дозволяє живити бортову електроніку стабільною напругою 5В або 6В з максимальным струмом 3А. На вході приймає напругу до 26В. Перетворювач імпульсний з високим ККД. Є захист від неправильної подачі живлення. Перетворювач захищений металевим корпусом, а вихідні дроти протягнуті в феритове кільце для зниження електромагнітних завад. Світлодіод для індикації нормальної роботи.
