Диммер 220В для Arduino

Данный диммер позволяет управлять нагрузками, подключенными в промышленную сеть 220В мощностью до 2-х КВт с помощью контроллера Arduino. С некоторыми ограничениями можно использовать диммер с мини-компьютерами Raspberry Pi, Orange Pi и др. Разработано и изготовлено Украине!

Так как проект "живой" и разработчики постоянно работают над его развитием – следите за анонсами выхода обновлённых библиотек!

Применение:

• Управление освещением
• Управление двигателями
• Управление силовыми нагревателями и т. д.

Характеристики:

• Напряжение: до 280VAC 50Гц (600V Peak voltage)
• Рекомендуемая мощность без радиатора: до 150Вт
• Рекомендуемая мощность с радиатором: от 150Вт до 2000Вт
• Максимальная мощность с радиатором: до 3000Вт
• Напряжение падения на ключе 1В ±0,1В

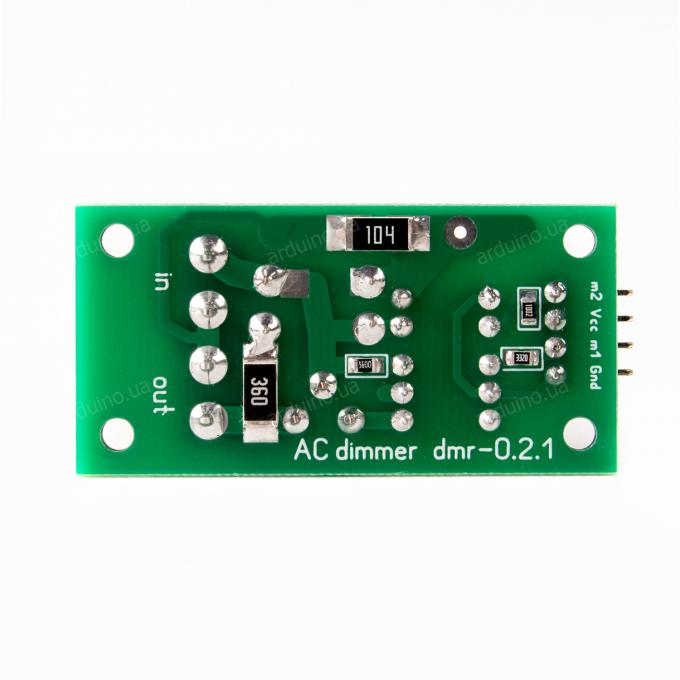

• Размер платы всего 50мм х 25мм

Преимущества:

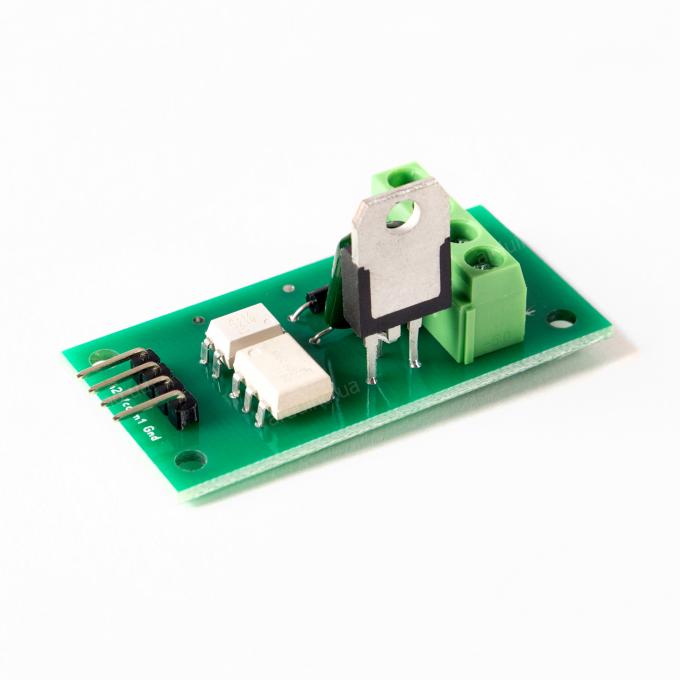

• Удобная компоновка платы:
  • небольшой размер (50*25)
  • 4 крепежных отверстия по периметру

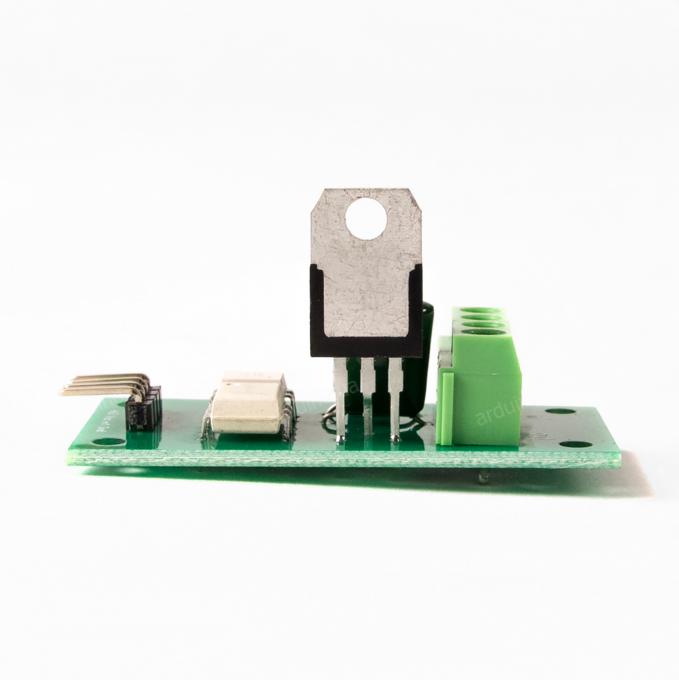

  • Силовой ключ направлен в сторону боковой грани, что позволяет использовать радиатор любого размера и формы в зависимости от мощности (если он нужен)
• Полная гальвано-развязка силовой и слаботочной части
• Предусмотрен RC снаббер (для сглаживания перепадов тока на ключе, в случае работы на высоких токах или с индуктивными нагрузками типа моторов)
• Уменьшен нагрев компонентов фазовой детекции
• Удобная библиотека:
  • - работа в неблокируемом режиме
  • - реализованы различные режимы управления для конкретного типа нагрузки (детально в Тех-док)
  • - возможность каскадирования (работа нескольких димеров одновременно от одного контроллера)
  • - присутствуют примеры

Интерфейс:

Программные ограничения:

Для контроля фазы использовать только D2 (порт M2 диммера подключать к порту D2 АРДУИНО)!!!

Не использовать пины D9 и D10 для ШИМ Analog.Write()!!! только цифровой выход/вход digitalWrite() и digitalRead()

Методы управления (библиотечные функции)

1) Твердотельное реле с котролем перехода через ноль

Данный метод реализован с помощью библиотечной функции SSR_switch – это полная реализация твердотелого реле (SSR) С КОНТРОЛЕМ ПЕРЕХОДА ЧЕРЕЗ НОЛЬ.

Такое реле выгодно отличается от обычного тем, что оно включает нагрузку синхронно с переходом переменного сетевого напряжения через ноль, чтобы избежать скачка тока на реле, от чего чаще всего реле БЕЗ контроля перехода через ноль и выходят и строя.

2) Традиционное симисторное диммирование («сечение полуволн»)

Данный метод реализован с помощью библиотечной функции Value – работает по принципу обычного симисторного диммера, где регуляция мощности происходит путем «отсекания» от синусоиды части тока. Таким образом уменьшается действующее напряжение на выходе, а с ним и выходная мощность.

Подходит для управления освещением и моторами.

Не рекомендовано для управления очень мощными нагрузками.

3) Димминг полуволнами

Данный метод реализован с помощью библиотечной функции Heater - это метод управления мощностью для силовых нагревателей или других высокоинерционных нагрузок. Отличается от обычного диммирования с помощью функции Value как в примере AC_Dimmer_FADE тем, что включения и выключения нагрузки происходят синхронно с переходами через ноль. Это обеспечивает более надежную работу устройства с очень мощной нагрузкой подобно как функция SSR_switch.

НЕ ПОДХОДИТ для управления освещением и двигателем, так как здесь очень большой период диммирования для обеспечения надежности при работе с высокомощными нагрузками, поэтому когда подключить лампочку и попробовать управлять ею с помощью функции Heater она БУДЕТ МЕРЦАТЬ

Примеры использования всех перечисленных методов управления есть в библиотеке, ссылка на которую представлена ниже.

Версия библиотеки 2.0:

1. Реализована возможность одновременной работы нескольких устройств (до 5 шт с возможностью увеличения их количества).
2. Все библиотечные функции работают в неблокирующем режиме.
3. Добавлено подсвечивание функций в библиотеке среды программирования Arduino IDE
4. Добавлен пример скетча трёхканальной работы диммера с потенциометрами где каждый диммер можно независимо регулировать при помощи своего потенциометра.
5. Исправлены мелкие ошибки

Видео работы обновлённой библиотеки:

Ссылки:

• библиотека
• библиотека (v.2)
