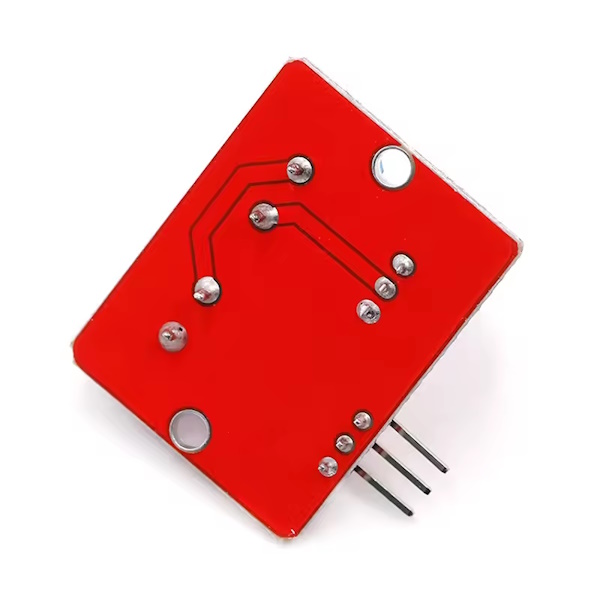

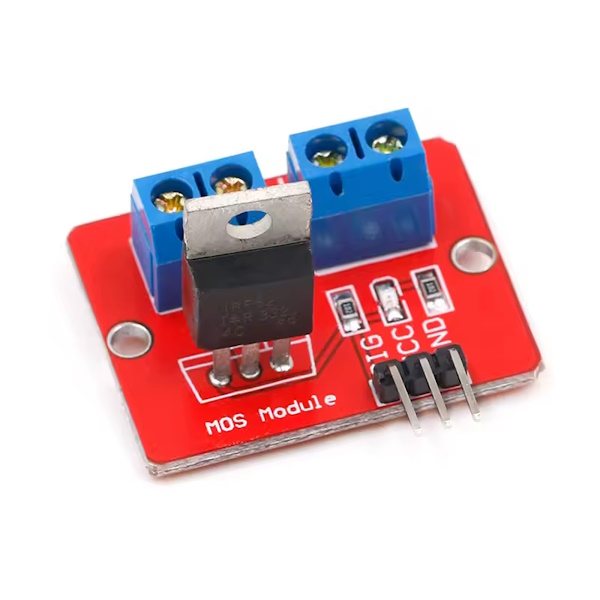

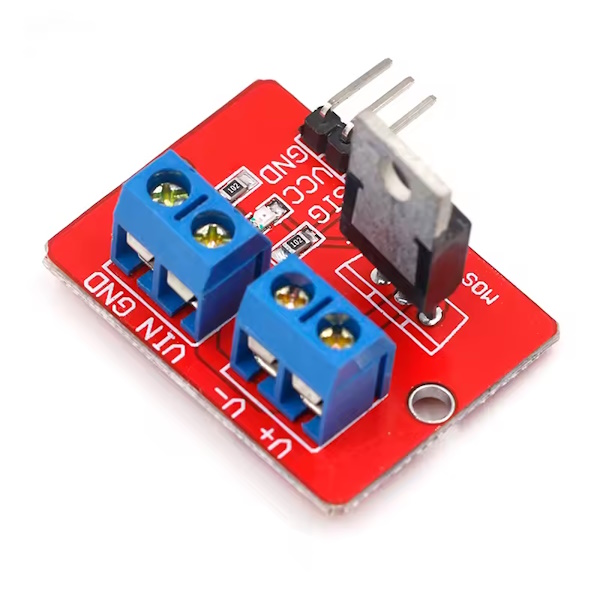

Модуль з транзистором MOSFET IRF520

код: AOC511

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
18 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
22
голосувати
Знайшли дешевше?
  • Модуль з транзистором MOSFET IRF520
  • Модуль з транзистором MOSFET IRF520
  • Модуль з транзистором MOSFET IRF520
  • Опис
  • Відгуки (31)
  • Задати питання

Драйвер на силовому MOSFET транзисторі IRF520 дозволяє вмикати / вимикати потужне навантаження зі струмом до 5А та напругою до 24В. На відміну від реле не має рухомих контактів, які мають звичай підгорати і спрацьовує швидше, а також можливість використовувати ШІМ.

Може управлятися будь-яким мікроконтролером з робочою напругою 5 В. Крім безпосередньо комутації, може управляти навантаженням, з можливістю використовувати ШІМ. Для цього на вхід модуля потрібно подати ШІМ-сигнал, інтенсивність якого буде пропорційна вихідній потужності навантаження. Таким чином, наприклад, можна регулювати яскравість світлодіодної стрічки або регулювати обороти двигуна.

Характеристики:

  • розміри: 33 х 24 мм
  • маса: 10 г
  • керуюча напруга: від 3.5В
  • управління: цифрове
  • вихідна напруга: 0-24В
  • ток: до 5А, при струмі понад 1А необхідно використовувати радіатор

Даташит

Відгуки покупців про Модуль с транзистором MOSFET IRF520

Ян (28.11.2020)

Заказывал два модуля, один оказался не рабочий. Уважаемые продавцы проверяйте товар перед отправкой.

Відповісти

admin (30.11.2020)

Напишите нам на почту - решим этот вопрос.

Відповісти

Евгений (23.09.2020)

Возможно ли управление через ШИМ сигнал с 3.3v логикой от ESP32?

Відповісти

admin (23.09.2020)

При данном напряжении возможна не корректная работа модуля.

Відповісти

Юрий (27.11.2020)

Проверял. Mosfet не полностью открываеться. Если это не критично и небольших токов, То подойдет. Например не надо разжигать на полную светодиодную ленту. Если критично то лучше поставить еще optron между модулем и esp32

Відповісти

Яровенко Леонид (08.08.2020)

Заказывал 2 MOSFET IRF520 оба работают отлично

Відповісти

Алексей (03.08.2020)

Заказал 3, 2-а из которых не рабочие, очень обидно.

Відповісти

admin (03.08.2020)

Добрый день. Напишите нам на почту письмо с описанием как вы его подключали и номером заказа. Мы обязательно с вами свяжемся.

Відповісти

Шупов Сергей (26.05.2020)

Спасибо доставка и прием заказов на высшем уровне...НО и товар классный и на высшем уровне, спасибо...успехов ребята!!!

Відповісти

Игорь (01.05.2020)

Добрый день!
Использую следующую схему:
ИК датчик по срабатыванию подает сигнал на данный MOSFET IRF520 транзистор. НО, все датчики ИК сигнал подают 3В, не смотря на то, что сам датчик питает 5В. Соответственно, данный транзистор полностью не открывается. И получается что, например, с 12В остается 8В. Как реализовать так, чтобы по датчику движения данный модуль полностью открывался?

Відповісти

admin (05.05.2020)

Правильное решение - заменить транзистор. Например на IRLZ44

Відповісти

Богданов Иван (23.01.2020)

Модуль работает нормально. Один минус - при подаче ШИМ сигнала идет помеха в радиоэфир. Проявляется как импульсное "рычание" на период мигания нагрузки. Помогла установка модуля с опторазвязкой.
Магазин рекомендую.

Відповісти

Александр (21.01.2020)

Удобная штука. Переключаю с помощью 3.3 В GPIO пином Raspberry Pi. Управляю питанием насоса 12 В 1 А. Всё работает.

Відповісти

Игорь (12.10.2019)

Mosfet очень гибкий и надежный. Превосходит реле по многим параметрам.

Відповісти

Максим (27.09.2019)

В общем, с заказами всегда все ок. С этим модулем одно НО - рекомендованные радиаторы не подходят сюда без спиливания...

Відповісти

Вячеслав (23.09.2019)

Чудесный дешевый модуль. Всем рекомендую.

Відповісти

Заинчковский Олег Игоревич (19.12.2018)

Работает отлично, как в статическом режиме, так и в ШИМ,Какраз на герлянды к Новому Году,.

Відповісти

Андрей (22.11.2018)

Работает отлично, как в статическом режиме, так и в PWM.

Відповісти

Володя (17.11.2018)

А будет работать, если я должен поставить на вход сопротивление 20кОм? У меня выход 10 Вольт и ограничение по току 20кОм.

Відповісти

admin (19.11.2018)

Должен работать.

Відповісти

Георгий (26.08.2018)

Получится ли логику 3,3В от распберри пай запитать? Или можно на VCC 5В отдельно бросить? ШИМ не нужен.

Відповісти

admin (26.08.2018)

На VCC нужно подать напряжение 3,3В

Відповісти

Коршунов Владимир (27.07.2018)

И по качеству и по цене - все отлично

Відповісти

Станислав (23.03.2018)

с esp8266 получится управлять?

Відповісти

admin (23.03.2018)

Да, получится. Будет ограничение только по максимальному току коммутации.

Відповісти

Ищук Игорь (12.11.2017)

плохо, что на складе маленький объем. устройству-твердая 5

Відповісти

Игорь (08.11.2017)

спасибо, все отлично отрабатывает. спасибо магазину, если цена будет чуть ниже:)

Відповісти

Герасименко Юрий Александр. (28.09.2017)

гарна штука замість реле,не клацає

Відповісти

Павел (05.07.2017)

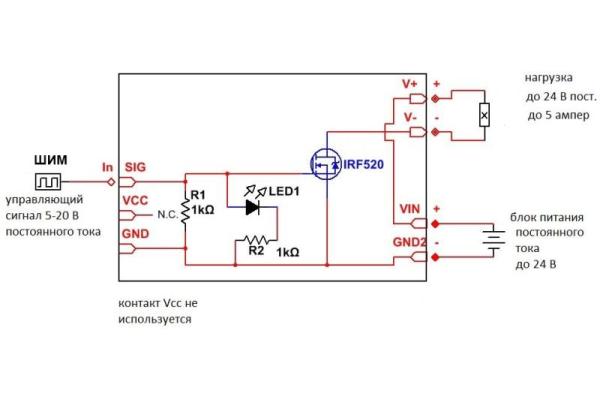

Меня привело в недоумение
V+ V- Обозначение похоже на двуполярный источник питания. Оказалось это нагрузка.
Uin Входное напряжение ?
Там выход должен был быть.
Реально оказалось, что это питание транзистора.

По этому за схему большое спасибо.

Відповісти

Roman (01.07.2017)

отличная штука. Использую для автомобильной автоматики.

Відповісти

Павел (04.07.2017)

Где принципиалка?
