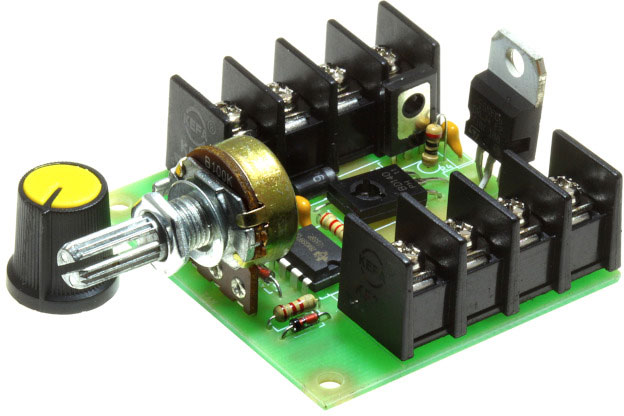

Конструктор "Регулятор PWM 1.5KW обертання двигуна постійного струму K124.2"

Потужний диммер (ШИМ-регулятор потужності) - набір призначений для регулювання середньої потужності та навантаження за допомогою широтно-імпульсної модуляції. Також може використовуватися для регулювання швидкості обертання колекторних двигунів постійного струму, потужності нагрівальних елементів, ламп розжарювання та світлодіодних стрічок 12-24В.

Характеристики:

• Напруга живлення: 12 - 50 В
• Максимальний струм навантаження: 30 А
• Коефіцієнт заповнення ШІМ: 5 - 95%
• Частота ШІМ: ~20 кГц

Опис роботи:

Регулятор складається з змінного генератора, на мікросхемі NE555 і транзистора Q1. На транзисторах Q2 і Q3 зібрано драйвер, що мінімізує комутаційні втрати. Шпаруватість імпульсів змінюється змінним резистором RV1 у межах 0,05-0,95. Живлення на U2 подається зі стабілізатора U1, що обмежує допустимий діапазон напруги живлення 12-30В. При необхідності роботи з напругою живлення від 30 до 50В слід встановити стабілітрон (супресор) D4. При напругах від 12 до 30В замість D4 слід встановити перемичку.

Примітка:

• При використанні слід мати на увазі, що пристрій регулює середній струм у навантаженні, а імпульсний залишається незмінним і максимальним.
• При роботі на навантаженні близьке до максимального, встановити транзистор на радіатор, забезпечити надійне охолодження елементів схеми та плати.
• Змінний резистор встановлювати в останню чергу.

Електрична схема:

Схема розташування елементів
