Конструктор "Генератор функціональний K260"

код: AOC560

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

91 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки (1)
Задати питання

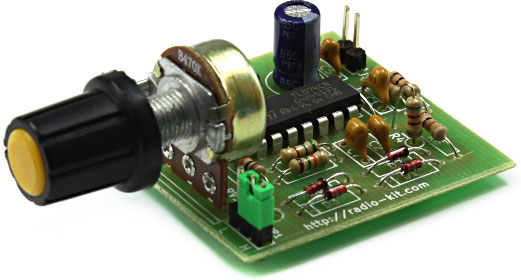

Даний пристрій є простим аналоговим генератором спеціальних сигналів: прямокутного, трикутного і синусоїдального. Буде корисно для тестування радіоапаратури та всіх, хто вивчає радіоелектроніку.

Генерація здійснюється в двох діапазонах, що перекриваються, перемикання між якими здійснюється за допомогою джампера JP1. У крайньому лівому положенні діапазон частот становить 100-1000 Гц, у крайньому правому - 200 Гц - 40 кГц. Регулювання частоти здійснюється потенціометром RV1.

Генератор зібраний на операційному підсилювачі U1. Елемент U1A є тригером Шмітта і виробляє прямокутні імпульси (меандр), які надходять на інтегратор U1B і перетворюються на трикутні. Синусоїдальний сигнал виходить шляхом логарифмування трикутного на діодах D1-D4.

Елементи U1C та U1D служать вихідними буферами. Елемент U2A служить для створення віртуальної землі під час однополярного живлення.

Технічні характеристики:

Напруга живлення, В: 9-18
Тип сигналів: трикутник, прямокутний, синусоїдальний
Діапазон частот: 100 Гц - 40 кГц

Правильно зібраний пристрій готовий до роботи і не вимагає попереднього налаштування, але для визначення частоти генерації слід використовувати частотомір або осцилограф.

Відгуки покупців про Конструктор "Генератор функциональный K260"

Dmytro (22.06.2024)

Таки дійшли руки зібрати й перевірити. Що можу сказати, цей девайс на порядок краще: https://arduino.ua/prod2895-fynkcionalnii-generator-signalov-xr2206-diy
