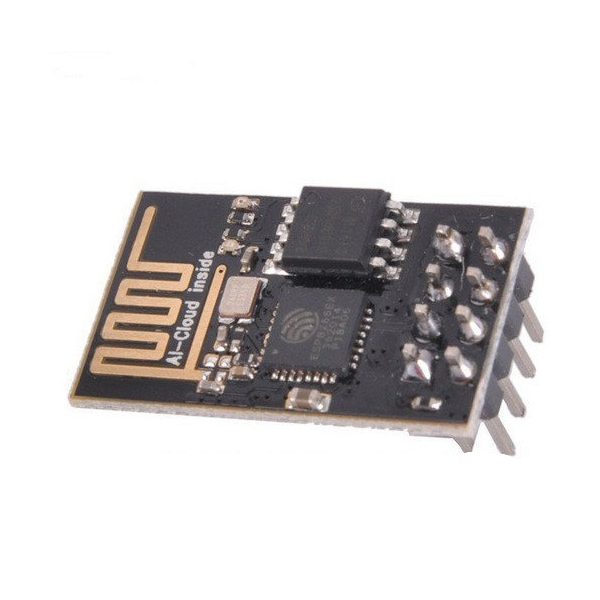

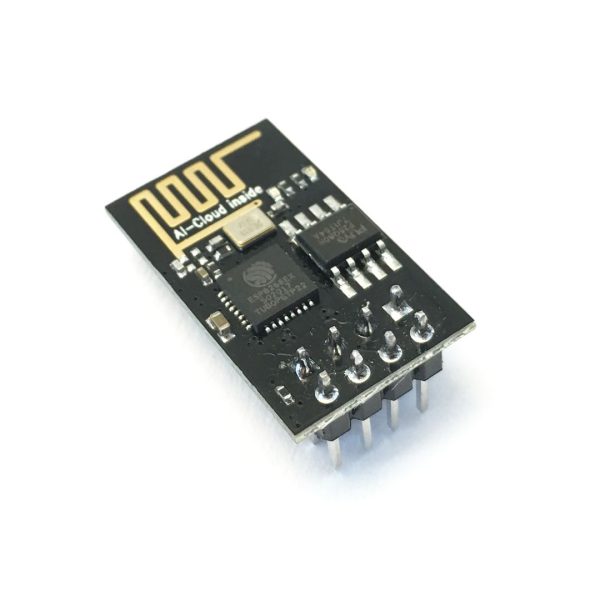

Wi-Fi модуль ESP8266 версія ESP-01

код: AOC288

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: WiFi   ESP8266

57 грн

в наявності на складі



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
43
голосувати
Знайшли дешевше?
  • Wi-Fi модуль ESP8266 версія ESP-01
  • Wi-Fi модуль ESP8266 версія ESP-01
  • Wi-Fi модуль ESP8266 версія ESP-01
  • Wi-Fi модуль ESP8266 версія ESP-01
  • Опис
  • Відгуки (74)
  • Задати питання

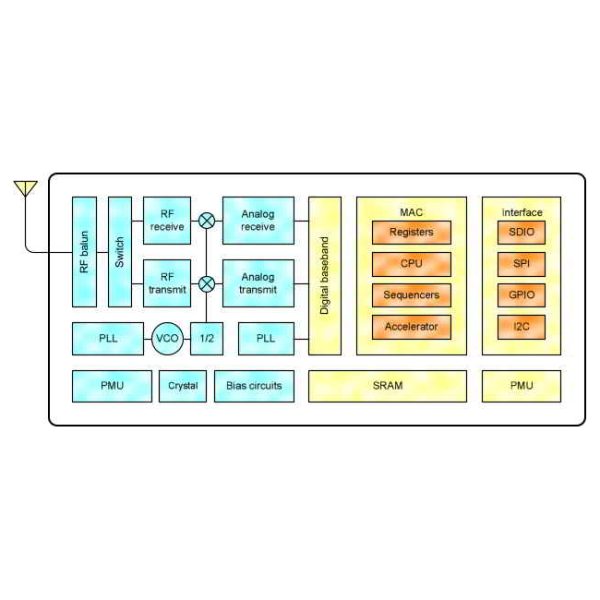

Миниатюрный WiFi модуль на базе микросхемы ESP8266 со встроенным стеком протокола TCP/IP и управлением AT-командами. Чип создан для использования в умных розетках, mesh-сетях, IP-камерах, беспроводных сенсорах, носимой электронике и так далее. Одним словом, ESP8266 появился на свет, чтобы стать мозгом грядущего «Интернета вещей».

Предусмотрено два варианта использования чипа: 1) мост UART-WIFI, когда модуль на базе ESP8266 подключается к существующему решению на базе любого другого микроконтроллера и управляется AT-командами, обеспечивая связь решения с инфраструктурой Wi-Fi; 2) реализуя новое решение, использующее сам чип ESP8266 в качестве управляющего микроконтроллера.

Характеристики:

  • поддержка WiFi протоколов 802.11 b/g/n
  • Wi-Fi Direct (P2P), soft-AP
  • встроенный стек TCP/IP
  • встроенный TR переключатель, balun, LNA, усилитель мощности и соответствие сети
  • встроенный PLL, регуляторы, и система управления питанием
  • выходная мощность +20.5 дБм в режиме 802.11b
  • поддержка диверсити антенн
  • ток утечки в выключенном состоянии до 10 мкА
  • SDIO 2.0, SPI, UART
  • STBC, 1x1 MIMO, 2x1 MIMO
  • A-MPDU & A-MSDU aggregation & 0.4μs guard interval
  • пробуждение и посыл пакетов за время до 22 мс
  • потребление в режиме Standby до 1.0 мВт (DTIM3)
  • размеры: 24.5х14 мм

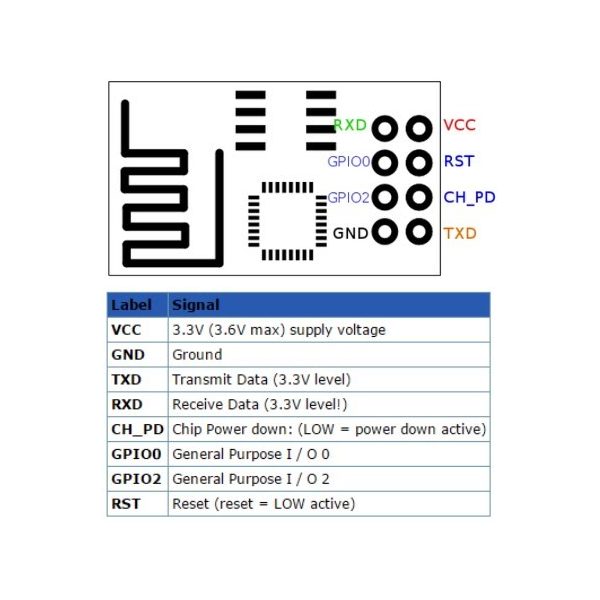

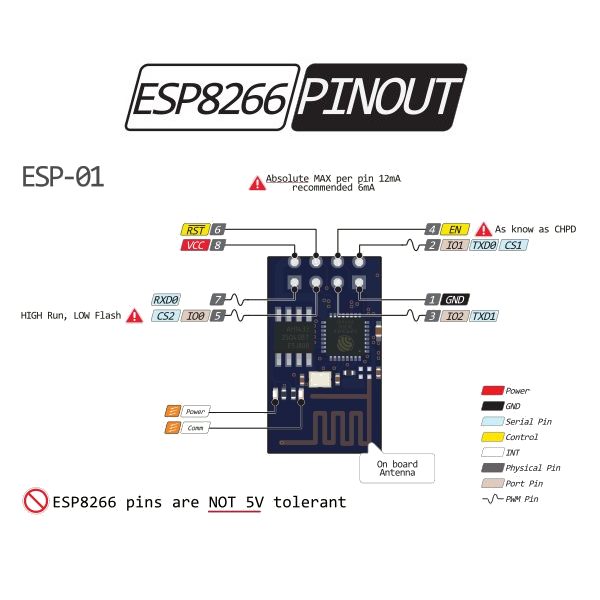

Выводы:

  • Vcc - питание, +3,3В (максимально 3,6В)
  • GND - общий
  • TXD - передача данных (уровень 3,3В)
  • RXD - приём данных (уровень 3,3В)
  • CH_PD - выключение модуля (низкий уровень активный, для включения модуля следует подать Vcc)
  • GPIO0 - вывод общего назначения 0
  • GPIO2 - вывод общего назначения 2
  • RST - сброс модуля (низкий уровень активный)

Ссылки:

Відгуки покупців про Wi-Fi модуль ESP8266 версия ESP-01

Aндрей (13.11.2020)

Модуль не отвечает на AT команды. Более того, ни на каких скоростях обмена ни Arduino IDE ни ESPlorer не могут установить с ним соединение в принципе.

Подключал и к Arduino и пытался управлять им AT командами, и через вот такой адаптер
https://arduino.ua/prod3262-usb-perehodnik-dlya-programmirovaniya-i-otladki-modylei-esp-01-i-esp-01s
пытался управлять им на прямую с компа - не работает. Не управляется, не прошивается.

Светодиод за то горит )))

Итого: маленький красный светодиодик за 57грн с восемью ножками ))))

Відповісти

admin (14.11.2020)

Напишите нам на почту - решим этот вопрос.

Відповісти

Андрей (19.06.2020)

На AT команды не отвечает.
Подключен через адаптер, с преобразованием уровней.
Так же подключал через адаптер для программирования, в режиме не Prog.
9600 115200 57600
Но при этом создается точка доступа, незащищенная.
Значит он жив, почему же молчит ?
Думал обновить FW но ... никак ....

Спасибо.

Відповісти

admin (24.06.2020)

Опишите, пожалуйста, подключение модуля нам на почту.

Відповісти

Андрей (13.11.2020)

У меня таже самая история.
Диод горит - и в принципе на этом всё.
Не отвечает ни на что. Ни на AT ни диагностический мусор при старте не плюёт на TX

Відповісти

admin (18.11.2020)

Опишите проблему нам на почту.

Відповісти

Сухецький Іван (15.10.2018)

Дуже хороший модуль, простий у використанні, використав його для того аби зібрати дивайс описаний тут https://www.instructables.com/id/ESP8266-WiFi-DHT22-Humidity-Sensor/

Відповісти

Алексей (02.08.2018)

Модуль отказывается отвечать на AT команды (CR+LF включено). Подключал все по схеме, CH_PD подтягивал к VCC резистором на 10кОм, пробовал все скорости, питание 3.3 брал от "Питание для макетной платы от Роботдин", купленным у вас же (перемычка выставлена на 3.3) -- ноль на массу. ЧЯДНТ?

Відповісти

admin (02.08.2018)

Для данного модуля требуется источник питания, обеспечивающий ток не менее 600мА для напряжения 3.3В.

Відповісти

Алексей (02.08.2018)

Но там же по питанию для макетки написано 1А

Відповісти

admin (02.08.2018)

Уточните, пожалуйста, какое входное напряжение подается на модуль питания.

Відповісти

Алексей (02.08.2018)

3.3В, конечно (БП 9В, 1А на питание макетки, перемычкой выставлено 3.3В)

Відповісти

Максим (06.07.2018)

Покупал данный модуль в январе 2018 года. Дали версию ESP-01S (написано на корпусе) с подписями выводов и конструкцией как на фото, 1Мб памяти (чип памяти по ширине совпадает с wi-fi чипом), завелся с пол оборота - IO0 на GND во время включения и снять с земли после компиляции (прошиваю адаптером). Случайно спалил один из Rx Tx его выводов, перестал прошиваться. Ну небеда, пришел купить такой же в июне. Дома обнаружил что вместо качественного модуля дали какое-то недоразумение: флюс не смыт, надписей нет, конструкция другая (не совпадает с фото), 0.5Мб памяти (чип меньше wi-fi чипа) ну и самое главное при тех же действиях не прошивается. Тоесть за свои деньги получил тучу гемора с вычитыванием мануала. Теперь снова выкраивать время и ехать забирать деньги за некачественный товар. Лучше закажу в Китае. Репутация магазина зарабатывается месяцами, а теряется намного быстрее.

Відповісти

admin (10.07.2018)

Возможно некоторые модули и выглядят непритязательно ввиду их цены, но главное - они работают. Иначе бы мы просто сняли партию с продажи и не подсовывали брак.
На счет репутации - говорите за себя, и вспомните, как вы начали диалог. И при этом, средства Вам вернули, хотя прошел 1 месяц со дня продажи.

Відповісти

Максим (11.07.2018)

Выяснил причину неработоспособности модуля: брак в чистом виде. К сожалению. Были замкнуты ножки на чипе ESP8266EX. Пришлось поработать иголочкой и разомкнуть их. После этого модуль начал прошиваться. Повезло. Просто лень было к Вам ехать, поэтому про возврат средств Вы меня с кем-то перепутали (да и историю покупок можно было посмотреть - комментарий был отправлен в день покупки).
Ну нельзя продавать такого паршивого качества партии.

Надеюсь негативный отзыв отрезвит Вас немного и вернет на путь внимательности.

Відповісти

MonteShot (16.06.2018)

Здравствуйте, хочу прошить ESP-link, но XTCOM_UTIL не может соединиться с устройством. Порт нашел, к земле подтянул, все скорости перепробовал (мб бракованная попалась). Подскажите, пожалуйста, как перепрошить ESP-01.

Відповісти

MonteShot (19.06.2018)

Отвечая на свой комментарий от 16.06.2018. NodeMCU
успешно прошил модули на esp-link. Адреса boot.bin-0x00000, user1.bin - 0x01000, blank.bin - 0x3FE000. Оба модуля шились на 115200, Flash size - 1Mbyte.

Відповісти

Виталий (13.06.2018)

Детали припаяны криво, залито флюсом (даже антенна), ...

Відповісти

Евгений (05.06.2018)

Отличный модуль, всё работает, хорош, чтобы начать знакомство с esp8266 и программированием под него.
Без проблем работает с переходником http://arduino.ua/prod1075-usb-2-0-uart-ttl-3-3v5v-perehodnik-na-pl2303hx (и отдельным питанием).

По модулю:
- во-первых, мой модуль несколько отличается на вид по сравнению с фотографиями на сайте (нет надписей и немного другое расположение некоторых элементов на плате);
- во-вторых, версия прошивки новее, чем заявлено в описании (это не минус, я полагаю, но вдруг кому важно)
AT version: 1.3.0.0
SDK version: 2.0.0

Из минусов, лично для меня:
- таки маловато выводов, не везде можно применить
- невозможно использовать deep sleep (можно допаять проводок к одной из ног чипа, но мои руки не осилили :))

Відповісти

Максим (05.05.2018)

Есть арудино мега и этот модуль, вопрос как соеденить их по сериал порту ( отсылать нужно массив данных )

Відповісти

admin (07.05.2018)

Для Меги используется любой свободный аппаратный порт. Для ESP8266 можно использовать программный.

Відповісти

Демидюк Павло (12.04.2018)

Не дивлячись на те, що є новіші версії, захотів спробувати саме ESP-01. Пам''яті в 1Мб достатньо, щоб прошити MicroPython - ом. Під''єднав DHT-11, котрий по протоколу mqtt посилає дані на mosquito - сервер.

Відповісти

Alexander (24.04.2018)

Дайте, пожалуйста. линк на питоновскую прошивку. Очень любопытно.

Відповісти

Шабаранський Тарас (01.02.2018)

Прикольний модуль, прийшов за 3 дні, працює нормально.

Відповісти

Вадим (03.01.2018)

Какая дальность сигнала этого модуля?

Відповісти

admin (03.01.2018)

До 40 метров на открытой местности.

Відповісти

Илья (06.10.2017)

Забил нулями. Прошил несколькими прошивками.
Получил точку доступа. Но вот по com-порту какая то несуразица.
Всегда ответ на AT - AT
Все что отправляется возвращается в консоль.
При ресете выдает кучу мусора в конце ready
Кто то подскажет куда рыть?
*Пробовал питать как от UART конвертора так и от Ардуино Мега.

Відповісти

admin (06.10.2017)

При ресете и должно выдавать мусор... Это выводится диагностическая информация на скорости 74480.
Это особенность данного чипа...

Відповісти

Илья (06.10.2017)

Это понятно. Про "мусор и ready" для информации что коннект по компорту есть. Вопрос почему неадекватный ответ на команды AT?

Відповісти

Іван (20.09.2017)

А який об''єм флеш пам''яті? дякую

Відповісти

admin (21.09.2017)

1Mb

Відповісти

Илья (22.07.2017)

Подключил модуль через UAR-USB конвертер (http://arduino-ua.com/prod1365-konverter-usb2-0-uart-na-ch340g). Питание и CH_PD через резистор на 10кОм. Модуль начинает быстро моргать красным светодиодом и очень тускло синим. Что я могу сделать что-бы подключить модуль правильно?

Відповісти

admin (25.07.2017)

Вариант схемы подключения есть на странице товара. Схема рабочая.

Відповісти

Богдан (18.06.2017)

2nd boot version: 1.5
SPI Speed: 40 MHz
SPI Mode: DIO
SPI Flash Size & Map: 8 Mbit (512+512)
AT version: 1.1.0.0 (May 11 2016)
SDK version: 1.5.4 (baaeaebb)

Відповісти

Юрий (06.06.2017)

Модуль - пушка, доставка - ракета.

Відповісти

Дмитрий (28.03.2017)

Ох, и "натанцевался" я с подключением этого модуля. И так и сяк... Блин! Пока TTL преобразователь не подкинул, не заработал:)

Відповісти

Димченко Александр (09.03.2017)

Доставка оперативная. Плата работает. Спасибо за работу.

Відповісти

Игорь (05.03.2017)

Какое максимальное количество соединений поддерживает?

Відповісти

admin (09.03.2017)

Количество соединений определяется сложностью запросов.

Відповісти

Лаврик Илья (03.03.2017)

была маленькая царапина на модуле, он был запечатан, нет притензий к продавцу, но модуль пока так и не получилось завести

Відповісти

admin (09.03.2017)

Эти модули очень живучие. Проверьте правильность подключения и достаточность мощности источника питания.

Відповісти

Abirvalg (19.02.2017)

Подскажите, можно ли шить в модуль последний nonos SDK v2.0.0? Хватает ли памяти у этого модуля?

На запрос о версии модуль выдает:

AT version:1.1.0.0(May 11 2016 18:09:56)
SDK version:1.5.4(baaeaebb)
Ai-Thinker Technology Co. Ltd.
Jun 13 2016 11:29:20

Відповісти

Александр (13.01.2017)

Подскажите, пожалуйста, распиновку модуля. Модуль имеет темный (черный) цвет.

Відповісти

admin (16.01.2017)

Распиновка приведена на странице товара.

Відповісти

Данил (24.08.2016)

Магазину как всегда респект за оперативную доставку: днём заказал, на следующий день утром забрал.

По модулю: отличная штука за колоссально маленькую цену. Соединение держит хорошо, всё запросы проходят.
Внимание! При использовании с Ардуинами (всеми, кроме Due) — обязательно делайте делитель напряжения (1 кОм -- 2 кОм) на пин TX ардуины. От логического уровня 5 вольт на своём RX модуль умирает через пять часов работы.

Відповісти

Илья (26.07.2016)

Можно ли с помощью модуля(клиент) подключаться к телефону? Какова возможна задержка при передачи данных с arduino на пк/телефон?

Відповісти

Dmytro (15.05.2016)

Заказав модуль получил его уже на следующий день. Все оперативно и профессионально. Доволен сервисом!

Відповісти

Сергій (13.05.2016)

У квітні робили замовлення компонентів для переможців Всеукраїнської олімпіади з електроніки. Серед іншого замовили Wi-Fi модуль ESP8266 версия ESP-01.
Дякуємо ARDUINO-UA.COM за якісну організацію роботи, оперативне уточнення деталей замовлення та швидку доставку компонентів - фактично за 1,5 доби, це для нас було дуже важливо.
Окрема подяка за зроблену для університету знижку!
Студенти, що користуються компонентами, задоволені.

З повагою,
Оргкомітет Всеукраїнської студентської олімпіади з електроніки http://inel.stu.cn.ua/olympiad/
Чернігівський національний технологічний університет http://stu.cn.ua/

Відповісти

Агеев Константин (08.02.2016)

Хороший продавец,модуль доставили быстро, еще не проверял в работе!

Відповісти

Troll (20.01.2016)

Працює. Кльова штукенція!
Машазину - подяка за оперативність.

Відповісти

Валентин (13.01.2016)

Доставка как всегда радует.Спасибо.

Плата рабочая, завелась на SoftwareSerial при скорости 115200 baud.

Питание от преобразователя ардуины 3.3 В с внешним источником. (смотрите на свои платы, она ест около 250 мА)

Відповісти

Iakoff (24.08.2015)

Поженил модуль с ардуино уно.
отлично работате, но т.к. вешал на софтверный сериал, пришлось опустить скорость обмена до 9600.
На хардверном сериале работал вообще без вопросов.
Всем рекомендую вешать преобразователь уровней типа (http://arduino-ua.com/prod557-Preobrazovatel_logicheskih_yrovnei), а не резисторами делить и тянуть.

Відповісти

Роман Анатольевич (03.08.2015)

Модуль доставили вовремя. Все рабочее. Благодарю.

Відповісти

Леньо Александр Михайлович (27.06.2015)

Модуль хороший.
Обслуживание магазином отличное

Відповісти

Артем (30.05.2015)

Модуль потенциально очень классный, но "нежный". Частенько уходит в ребут просто от касания рукой, требователен к питанию, при использовании не рекомендую оставлять какие-либо ноги в воздухе, все подтягивать через резисторы.
Вчера, внезапно, стал сыпать ошибки бутлоадера и оживить его не удается.
Кстати, это esp-01, есть еще 11 версий на которых распаяно значительно больше пинов за счет чего их можно использовать как самостоятельный контроллер без всяких ардуино

Відповісти

Красковский Анатолий Ю (12.04.2015)

Применён для создания простого web сервера управления
прибором , получился простой и надёжный интерфейс управления прибора через WI FI как от ноутбука так и от смартфона , использована прошивка AT за январь 2015 года плата супер фирме спасибо за быструю реакцию на заказ

Відповісти

илья (07.02.2017)

Доброго времени суток Анатолий. Если Вас не затруднит, поделитесь материалами, где можно почитать про это решение.

Відповісти

Ігор (29.03.2015)

Добрий день всім!

Скажіть будь ласка чи є ймовірність, що ESP8266 живий і здоровий, якщо був підключений за такою схемою:
http://3.bp.blogspot.com/-WvCkvhPaKzg/VN9s8y6hm5I/AAAAAAAAZNw/vZTQVeLxggw/s1600/WiringDiagramEsp8266.png

Відповісти

Анатол (07.05.2015)

Так буде працювати.
Перекинь Tx->RX, RX->Tx и резистор CH_PD на Vcc через опір

Відповісти

Анкудинов Александр (27.03.2015)

Модуль отличный, полностью рабочий, пришел быстро.

Відповісти

Олег (03.03.2015)

Модуль стоит своих денег, даже не смотря на сыроватость прошивки.

Відповісти

Оприщенко Владимир Юрьевич (27.02.2015)

Проверил - работает. Увидел больше WiFi-точек чем смартфон. Несколько терминалов перебрал, у меня нормально работать стал через LuaLoader (http://benlo.com/esp8266/index.html#LuaLoader). По умолчанию была скорость 9600, версия 0018000902-AI03.

Відповісти

Варавин Антон (15.02.2015)

модуль классный, простой, он очень требователен к качеству питания и иногда самопроизвольно вешается, правда быстро восстанавливается. Его цена мелкие недостатки покрывает. Пробуем увеличить стабильность.

Відповісти

Иван (06.02.2015)

1. Можно ли VCC 3.3в запитывать от 3.3 UNO или MEGA
2. Так как логика модуля 3.3 а логика UNO или MEGA 5вольт то возможно ли просто соединять эти сигналы напрямую?

Відповісти

Иван (09.02.2015)

Сформулирую более правильно:
1. Можно ли VCC3.3 модуля запитывать от VCC 3.3 UNO или MEGA. Хватит ли току?
2. Так как логика модуля 3.3V а логика UNO или MEGA 5V, то возможно ли соединять сигналы RX, TX напрямую?

Відповісти

Аатолий (18.03.2015)

При питании от плат Ардуино 3,3V особых проблем нет единственно нужно смотреть какой стабилизатор стоит на самой плате Ардуино они могу быть на 100мА очень маленькие (PRO MINI )-этого мало, нужен дополнительный стабилизатор, и большего размера на 800мА - к этим платам можно подключать ,ток при передачи может возрастать до 250 мА
К платам с питанием 5V подключать надо через резистивный делитель: от Ардуино 1,8 КОм и на землю 3,3 КОм плюс свой стабилизатор на 3,3V иначе нельзя - спалите модем
Для работы с USB самый оптимальный Foca v2.2(без переделок и переключив на 3,3V)
По переходнику Foca v2.2 - бывают потделки - и этот магазин не исключение - не работает с новыми драйверами для FTDI232RL - противодействие производителя против потделок - решение -устанавливайте старые драйвера - не старше версии 2.08

Відповісти

Сергій (16.01.2015)

Проблема вирішилась - потрібно CH_PD на Vcc через опір (я брав на 10кОм).

Відповісти

Сергій (15.01.2015)

Пробую під’єднатись за допомогою такого конвертера: http://www.dfrobot.com/index.php?route=product/product&product_id=147 але безуспішно. Як тільки підключаю CH_PD до Vcc (+3.3V) ковертер зникає з переліку юсб пристроїв і починають блимати дуже швидко Тх і Рх світлодіоди.
Скажіть будь ласка яка версія прошивки стоїть на Ваших модулях і яку швидкісь порту потрібно виставити (пробував 9600, 57600 і 115200). В чому може бути проблема? FTDI конвертер 100% робочий.

Відповісти

Александр (21.05.2015)

Сергій, у менф заработало с такими параметрами:
void setup() {
Serial.begin(9600);
Serial.setTimeout(5000);
ESPSerial.begin(115200);
}
void loop()
{
if ( ESPSerial.available() )
Serial.write( ESPSerial.read() );

if ( Serial.available() )
ESPSerial.write( Serial.read() );
}
подключение к Ардруино по этому мануалу:
https://petestechprojects.wordpress.com/tag/esp8266/page/3/

Відповісти

Андрей (22.11.2015)

В инете куча примеров где сколрость сериал порта к этому модулю ''9600'' "http://arduino-er.blogspot.com/2015/04/arduino-due-esp8266-to-join-ap.html"

но у меня с клоном DUE тоже заработало только с "115200". Почему так?

Еще такой вопрос нужно ли обновлять прошиву на этом модуле?

Відповісти

admin (23.11.2015)

Версия прошивки разная в зависимости от поставщика но одна из самых последних. Проблема может быть связана с питанием. Модули очень критичны к качеству питания 3.3В.

Відповісти

Андрей Журавель (27.10.2016)

Почему у меня работают только команды:
AT
приходит ответ
OK
и
AT+GMR
приходит ответ
+GMR: 7.80.2.51
а на остальные команды ответ ERROR
AT+RST
приходит
ERROR

AT+CWMODE=3
ERROR

Відповісти

admin (28.10.2016)

Часто проблема возникает при слабом питании модуля.

Відповісти

Красковский Анатолий Юрьевич (09.01.2015)

Очень "вкусный" модуль. Позволил создать соединение Ардуино с удалённым сервером без сильных танцев с бубном.Подходит к всем платам где есть свободный COM порт , обращение по AT командам и не так много настроек.
В модуле была вшита предпоследняя версия ПО
Спасибо магазину за оперативность

Відповісти

Написати відгук:

і'мя:

Текст:

Фото:

Є питання по "Wi-Fi модуль ESP8266 версія ESP-01" ?

Ваше і'мя:

Email:

Питання:

Також рекомендуємо ознайомитися:

Шановні друзі! Ми намагаємося тримати на сайті інформацію про наявність товарів та ціни на них в актуальному стані. Коригування відбуваються постійно. Якщо ви знаходите ціну на товар завищеною, напишіть нам про це із посиланням на товар. Ми розглянемо лист та чи обгрунтуємо ціну, чи підкоригуємо її. Асортимент магазину дуже великий та іноді бувають помилки в ціноутворенні, особливо при скачках курсу долара. Дякуємо за розуміння.
оплата картами Visa і MasterCard
