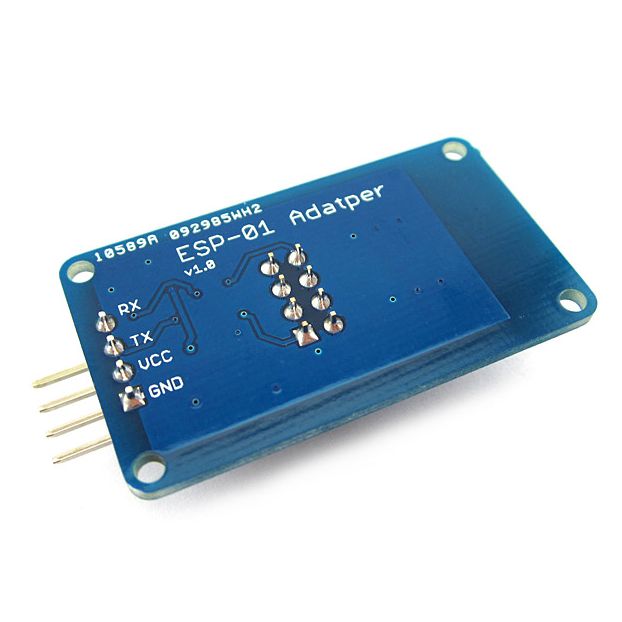

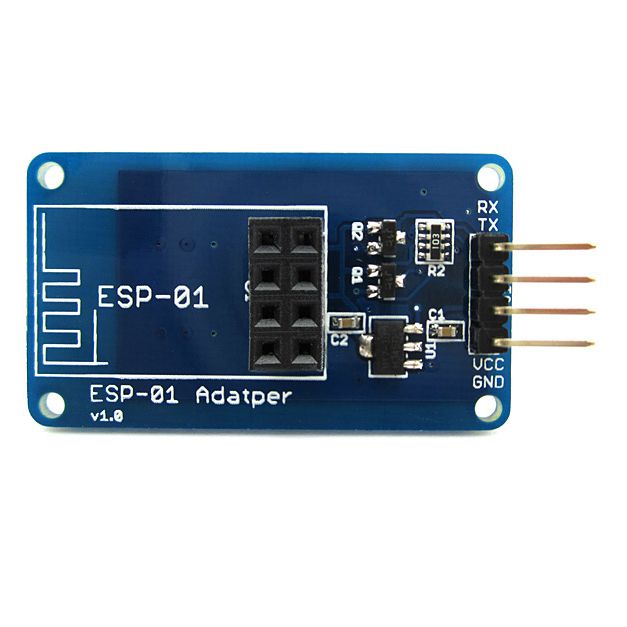

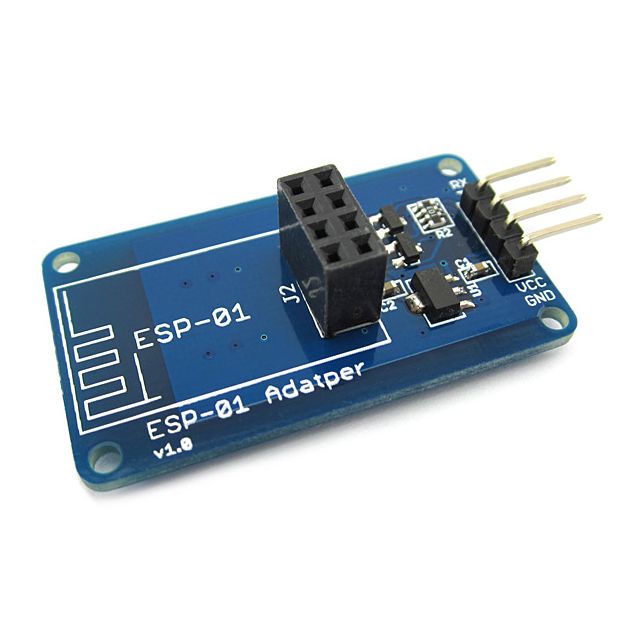

Модуль адаптера для Wi-Fi ESP-01 зі стабілізатором напруги 3,3 В та схемою перетворення рівнів 3,3/5 В допоможуть зробити мікроконтролер Ардуїно простим у використанні з модулем ESP-01. Цей адаптер можна використовувати з будь-яким Arduino UNO R3 або сумісним контролером. Не забувайте, що пін CH_PD модуля ESP-01 має бути притягнутий до живлення під час програмування! Характеристики:
Посилання: Відгуки покупців про Адаптер питания и подключения ESP-01 для Ардуино Александр (13.08.2024) ESP-01s. admin (13.08.2024) Доброго дня. Напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання. ВідповістиZeeGloo (23.12.2022) https://protosupplies.com/wp-content/uploads/2018/06/ESP8266-ESP-01-Adapter-Schematic.jpg admin (25.12.2022) Добрый день, электрическая схема модуля приведена в ссылке к описанию. ВідповістиAnton (31.08.2022) Адаптер немного облегчает работу с ESP01, но том виде в котором он продается UART работает только на обмен данными с ESP01, но прошить не получиться. Для того чтоб ввести модуль в режим прошивки нужно подать GND на GPIO 0 и перезагрузить модуль. Для этого можно припаять тактовую кнопку между GND и GPIO 0 снизу платы. Тогда для прошивки нужно будет зажать кнопку и выключить-включить провод питания от USB-UART переходника (или сам переходник выключит-включить в USB). После этого плата перейдет в режим загрузки, кнопку можно отпустить и загружать скетч из Arduino IDE. Володимир (24.05.2022) Доброго дня. Нещодавно купив цей модуль для спрощення схеми, викинувши дільник напруги. АТ команди з консолі працюють добре, але при спробі приєднання до WiFi точки отримую постійно FAIL. На WiFi роутері видно, що ESP-01S модуль пробує приєднатися, але від''єднується через високий рівень шуму. admin (25.05.2022) Доброго дня. Можливо проблема полягає у поганому живленні, наприклад якщо використовувати не блок живлення а зарядниц пристрій, можливо ще погане підключення дротів. Перевірте на стабільному живленні (наприклад лабораторний блок живлення), а також перевірте усі підключення. ВідповістиВолодимир (26.05.2022) Живлення від блоку живлення D-Link. Схема зібрана на макетній платі. Спробую все перепаяти і подивитися. дякую за відповідь. ВідповістиГозак Ярослав (13.09.2020) Сильно упростил жизнь. Количество контактов уменьшилось в 2 раза, что невероятно упростило упражнения с ESP ВідповістиЕвгений Нечипорук (24.05.2020) Работает хорошо. Удобная штука. Мне лично не хватает пинов на GPIO, но вопрос решаемый легко. ВідповістиВиталий (13.02.2020) Здравствуйте. Все же не ясно как его подключать и настраивать ВідповістиВиталий (14.02.2020) Подключил к этому адаптеру ESP-01S (купил тоже у вас). Подключил к Arduino nano: VCC - 5V, GNG-GND, RX-RX, TX-TX. для проверки на Arduino замкнул RST-GNG. При подключении USB ESP один раз моргает синим. Точка доступа WIFI появляется. В мониторе ком-прта тишина на всех скоростях. AT команды не проходят на всех скоростях. Что я делаю не так? ВідповістиАлександр (09.07.2019) Работает. Сергей (20.04.2019) Добрый день. Купил у Вас этот модуль и для удобства подключения переходник под него. При начальном включении модуль шлет по сериалу: Сергей (12.02.2019) Можете посоветовать нормальную схему (а лучше статью) для использования данного модуля в связке с esp-01? Відповістиadmin (13.02.2019) Вот несколько ссылок: Сергей (14.02.2021) Какое отношение имеют, данные вами ссылки, к адаптеру ESP-01 обсуждаемому в данной теме? Или так, просто чтоб отвязались? ВідповістиОстащенко Александр (19.08.2018) Підтримую попереднього дописувача . Завдяки модулю , не треба заморочуватися із платою живлення та узгодження рівнів . Плюс розмір і ціна - позитивчик . Рекомендую . ВідповістиТарас (04.03.2018) Замовляв даний модуль для підключення ESP-01 до Arduino. Рекомендую його використати замість самостійного збору схеми на пониження напруги до 3.3В та зміни рівня сигналів. Спрощує монтаж загальної схеми. Andrew (04.05.2025) Як використовувати вихід OI02 з плати есп01, через цей адаптор? На адапторі тільки 4 виводи Vcc,Gnd, Rx, Tx. Відповістиadmin (05.05.2025) Доброго дня. Цей адаптер використовується для з''єднання ESP з Arduino, тому на ньому всього чотири контакти. ВідповістиНаписати відгук: Є питання по "Адаптер живлення і підключення ESP-01 для Ардуіно" ? Також рекомендуємо ознайомитися:
