HX711 Двоканальний модуль датчиків ваги (тензодатчиків)

код: DAT156

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
24 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
14
голосувати
Знайшли дешевше?
  • HX711 Двоканальний модуль датчиків ваги (тензодатчиків)
  • Опис
  • Відгуки (9)
  • Задати питання

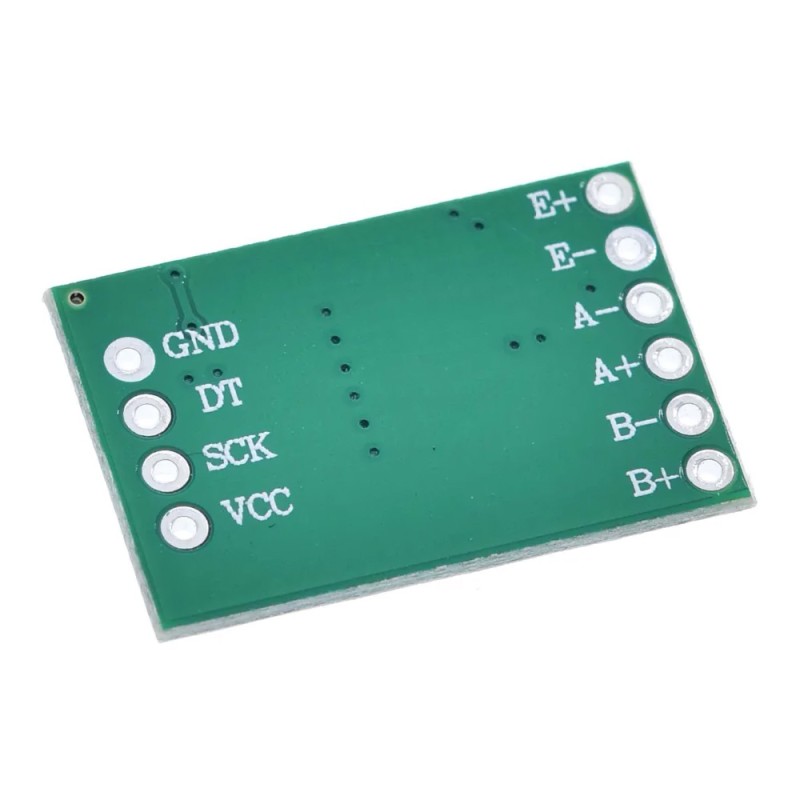

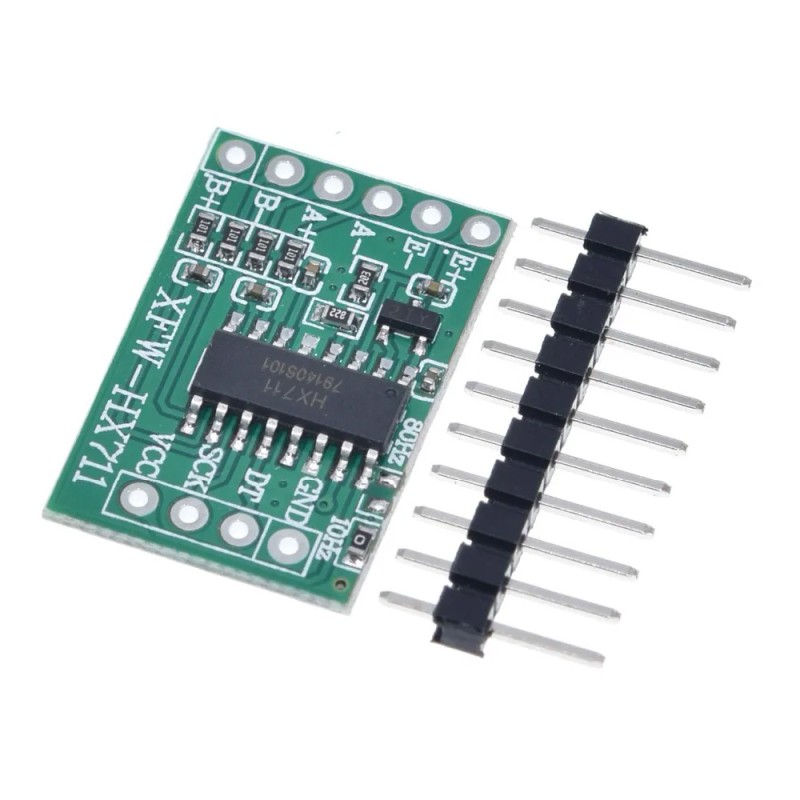

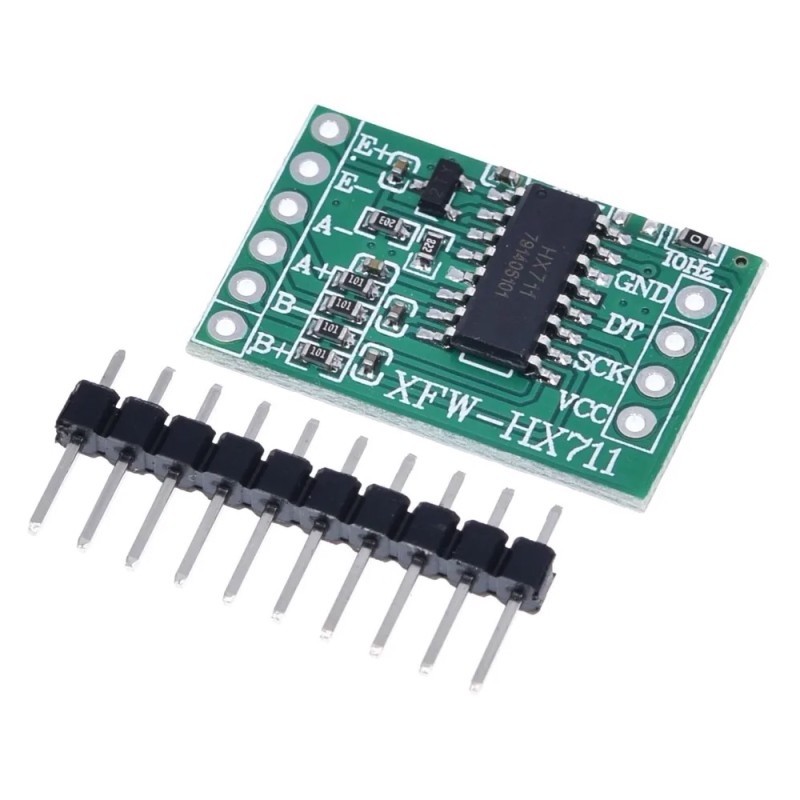

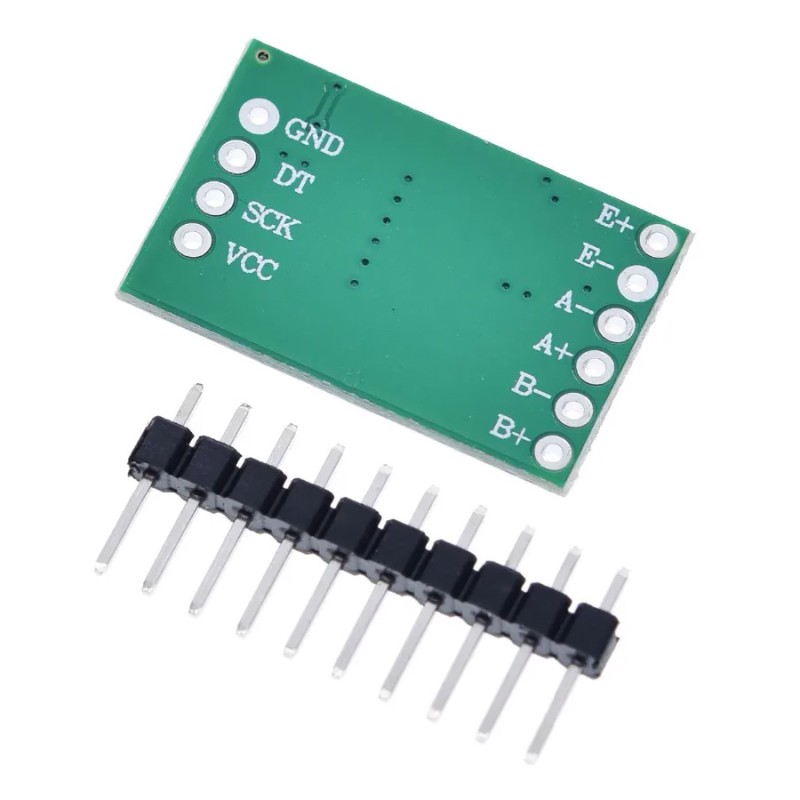

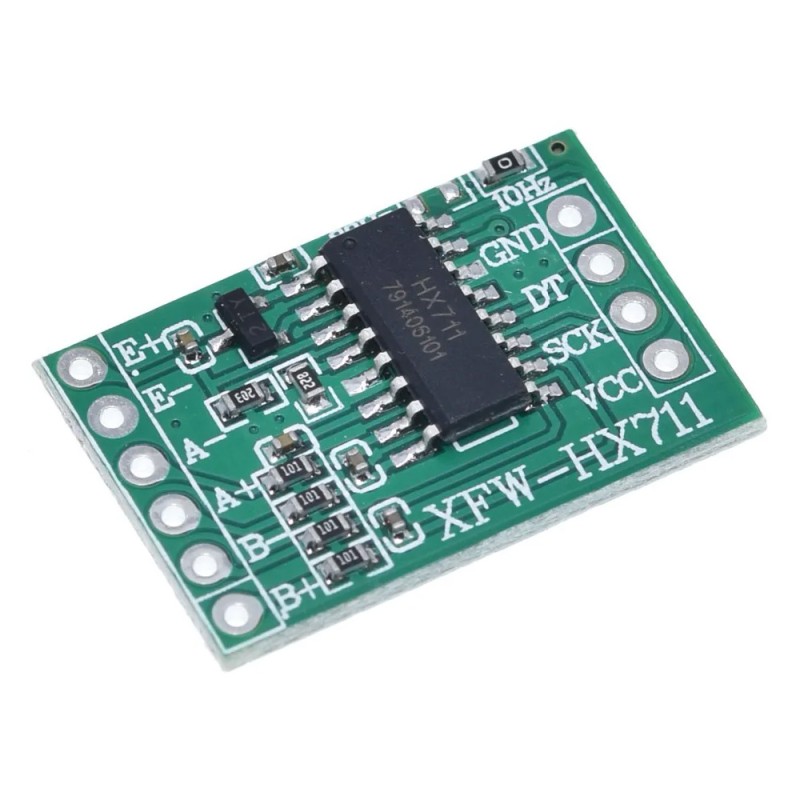

Високоточний двоканальний модуль підключення резистивних датчиків тиску (тензодатчиків) побудований на чіпі HX711. Модуль дуже простий в підключенні (всього два сигнальних дроти) і у використанні. Є готові бібліотеки для використання його з контролерами Arduino.

Специфікація

  • Диференціальний вхід з напругою: ± 40 мВ (Повномасштабна диференціальна вхідна напруга ± 40 мВ)
  • Точність перетворення: 24 біт (24 біт / D конвертер.)
  • Частота оновлення: 80 Гц
  • Робоча напруга: 5 В постійного струму
  • Робочий струм: <10 мА
  • Розмір: 38 x 21 x 10 мм

Документація

Відгуки покупців про HX711 Двухканальный модуль датчиков веса (тензодатчиков)

Тарас (04.03.2021)

Ка мне подключить к нему тензодатчик на 40 кг?
У модуля на выходе 4 вольт питания датчика. А мне нужно что бы не меньше 5 вольт.
Можно контакты датчика подключить к общей 5в и GND?
И можно ли считать с тензодатчика подключеного к 12 вольтам?

Відповісти

admin (05.03.2021)

12В - нет. Возможно Вам понадобится другая интерфейсная микросхема...

Відповісти

Максим (05.08.2018)

Опробовал свой.

Да, шум будет поболее обещанного 90 nv rms на 80 герцах.
У меня с 2-кг датчиком получилось около 473 отсчетов, среднеквадратичных. Что 20 mV диапазоне соответствует примерно 1100 nV. Хотя тут и шумы самого датчика, и наводки. Надо ещё смотреть.
С другой стороны, это для 2 кг датчика соответствует "шуму" веса в 0.5-0.4 грамма. Несглаженного.
А сглаживается он довольно неплохо, хоть итоговая дисперсия от ширины окна меняется довольно... затейливо.
Для 10 Гц. получается уже 232 отсчета (0.2 г), а для 1 секунды - 79 отсчетов, или 0.06 г. Довольно приемлимая стабильность.

Напряжение питания моста, как и предполагалось по схеме, около 4.3 вольт.

Плата на вид чистая.
При перепаянном резисторе при текущей жаре выдаёт показания с частотой аж 88.76 Гц.
Хотя 40-ваттным паяльником перенести такую крохотулю наверное затруднительно. Проще будет "соплю" протянуть.

С рекомендованной библиотекой и примерами завелось сразу. (Пусть по мелочам библиотека и кривовата, я б местами не так сделал).
Микросхема вообще в плане интерфейса очень несложная и симпатичная.

Відповісти

Максим (13.08.2018)

upd: померял шум с закороченным входом.

Среднеквадратичный 360 отсчетов, что соответствует 860 nV. Многовато по сравнению с обещанными 90 nV rms.
Сдвиг нуля при этом достаточно скромный - около 4.3 uV. Глубоко в даташитных границах.

Усреднение с понижением частоты до 10 Гц даёт 414 nV, а с усреднением по 80 отсчётам, за целую секунду - 134 nV.
И спектр не слишком радующий, похож скорее на шум случайных блужданий - основной <2-5 Гц, так что при дальнейшем растягивании окна усреднения он снижается медленно.
Пик наводок 25Гц при том при закорачивании достаточно скромный.

Осталось попробовать посадить, как рекомендовано в даташите, входы B на землю, в обычном подключении они болтаются в воздухе.
И попробовать закоротить входы А прямо на ножках микросхемы.
Как-то сомнительно, что по питанию там рекомендованные 10мФ, но тут уж ничего не поделаешь.

Хотя, уседнённые за секунду 134-173 nV это для 10-кг датчика где-то 0.3-0.4 грамма на одной сигме и около грамма шума не трёх сигмах, что довольно неплохо. Хотя хочется поменьше.

По факту мы имеем 24-битный низкочастотный диф. АЦП. Любопытно попробовать его в несвойственной роли, например для снятия показаний с термопары.

Відповісти

Максим (09.09.2018)

upd:
при замкнутых на ноль всех входах, и A, и B - среднеквадратичныъ шум на 80 гц и усилении 128 получился всего 38.35 бита, или 91.4 nV, что очень близко к даташиту.

Но достаточно отвязать замкнутый вход А от нуля и подвесить его на одно плечо тензодатчика - шум резко возрастает до тех самых 800-1600 nV.

Надо смотреть дальше что именно дает шум. И нет ли лукавства в даташите.

Питание тензомоста E+ для разных преобразователей от 4.25 до 4.30 вольта.

Відповісти

Роман (23.05.2016)

купил два.
один сильно шумит, на полпорядка больше второго.
промыл спиртом, вроде стало немного лучше

Відповісти

Ростислав Крупин (29.01.2016)

Датчик работает как надо, но нужно учитывать, что по умолчанию припаянным джампером он настроен на частоту 10 Герц, и чтобы установить 80 Герц нужно произвести тонкую пайку.

Также, довольно высок шум, при небольших сигналах шум по амплитуде равен сигналу, спасает то, что он высокочастотный.

Відповісти

Максим (02.08.2018)

У них заявленных размах входного - ±20/40/80 мВ.
Для распространённых тензодатчиков с чуствительностью 1 mV/V это многовато.
Тем более, что там и напряжение питания на мосте будет отнюдь не 10 В.

Відповісти

Андрей Зоц (12.09.2015)

работает так, как ему и положено

Відповісти
