I2C модуль розширення виводів Arduino для підключення LCD дисплея на PCF 8574T

код: AOC470

Додаткові категорії товару: LCD дисплеї  |  Відображення інформації
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: TFT LCD

22 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
30
голосувати
Знайшли дешевше?
  • I2C модуль розширення виводів Arduino для підключення LCD дисплея на PCF 8574T
  • I2C модуль розширення виводів Arduino для підключення LCD дисплея на PCF 8574T
  • Опис
  • Відгуки (64)
  • Задати питання

Відмінний I2C інтерфейсний модуль на мікросхемі PCF8574T для розширення кількості портів вводу/виводу для контролерів Arduino, мікроконтролерів STM8 та STM32 і мінікомп'ютерів Raspberry Pi та Orange Pi. Може використовуватися як інтерфейсна плата для підключення РКІ 1602 і 2004, так і як самостійний пристрій. Для регулювання контрастності дисплея встановлений змінний резистор. Для нормальної роботи дисплея потрібно відрегулювати його контрастність.

При використанні модуля як розширювач портів вводу/виводу слід враховувати те, що вивід Р3 має інверсний вихід з відкритим колектором.

У деяких партіях розширювачів встановлені мікросхеми PCF8574AT, які повністю ідентичні за функціональними можливостями але відрізняються діапазоном адрес шини I2C замість 0x20-0x27, вони відгукуються на адреси 0x38-0x3f.

Характеристики:

  • Інтерфейсна мікросхема: PCF8574AT/T
  • Інтерфейс: I2C
  • Діапазон адрес I2C:
    • PCF8574T - 0x20-0x27
    • PCF8574AT - 0x38-0x3f
  • Максимальна кількість під'єднаних однотипних модулів: 8
  • Напруга живлення: 5 В
  • Розмір: 5.2 x 1.8 x 1.4 см
  • Сумісність: РКІ 1602 и 2004

Посилання:

Відгуки покупців про I2C модуль расширения выводов Arduino для подключения LCD дисплея на PCF 8574T

Максим (05.04.2021)

Розпаяв на LCD дисплей 20х4, який колись придбав в іншому місці. Все працює.
PS: роботою магазину дуже задоволений - все надійшло наступного дня.

Відповісти

Крижанівский Леонід (12.03.2021)

Работает. Все ОК.

Відповісти

Гиришану Руслан (07.10.2020)

Заказал два к сожалению оба нерабочие.

Відповісти

admin (07.10.2020)

I2C_Scaner что сообщает?

Відповісти

Гиришану Руслан (26.10.2020)

No I2C devices found

Відповісти

Гиришану Руслан (26.10.2020)

И светодиод питания не реагирует при подключении к ардуино.

Відповісти

admin (27.10.2020)

Добрый день. Если вы его впаивали в экран, то проверьте контакты на непропай, если вы его подключали перемычками или подобным способом, то тоже желательно проверить на плохой контакт.

Відповісти

Пристопюк Александр (02.08.2020)

Приветствую всех любителей ардунятины!
Я сам довольно часто пользуюсь услугами интернет магазина Ардуино Юа (именно так и пишу в поисковике). обращение вежливое, доставка быстрая. Почему интернет- скорее безвыходность, в Полтаве в магазинах радио выбор Ардуино не большой.
Из того, что хочу рассказать- приобрел дисплей 1602 и
I2C преобразователь (дешевый) +10 минут с паяльником- программирую в среде ФЛпрог- все пошло с первого раза.

Відповісти

Николай (21.07.2020)

Китайцы неправильно запаяли светодиод на двух купленных мню модулях, чем вынесли по началу мне мозг :-(. А так все работает. Цена так же порадовала.

Відповісти

Литвинов Александр (30.06.2020)

Работают оба заказанных образца.

Відповісти

Валерий (15.06.2020)

Рекомендуемая в описании библиотека не подошла. По крайней мере последняя версия.
Установил LiquidCrystal_PCF8574 из менеджера библиотек и все заработало!
https://github.com/mathertel/LiquidCrystal_PCF8574

Відповісти

Максим (07.06.2020)

Купил две штуки для дисплеев 1602, оба заработали сразу.

Відповісти

Дима (14.03.2020)

Непонимаю откуда берутся адреса 0х38-0х3f, если в даташите указано:
https://imgur.com/a/ViMijiC

Старший бит 0 далее три бита - еденицы, далее адресные 3 бита и бит чтения записи и получается :
0 1 1 1 А2 А1 А0 RW, Адресные биты у нас по умолчанию подтянуты к питанию через 10к и получается такая конструкция 01111110 = 0x7E для записи или 0x7F - чтение.

Відповісти

admin (17.03.2020)

Бит RW не считается адресным битом.

Відповісти

Михаил (01.11.2019)

Пришло быстро поставил на лсд 2004 писало только первые буквы потом поставил на лсд 1602 снова такая же ситуация
((((((((((((((((((((((((((((((((((((брак))))))))))))))))))))))))))))))))))))))))))

Відповісти

admin (05.11.2019)

О таких случаях, пишите, пожалуйста, на нашу электронную почту.

Відповісти

Ed (18.01.2020)

Такая же ситуация. Купил 10 шт, взял 3 первых, так же глючно работают. Через сутки вообще дисплей потух.

Відповісти

admin (29.01.2020)

Опишите проблему нам на почту.

Відповісти

Дмитрий (19.02.2020)

Это кривая библиотека!!!! Было тоже самое. Исправил и сейчас все работает.

Відповісти

Виктор (04.08.2019)

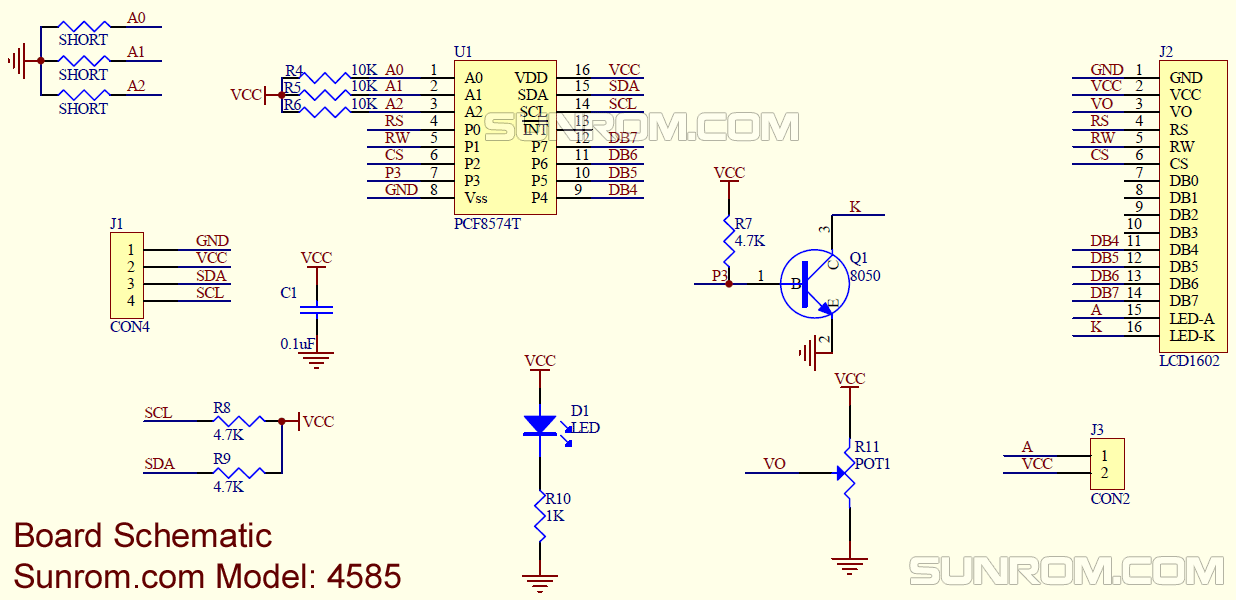

Разобрался с выходом P3, не посмотрел схему. Он распаен как ключ.

Відповісти

Виктор (04.08.2019)

Управляю шаговым двигателем 28BY купленным тут же.
К расширителю подключил концевик и драйвер управления двигателем - работает отлично.
Есть одно НО!
Выход P3 висит в воздухе, получилось не 8 ножек доступных а всего 7.
Это конструктивно так или мне попался брак?

Відповісти

admin (05.08.2019)

8я ножка заведена на транзистор управления подсветкой дисплея.

Відповісти

Алексей (01.08.2019)

Модуль попался довольно неплохой, пропаян нормально, не шик конечно, но и без явных косяков. После распайки на стандартный LCD 16x2 и дальнейшем подключении к ArduinoUNO от RobotDyn, запустился без проблем. После сканирования базовый адрес был 0х27. Единственное, что возникла классическая проблема с выводом информации на сам дисплей. Библиотека использовалась стандартная LiquidCrystal_i2C-v.1.1 Решение проблемы не менее классическое - откат Arduino IDE до версии v.1.6.5 После чего все заработало, как и должно быть. Возможно есть и более правильное решение, но я честно сказать особо не искал (хотя библиотек перебрал не мало). Модуль работает без нареканий.

Відповісти

Сергей Иванович (27.07.2019)

Спасибо. Дисплей 2004 работает без проблем.

Відповісти

Иванец Денис (24.06.2019)

Спасибо комментаторам выше, все заработало!

Відповісти

Артем (30.05.2019)

всё работает, с библиотекой были не понятки , всё решил, здесь есть описание библиотеки LiquidCrystal_I2C на руском https://drive.google.com/drive/folders/141nRCRjRtbD_9mNSePySyDEwrgglfcc9?usp=sharing

Відповісти

Дерман Дмитрій (20.05.2019)

Чудова річ за свої гроші. Дисплей 1602 підключив без проблем. Сервіс на висоті)

Відповісти

Анищенко Д. В. (28.04.2019)

Що замовляв, те отримав. Швидко, не дорого, якісний товар. Є зауваження, немає опису товару на українській мові! Якщо ви категорично проти цього, повідомте. Не сподобалось, що на коментар українською мовою, була дана відповідь російською... (Питання про малінку, вище).

Відповісти

Иванец Денис Васильевич (10.03.2019)

Китай-монтаж выводов оставляет желать лучшего - паяли второпях, местами непропай, местами "сопли", пришлось пропаять самому. Все работает.

Відповісти

Гордиенко Виктор (30.01.2019)

16х2 - работает отлично. А вот с nokia 5110 не могу состыковать. Наверное ума не хватает. Если кто делал - подскажите.

Відповісти

Константин (21.01.2019)

Брал для
LCD дисплей 20x4 с синей подсветкой
https://arduino.ua/prod319-LCD_20x4_s_podsvetkoi
Все отлично работает!!!

Відповісти

Вадим (13.11.2018)

Модуль совместим с данным LCD? http://arduino.ua/prod319-LCD_20x4_s_podsvetkoi

Відповісти

admin (13.11.2018)

Да, совместим.

Відповісти

Дмитро (24.08.2018)

Посылка пришла быстро, подключил без проблем к ЛСД 16х2, подобрал нужную библиотеку и вуаля. Хороший модуль, советую.

Відповісти

Михаил (04.07.2018)

Купил две штуки.У обоих странный глюк - 4-я нога (P3) постоянно висит в нуле, похоже на плате "коза".
Дешевая цена тоже имеет свою цену ;)

Відповісти

admin (02.08.2018)

В данном модуле не реализована функция управления подсветкой.

Відповісти

Максим (02.06.2018)

Скажить будь ласка, чи безпечно підключати цей модуль до малінки без погоджувача рівнів 3.3.-5В? Подивився багато туторіалів та відео на ютубі, всі підключают напряму, без погоджувача, але в одної статті http://hobbytech.com.ua/raspberry-%D0%B4%D0%B8%D1%81%D0%BF%D0%BB%D0%B5%D0%B9-%D0%BF%D0%BE-i2c-python/ попереджають, мол будьте уважними, не зпалить малынку 5 вольтами, використовуйте погоджувач.

Відповісти

admin (04.06.2018)

В данном случае применение преобразователя уровней обязательно.

Відповісти

Аlex (30.05.2018)

Доставили в тот же день. Правда вот уже 3 ч пытаюсь найти библиотеку. Не одна не подходит

Відповісти

Евгений (07.04.2018)

Эта плата может намного больше чем выводить на экран. Добавьте это к описанию https://playground.arduino.cc/Code/I2CPortExpander8574

Відповісти

Грицай Александр (27.03.2018)

Отличная платка.
Подключил через нее дисплей 1х16 (который потом оказался расположенным в ряд 2х8), подходящие библиотеки нашлись и установились за 10 минут.
Покупкой очень доволен.

Відповісти

Довганенко Денис (17.03.2018)

Посылка пришла быстро. Все работает отлично. Модуль расширения существенно облегчил мне работу с LCD экраном.

Відповісти

Владимир Скиба (28.02.2018)

Цена порадовала

Відповісти

Евгений (22.02.2018)

Купил с десяток и остался доволен. Качество и цена на должном месте. Используются в связке с LCD и в качестве дискретных входов-выходов для увеличения пинов в микроконтроллере.

Відповісти

Роман (13.01.2018)

Все отлично работает, доставка мгновенная, спасибо.

Відповісти

Алексей (24.12.2017)

Все работает. Хорошая цена, быстрая доставка, спасибо

Відповісти

Кисеев Николай (26.09.2017)

Простой, надёжный и дешёвый. Хотя от флюса немного плохо отмыт, но на "полёт" это не влияет. Работает без проблем. Адрес переходника легко узнать если просканировать шину i2c, это будет надёжнее.
В общем, рекомендую!

Відповісти

ALS (08.09.2017)

Отличный модуль, можно применить не только к LCD

Відповісти

Роман Валерий Игоревич (28.08.2017)

Отличная штука, и очень дешёвая.

Відповісти

Антон Попович (18.07.2017)

Купил,оказалось :дисплей приехал с припаяным модулем(заказывал не внимательно).Ну-будет про запас...я даже рад был,что паять не надо ))).

Відповісти

Григорий (21.06.2017)

У моего был адрес 0х3F, так что сканируйте шину

Відповісти

Cергій (04.06.2017)

На моєму екземплярі 1602 виявилось що підсвітка перевернута, перекинув перемичками і все запрацювало.

Відповісти

Соловьев Александр (25.05.2017)

Отличный модуль на эти деньги!
Все нормально работает с рекомендованной библиотекой.
Жаль что можно подключать только три таких модуля по шине. .

Відповісти

Андрей (05.06.2017)

https://www.nxp.com/documents/data_sheet/PCF8574.pdf

Устройств может быть 8 шт.

Address by 3 hardware address pins for use of up to
8 devices

Відповісти

Павел (16.04.2018)

Ссылка

https://www.nxp.com/documents/data_sheet/PCF8574.pdf

не работает

Відповісти

admin (16.04.2018)

Ссылку исправили.

Відповісти

Максим (02.08.2018)

Адрес меняется запаиванием перемычек А0-А2.

Addr = 0x38 (базовый для PCF8574_AT_) + 3-битовое число A2-А0
(А0 младший, хотя на плате и самый правый).

Итого, 8 адресов.

Відповісти

Дмитрий (15.05.2017)

Побывал подключить используя рекомендуемую библиотеку но вывести какую либо информацию на дисплей не получается. Он просто горит синим цветом подсветки и ни какой реакции.

Відповісти

admin (16.05.2017)

Отрегулируйте контрастность дисплея.

Відповісти

Герасько Андрей (10.04.2017)

Купил. Спаял. Все прекрасно работает. Использовал библиотеку с следующего ресурса http://arduino-info.wikispaces.com/LCD-Blue-I2C

Відповісти

Мізюрко Олег Олександрович (06.02.2017)

Припаял к LCD 16*2, поигрался с библиотеками и заработало. Дякую!

Відповісти

Сергей Шевченко (07.01.2017)

Все что я у вас покупал проверил работает. Даже магниты притягиваются друг к другу и подшипники крутятся.
А вот раньше покупал дисплей 16х2 и интерфейс i2c там полнейшая путаница с библиотеками. Никак не могу запустить дисплей через четыре провода.

Відповісти

admin (11.01.2017)

Напишите нам - подберем библиотеку.

Відповісти

Руслан (03.02.2017)

У меня выводился только первый символ.
Проблема оказалась софтовой с Arduino IDE 1.6.4 все заработало.

Відповісти
