HX711 Двухканальный модуль датчиков веса (тензодатчиков)

код: DAT156

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
32 грн с НДС

в наличии



Купить в один клик

15
голосовать
Нашли дешевле?
  • HX711 Двухканальный модуль датчиков веса (тензодатчиков)
  • Описание
  • Отзывы (17)
  • Задать вопрос

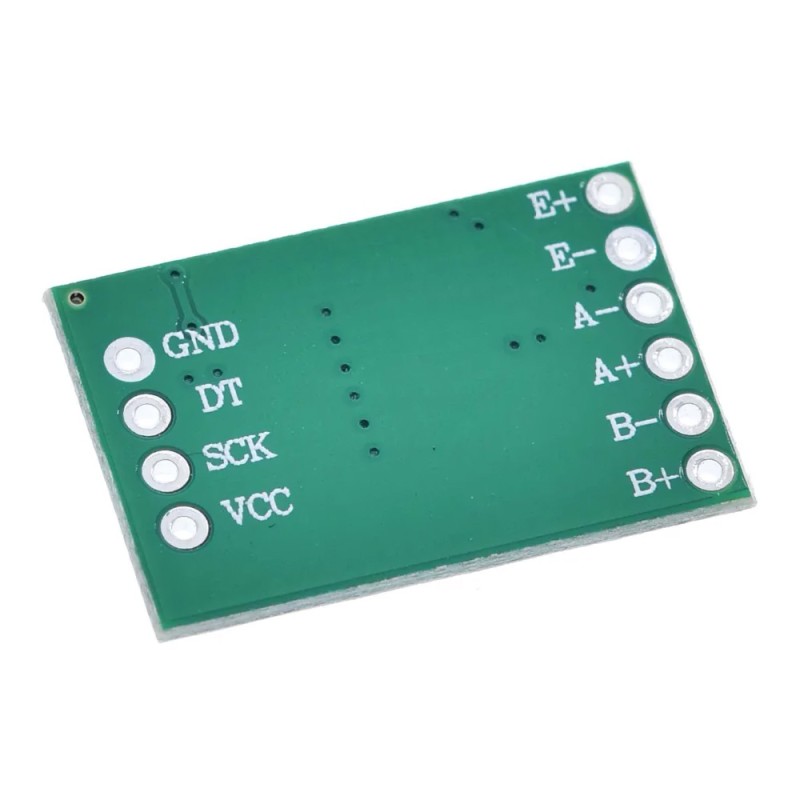

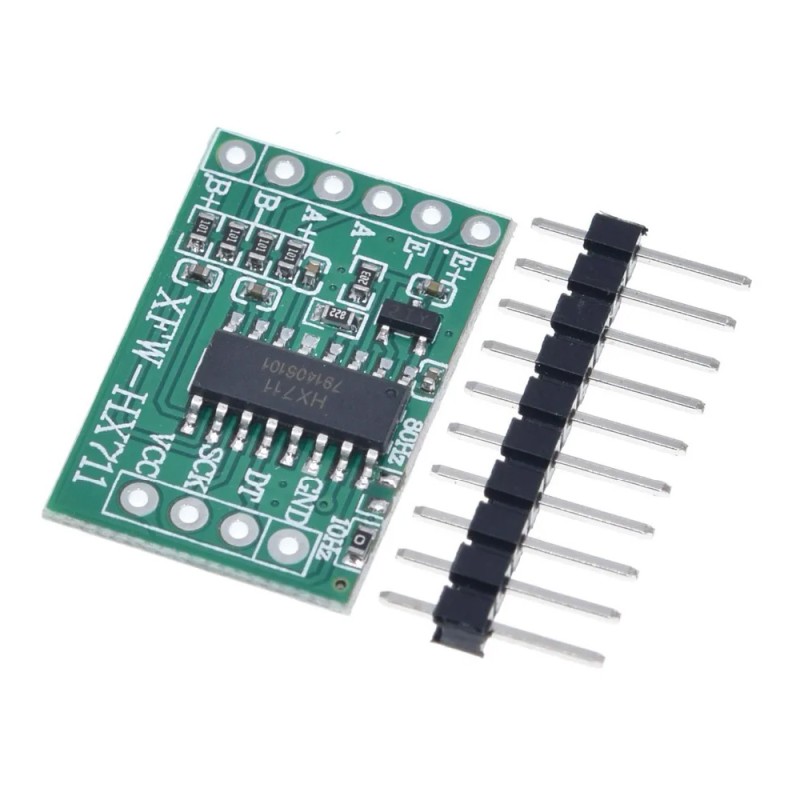

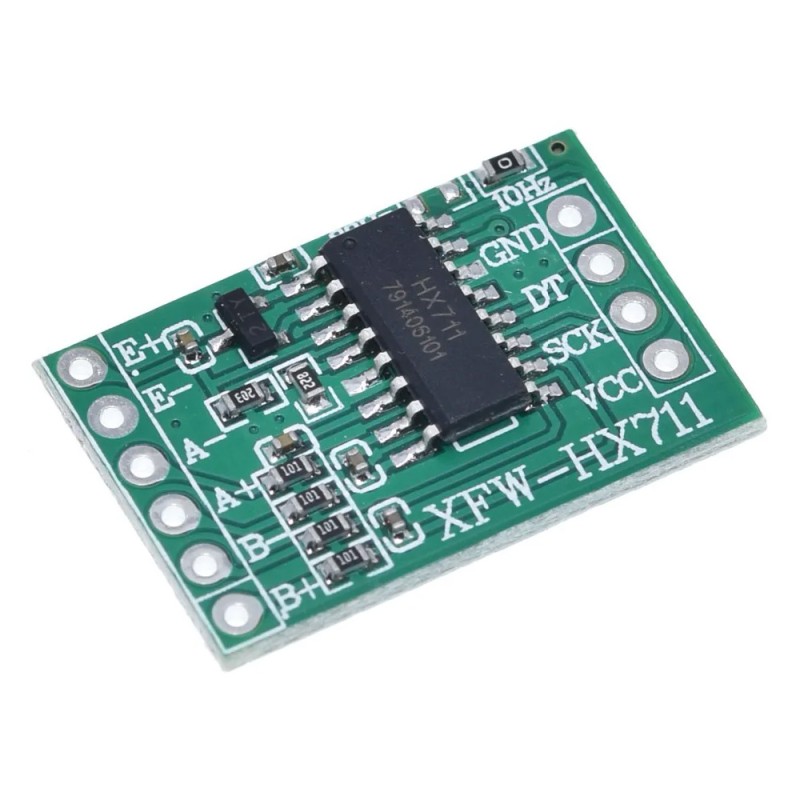

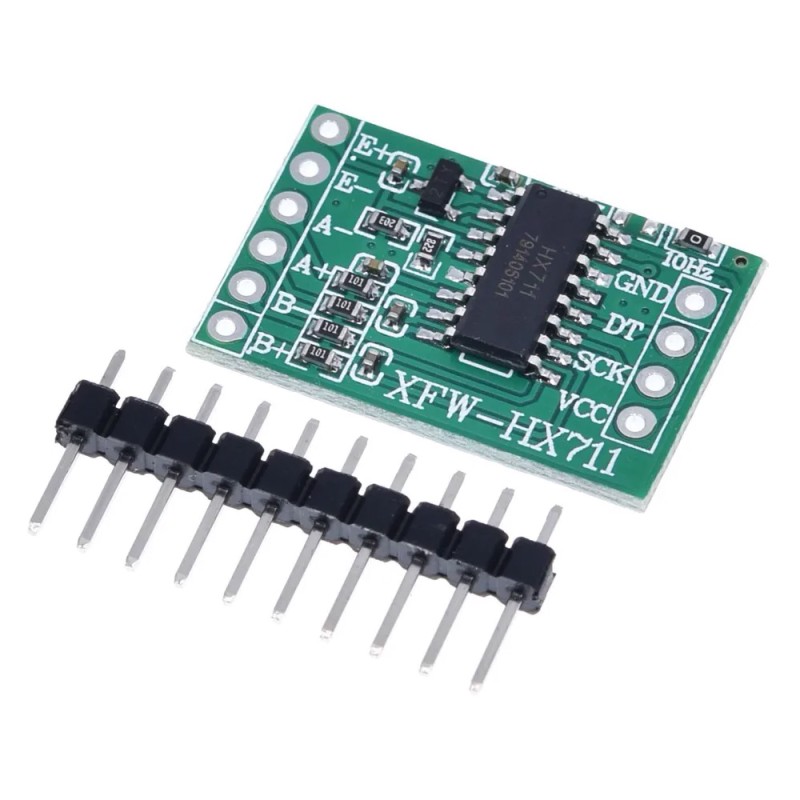

Высокоточный двухканальный модуль подключения резистивных датчиков давления (тензодатчиков) построен на чипе HX711. Модуль очень простой в подключении (всего два сигнальных провода) и использовании. Имеются готовые библиотеки для использования его с контроллерами Arduino.

Спецификация

  • Дифференциальный вход с напряжением: ± 40 мВ (Полномасштабная дифференциальное входное напряжение ± 40 мВ)
  • Точность преобразования: 24 бит (24 бит / D конвертер.)
  • Частота обновления: 80 Гц
  • Рабочее напряжение: 5 В постоянного тока
  • Рабочий ток: <10 мА

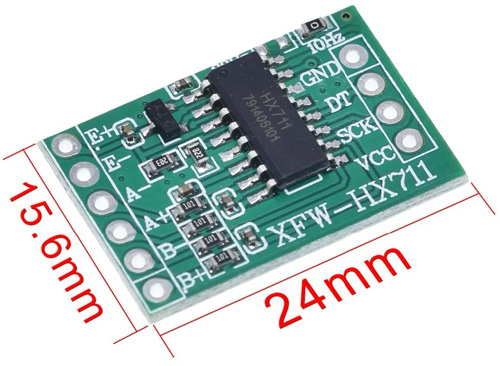

  • Размер: 25х15х3 мм

Документация

Отзывы покупателей про HX711 Двухканальный модуль датчиков веса (тензодатчиков)

Тарас Кушниренко (21.10.2023)

Габариты указаны не верно
малый модуль - 25х15х3
большой - 35х21х4

Ответить

admin (23.10.2023)

Доброго дня. Виправили.

Ответить

Євгеній Валерійович (11.02.2022)

Номінали конденсаторів на платі не відповідають вимогам у даташиті. Як наслідок плата шумить.
Додавання електролітичного конденсатора на 10-20 мікрофарад між ніжками E- та Е+ зменшує шум(STD) в 11 разів. Також 100 nf конденсатор між ніжками живлення ще зменшує шум на 5-7% (уже з доданим на 10-20 uf).

Ответить

Олег (30.12.2021)

Подскажите пожалуйста, как перевести этот конкретный модуль на 80 Гц, на понятном для новичка языке?

Ответить

admin (30.12.2021)

Internal Oscillator, RATE = DVDD

Ответить

Сергей (02.02.2022)

Перепаять перемычку справа-сверху платы с 10Гц на 80Гц

Ответить

Максим (22.01.2023)

Справа-вверху на фото над надписью "10 Hz" виден резистор 0 Ом(перемычка) .
Осторожно отпаять и перепаять на пустые площадки левее.

Ответить

Тарас (04.03.2021)

Ка мне подключить к нему тензодатчик на 40 кг?
У модуля на выходе 4 вольт питания датчика. А мне нужно что бы не меньше 5 вольт.
Можно контакты датчика подключить к общей 5в и GND?
И можно ли считать с тензодатчика подключеного к 12 вольтам?

Ответить

admin (05.03.2021)

12В - нет. Возможно Вам понадобится другая интерфейсная микросхема...

Ответить

Максим (05.08.2018)

Опробовал свой.

Да, шум будет поболее обещанного 90 nv rms на 80 герцах.
У меня с 2-кг датчиком получилось около 473 отсчетов, среднеквадратичных. Что 20 mV диапазоне соответствует примерно 1100 nV. Хотя тут и шумы самого датчика, и наводки. Надо ещё смотреть.
С другой стороны, это для 2 кг датчика соответствует "шуму" веса в 0.5-0.4 грамма. Несглаженного.
А сглаживается он довольно неплохо, хоть итоговая дисперсия от ширины окна меняется довольно... затейливо.
Для 10 Гц. получается уже 232 отсчета (0.2 г), а для 1 секунды - 79 отсчетов, или 0.06 г. Довольно приемлимая стабильность.

Напряжение питания моста, как и предполагалось по схеме, около 4.3 вольт.

Плата на вид чистая.
При перепаянном резисторе при текущей жаре выдаёт показания с частотой аж 88.76 Гц.
Хотя 40-ваттным паяльником перенести такую крохотулю наверное затруднительно. Проще будет "соплю" протянуть.

С рекомендованной библиотекой и примерами завелось сразу. (Пусть по мелочам библиотека и кривовата, я б местами не так сделал).
Микросхема вообще в плане интерфейса очень несложная и симпатичная.

Ответить

Максим (13.08.2018)

upd: померял шум с закороченным входом.

Среднеквадратичный 360 отсчетов, что соответствует 860 nV. Многовато по сравнению с обещанными 90 nV rms.
Сдвиг нуля при этом достаточно скромный - около 4.3 uV. Глубоко в даташитных границах.

Усреднение с понижением частоты до 10 Гц даёт 414 nV, а с усреднением по 80 отсчётам, за целую секунду - 134 nV.
И спектр не слишком радующий, похож скорее на шум случайных блужданий - основной <2-5 Гц, так что при дальнейшем растягивании окна усреднения он снижается медленно.
Пик наводок 25Гц при том при закорачивании достаточно скромный.

Осталось попробовать посадить, как рекомендовано в даташите, входы B на землю, в обычном подключении они болтаются в воздухе.
И попробовать закоротить входы А прямо на ножках микросхемы.
Как-то сомнительно, что по питанию там рекомендованные 10мФ, но тут уж ничего не поделаешь.

Хотя, уседнённые за секунду 134-173 nV это для 10-кг датчика где-то 0.3-0.4 грамма на одной сигме и около грамма шума не трёх сигмах, что довольно неплохо. Хотя хочется поменьше.

По факту мы имеем 24-битный низкочастотный диф. АЦП. Любопытно попробовать его в несвойственной роли, например для снятия показаний с термопары.

Ответить

Максим (09.09.2018)

upd:
при замкнутых на ноль всех входах, и A, и B - среднеквадратичныъ шум на 80 гц и усилении 128 получился всего 38.35 бита, или 91.4 nV, что очень близко к даташиту.

Но достаточно отвязать замкнутый вход А от нуля и подвесить его на одно плечо тензодатчика - шум резко возрастает до тех самых 800-1600 nV.

Надо смотреть дальше что именно дает шум. И нет ли лукавства в даташите.

Питание тензомоста E+ для разных преобразователей от 4.25 до 4.30 вольта.

Ответить

Валерий (15.08.2022)

с термопарой работают хорошо .даже лучше чем с тензодатчиком.

Ответить

Роман (23.05.2016)

купил два.
один сильно шумит, на полпорядка больше второго.
промыл спиртом, вроде стало немного лучше

Ответить

Ростислав Крупин (29.01.2016)

Датчик работает как надо, но нужно учитывать, что по умолчанию припаянным джампером он настроен на частоту 10 Герц, и чтобы установить 80 Герц нужно произвести тонкую пайку.

Также, довольно высок шум, при небольших сигналах шум по амплитуде равен сигналу, спасает то, что он высокочастотный.

Ответить

Максим (02.08.2018)

У них заявленных размах входного - ±20/40/80 мВ.
Для распространённых тензодатчиков с чуствительностью 1 mV/V это многовато.
Тем более, что там и напряжение питания на мосте будет отнюдь не 10 В.

Ответить

Андрей Зоц (12.09.2015)

работает так, как ему и положено

Ответить

Написать отзыв:

Фото:

Есть вопросы по "HX711 Двухканальный модуль датчиков веса (тензодатчиков)" ?
