49 грн
в наявності
Опис
Відгуки (27)
Задати питання

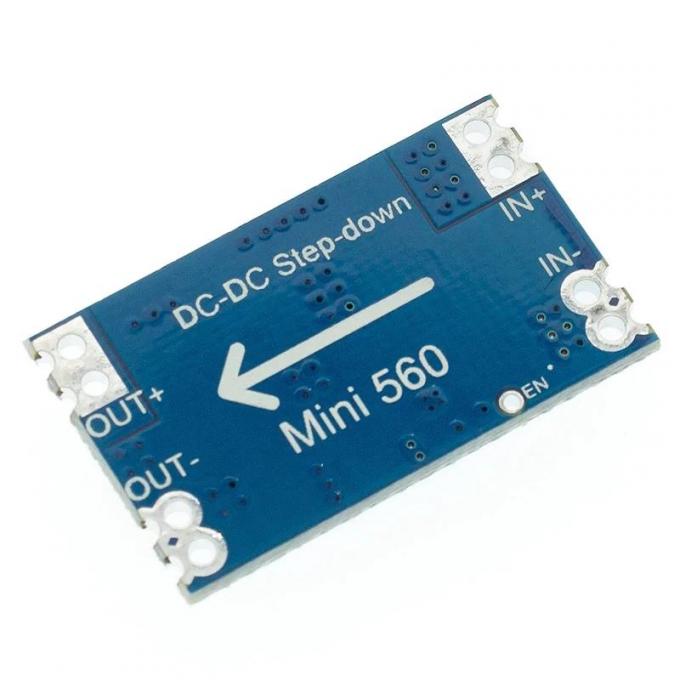

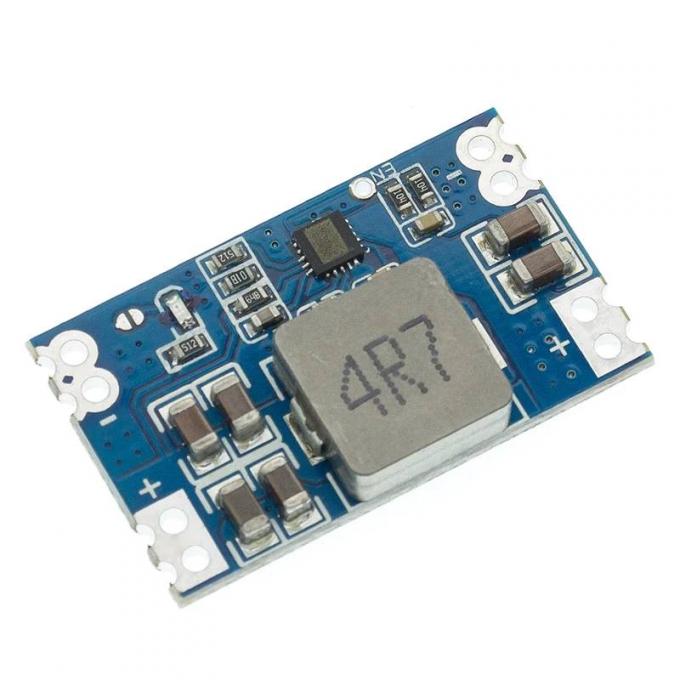

Самий найпотужніший серед мініатюрних понижуючих перетворювачів DC Mini560 напруги на 5В. Має відмінний ККД і функціями відправляється відключення живлення і можливості відключення світлодіода індикації живлення. Перетворювач чудово справляється зі струмом навантаження в 4А без додаткового охолодження, але для струму 5А потрібне застосування додаткового охолодження, наприклад, невеликим вентилятором.

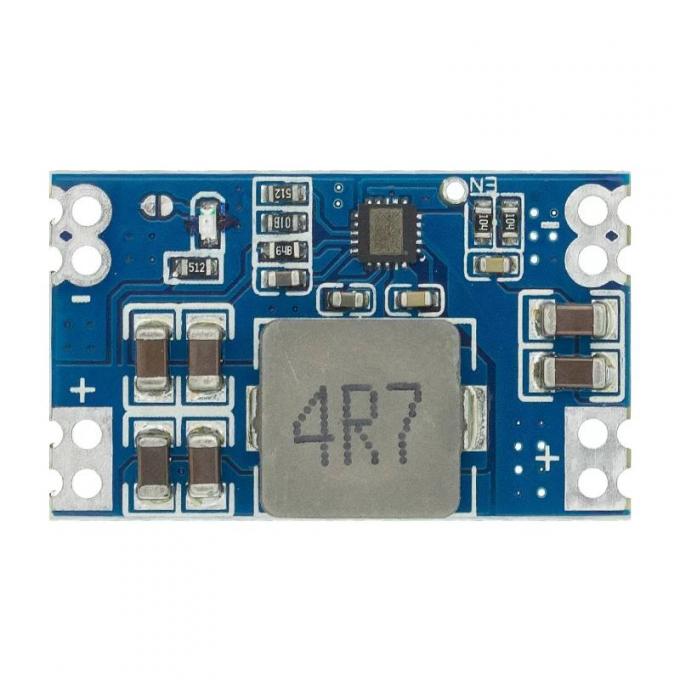

Якщо Вам потрібно отримати стандартну напругу, то досить замінити вказаний резистор згідно з таблицею
Напруга
Номінал резистора
3,3 В
4,53 кОм
5 В
7,5 кОм
9 В
14,3 кОм
12 В
19,1 кОм
Характеристики:
Мікросхема перетворювача: JW5068A
Тип перетворення: широтно-імпульсний
Частота перетворення: 500 кГц
Максимальний ККД: 96%
Вхідна напруга: від 7 до 20 В
Вихідна напруга: 5 В
Струм холостого ходу в режимі "включений": 2 мА
Номінальний вихідний струм: 3 А
Максимальний вихідний струм: 5 А (потрібно примусове охолодження)
Діапазон робочих температур: від -40 до + 85 °C
Відключається світлодіодний індикатор: так
Вхід для програмного вкл / викл стабілізатора: так
Відгуки покупців про Понижающий DC-DC преобразователь на 5В DC Mini560
Володимир (24.07.2024)
Купив два модулі, обидва працюють однаково дивно.
Вхід: 8 В, вихід: 5 В, струм навантаження: 1 А. Пульсації по виходу досягають одного (!) вольта. Осцилограми відповідають режиму роботи під маленьким навантаженням (light load). 1 А - це лайт лоад?! Якщо підняти до 2 А - нічого не змінюється. Якщо підняти вхідну напругу до 11 В - модуль переходить у нормальний режим, де залишається навіть якщо знизити напругу назад до 8 В. Поки що не зрозумів у чому причина такої дивної поведінки.
Розібрався. Модуль тут ні до чого, справа була у індуктивності дротів живлення та швидкістю зворотного зв''язку у моєму ЛБЖ. На вході модуля виникав коливальний процесс, і у модуля від цього трохи зносило дах.
Загалом дуже задоволений модулем, працює прекрасно.
Хотел использовать для питания серв SG92R и MG996R, но плата уходила в защиту. По совету техподдержки поставил конденсатор (в наличии был на 470 мкФ) и это помогло для SG92R. Для MG996R, опять же по совету техподдержки, купил здесь же кондеры 4700мкФ, но загвоздка в том, что с ними плата вырубается даже без подключения сервы. Если у кого-то есть идеи, плиз хелп - у техподдержки идеи, похоже, кончились.
Дошли руки проверить. Кондер 4700мкФ + переменный резистор на 1,9 Ом в минимуме (0,5 не нашел у себя) = без нагрузки плата не вырубается, с сервой SG92R тоже. Стоит подключить MG996R - срабатывает защита. Что еще можно сделать?
Простите, что долго не отвечал - заказал 995-е сервы (120 градусов). Проверил с ними - результат тот же. Кондер 4700 мкФ + постоянный резистор на 1,5 Ом - срабатывает защита. На плату приходит 13,6 В.
Понятно что год спустя но напишу для скорее других соискателей.
На днях была таже самая фигня с конденсаторами большой емкости на выходе (питать хотел esp-01).
На входе этой платы коммутация через реле или от 220В через БП или от АКБ 12В. Такая себе система локдауна. МК должен собирать данные и клацать релюшкой по алгоритму.
Что я не делал - разные конденсаторы и на входе и на выходе... Если на входе еще частично просадку сглаживали (но все равно на выходе падало до 3В и МК перезагружался), то на выходе точно подобрать емкость чтоб "еще не уходит в защиту" и "уже не падает до 3В" не удалось.
Играться в электронщика надоело и я поставил этот модуль https://arduino.ua/ru/prod2163-ponijaushhii-preobrazovatel-5a-na-xl4015-s-regylirovkoi-toka-i-napryajeniya
Ему оказалось пофиг что висит на выходе и он работает во всех режимах.
Странно, сколько понижает я не пробовал, эта оказалась самая дубовая и надежная!
п.с. Если нет всяких серво и иных устройств с кучей помех, то данная плата самое то (контроллеры и датчики ее стихия). Как только начинаются скачки чего попало, она начинает выделываться.
Купил неделю назад два mini560.
Настроены отлично - на одном 5,05В,
на другом - 5,12В. Вопрос - какой величины
электролиты можно подключить по выходу
и. входу?
Замовив 2 модуля, про всяк випадок і, як виявилося, не дарма.
При заявленій нижній межі робочої температури в -40*С один з модулів не запускався при -18 в морозилці.
Біля ділителя напруги є резистор 5.1к ("512") який під''єднано до піну, що відповідає за обмеження струму, у даташиті детальніше нічого не кажуть, я єксперементував замінюючи цей резистор на різні (великі) значення опору а також на замикання на землю і це ніяк не впливало на результат. Може хтось знає чи можливо цим користуватися (задавати бажане обмеження струму), чи там просто логіка "є обмеження (8 ампер)/нема" в залежності від наявності цього резистора, що веде на землю?
Купил два блочка.
Даю на вход 12В.
На выходе одного получаю 11.7 В
На выходе второго - 5.1 В
Но доверия к ним уже мало.
Хорошо что проверил первый блок перед подключением к схеме.
Повезло вам) вот мне надо 12В - их нет в наличии. Там по номиналу резистора можно увидеть сколько должно быть на выходе. Может попался пробитый модуль(брак)?
