Модуль CAN шини на MCP2515 і TJA1050

код: AOC346

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
141 грн

очікується

Передзамовл.

Додати до порівняння

Додати в "Список бажань"

22
голосувати

  • Модуль CAN шини на MCP2515 і TJA1050
  • Модуль CAN шини на MCP2515 і TJA1050
  • Модуль CAN шини на MCP2515 і TJA1050
  • Модуль CAN шини на MCP2515 і TJA1050
  • Модуль CAN шини на MCP2515 і TJA1050
  • Модуль CAN шини на MCP2515 і TJA1050
  • Опис
  • Відгуки (35)
  • Задати питання

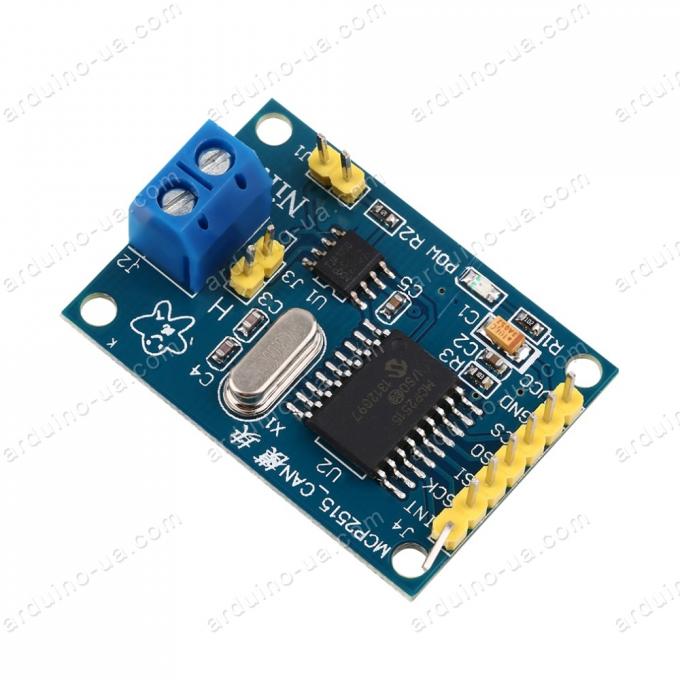

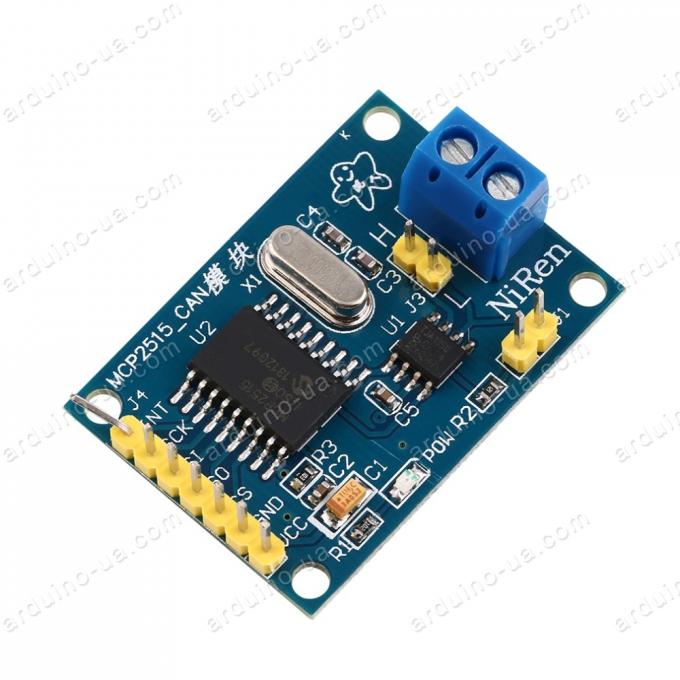

Модуль CAN шини на мікросхемі MCP2515 і TJA1050 з SPI інтерфейсом призначений для простого і зручного підключення контролерів до CAN шини. Модуль дозволить просто організувати внутрішню CAN мережу для побудови системи розумного будинку.

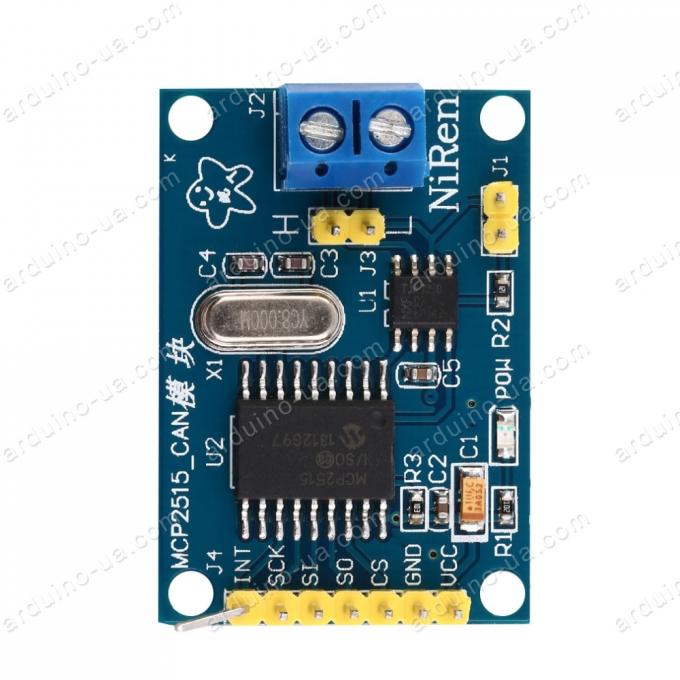

Піни J3 дублюють контакти вихідного багатофункціонального гнізда. Перемичка J1 - підключення навантажувального терміналу паралельно контактам вихідного роз'єму.

Характеристики:

  • Тип інтерфейсу: SPI
  • Тип шини: CAN
  • Контролер шини: MCP2515 і TJA1050
  • Версія шини: V2.0 b
  • Максимальна швидкість шини: 1 МБ / с
  • Напруга живлення: 5 В
  • Струм: 5мА

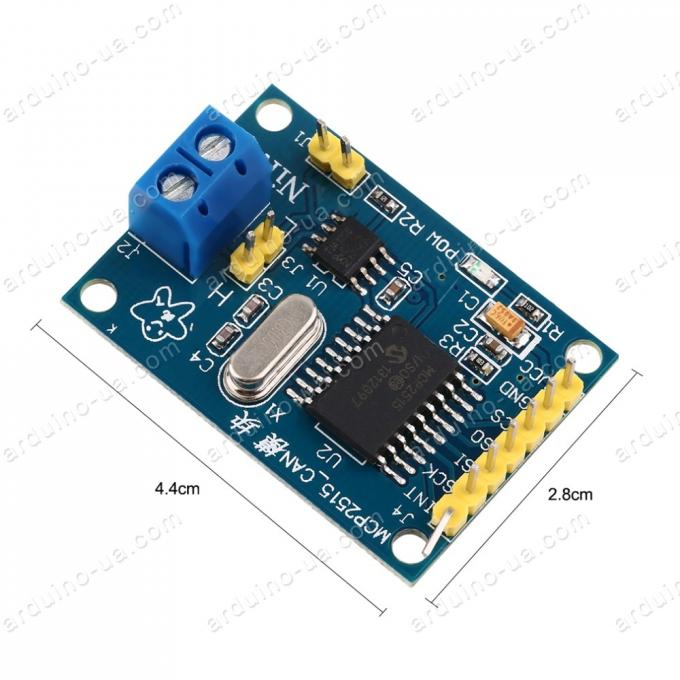

  • Розмір: 4х2.8 см
  • Струм в режимі очікування: 1uA
  • Робоча температура: -40 c- + 85 C
  • Термінал: 120 Ом

Бібліотека

Приклад використання

Відгуки покупців про Модуль CAN шины на MCP2515 и TJA1050

Володимир (12.05.2022)

На 1mbps этот модуль нестабилен. Проблема в низком разрешении счётчиков таймингов в mcp2515, на 8MHz оно может работать только при удачном стечении обстоятельств.
Передающая сторона толкает фрейм, принимающая его ловит и показывает. Но передающая сторона не успевает заметить бит подтверждения приёма, т.к. семплит биты в неподходящий момент. Передатчик делает автоповторы пока фазы клоков не сойдутся удачно. Для проверки поменял кварц на 16MHz и поправил скетч, теперь мегабит совершенно стабилен.

Відповісти

Володимир (11.05.2022)

Взяв 4 штуки, всі працюють ок. Хоч чіпи трансиверів і зовсім без маркування, напевно клони.

Відповісти

iboldurev (30.01.2022)

Добрый день: купил 3 шт и все 3 не смог запустить

Делал по данному примеру https://www.geekering.com/categories/embedded-sytems/arduino/bruno-silva/arduino-can-bus-communication/

между собой они не отправляют данные, уже все перепробовал но такое ощущение что они не рабочие

Відповісти

admin (01.02.2022)

Добрый день. Напишите нам письмо на почту с подробным описанием ваших действий, попробуем вам помочь.

Відповісти

Александр (17.01.2022)

Ранее писал, что покупал 2 модуля на тест, и почему то не мог образовать между ими связь. Оказалось, что один модуль был просто не рабочий. После перепайки микросхемы mcp2515, которую я отдельно покупал, модуль заработал. Также я заменил на этом модуле TJA1050 на sn65hvs230 что позволило подключать модуль к ESP32 и питать 3.3 вольтами. Теперь все работает хорошо.

Відповісти

Александр (11.01.2022)

Купил 2 штуки, для ознакомления, подключил к двум ардуинам. Вот только уже сколько библиотек пробовал, и разные статьи, никак не идет передача. Исходя из сообщений, что одна библиотека выдавала в ошибку, я понял, что 2515 принимает в буфер данные, а потом буфер забивается и пишет уже CAN_GETTXBFTIMEOUT.

По этим модулям случайно брака не бывает? Чуствительны ли к чему либо? У меня уже вариантов нет, в чем проблема. И смущает, что мультиметр показывает разное напряжение что выдет в кан шину. Один до двух вольт, а второй 0.02 вольта... При равных прошивках думаю отличия не должно быть.

Відповісти

admin (20.01.2022)

Добрый день. Напишите нам письмо на почту с подробным описанием всех ваших действий (как подключали, питание всей системы и т.д.) Постараемся вам помочь.

Відповісти

Володимир (05.05.2022)

На фото видно что терминаторы шины отсутствуют. Как минимум стоило надеть джамперы на J1

Відповісти

Володимир (10.05.2022)

А ещё важный момент. TJA1050 на входе имеет дифференциальный приёмник у которого вполне себе есть лимиты на синфазное входное напряжение. Поэтому если между устройствами не тянуть ещё и землю (а на фотке только два провода, и не видно, от одного ли устройтсва запитаны обе ардуины), то в лучшем случае оно может не работать, а в худшем - разница в потенциалах может убить трансивер или ещё кого дальше по цепочке.

Відповісти

Максим (23.12.2021)

Купил три таких модуля. В итоге один заработал, а запустить еще два так пока и не удалось(
На модулях отличаются микросхемы TJA1050. Маркировка у них одинаковая, но вод на той плате что работает на микросхеме есть точка возле первой ножки. На двух нерабочих точек нет. Заказ 276560.

Відповісти

admin (31.12.2021)

Опишите проблему и подключение модулей нам на почту.

Відповісти

Владислав Максимчук (31.08.2021)

Рабочий модуль.
В сочетании с atmega 328 получилось подключиться к CAN шине Citroen C4B7 и сделать свой адаптер руля для 2din магнитолы JVC.

Магазин работает супероперативно и клиентоориентированно, спасибо!

Відповісти

Николай (26.05.2020)

Подскажите, как подружить Esp8266 + Micropython + Модуль CAN шины на MCP2515 и TJA1050?

Відповісти

Куликов Юрий (10.03.2020)

Модули заказа и получил, быстро и просто.
Все работает нормально!
Спасибо!

Відповісти

Nik (30.07.2019)

Купил два таких модуля, получил с курьером, отличающиеся по внешнему виду - нет нарисована Эзвездчка" и нет надписей "MCP2515...", "NiRen". Короме того получил проблемы с запуском, пришлось долго и нудно пытаться получить связь на базовых примерах. Сейчас оба модуля как бы работают, но связь длится только первые 1 - 2 секунды после выкл/вкл питания передающего модуля, потом она как бы передает, но получающий ничего не пишет :( Только выкл/вкл питания передающего модуля выдает следующие 2 секунды связи. Какой-то рассинхрон что ли происходит? Кто-нибудь подобное надлюдал? Спасибо.

Відповісти

admin (31.07.2019)

Очень похоже на то, что модуль переходит в спящий режим.

Відповісти

Nik (31.07.2019)

А как это проверить и "взбодрить" его не подскажите?

Відповісти

admin (03.08.2019)

Для начала следует проверить сопутствующие факторы - качество напряжение питания и надежность подключения к контроллеру.

Відповісти

Ярослав (08.07.2019)

Чи можна підключити до CAN шини автомобіля? Цікавить зв''язка цього модуля, raspberry та CAN-bus автомобіля

Відповісти

admin (09.07.2019)

Подключить можно. Для подключения к Raspberry необходимо использовать преобразователь уровней.

Відповісти

Ярослав (09.07.2019)

Порадьте перетворювач рівнів. Чи є у вас готовий модуль чи необхідно паяти самому?

Відповісти

admin (09.07.2019)

Есть в продаже https://arduino.ua/prod2165-preobrazovatel-logicheskih-yrovnei-dvynapravlennii

Відповісти

Александр (12.02.2019)

Прекрасно работает. :)
Спасибо!

Відповісти

VPR (17.11.2018)

- за НЕ оперативность!

Відповісти

admin (19.11.2018)

Уточните, пожалуйста, номер Вашего заказа и в чем была неоперативность обработки и отправки Вашего заказа?

Відповісти

Александр Кортун (09.11.2018)

Магазину + за оперативность.

Відповісти

Николай (20.08.2018)

Библиотека для данного устройства не работоспособна.
По ссылке, если просмотреть файл
https://github.com/coryjfowler/MCP_CAN_lib/blob/master/mcp_can.cpp
на 548 строке авторы библиотеки указывают, что это баг чипа. На самом деле они не правильно настраивают фильтры и работать устройство с расширенными идентификаторами не будет. Рекомендую поискать другую библиотеку.

Відповісти

Пушкарь Николай Витальевич (20.11.2017)

Библиотека coryjfowler не идеальна, но, приспособившись, работать можно (ESP и Arduino).

Відповісти

Евгений (27.08.2017)

Добавьте пожалуйста к описанию:
Библиотека: https://github.com/coryjfowler/MCP_CAN_lib
Пример использования: http://www.14core.com/wiring-the-mcp2515-controller-area-network-can-bus-diagnostics/
Я думаю кому нибудь понадобиться. Библиотеку я проверял - работает.

Відповісти

admin (28.08.2017)

Спасибо. Добавили.

Відповісти

icex (16.03.2018)

Спасибо огромное!

Відповісти

Дмитрий (10.01.2022)

Эта библиотека заработала с первого раза на паре модулей на прием/передача.

Відповісти

Данил (16.06.2017)

Используя этот модуль и Arduiono UNO, сделал себе устройство, именоуемое "CANHacker". Вкратце: отслеживает весь поток данных в CAN-шине.
Прекрасно работает с шиной TOYOTA-ы (500 кбит/сек) как на приём, так и на отправку.

Спасибо магазину за отличную работу!

Відповісти

Валентин (19.11.2018)

Есть мануал по которому делали?

Відповісти

Валик (01.02.2019)

+1

Відповісти
