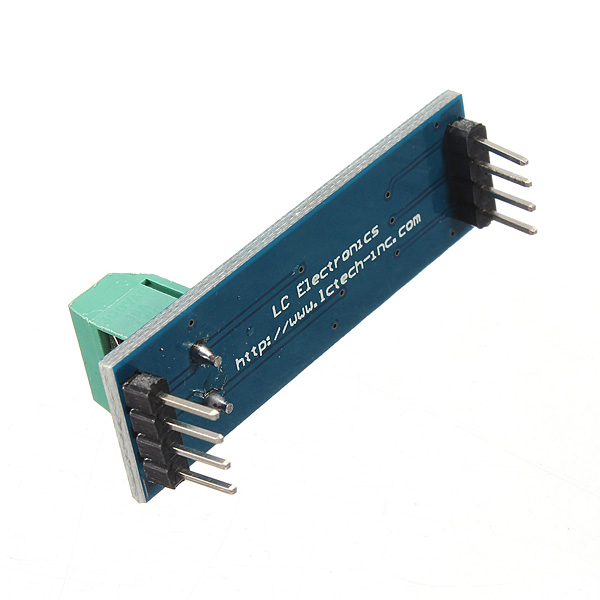

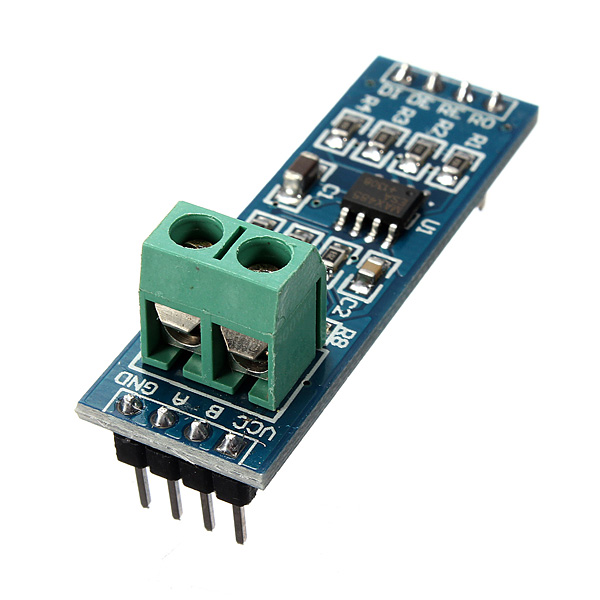

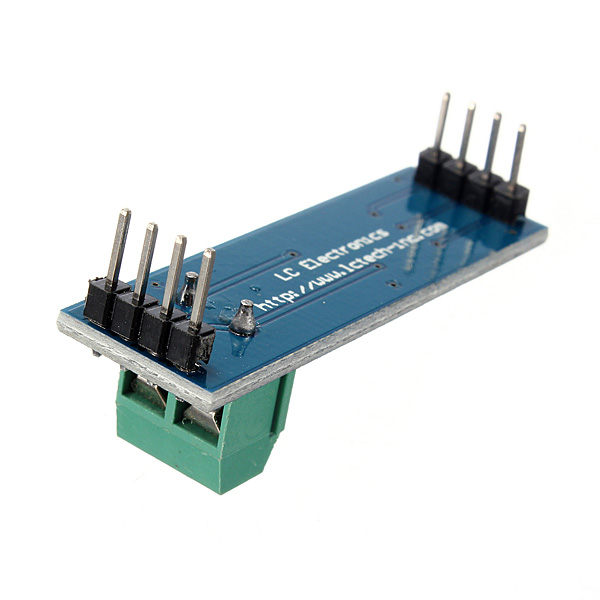

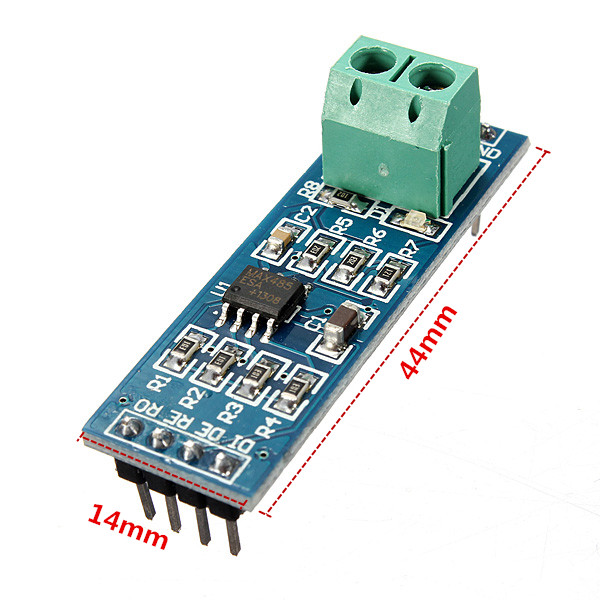

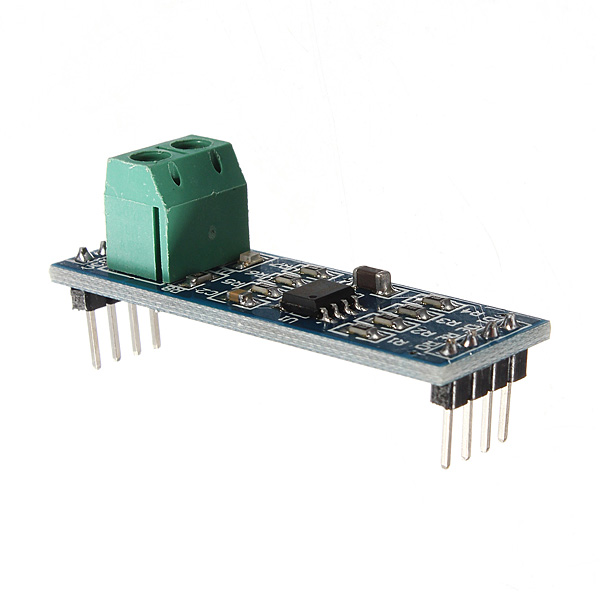

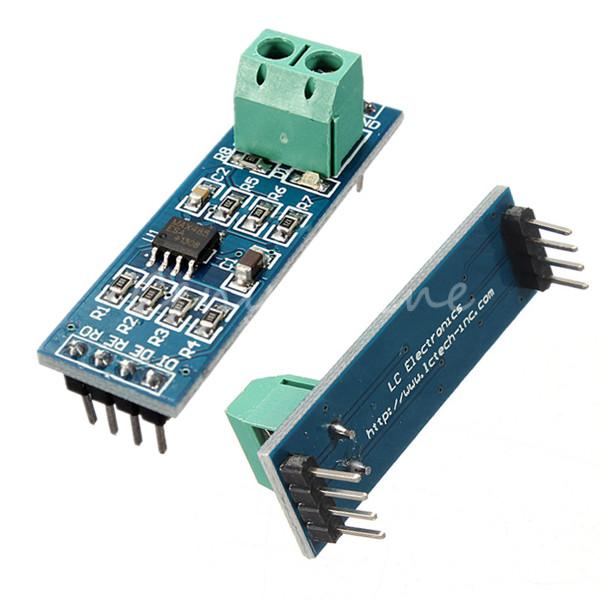

Інтерфейсний модуль MAX485 UART-RS485

Антон (12.04.2024)

Использовал для связи 3х модулей WittyCloud с головным модулем NodeMCU V2 по Кабель сигнальний "Eurosat", без екрану, 4 жили (4х0,22мм) на расстояние около 15 метров. Скорость передачи 9600. По черной и желтой жиле шел RS485, а по синей и красной питание на удаленные модули. На таком расстоянии питание падает с 5В до 4,5В и иногда модули отваливаются или не стартуют. Для стабильности напаивал 1000мФ конденсаторы на сами модули по питанию. Также наблюдается нестабильный запуск верхней части WittyCloud с данным модулем RS485, лечиться добавлением резистора 2 кОм между пином управляющим DE/RE и "землей".

Делегач В. В. (10.05.2022)

Всё работает. Никаких проблем

Лимаренко Вячеслав (28.07.2021)

Заказывал 10 плат. Все ОК. Упаковка, доставка - все отлично. Все модули работают. Никаких проблем в эксплуатации не замечено. Можно смело брать.

Anton (21.04.2021)

Использовал нетрадиционным способом в качестве переходника для Arduino из TTL в RS422 и обратно. Для этого взял две платки - одну как передатчик (подключил Tx на DI, +5 на DE/RE ) другую как приемник (Rx Arduino на DO, GND на DE/RE ). В моем случае ардуино работает как устройство Master поэтому к плате передатчику подключил линии A+B- Master. А к линии по которой передает Slave-устройство я подключил платку приёмник. Таким способом получилось наладить обмен данными со старым устройством на скорости 9600. Со стороны ардуино работаем как с обычным устройством Serial. Если нужен нестандартный режим работы порта, то можн о использовать конструкцию Serial.begin(9600,SERIAL_8E2), где 8E2 значит 8 бит данных, Е - проверка четности even, 2 - два стоп бита, но можно задать и другое число бит, четность, стоп-битов.

Андрій (14.09.2020)

Придбав, перевірив, працює добре.

Anatol (15.06.2020)

Плата соотвествествует цене, взял сразу пять штук. Схемотехника на плате странноватая, однако, - подтяжки шины стоят на 20 кОм, перепаял на 680 Ом; по умолчанию драйвер включен на передачу, и сразу потребляет 100мА. Перепаял на: по-умолчанию включен на прием

ТОВ Ристон Оил (24.04.2020)

Приобрел устройство, отправили все оперативно. Буду снова работать с Arduino.ua.

ТОВ Рістон Ойл (24.04.2020)

Приобрел устройство, отправили все оперативно. Буду снова работать с Arduino.ua.

Maxim (08.08.2019)

подходят ли они для коммутации более 2х мк? во многих местах пишут что здесь есть встроенный резистор на 120 ом, который будет мешать при длине линии более 10м, и нужно его выпаивать для промежуточных RSок

Логвин Игорь (21.07.2019)

это работает

Евгений (30.05.2019)

Модули отличные!
Но во время грозы вышли из строя оба что были на устройстве.
Если надо защита, то берите модули с грозозащитой. Жаль что таких нет в наличие в этом магазине

Артюхов Андрей (22.09.2018)

Получил вовремя. Хороший магазин.

Евгений (22.02.2018)

Брал под проект 4шт. - работают хорошо. Протестировано на расстоянии ~100 метров на скорости 9600. Рекомендую допаять 2N7002 + убирать R3 - таким образом экономится один pin (и нужен только RX и TX для полноценной работы).
Остался доволен качеством и ценой!!!

Добров Олег (29.09.2017)

Работает.
Не плохо будет, если к этим устройствам станут предлагать соединители.

Ярослав (22.03.2017)

Заказав пару - працюють нормально як між собою, так і з промисловим обладнанням (підключав тимчасово для тестування)

Космачевский Константин Владими (19.12.2016)

Купил 3 шт. Все три "на ходу". Всё Ок.

Рыжков Сергей Владимирович (09.03.2016)

Заказывал себе 6 штук. Пришли быстро. Все работает. Упаковано аккуратно, что исключило механические повреждения. Остался доволен
