Правильна ємність

2025-07-10

Існує модуль HW-586 для вимірювання ємності акумуляторів різного формату з напругою до 15 вольт та ємністю до 9999 А/г. У комплекті йдуть два резистори, які встановлюються як навантаження. Однак є нюанс: при зменшенні напруги живлення (тобто напруги акумулятора) струм розряду через резистори також зменшується. Через це акумулятор віддає більшу ємність, ніж може реально віддати при постійному навантаженні.

Проблема полягає у неправильному вимірюванні ємності акумулятора.

Для вирішення цієї проблеми я розробив модуль зі стабілізованою силою струму розряду.

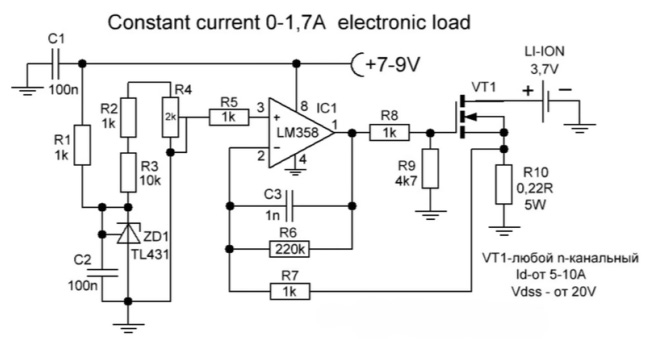

Фото 1. Це зображення принципіальної схеми самого модуля.

При бажанні просто перенесіть її і зробіть в своєму форматі на друкованій платі.

Є стабільне джерело живлення на ТL431.

Багатооборотним резистором можна підлаштувати силу струму, однак слід пам’ятати, що сам модуль HW-586 розрахований на струм до 3 ампер. Крім того, схема працює в лінійному режимі, тому рекомендовано встановлювати радіатор на транзистор для запобігання його перегріву.

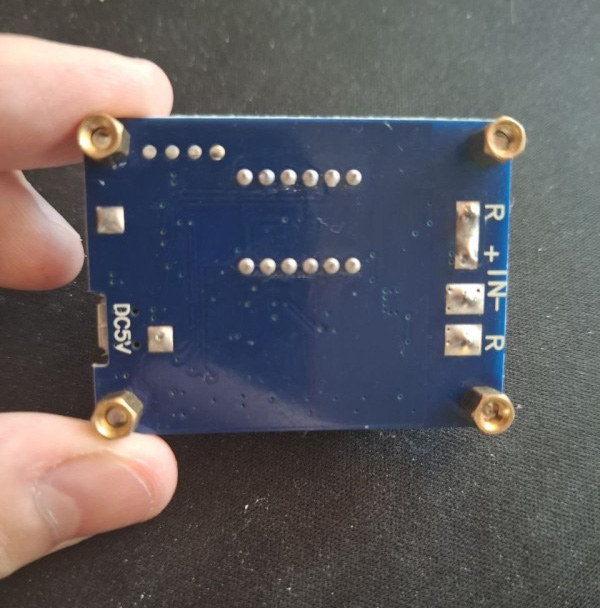

Щодо підключення є важливий нюанс: на зворотному боці модуля HW-586 є два контакти (на фото зліва). Саме до них бажано подавати живлення 9 вольт, оскільки вимірювальна схема живиться безпосередньо від цього модуля. Це забезпечить стабільну роботу пристрою.

З верху "–" а знизу "+"

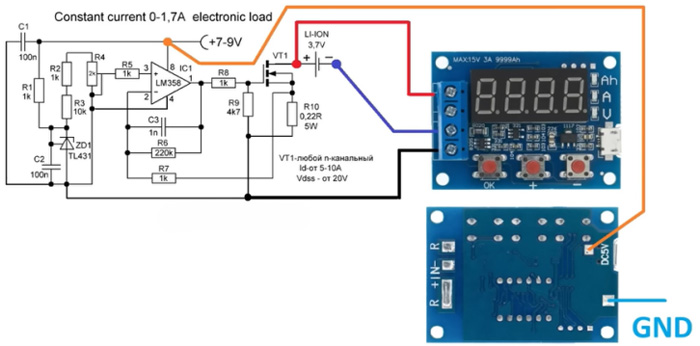

Схема підключення.

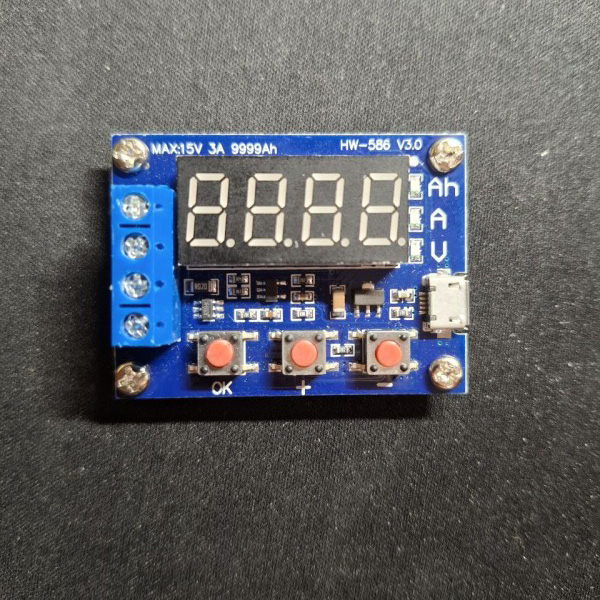

Це фото самого модуля він заснований на мікроконтроллері STM8

Цю схему, в принципі, можна застосувати і для створення аналогічного пристрою на базі Arduino з використанням відповідних модулів. Це дозволить реалізувати вимірювання ємності на більш інформативному екрані, а також забезпечити можливість вимірювання вищої напруги та більшої ємності.

Самий модуль вартий вашої уваги з технічної точки зору.

Підготував статтю Берестов Дмитро
