Модулі швидкої зарядки

2025-08-27

Ці прості модулі для зарядки були зроблені під час відключень електроенергії, коли при включенні електроенергії одночасно необхідно заряджати кілька пристроїв і павербанків, щоб встигнути зарядити до наступного відключення. Звичайно, можна було купити кілька фабричних готових зарядних пристроїв, однак за наявності декількох блоків живлення з напругою 12-24В можна скористатися готовими DC-DC перетворювачами з протоколом швидкої зарядки, що є значно бюджетним рішенням. Сподіваюся, це вже не буде актуальним, але потрібно бути готовим.

За основу був вибраний DC-USB перетворювач , який майже ідеально поміщається в корпус. В цьому корпусі розміщаються по боках два понижуючі перетворювача (див. фото 1).

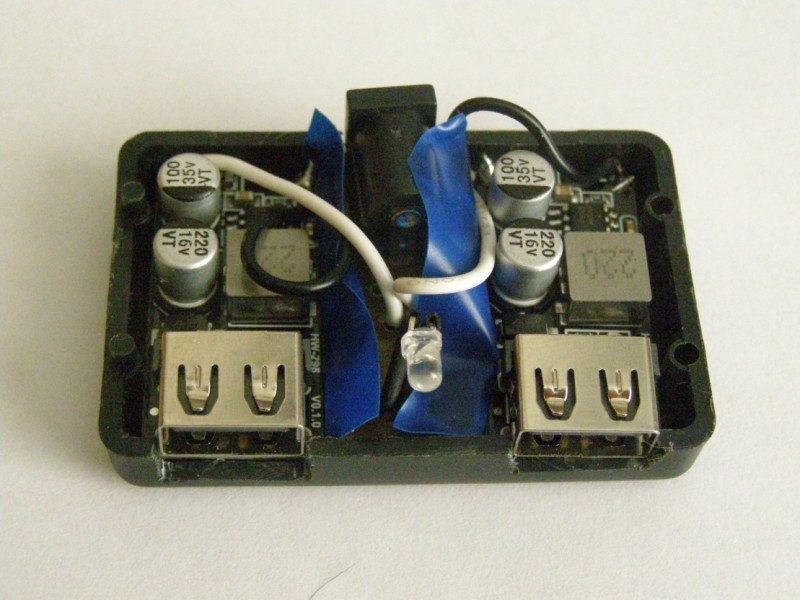

Фото 1. Розміщення DC-USB перетворювачів в корпусі.

За допомогою канцелярського ножа вирізаються отвори для USB виходів перетворювачів. Між перетворювачами розміщається невелика плата з гніздом для входу живлення, індикаторного світлодіода і резистора, що обмежує струм світлодіода. Отвір для вхідного гнізда теж вирізається канцелярським ножом. Також необхідно висверляти отвір для світлодіода, для індикації наявності живлення модуля. Гнізда для живлення підбиралися під наявні блоки живлення: гніздо 5.5x2.1, гніздо 5.5x2.5 та інші. Щоб помістити в корпус гніздо живлення гніздо 5.5x2.1 або гніздо 5.5x2.5 необхідно додатково знято частина ребер жорсткості. Готовий корпус показано на фото 2.

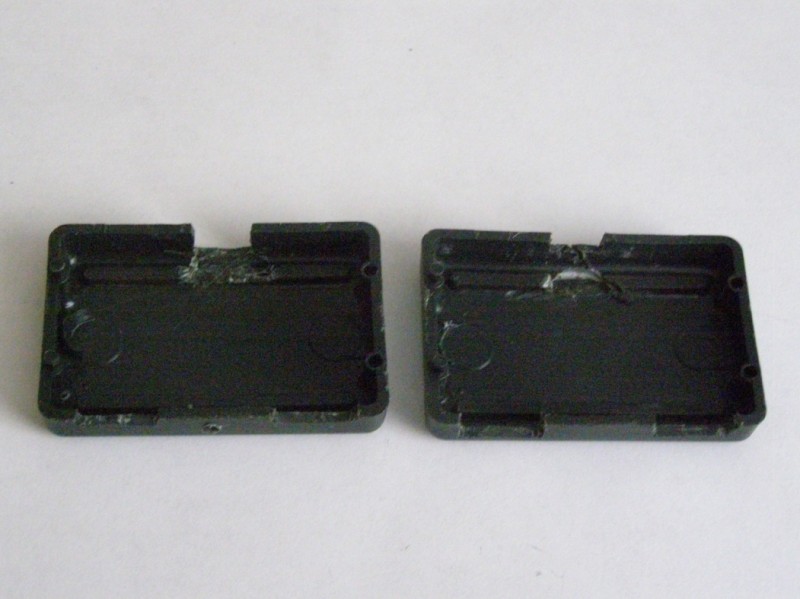

Фото 2. Корпус для зарядного модуля.

З’єднання показано на фото. В правому верхньому куті зображено гніздо 5.5.

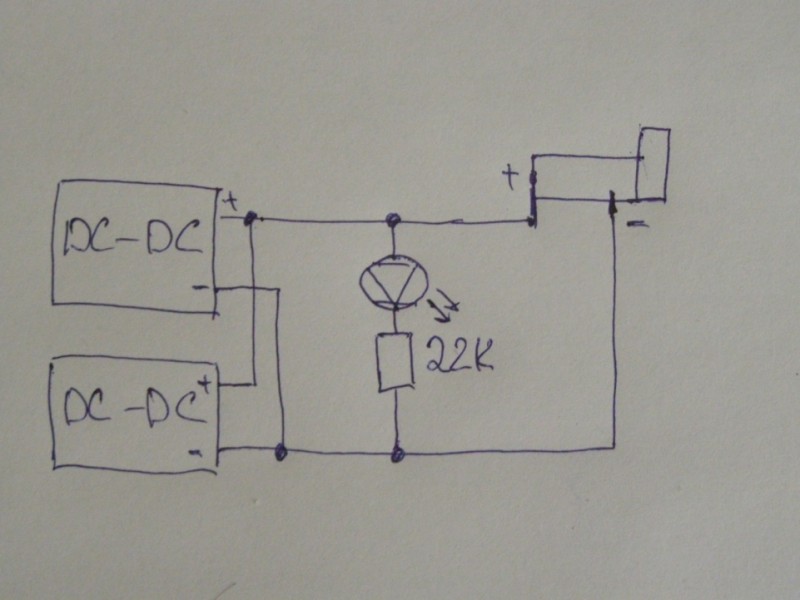

Фото 3. Схема з’єднань.

3азвичай центральний контакт роз’єму блока живлення має відповідає позитивному потенціалу (+) живлення, а зовнішній негативному (-), що відповідає схемі на фото 3. Однак зустрічаються винятки, щоб не вивести з ладу DC-USB перетворювачі, бажано перевірити полярність виходу роз’єму блока живлення мультіметром. Номінал резистора 22 КОм вибрано так, щоб при напрузі живлення 24 В струм світлодіода був біля 1 мА. Для струму світлодіода біля 20 мА при напрузі живлення 24 В потрібний резистор 1.1 КОм. Ізолента на фото 1 для додаткового захисту від можливого електричного контакту з торца саморобної плати та DC-USB перетворювачів.

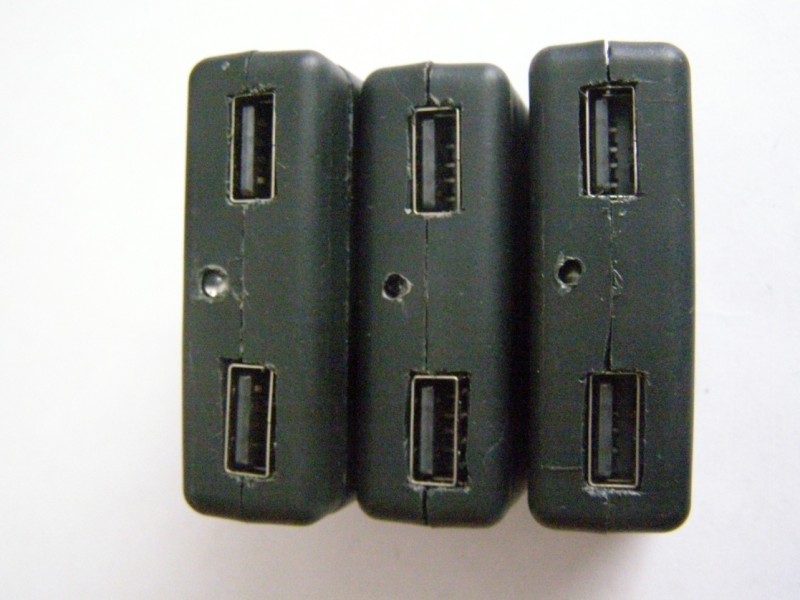

Фото 4. Модулі швидкої зарядки.

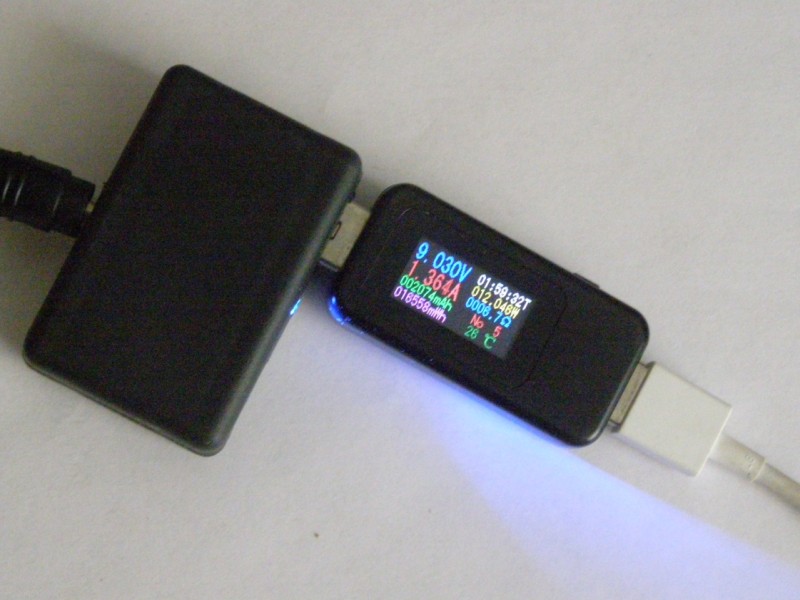

Фото 5. Напруга і струм при заряджанні смартфона.

Виготовлено і випробувано зарядні модулі на основі DC-USB перетворювачів. В порівнянні з придбанням готових зарядних пристроїв виготовлені модулі є бюджетною альтернативою для одночасного заряджання кількох гатжетів за протоколом швидкої зарядки. Ці зарядні модулі використовувались в період відключень електроенергії. Всі модулі зберегли свою працездатність. На фото 5 приклад з вимірюванням струму і напруги, коли заряджався смартфон.
