Корпус роз'єма Hirose DF13 6-pin для самостійного складання конекторів. Як правило використовується в оригінальних Pixhawk. Дозволяє збирати дроти-перехідники власної конфігурації.
Роз'єми XH-3Y призначені для використання в міжблочних з'єднаннях різного виду апаратури. Також ці роз'єми застосовуються для підключення 2S Li-Po акумуляторів до зарядних пристроїв-балансирів. У комплекті йде 3 XH-PT коннектора. Розміри: 8х8х4 мм (ДхШхТ)
Роз'єми XH-4Y призначені для використання в міжблочних з'єднаннях різного виду апаратури. Також ці роз'єми застосовуються для підключення 3S Li-Po акумуляторів до зарядних пристроїв-балансирів. У комплекті йде 4 XH-PT коннектора. Розміри: 8х11х4 мм (ДхШхТ)
Роз'єми XH-5Y призначені для використання в міжблочних з'єднаннях різного виду апаратури. Також ці роз'єми застосовуються для підключення 4S Li-Po акумуляторів до зарядних пристроїв-балансирів. У комплекті йде 5 XH-PT конекторів. Розміри: 8х13х4 мм (ДхШхТ)
Роз'єми XH-6Y призначені для використання в міжблочних з'єднаннях різного виду апаратури. Також ці роз'єми застосовуються для підключення 5S Li-Po акумуляторів до зарядних пристроїв-балансирів. У комплекті йде 6 XH-PT конекторів. Розміри: 8х15.5х4 мм (ДхШхТ)
Роз'єми XH-7Y призначені для використання в міжблочних з'єднаннях різного виду апаратури. Також ці роз'єми застосовуються для підключення 6S Li-Po акумуляторів до зарядних пристроїв-балансирів. У комплекті йде 7 XH-PT коннектора. Розміри: 8х18х4 мм (ДхШхТ)
Силовий роз'єм живлення EC3. Використовується, як правило, для підключення потужних акумуляторів до ваших проектів. Пружинні контакти забезпечують надійне з'єднання.
Датчик струму і напруги (максимально допустимі 25В/90А), включається між акумулятором і платою APM або Pixhawk, дозволяє вимірювати струм і напругу на батареї. Датчик додатково містить 3А імпульсний стабілізатор напруги (ubec) для управління польотним контролером. Налаштовується через Mission Planner. Дозволяє налаштувати failsave при розряді акумулятора. Роз'єм XT60.

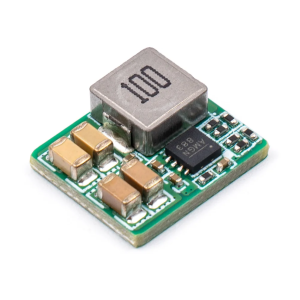

Понижуючий регулятор UBEC 3A 2-6S (5В/6В) дозволяє живити бортову електроніку стабільною напругою 5В або 6В з максимальным струмом 3А. На вході приймає напругу до 26В. Перетворювач імпульсний з високим ККД. Є захист від неправильної подачі живлення. Перетворювач захищений металевим корпусом, а вихідні дроти протягнуті в феритове кільце для зниження електромагнітних завад. Світлодіод для індикації нормальної роботи.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±20A ACHS-7122 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 20 А і виводить пропорційну аналогову напругу (100 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±30A ACHS-7123 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 30 А і виводить пропорційну аналогову напругу (66 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±40A ACHS-7124 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 40 А і виводить пропорційну аналогову напругу (50 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±50A ACHS-7125 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 50 А і виводить пропорційну аналогову напругу (40 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Даний модуль є простим носієм мікросхеми лінійного датчика струму Allegro ±15.5 А з мікросхемою ACS711 на основі ефекту Холла з виходом несправності перевантаження струмом, який забезпечує низький струмовий вимірювальний тракт (~ 0,6 мОм) та електричну ізоляцію до 100 В. Ця версія датчика приймає двонаправлений вхід струму з величиною до 15.5 А і виводить пропорційну аналогову напругу, центровану на рівні Vcc/2 з типовою похибкою ±5%. Датчик працює від напруги живлення від 3 В до 5.5 В, тому він може безпосередньо взаємодіяти як з системами 3.3 В, так і з системами 5 В. Датчик має вихідну чутливість до 90 мВ/А.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±20A ACHS-7124 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 1.2 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 20 А і виводить пропорційну аналогову напругу (100 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±50A ACHS-7124 ACS724LLCTR-50AB на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 1.2 мОм) та електричну ізоляцію до 2.4 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 50 А і виводить пропорційну аналогову напругу (40 мВ/А) з центром 2.5 з типовою похибкою ±0.8%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Даний модуль є простим носієм мікросхеми лінійного датчика струму Allegro ±31 А з мікросхемою ACS711 на основі ефекту Холла з виходом несправності перевантаження струмом, який забезпечує низький струмовий вимірювальний тракт (~ 0,6 мОм) та електричну ізоляцію до 100 В. Ця версія датчика приймає двонаправлений вхід струму з величиною до 31 А і виводить пропорційну аналогову напругу, центровану на рівні Vcc/2 з типовою похибкою ±4%. Датчик працює від напруги живлення від 3 В до 5.5 В, тому він може безпосередньо взаємодіяти як з системами 3.3 В, так і з системами 5 В. Датчик має вихідну чутливість до 68 мВ/А.
