16-канальный 12-bit PWM/Servo шилд с I2C интерфейсом от Adafruit

код: ASA143

  • Доставка по Украине.
    Мы отправляем заказы "Новой Почтой" по Украине и курьером по Киеву. Также возможен самовывоз из нашего магазина.
  • 6 месяцев гарантии.

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы.

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости.

    Внимательно ознакомьтесь с условиями гарантии.
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по контактному e-mail или телефону указанным в шапке нашего магазина
540 грн.

ожидается

Предварительный заказ

Добавить к сравнению

Добавить в "Список желаний"

5
голосовать

  • 16-канальный 12-bit PWM/Servo шилд с I2C интерфейсом от Adafruit
  • 16-канальный 12-bit PWM/Servo шилд с I2C интерфейсом от Adafruit
  • 16-канальный 12-bit PWM/Servo шилд с I2C интерфейсом от Adafruit
  • 16-канальный 12-bit PWM/Servo шилд с I2C интерфейсом от Adafruit
  • Описание
  • Отзывы (1)
  • Задать вопрос

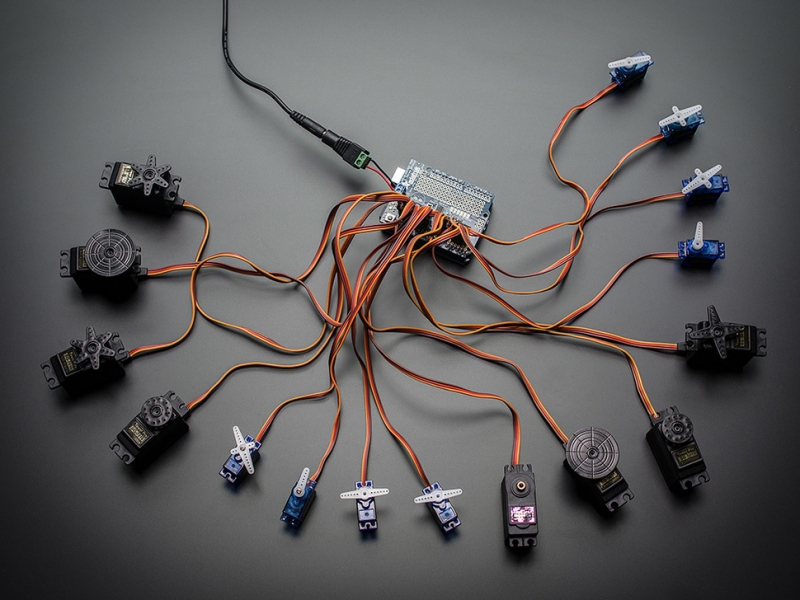

Если Вы решили собрать робота, гексапод или оригинальную конструкцию с большим количеством элементов, управляемых ШИМ сигналами то очень быстро столкнетесь с ограниченным количеством ШИМ выходов своего контроллера или компьютера. Превосходное решение для подключения 16 сервоприводов или светодиодов к Arduino контроллерам или Raspberry используя всего 2 сигнальных провода. Конструкция позволяет каскадирование и управление 992 сервоприводами.

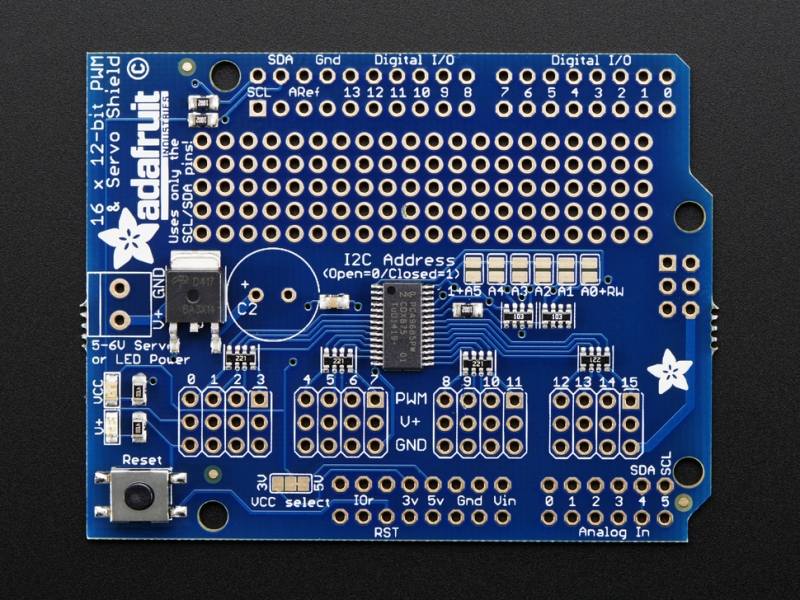

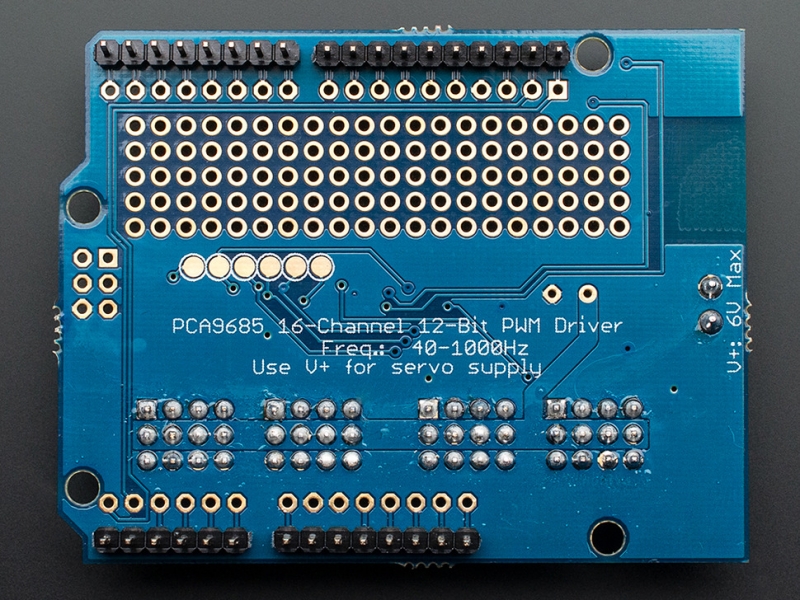

Особенности конструкции:

  • управление по шине I2C всего двумя сигнальными проводами;
  • конструкция в формфакторе Arduino, позволяющая просто подключить шилд к контроллеру;
  • на шилде имеются 100 контактных площадок для удобного макетирования;
  • выбор перемычкой на плате напряжения питания управляющего контроллера;
  • на плате установлены дополнительные 220Ом резисторы по каждому из выходов для удобного подключения светодиодов;
  • возможность каскадирования до 62 устройств с получением 992 ШИМ выходов;
  • питание от 3.3В с возможностью подключения к 5В устройствам;
  • возможность подключения 6В сервоприводов;
  • 6-разрядный I2C адрес;
  • регулируемая частота ШИМ до 1,6КГц;
  • 12-битное управлением скважностью по каждому из каналов;
  • настраиваемый выход - двухтактный или с открытым стоком;
  • отдельный вход источника питания сервоприводов или светодиодов;
  • защита входа питания от переполюсовки;

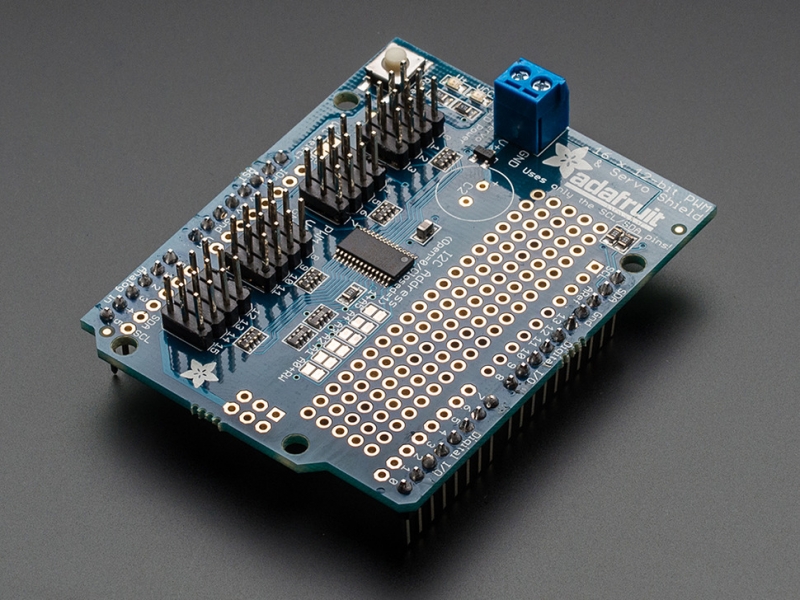

  • наличие 3-пиновых разьемов, позволяющих легко и просто подключить все 16 сервоприводов к плате;
  • установочное место для установки дополнительного мощного конденсатора по цепи питания;
  • высокое качество изготовления шилда;

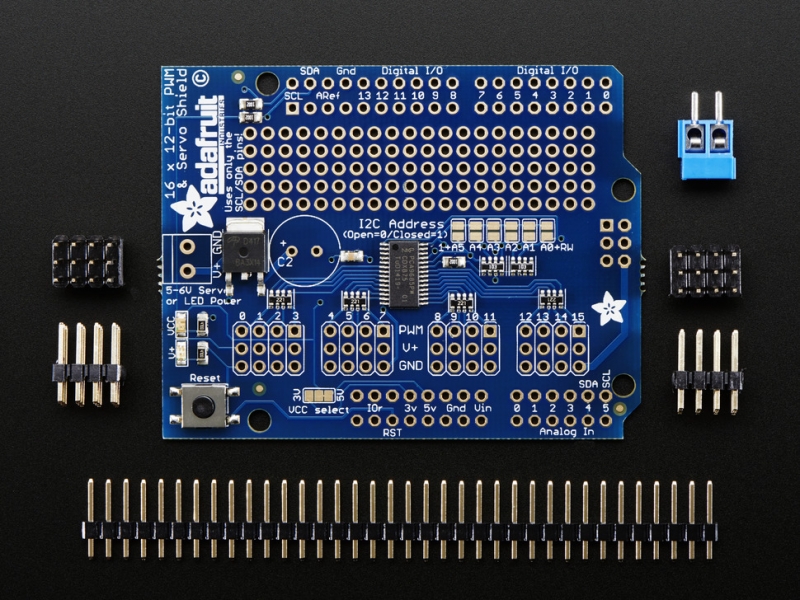

Плата поставляется с незапаянными коннекторами.

Отзывы покупателей о 16-канальный 12-bit PWM/Servo шилд с I2C интерфейсом от Adafruit

(30.03.2017)

Отличный шилд! Тестировал с 5 сервами, все отлично.
Есть только один совет: лучше впаивать конденсатор из расчета ~100mF на 1 серву (место предусмотрено).
Я поставил 1000mF на 10V для 5 серв, полет нормальный.
