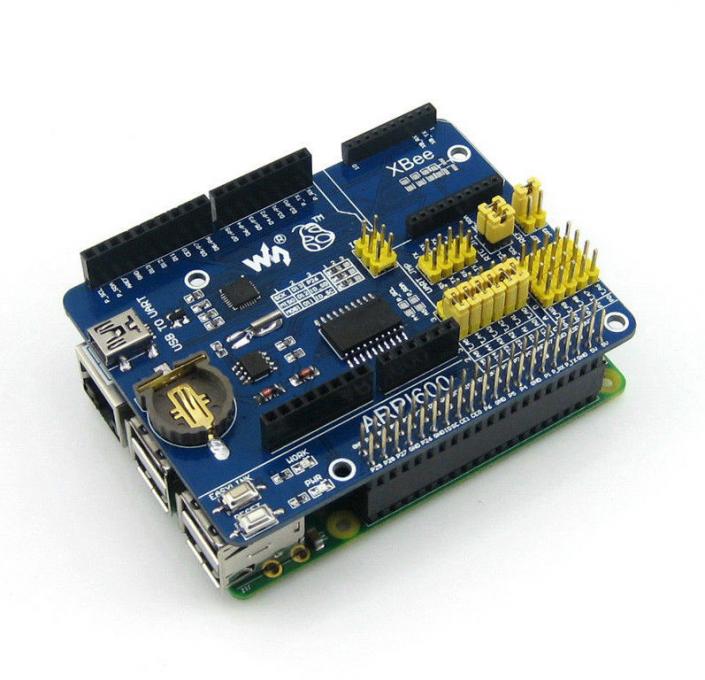

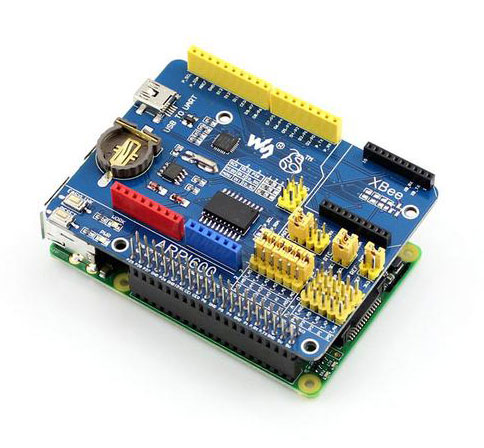

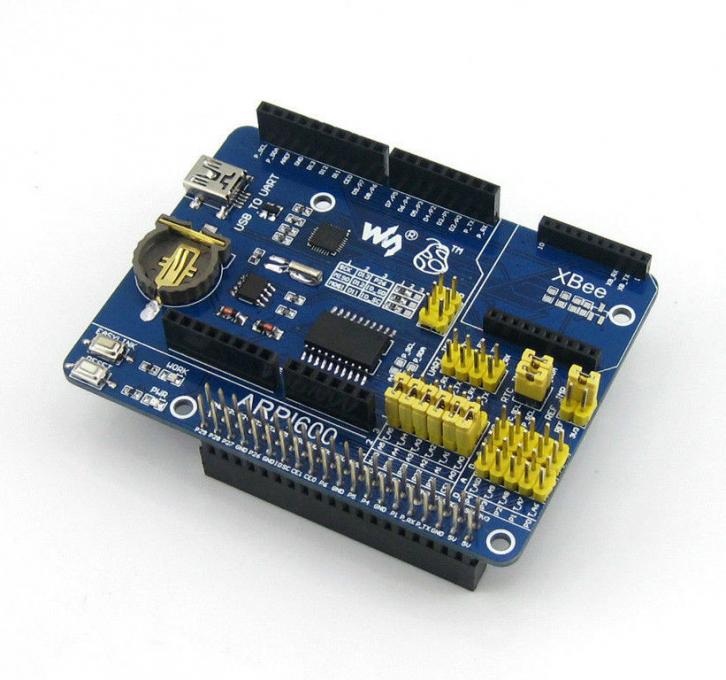

Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare

код: APC142

  • Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare
  • Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare
  • Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare
  • Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare
  • Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare
  • Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare
  • Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare
  • Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare
  • Плата розширення ARPI600 для Arduino та Raspberry Pi від Waveshare
Архівний товар, який більше не продається у нашому магазині

Увы, за этот товар уже голосовать нельзя :(

НО!

У нас есть куча других классных товаров! :)
8

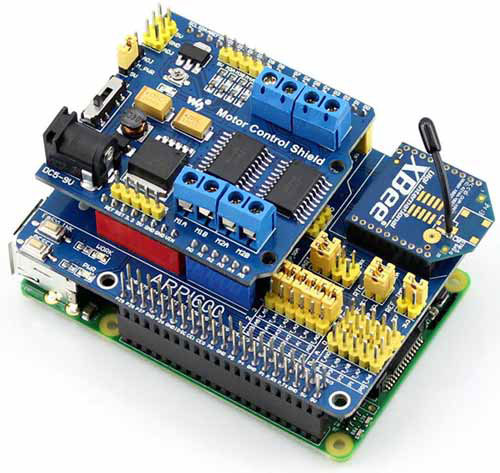

ARPI600 - плата розширення, в основу якої лягла ідея використання апаратних та програмних ресурсів Arduino для спільної роботи з Rasberry Pi через інтерфейс GPIO. Крім того, ARPI600 підтримує модулі XBee, легко дозволяючи додати в проект бездротові пристрої з відповідним протоколом. Таким чином ми отримуємо потужний інструмент у вигляді швидкої платформи Raspberry з великим об'ємом пам'яті і величезну кількість плат розширення, датчиків та периферії, розроблених для платформи Arduino. Як бонус на платі розміщені годинник реального часу, що відсутній на платі Raspberry.

Характеристики:

  • Стандартний роз'єм розширення Raspberry Pi 40-виводів, що підтримується всім сімейством Raspberry Pi і Jetson Nano
  • сумісність з Arduino UNO, Leonardo, просте підключення різних шилдів Arduino;

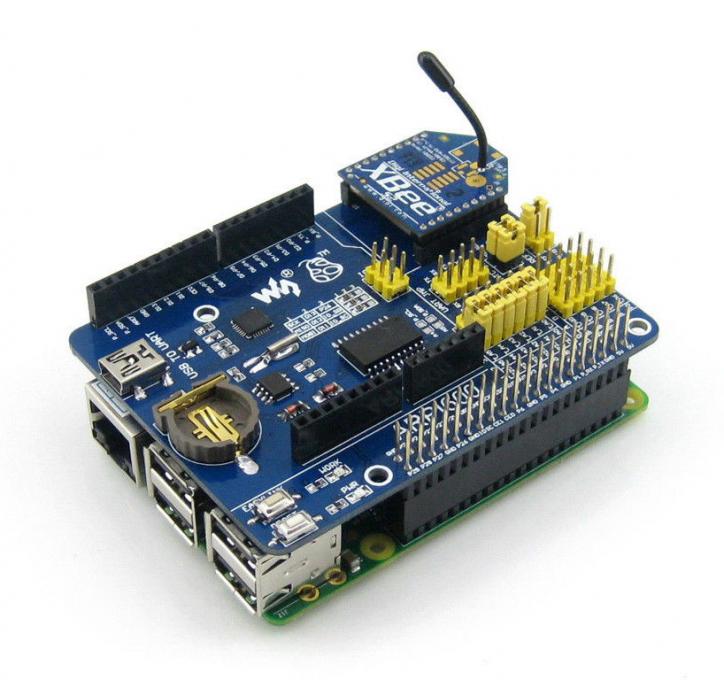

  • XBee коннектор для підключення різних XBee модулів;
  • інтерфейс для підключення різних датчиків;
  • встановлений на платі для налагодження конвертер USB-UART, який можна конфігурувати як XBee USB адаптер;
  • встановлений на платі 11-канальний 10-бітний 38K SPS АЦП (6 каналів для інтерфейсу ARDUINO, 5 каналів для датчиків);
  • годинник реального часу.
  • код виробника: ARPI600

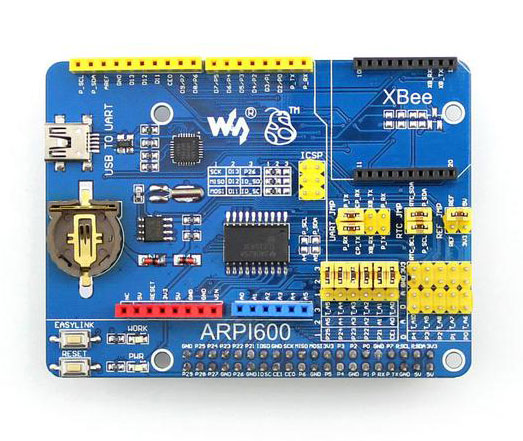

Посилання:

  • 1 - Arduino connector: для підключення шилдів Arduino
  • 2 - ICSP interface: Arduino ICSP
  • 3 - XBee connector: для підключення XBee комунікаційних модулів
  • 4 - Sensor interface: для підключення датчиків
  • 5 - Raspberry Pi connector: для підключення Raspberry Pi (40 контактів)
  • 6 - USB - UART
  • 7 - TLC1543: АЦП
  • 8 - PCF8563: Годинник реального часу (RTC)
  • 9 - CP2102
  • 10 - 32.768 KHz кварцевий резонатор: для RTC
  • 11 - Індикатор живлення
  • 12 - Світлодіод стану XBee
  • 13 - Кнопка скидання (RESET) XBee та Arduino
  • 14 - Кнопка запуску XBee EASYLINK
  • 15 - Тримач батареї RTC: для батареї CR1220
  • 16 - Джампер конфігурації опорної напруги для TLC1543
  • 17 - Джампер RTC
  • 18 - Джампер UART:
    • при з'єднанні P_RX і CP_TX, P_TX і CP_RX, відповідно, USB- UART підключається до послідовного порту Raspberry Pi
    • при з'єднанні XB_RX і CP_TX, XB_TX і CP_RX, відповідно, USB- UART підключається до послідовного порту XBee
    • при з'єднанні XB_RX і P_TX, XB_TX і P_RX, відповідно, послідовний порт Raspberry Pi підключається до послідовного порту XBee
  • 19 - Джампер вибору Arduino AD
  • 20 - Джампер вибору Arduino I2C
  • 21 - Джампер вибору Arduino SPI

Габарити плати:
