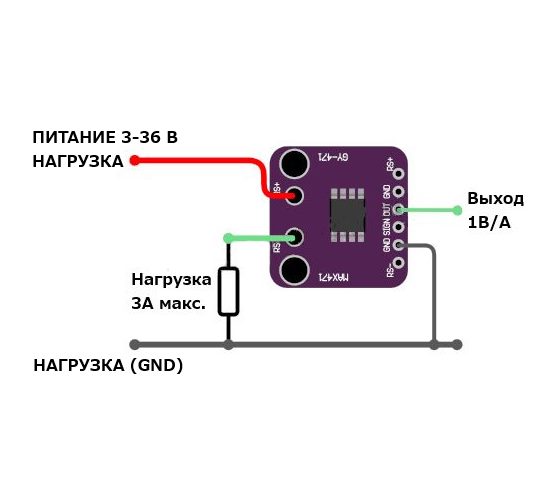

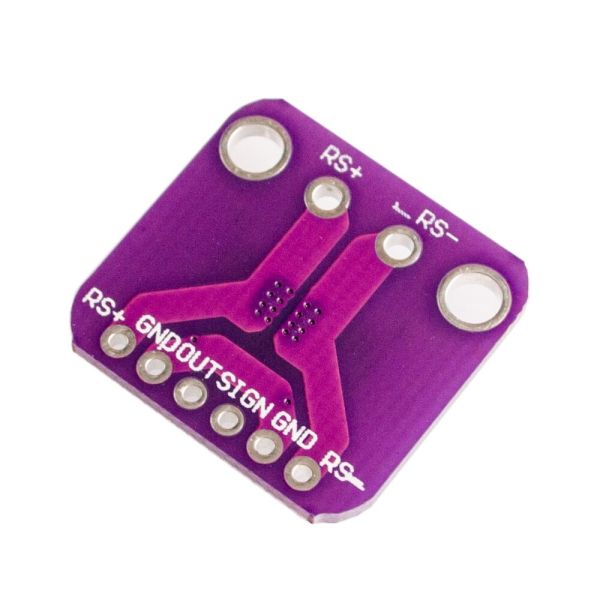

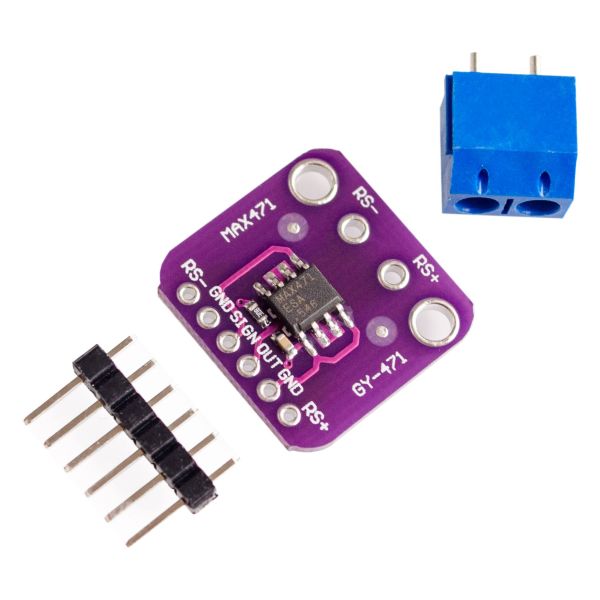

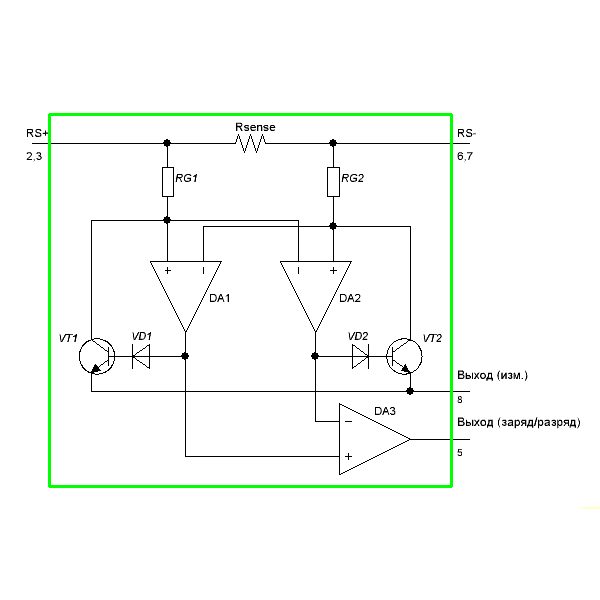

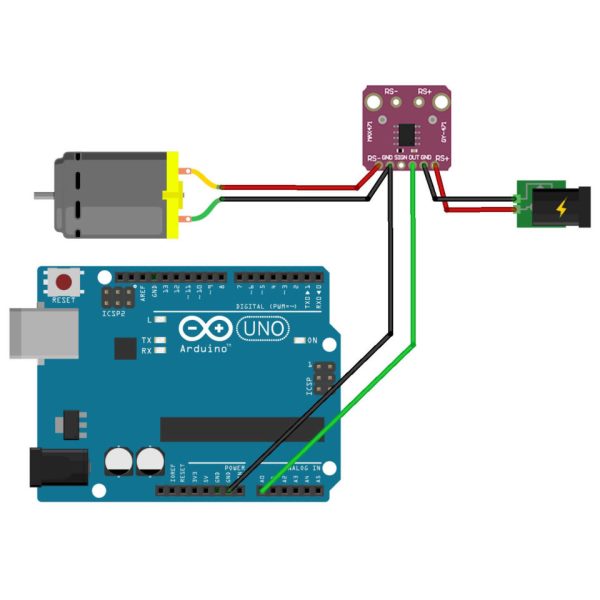

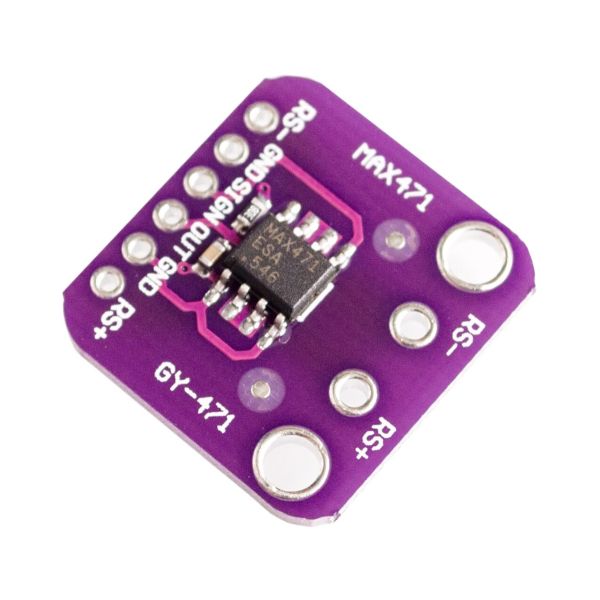

Модуль аналогового типу для вимірювання сили струму споживаного навантаженням від джерела живлення. Принцип вимірювання заснований на контролі напруги, що знімається з прецизійного подільника напруги. Для вимірювання використовується мікросхема MAX471 з вбудованим вимірювальним шунтом.
Максимальний вимірюваний струм для одного модуля 3А, для збільшення цієї межі, схема дозволяє застосовувати паралельне включення. Або можна використовувати зовнішній струмовий резистор (шунт).
Характеристики:
-
Напруга живлення MAX471: від 3 до 36В
-
Вимірюваний струм: від 0А до 3A
-
Точність вимірювання струму: 2%
-
Напрямок вимірювання струму: в обидва напрямки
-
Струм: 100 мкА
-
Струм в режимі очікування: 18 мкА
-
Корпус MAX471: 8-вивідна SOIC
-
Розмір друкованої плати: 22x21x7 мм
