Ethernet шилд ENC28J60 для Arduino Nano V3

код: ASC229

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
295 грн

в наявності



Купити в один клік

4
голосувати
Знайшли дешевше?
  • Ethernet шилд ENC28J60 для Arduino Nano V3
  • Ethernet шилд ENC28J60 для Arduino Nano V3
  • Ethernet шилд ENC28J60 для Arduino Nano V3
  • Опис
  • Відгуки (20)
  • Задати питання

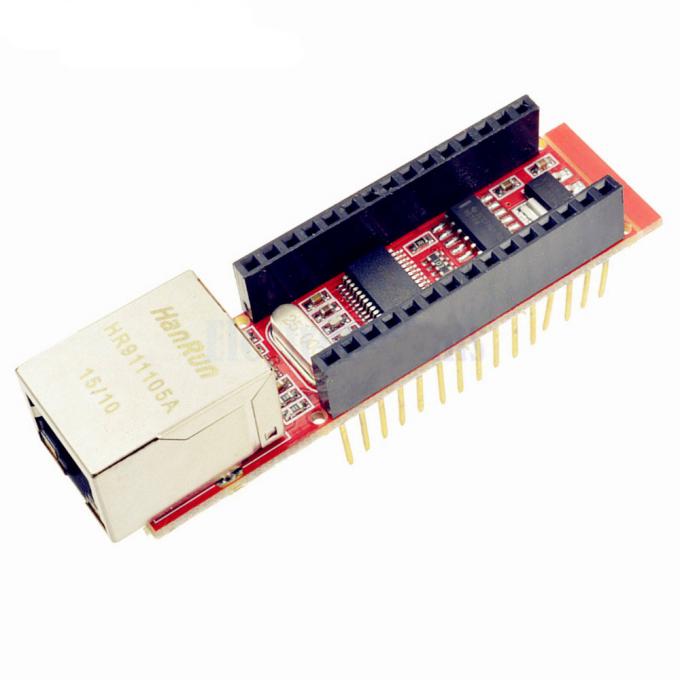

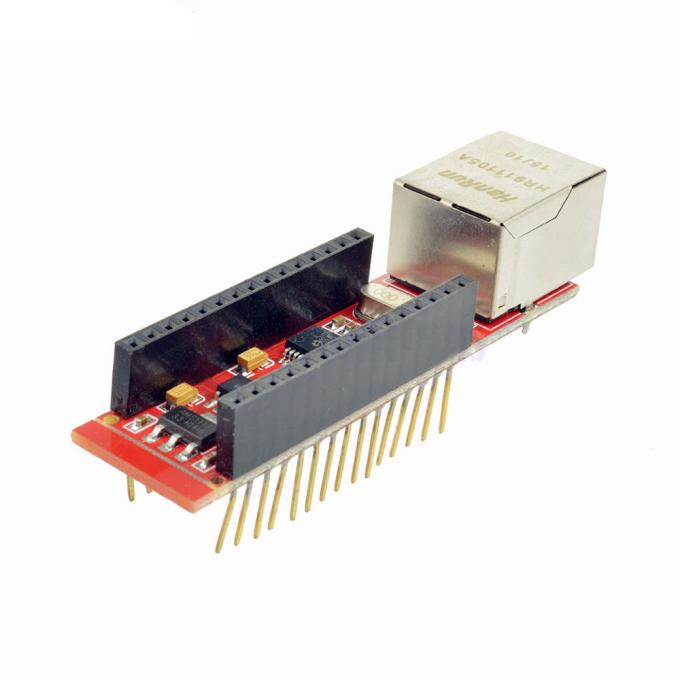

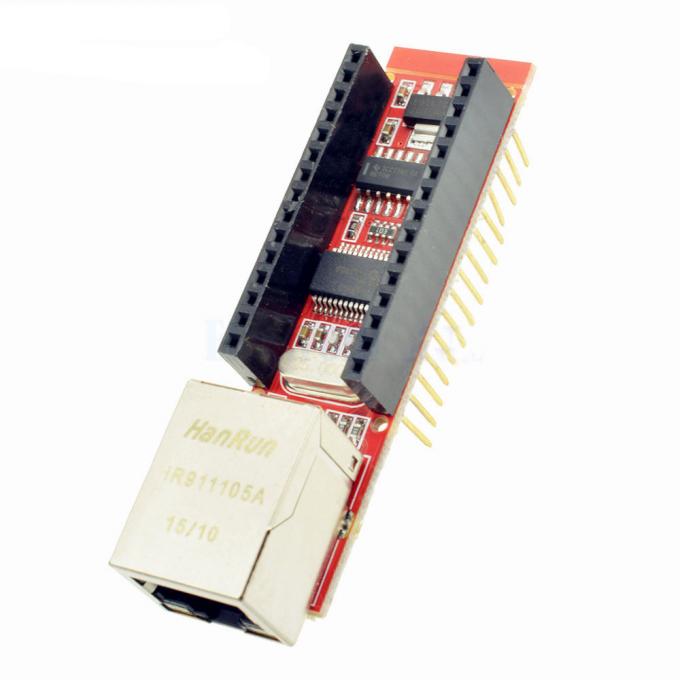

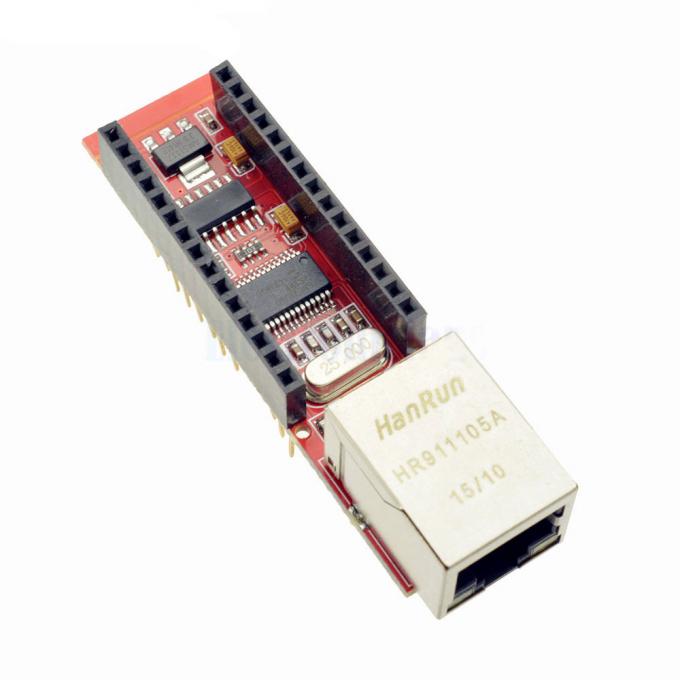

Ethernet шилд для підключення до контролера Arduino NANO, що дозволяє підключити плату Arduino Nano v3.0 до мережі. Вирізняється функціональною завершеністю, компактними розмірами, великою підтримкою бібліотеками та застосуванням в конструкціях ардуінщиків.

Модуль побудований на мікросхемі ENC28J60, яка підтримує стеки TCP та UDP в IP-мережі. Плата має стандартний роз'єм RJ-45 з вбудованим лінійним трансформатором, що забезпечує гальванічну розв'язку модуля від кабелю TCP/IP, та опцією PoE (Power over Ethernet) для отримання живлення від звичайної витої пари 5 категорії. На платі встановлено 2 світлодіоди, світіння яких свідчить про обмін даними. Виведені на плату ENC28J60 Ethernet_shield роз'єми типу "мама" з кроком 1 дюйм дозволяють зробити підключення до неї плати Arduino Nano за модульним принципом, що значно економить місце.

Характеристики:

  • чіп ENC28J60 Ethernet, корпус SOP28
  • робоча частота 25МГц
  • напруга живлення 3,14 - 3,45 В;
  • струм, мА: максимальний 250; номінальний 170;
  • SPI інтерфейс
  • вбудований роз'єм RJ45
  • живлення: +3.3 В
  • розміри плати 50x15 мм

Особливості модуля:

  • Інтегрований MAC і 10 Base-T PHY;
  • Повний та напівдуплекс;
  • Підтримка одного 10 Base-T порту з автовизначенням полярності та корекцією;
  • Автовирівнювання генерації контрольної суми;
  • Автовідкидання помилкових пакетів;
  • Програмована функція повтору передачі при помилці;
  • Програмовані функції Padding та генерування CRC;
  • Програмована функція фільтрації помилкових пакетів;

Посилання:

Відгуки покупців про Ethernet шилд ENC28J60 для Arduino Nano V3

serserch (02.07.2023)

так, плата v1.0 має дефект - треба дуже обережно трішки фрезернути отвір від 12pin. потім вона працює з живленням на 5V. підкючення pin: 2, 10, 11, 12, 13

Відповісти

Володимир (21.01.2023)

Прийшло 2 штуки, жодна не працює з коробки. Прийшлось допрацювати як показано в цьому відео:
https://www.youtube.com/watch?v=o3N4AXD6fn8
Правда я зробив алмазним напильником)

Відповісти

Чернов Вячеслвв (11.12.2022)

Получил своевременно, все работает, ссылка на библиотеку рабочая.

Відповісти

Вячеслав (31.01.2022)

Заработало все без проблем. Внешних питаний не потребовалось. Работает в паре с нано с прошивкой веб сервер температуры. Виснет только от неправильного кода. С нормальной програмой в ардуино все работает стабильно

Відповісти

Александр (02.12.2021)

Покупал не здесь, но я постоянный клиент, надеюсь, меня простят админы.
Была задача передавать данные по локальной сети на систему умного дома через протокол MQTT.
Библиотека - UIPEthernet. Всё получилось. Но когда закончил разбираться, задумался. Получилось очень жирно. Если взять ардуино, этот шилд, датчик, то выходит очень дорого по сравнению с ESP8266, к которому, к слову, не нужно подводить провод Ethernet.
Есть еще один шилд, полноразмерный UNO, но на нем есть слот для карты SD. Тогда хоть что-то понятно. А что делать со скоростями 10 или 100 мегабит, если памяти у Ардуино на AVR кот наплакал?

Відповісти

Євген (20.11.2021)

Купил себе один. Брал здесь. Подключил к Arduino Nano,работает уже сутки. Разрывов в соединении нет. Использовал библиотеку UIPEthernet. Недостаток в этом шилде один- програмный код забирает кучу памяти ArduinoNano (в отличии от шилда на чипе W5100), однако цена этот недостаток компенсирует. Для небольших проэктов можно использовать.

Відповісти

Романенко Михаил (18.10.2021)

Взял парочку к двум нано (здесь же брал) под конкретную задачу. Все запустил, все работает. Но для "чтоб было на будущее" покупать не стану, немного гиморный шилд (я вообще про чип, не про этот шилд конкретно).

Відповісти

Чернов (05.02.2021)

С nano v3 заработала сразу, в качестве шилда без дополнительных проводов. Также использую UIPEthernet.

Відповісти

Артем (24.11.2019)

В данную плату нельзя вставить Arduino Nano что бы использовать как шилд. Что бы все работало необходимо соединять Arduino и шилд проводами

Відповісти

admin (25.11.2019)

Уточните, пожалуйста, в чем сложность установки контроллера в данный шилд.

Відповісти

Валентин (23.10.2019)

Есть ли возможность отключить 2 пин для шилда библиотекой EtherCard.h нужен пин для DS18B20 но 2 и 10 занимает шилд

Відповісти

admin (24.10.2019)

DS18B20 можно подключить к любому выводу контроллера. Этот вывод необходимо прописать в инициализации библиотеки.

Відповісти

Umkamaks (23.08.2019)

К сожалению не удалось с ней сделать ничего! Толи сразу умерла, толи уже такая пришла!

Відповісти

admin (23.08.2019)

Приносите или присылайте - проверим и восстановим при необходимости.

Відповісти

Валентин (21.05.2019)

Какое напряжение по PoE должно быть?

Відповісти

admin (22.05.2019)

Номинальное напряжение PoE 48 Вольт, но для использования этой возможности необходим дополнительный модуль преобразователя, например Silvertel AG9603 или аналогичный.

Відповісти

Сергей (11.04.2019)

Из пяти штук из коробки ни одна не заработала. На одной - обрыв питания по дорожке +5в. И на всех пяти - ошибка печатного монтажа: линия SPI MISO (D12) тупо соединена с линией +3.3в. После исправления багов - заработала.

Відповісти

admin (15.04.2019)

Напомните, пожалуйста, при следующем заказе сделать Вам скидку за доставленные неудобства...

Відповісти

Андрей (07.05.2018)

С библиотекой UIPEthernet заработало с "полпинка", по ощущениям, проблем меньше, чем с платами, основанными на W5100, но это может быть лично мое впечатление. Порадовало, что нормальный 10mbit/s PHY интерфейс, тут 100 -
совершенно бесполезная скорость, а греется меньше. Рекомендую!

Відповісти

Дмитрий (30.08.2019)

Здравствуйте. Лично у меня наоборот данная плата не внушает доверия. Возможно что то делаю не так или же примеры плохие. Пробовал стандартный пример - не заработало. Возможно у вас есть простенький рабочий пример для проверки платы?
Спасибо.

Відповісти
