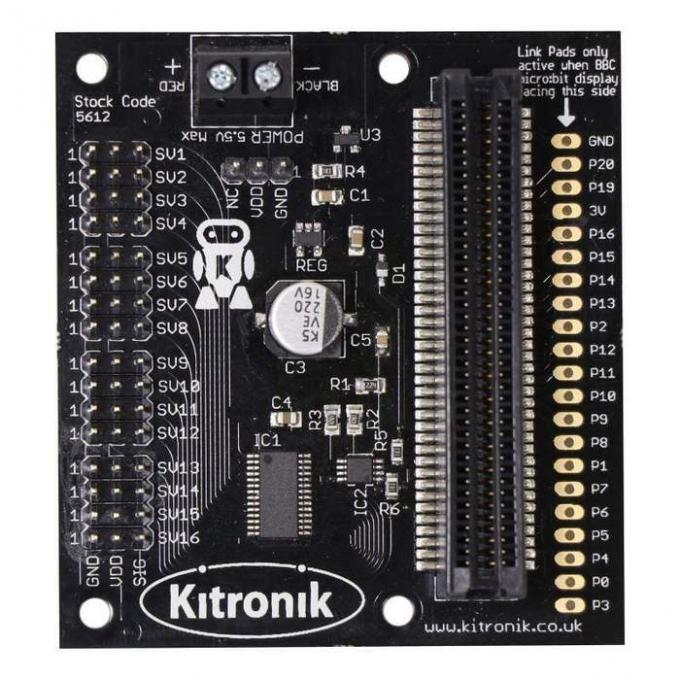

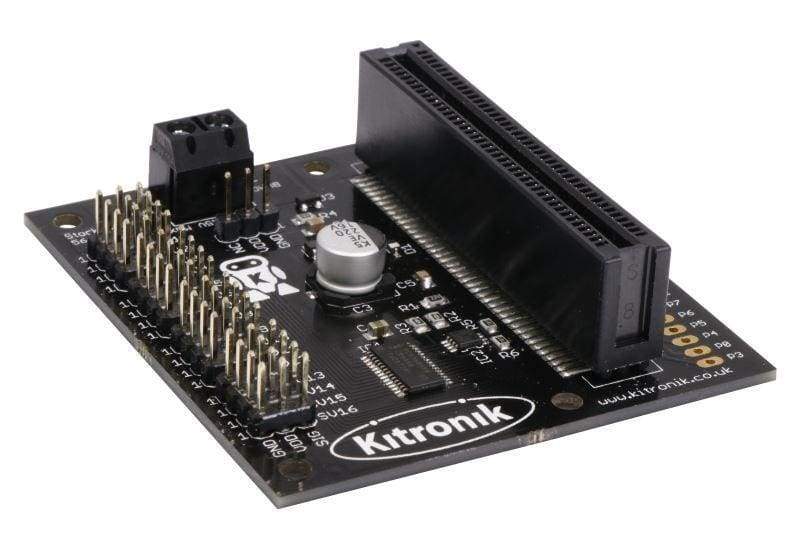

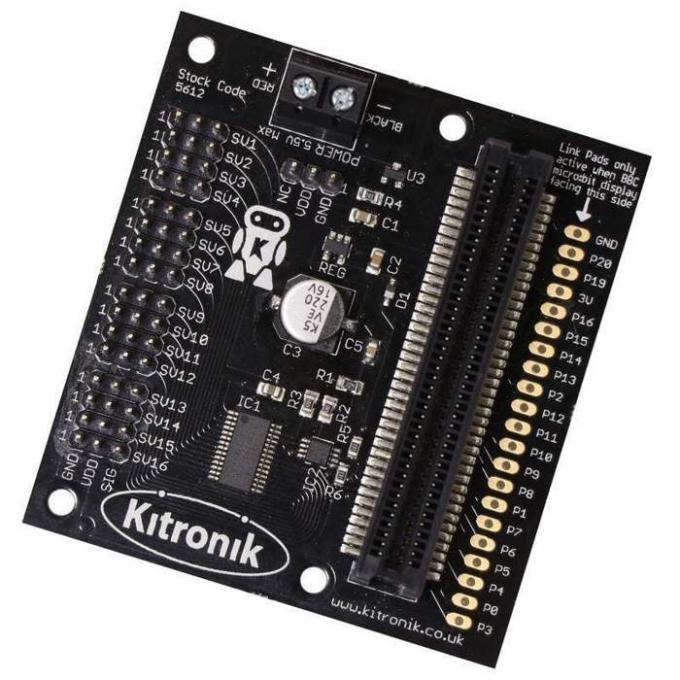

Модуль 16 сервоприводів Kitronik 16 (i2C) для BBC micro:bit

Kitronik 16 (i2C) для BBC micro: bit - це плата розширення для підключення 16-ти сервоприводів до мікро-контролера BBC micro: bit дозволяє одночасно керувати до 16 сервоприводами. Він побудований на мікросхемі драйвера PCA9865. На платі є вбудований Edge Connector для підключення контролера BBC micro: bit. До модуля можна підключати додаткові плати або пристрої з використанням знімного роз'єму «Link»

Плата містить регульоване джерело живлення, напруга з якого подається в 80-контактний роз'єм для живлення вставленої плати контролера, що виключає необхідність додаткового живлення BBC micro: bit.

Живлення (максимум 5,5 В) може подаватися на плату через гвинтові з'єднання або роз'єм живлення з кроком 2,54мм, наприклад, від стандартного блоку батарей.

Характеристики:

• Мікросхема розширювача: PCA9865
• Робоча напруга (Vcc) 3 В до 5,5 В
• Кількість сервоканалів 16
• Напруга сервоприводу: Дорівнює вхідній напрузі
• Максимальний тривалий струм: (всі сервоприводи) 6А

Розроблено користувацький блок і JavaScript для підтримки використання плати 16 сервоприводів в micro: bit редакторі блоків JavaScript (раніше відомий як PXT).

Ця плата відповідає стандарту «Link» для аксесуарів контролера BBC micro: bit. Це дозволяє поєднувати і контролювати кілька додаткових плат від одного контролера BBC micro: bit.
