Arduino Шилд розширення для всіх моделей Raspberry Pi3,4 від DFRobot
код: ORD155
Архівний товар, який більше не продається у нашому магазині
Увы, за этот товар уже голосовать нельзя :(
НО!
У нас есть куча других классных товаров! :)
2
Міні-комп'ютер Raspberry Pi потужний та продуктивний. У нього є вбудовані бездротові інтерфейси, великий обсяг оперативної пам'яті, можливість підключення дисплея та реалізації складних алгоритмів керування. Контролер Arduino Leonardo володіє меншою продуктивністю, меншим об'ємом пам'яті ПЗ, володіє такою перевагою як робота в реальному часі. Для Arduino немає нічого простішого ніж керувати двигунами з реакцією на датчики перешкод. Тепер переваги обох пристроїв об'єднані в новому шилді для Raspberry Pi. На шилд виведено контакти вводу/виводу в стандартному форм-факторі Arduino, що дозволяє використовувати готові шилди і плати для контролера Arduino. Додатково виведені контакти GPIO Raspberry, що дозволяє максимально використовувати ресурси як Raspberry Pi так і Arduino.
Код виробника: DFR0327

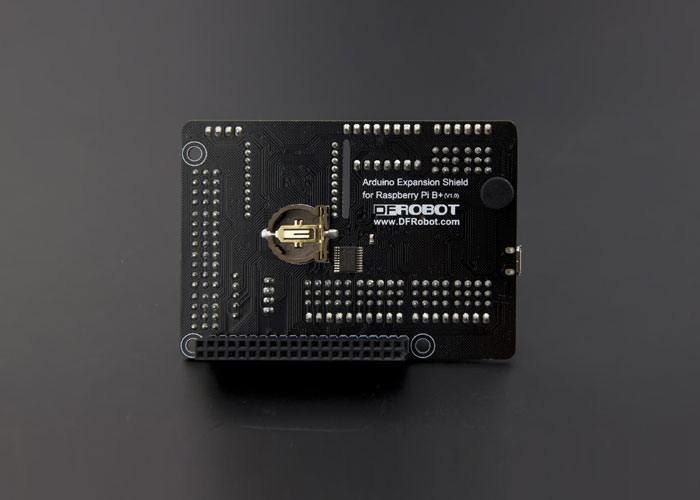

Шилд підключається до Raspberrу Pi за допомогою GPIO роз'єму і USB перехідника та дозволяє використовувати Arduino в якості віртуального послідовного порту, віртуальної клавіатури або віртуальної мишки. На платі шилда також встановлений годинник реального часу для Raspberry на мікросхемі DS1307 з автономним живленням.
Специфікація:
Бортовий мікроконтролер: ATmega32u4
Сумістність: всі моделі Raspberry Pi
Arduino-сумісне розміщення контактів
Сумісний з усіма стандартними екранами і датчиками Arduino
Підтримка стандарту інтерфейсів Gravity для UART і I2C інтерфейсів
Напруга живлення Arduino: 5 В
Цифрових входів/виходів Arduino: 20
Аналогових входів Arduino: 6
Інтерфейси Raspberry Pi:
Raspberry Pi B + GPIO: 16
Raspberry Pi B + I2C: 1
Raspberry Pi B + ID_I2C: 1
Raspberry Pi B + SPI: 1
Raspberry Pi B + TTL UART: 1
Розмір: 86 мм x 61 мм x 26 мм

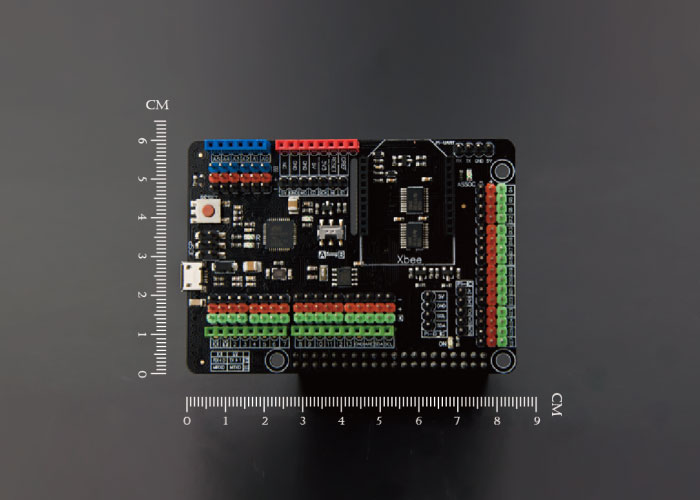

Розміщення та призначення виводів шилда:
Роз'єм ICSP призначений тільки для внутрішньосхемногопрограмування мікроконтролера і не має доступу як Arduino ввід/вивід.
Перемикач на платі дозволяє підключити XBee модуль як до Raspberry Pi так і до контролера Arduino.
