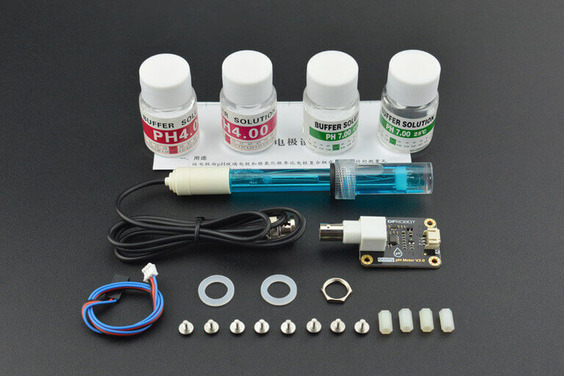

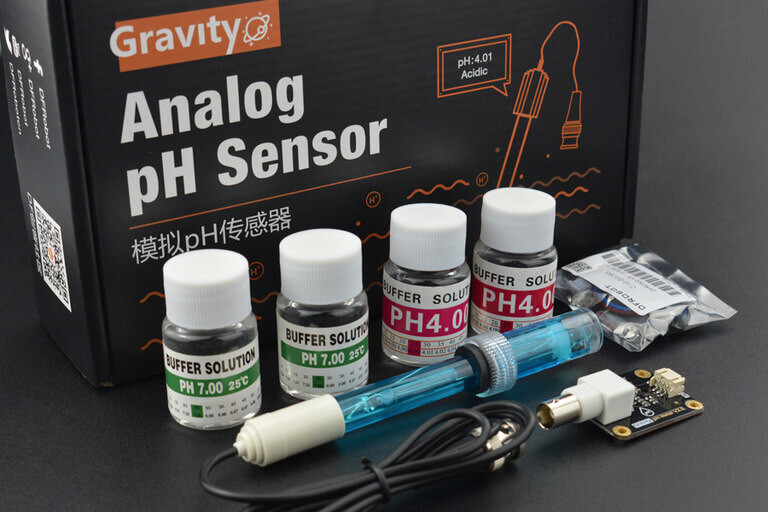

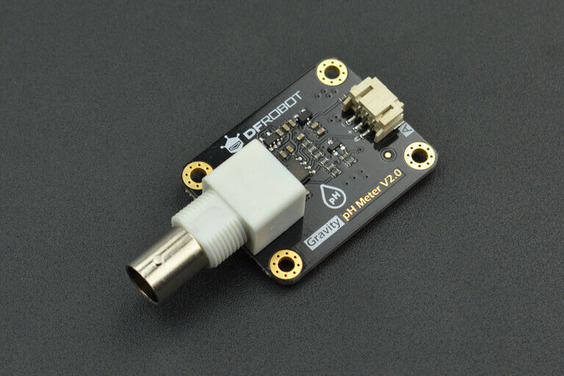

Gravity: Аналоговий датчик/вимірювач pH V2 от DFRobot

DFRobot Gravity: Аналоговий датчик/вимірювач рН V2 спеціально розроблений для вимірювання рН розчину і відображення кислотності або лужності. Це зазвичай використовується в різних додатках, таких як аквапоніка, аквакультура і тестування води в навколишньому середовищі.

Код виробника: SEN0161-V2

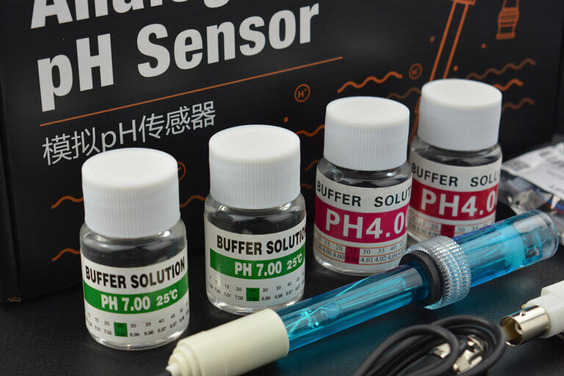

Так само як і модернізована версія pH-метра V1, цей датчик значно підвищує точність і зручність використання. Вбудована мікросхема стабілізатора напруги дозволяє використовувати джерело напруги від 3,3 В до 5,5 В, який сумісний з основною платою управління 5 В і 3,3 В. Вихідний сигнал, відфільтрований апаратно, має низький рівень цифрового шуму. У бібліотеці програмного забезпечення використовується метод двухточечного калібрування, яке автоматично визнаяає два стандартних буферних рішення (4.0 і 7.0), як простого і зручного.

З цим датчиком і платою управління (наприклад, Arduino) і бібліотекою програмного забезпечення Ви можете швидко побудувати рН-метр, без застосування пайки. DFRobot пропонує різноманітні продукти для датчиків якості води, з однаковим розміром і інтерфейсом, які не тільки відповідають вимогам різних випробувань якості води, але також підходять для виготовлення багатопараметричного тестера якості води.

PH - це значення, яке вимірює кислотність або лужність розчину. Це також називається індекс концентрації іонів водню. PH - це шкала активності іонів водню в розчині. PH має широкий спектр застосування в медицині, хімії та сільському господарстві. Зазвичай значення pH становить від 0 до 14. У стандартних термодинамічних умовах pH = 7, що означає, що розчин є нейтральним; рН <7, що означає, що розчин є кислим; рН> 7, що означає, що розчин є лужним.

Варіант підключення датчика:

Зверніть увагу:

1. Роз'єм BNC і плата перетворення сигналів повинні бути сухими і чистими, в іншому випадку це вплине на вхідний опір, що призведе до неточних вимірів. Якщо він вологий, його необхідно висушити.
2. Плата перетворення сигналів не може бути розміщена безпосередньо на мокрій або провідної поверхні, в іншому випадку це вплине на вхідний імпеданс, що призведе до неточних вимірів. Рекомендується використовувати нейлонову стійку для кріплення плати перетворення сигналів, що б забезпечити певну відстань між платою перетворення сигналів і поверхнею.
3. Чутливий скляний міхур в голівці pH-зонда не повинен стосуватися твердого матеріалу. Будь-яке пошкодження або подряпини приведуть до виходу електрода з ладу.
4. Після завершення вимірювання від'єднайте датчик pH від плати перетворення сигналів. Датчик pH не слід довго підключати до плати перетворення сигналу без джерела живлення.

Ключові особливості:

• Широкий діапазон напруги живлення: від 3,3 до 5В
• Апаратний відфільтрований вихідний сигнал, низький джиттер сигналу
• Стандартний роз'єм і роз'єм BNC
• Бібліотека програмного забезпечення підтримує двоточкове калібрування і автоматично визначає стандартне буферне рішення

Характеристики:

• Напруга живлення: 3,3 ~ 5,5 В
• Вихідна напруга: 0 ~ 3,0 В
• Роз'єм датчика: BNC
• Сигнальний роз'єм: PH2.0-3P
• Точність вимірювання: ± 0.1@25

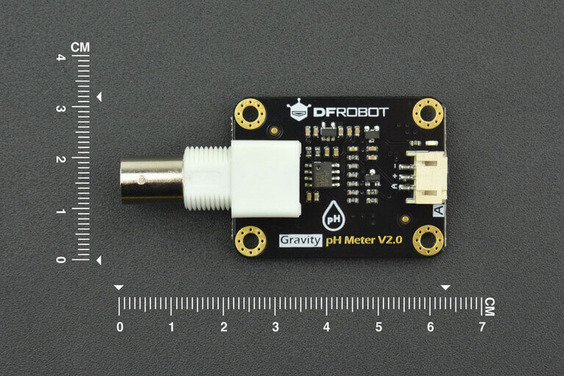

• Розмір плати: 42 мм * 32 мм / 1,66 * 1,26 дюйма

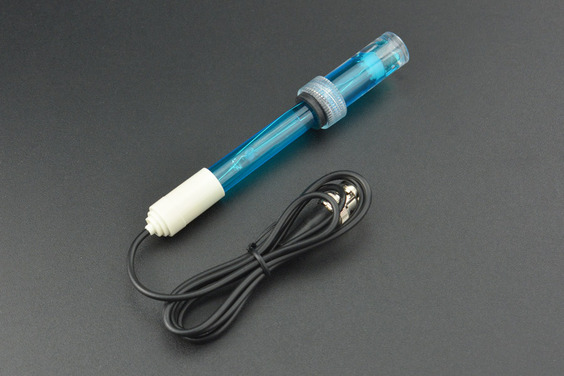

• Тип зонда: лабораторний
• Діапазон виявлення: 0 ~ 14
• Діапазон температур: 5 ~ 60 ° C
• Нульова точка: 7 ± 0,5
• Час відгуку: <2 хв
• Внутрішній опір: <250 МОм
• Термін служби зонда:> 0,5 року (в залежності від частоти використання)
• Довжина кабелю зонда: 100 см
