Модуль датчиків якості повітря CCS811 + HDC1080 + BMP280

код: DAT302

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

735 грн

очікується

Повідомити

	1
	голосувати

Опис
Відгуки (5)
Задати питання

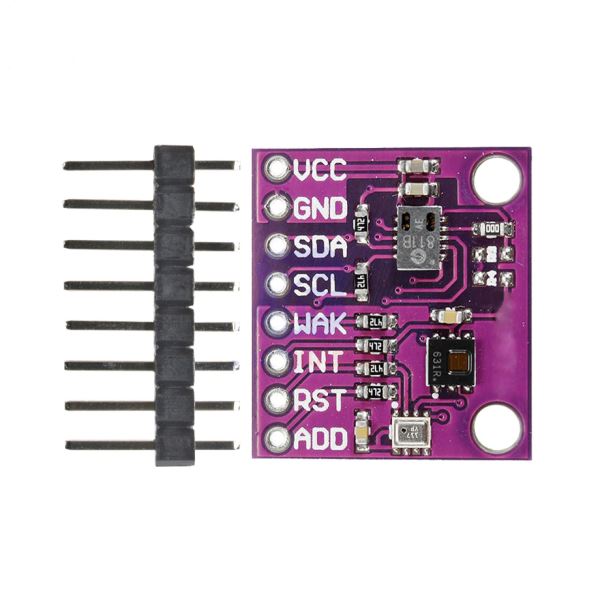

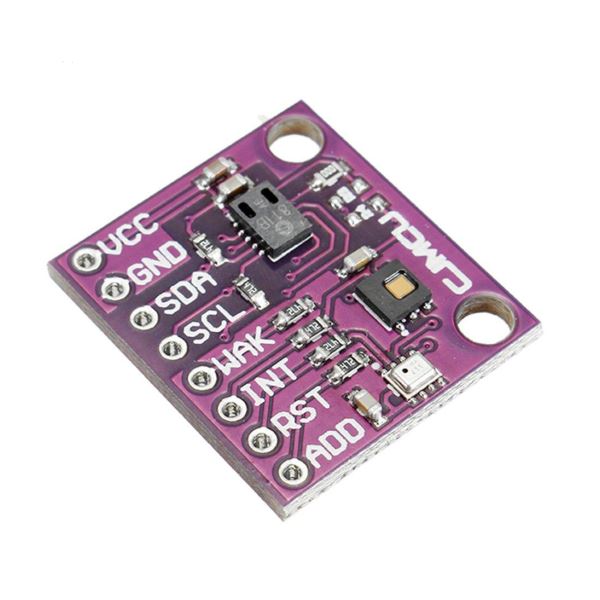

Модуль містить комбінацію датчиків ССS811, HDC1080 і BMP280, що вимірюють більшість параметрів якості повітря (TVOC). Датчики мають високу точність вимірювань завдяки калібруванню, здійсненої при виробництві. Для підключення до датчиків використовується послідовний інтерфейс I2C.

Датчик якості повітря в приміщеннях на CCS811 представляє модуль цифрового газового датчика, який визначає широкий діапазон загальних летючих органічних сполук (TVOC), включаючи еквівалентні рівні діоксиду вуглецю (eCO 2). ЛОС часто класифікуються як забруднювачі і / або сенсорні подразники і можуть виходити з багатьох джерел, таких як будівельні матеріали (фарба, килим і тощо), побутова і офісна техніка (копіри, компьютериі тощо) і навіть люди (продукти дихання, куріння тощо). Цей датчик призначений для контролю якості повітря всередині приміщень в таких пристроях, таких як годинники та телефони, але даний модуль з датчиком виготовлений таким чином, щоб Ви могли використовувати його як звичайний пристрій I2C з безпаєчними макетними платами.

Вбудований сенсор CCS811 підтримує кілька режимів вимірювання, які були оптимізовані для споживання малої потужності під час активного вимірювання датчика і режиму очікування, продовжуючи термін служби батареї в портативних пристроях. Для зручності роботи на платі виведені всі необхідні для роботи виводи датчика CCS811, а також додаткові контакти, щоб додати свій власний термістор NTC, щоб визначити температуру CCS811, яка може використовуватися для компенсації показань.

Примітка. Пам'ятайте, що в специфікаціях CCS811 рекомендується попередньо прогріти датчик протягом 48 годин і прогрівати датчик кожен раз після включення живлення протягом 20 хвилин (Ви повинні почекати 20 хвилин, щоб датчик прогрілося і видав достовірні дані).

Цифровий датчик температури і вологості підвищеної точності HDC1080 дозволяє вимірювати температуру і вологість повітря з високою точністю.

Характеристики CCS811:

Вимірювання загальних летючих органічних сполук (TVOC): від 0 до 1 187 частин на мільярд
Вимірювання eCO2: від 400 до 8 192 частин на мільйон
Кількість режимів роботи: 5
Внутрішня обробка даних: вбудований мікроконтролер
Інтерфейс: I2C
Напруга живлення: 1.8 В - 3.6 В
Вимірювання температури: окремий зовнішній датчик

Характеристики HDC1080:

Виробник: Texas Instruments
Тип датчика: температури та вологості
Тип інтерфейсу: цифровий
Інтерфейс: I2C
Напруга живлення: 2,7 - 5,5 В
Роздільна здатність виміру: 0.1
Діапазон вимірювання вологості: 0-100%
Діапазон виміру температури: -40 °С ~ +125 °С
Точність вимірювання вологості: ± 2% RH
Точність вимірювання температури: ± 0.2 °С
Додаткові компоненти: не потрібні
Калібрування: заводська

Характеристики BMP280:

Напруга живлення: від 1.71 В до 3.6 В
Максимальна швидкість I2C інтерфейсу: 3.4 МГц
Струм: 2.7мкA при частоті відліків в 1 Гц
Інтерфейс: I2C
Калібрування: заводське
Рівень шуму: до 0.2 Па (1.7 см) і 0.01 температури
Діапазон вимірюваного тиску: від 300 hPa до 1100 hPa (+9000 до -500 м)

Посилання:

Відгуки покупців про Модуль датчиков качества воздуха CCS811 + HDC1080 + BMP280

Шеїн Ігор (11.09.2022)

BMP280 не определяется на шине, остальные работают.
Брак или есть какие-то подводные камни?
Контакты все звонятся, в режим i2c вроде включен согласно даташиту.

Відповісти

M (09.11.2022)

//BMP280
#include
#include
#include

Adafruit_BMP280 bmp; // use I2C interface
Adafruit_Sensor *bmp_temp = bmp.getTemperatureSensor();
Adafruit_Sensor *bmp_pressure = bmp.getPressureSensor();

void setup() {
Serial.begin(9600);
while ( !Serial ) delay(100); // wait for native usb
Serial.println(F("BMP280 Sensor event test"));

unsigned status;
status = bmp.begin(BMP280_ADDRESS_ALT, BMP280_CHIPID);
//status = bmp.begin();
if (!status) {
Serial.println(F("Could not find a valid BMP280 sensor, check wiring or "
"try a different address!"));
Serial.print("SensorID was: 0x"); Serial.println(bmp.sensorID(),16);
Serial.print(" ID of 0xFF probably means a bad address, a BMP 180 or BMP 085n");
Serial.print(" ID of 0x56-0x58 represents a BMP 280,n");
Serial.print(" ID of 0x60 represents a BME 280.n");
Serial.print(" ID of 0x61 represents a BME 680.n");
while (1) delay(10);
}

/* Default settings from datasheet. */
bmp.setSampling(Adafruit_BMP280::MODE_NORMAL, /* Operating Mode. */
Adafruit_BMP280::SAMPLING_X2, /* Temp. oversampling */
Adafruit_BMP280::SAMPLING_X16, /* Pressure oversampling */
Adafruit_BMP280::FILTER_X16, /* Filtering. */
Adafruit_BMP280::STANDBY_MS_500); /* Standby time. */

bmp_temp->printSensorDetails();
}

void loop() {
sensors_event_t temp_event, pressure_event;
bmp_temp->getEvent(&temp_event);
bmp_pressure->getEvent(&pressure_event);

Serial.print(F("Temperature = "));
Serial.print(temp_event.temperature);
Serial.println(" *C");

Serial.print(F("Pressure = "));
Serial.print(pressure_event.pressure);
Serial.println(" hPa");
Serial.print(F("Pressure = "));
float press = pressure_event.pressure * 0.750062;
Serial.print(press);
Serial.println(" mmHg");
}

Відповісти

Володимир (12.11.2022)

Там все просто, BMP280 на (альтернативному) адресі 0x76

Відповісти

Andriy (20.02.2022)

У вас для декількох модулів, що використовують сенсор CCS811, написано, що вони визначають "оксиду металу" (MOX).
Це "труднощі перекладу" :) MOX / оксиду металу - це технологія датчика.

Відповісти

Yaroslav (21.11.2021)

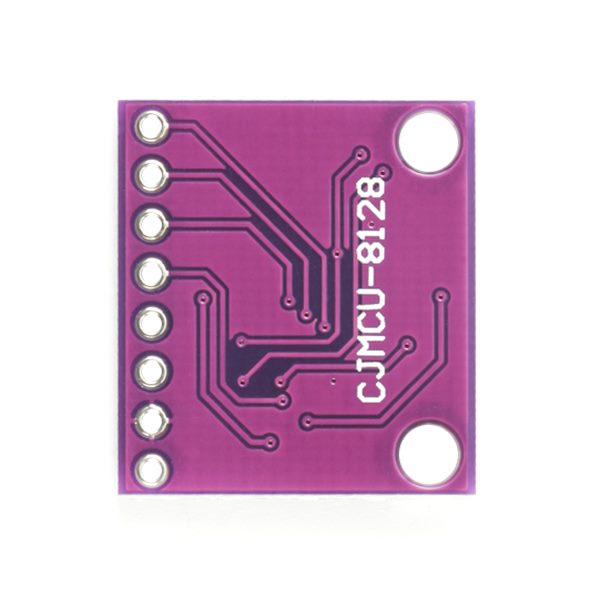

Трапився модуль CJMCU-8128 з датчиком HDC1080 замість SI7021 (такий датчик на модулі CJMCU-8118)
Якщо у вас такий же модуль, використовуйте бібліотеку для HDC1080

Відповісти
