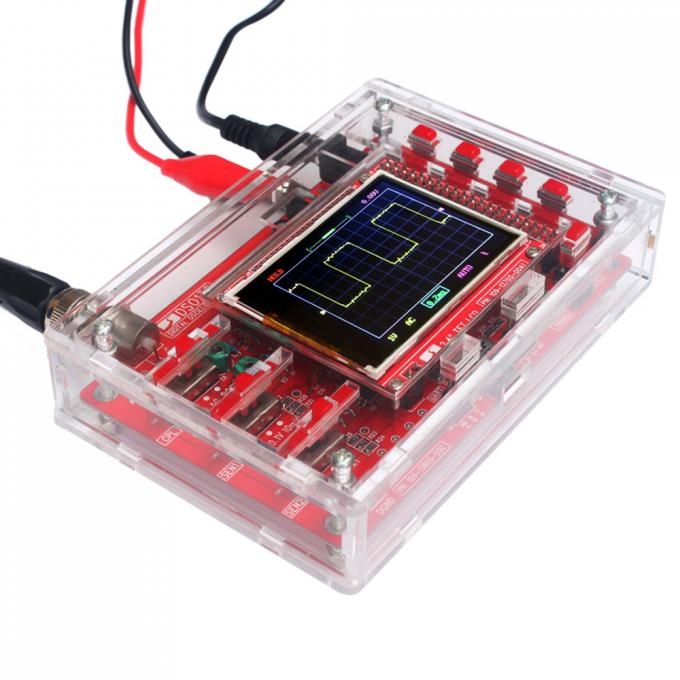

Набір для зборки цифрового осцилографа DSO138 з корпусом (плата РОЗПАЯНА)

Проблема - проблем нет, просто приехали не "наборы для сборки" а уже распаянные платы. Набор для самостоятельной сборки цифрового осциллографа DSO138 на микроконтроллере ARM Cortex-M3 (STM32F103C8) с 2,4-дюйма TFT дисплеем. В результате сборки Вы получите простой и надежный осциллограф, с помощью которого можно просмотреть форму сигнала, частоту, период, ширину импульса и пр. Отображаются данные Максимальные/Минимальные/Среднее/Пиковые значения амплитуды электрических сигналов. Это отличный набор как для новичков так и для опытных энтузиастов. Осциллограф имеет USB разъем для подключения к компьютеру.

Особенности:

• Микроконтроллер: ARM Cortex-M3 (STM32F103C8)
• Дисплей: 2.4-дюймовый TFT
• Возможность расширения возможностей: есть
• Регулоровка смещения сигнала: вертикальная
• Синхронизация: ручная, автоматическая и триггерная
• Дополнительные функции: замораживание изображения сигнала
• Тестовый сигнал: меандр 1 Гц/3.3
• Отображение параметров сигнала: на дисплее
• Функция запоминания формы сигнала: есть

Технические характеристики:

• Максимальная частота дискретизации: 1 MSPS
• Точность: 12 бит
• Размер буфера выборки : 1024 байт
• Аналоговая полоса пропускания: 0-200 кГц
• Вертикальная чувствительность: 10мВ/дел-5 В/дел
• Входное сопротивление: 1MΩ
• Максимальное входное напряжение: 50Vpp (делитель 1: 1), 400Vpp (делитель 10: 1)
• Режимы входа: открытый, закрытый, отключен
• Диапазон развертки: 10мкс/дел-50 сек/дел
• Напряжение питания: 9 В постоянного тока
• Размер печатной платы: 117*76 мм
• Размер экрана: 52*40 мм

Корпус:

• Выполнен из прозрачного акрила. Перед сборкой нужно снять защитную пленку.
• Вес: 156 г

Предназначение переключателей и кнопок:

Переключатели:

1. Верхний переключает режим работы входа:
   • Заземлен
   • Режим работы без учета постоянной составляющей, или АС, или режим работы с закрытым входом. Хорошо подходит для измерения переменного тока.
   • Режим работы с возможностью измерения постоянного тока, или режим работы с открытым входом. Позволяет проводить измерения с учетом постоянной составляющей напряжения.
2. Второй и третий переключатели позволяют выбрать масштаб по оси напряжения.

Кнопки:

1. При коротком нажатии включает режим HOLD, т.е. фиксация показаний на дисплее. при длинном (более 3 секунд) включает или выключает режим цифрового вывода данных параметра сигнала, частоту, период, напряжения.
2. Кнопка увеличения выбранного параметра
3. Кнопка уменьшения выбранного параметра.
4. Кнопка перебора режимов работы:
   • - управление временем развертки, диапазон от 10мкс до 500сек.
   • - выбор режима работы триггера синхронизации, Авто, нормальный и ждущий.
   • - режим захвата сигнала синхронизации триггером, по фронту или тылу сигнала.
   • - выбор уровня напряжения захвата сигнала триггера синхронизации.
   • - прокрутка осциллограммы по горизонтали, позволяет просмотреть сигнал «за пределами экрана»
   • - установка позиции осциллограммы по вертикали, помогает при измерении напряжений сигнала и когда осциллограмма не влазит на экран…
   • - кнопка сброса, просто перезагрузка осциллографа. Рядом с кнопкой есть зеленый светодиод, он моргает когда осциллограф синхронизировался.

Инструкция по сборке корпуса

Комплектность:

• Акриловый корпус DSO138
• Набор электронных компонентов для пайки
• Залуженная плата осциллографа
• Щуп
• Руководство пользователя (на английском языке)
