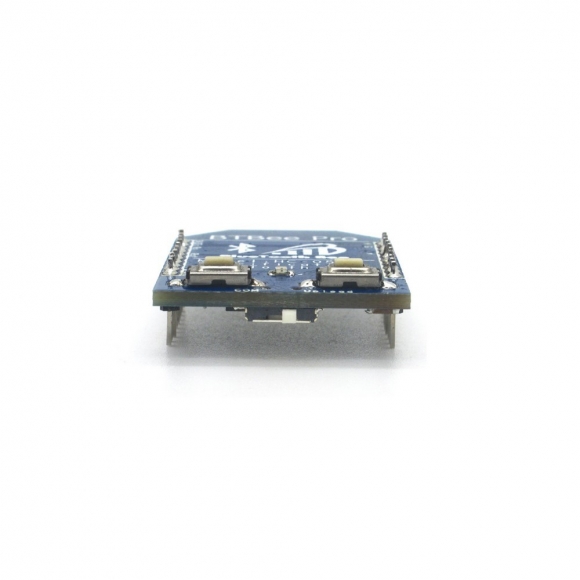

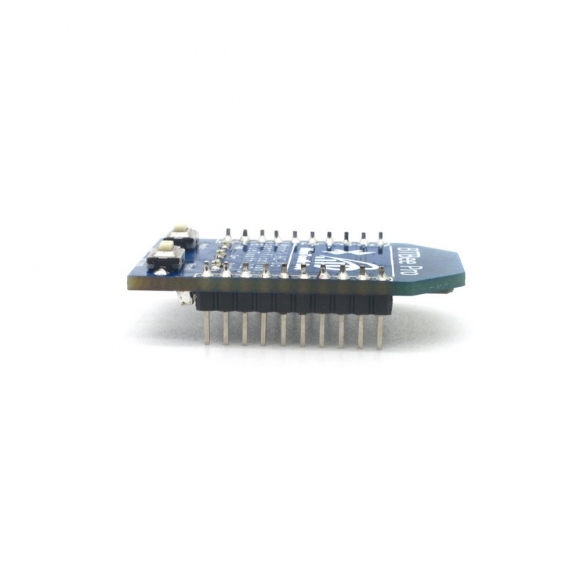

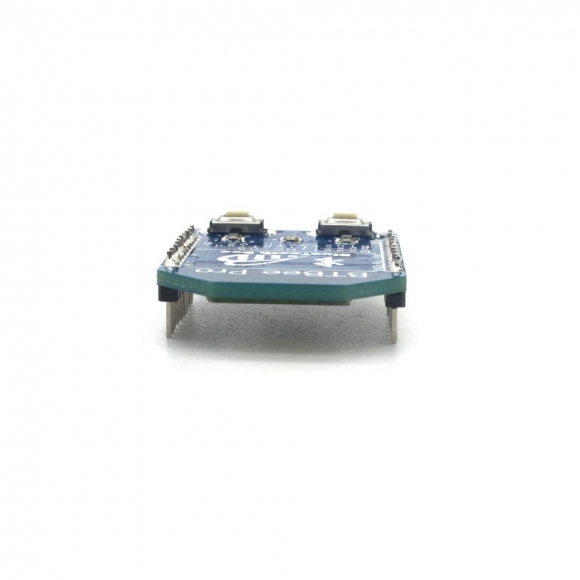

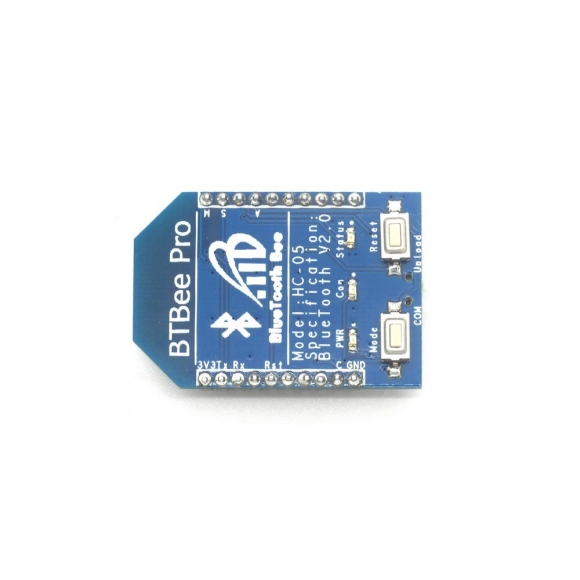

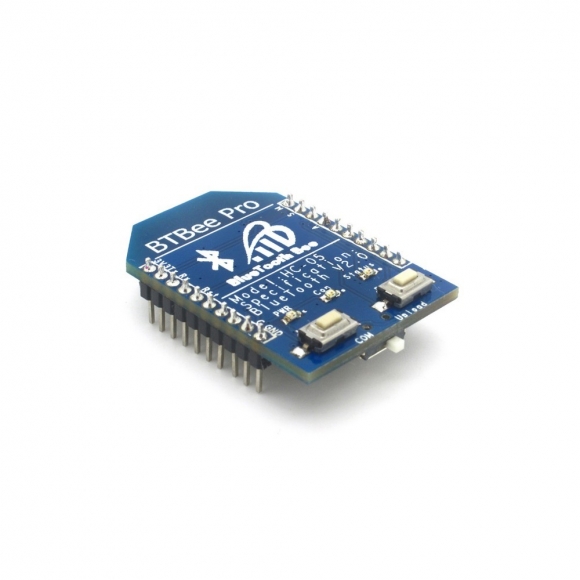

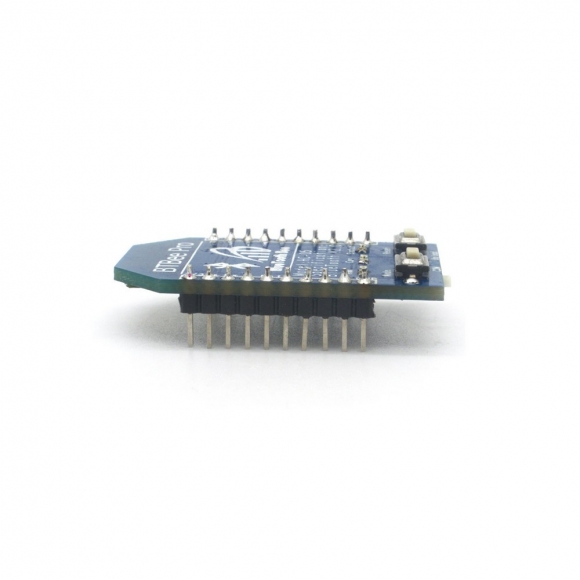

Еще один блютус модуль в форм-факторе XBee полностью совместим с разъемами с разъемами XBee. Управляется модуль по последовательному интерфейсу (Rx Tx), может работать как мастер и как слейв, позволяет загружать скетчи в Arduino напрямую по bluetooth . Размеры платы 35 х 24 мм, питание 3.3В.
Ссылки:

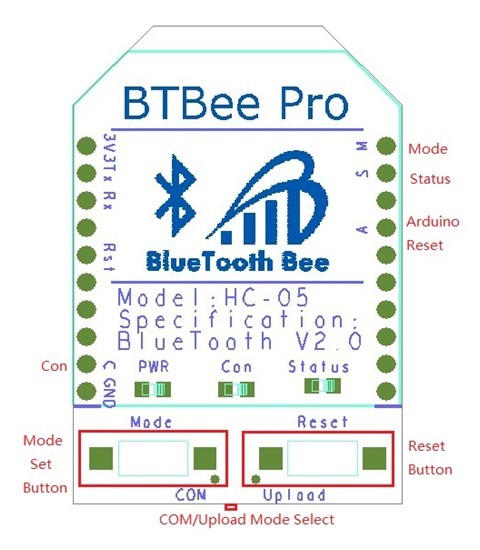

Распиновка:
|
Вывод |
BTBee Pro вывод |
Arduino вывод |
Arduino MEGA вывод |
|
1 |
VCC |
3.3V |
3.3V |
|
2 |
DOUT |
D0 |
D0 |
|
3 |
DIN |
D1 |
D1 |
|
4 |
- |
- |
|
|
5 |
RESET |
XBEE_RST |
D49 |
|
6 |
- |
- |
- |
|
7 |
- |
- |
- |
|
8 |
- |
- |
- |
|
9 |
PAIR |
- |
- |
|
10 |
GND |
GND |
GND |
|
11 |
- |
- |
- |
|
12 |
- |
- |
- |
|
13 |
- |
- |
- |
|
14 |
- |
- |
- |
|
15 |
- |
- |
- |
|
16 |
- |
- |
- |
|
17 |
Arduino_RST |
RST# |
RST# |
|
18 |
- |
- |
- |
|
19 |
STATUS |
- |
- |
|
20 |
MODE |
- |
- |
