Шилд Keyestudio Piano на TTP229-LS до Micro Bit

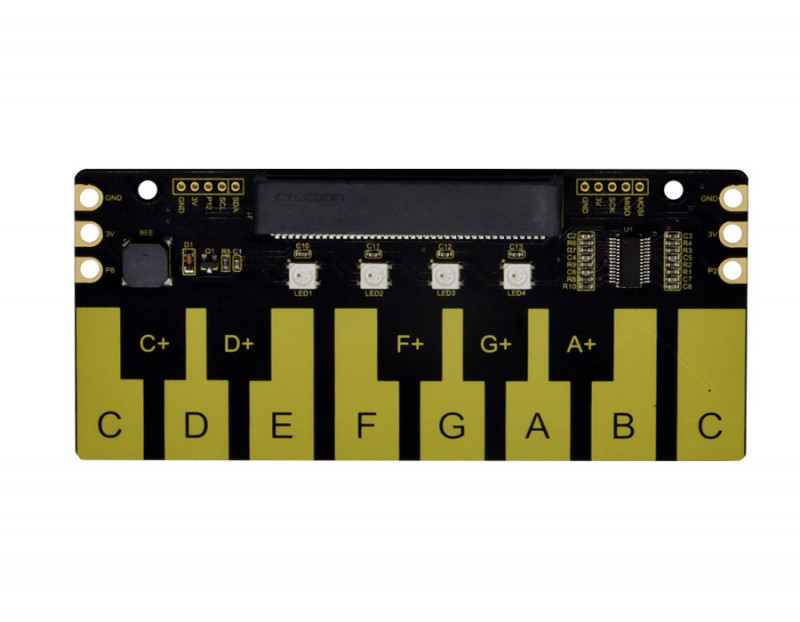

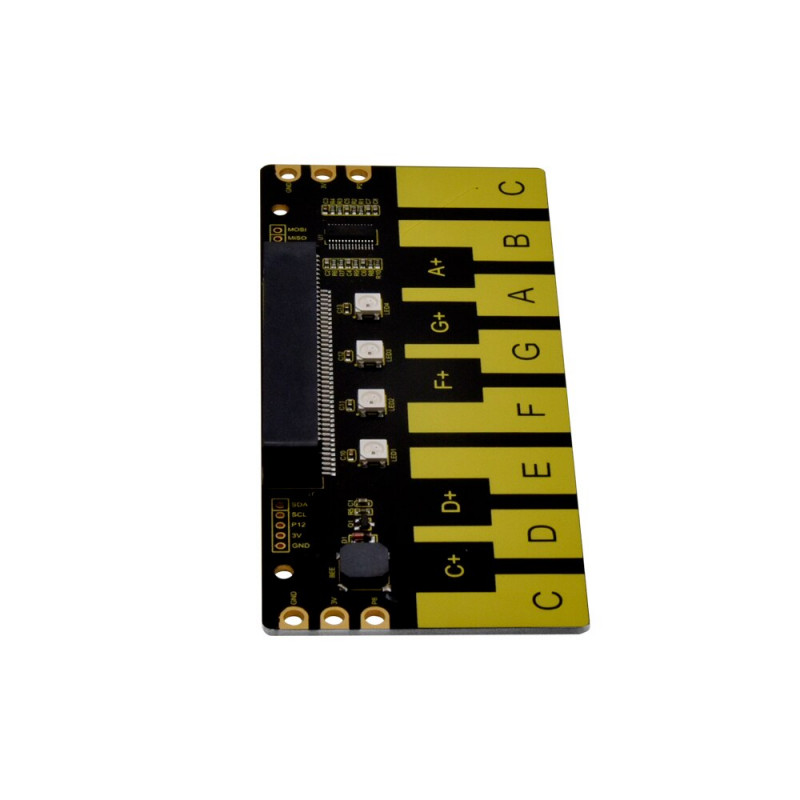

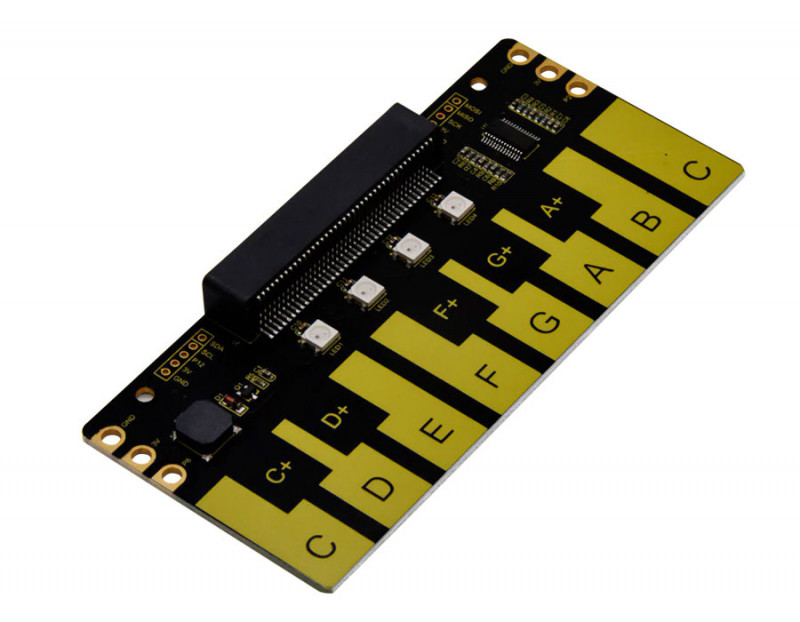

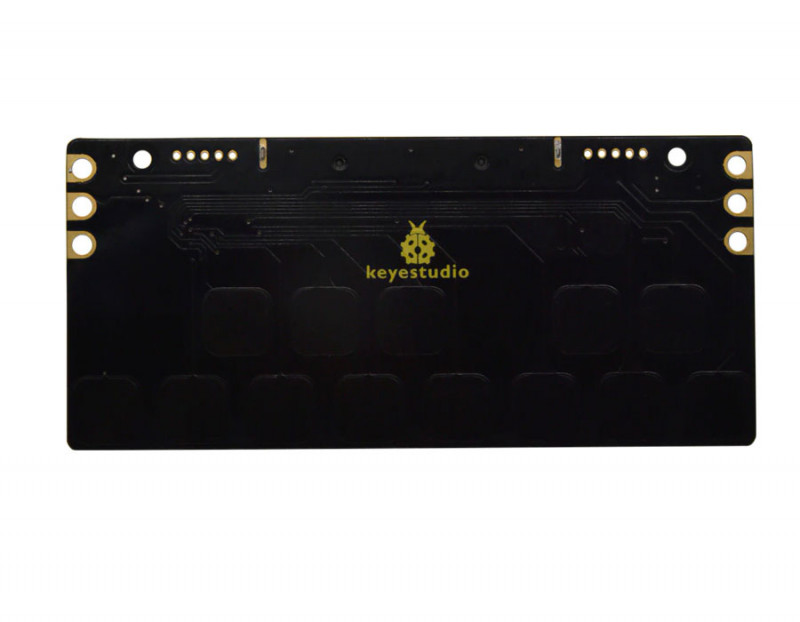

Клавіатурний шилд Keyestudio Piano повністю сумісний з системою розробки micro:bit, зібраний на мікросхемі TTP229-LSF, містить 8 сенсорних клавіш піаніно, 4 адресних світлодіода WS2812 і пасивний зумер. Він поставляється з 6 прикордонними роз'ємами, що містять два вхідних / вихідних роз'єми живлення 3 В і 2 сигнальних роз'єми. Таким чином, він забезпечує простий спосіб підключення додаткових датчиків / модулів до основної плати micro:bit.

Крім того, шилд дозволяє розширити 2 ряди інтерфейсів панелі конекторів з можливістю легкої пайки конекторів з кроком 2,54 мм. Один рядок містить вхід / вихід живлення 3 В і контакти інтерфейсу SPI, інший містить вхід / вихід живлення 3 В і сигнальні контакти інтерфейсу I2C.

Шілд має два фіксованих отвори 3,2 мм, зручних для монтажу на інших пристроях.

Вся розширена інформація оза шилд і його програмування міститься в Wiki.

Характеристики:

• Живлення:
  • Безпосередньо через основну плату Micro:bit - через порт Micro USB (5 В) або через зовнішній роз'єм живлення 3,3 В
  • Через плату піаніно - через крайні роз'єми (3 В) або інтерфейс коннекторної панелі (3 В)
• Застосований чіп управління: TTP229-LSF
• Розміри: 124 мм * 55 мм * 10 мм
• Вага: 29,9 г

Посилання:

• Wiki
