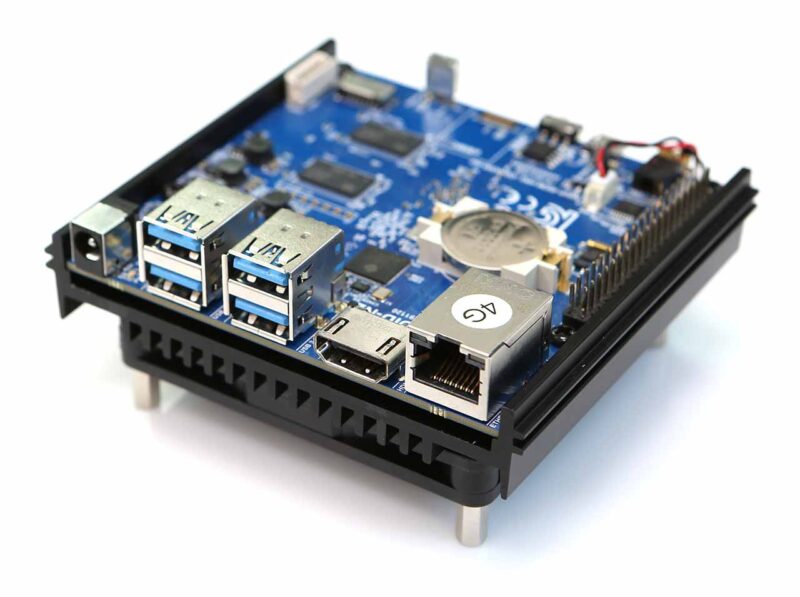

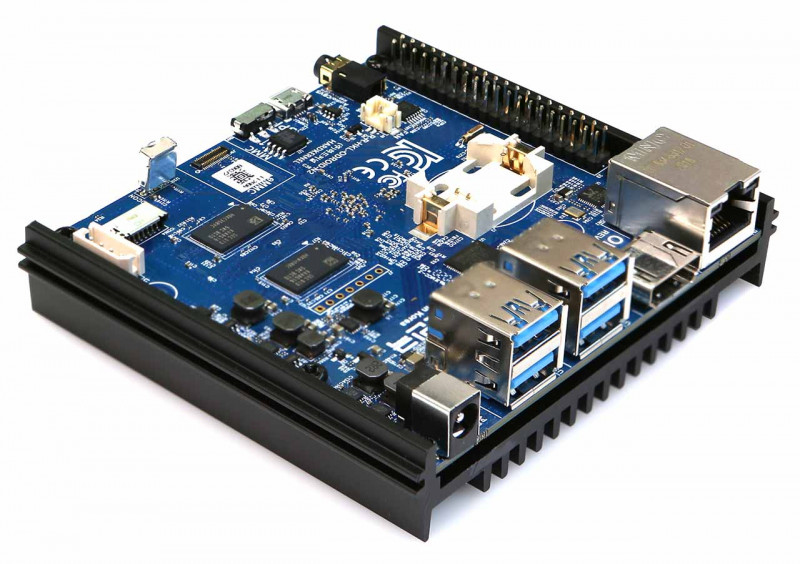

ODROID-N2+ 4ГБ (з блоком живлення 12В 2А)

ODROID-N2+ – оновлена версія одноплатного комп'ютера ODROID-N2. Центральний процесор виготовлений на архітектурі big.Little. Вона об'єднує в собі чотирьох ядерний ARM Cortex-A73, що працює на частоті до 2.4ГГц, й двоядерних Cortex-A53 з частотою до 2ГГц й графічним процесором Mali-G52 (800МГц) нового покоління. Cortex-A73 виготовляється по 12-нм технології, що дозволяє комп'ютеру стабільно працювати на стандартному охолодженні при максимальному навантаженні. Обсяг оперативної пам'яті складає 4 ГБ DDR4 (клас PC4-21333).

Код виробника: G200702239825

Звуковий ЦАП: ODROID-N2 має вбудований високоякісний лінійний стереофонічний аудіовихід 384 кГц/32 біт. Динамічний діапазон й SNR близько 100 дБ, а повне гармонійне спотворення меньше 0,006%.

Завантаження з флешпам'яті SPI: ODROID-N2 може завантажуватися з вбудованої пам'яті SPI замість USB-пам'яті або карт eMMC. Вбудована пам'ять SPI має розмір 8 МБ й може мати файли початкового завантаження, U-boot, мінімальне ядро Linux й ramdisk, який включає «Petitboot». Програмне забезпечення «Petitboot» забезпечує зручний інтерфейс й дозволяє користувачу обрати завантажувальний носій.

Crypto Engine: Архітектура ARMv8 підтримує апаратно прискорені криптографічні розширення для побудови безпечної системи.

Операційні системи: Linux/Android

Характеристики:

• Процесор: Amlogic S922X (чотирьох ядерний Cortex-A73 (до 2.4 ГГц) й двоядерний Cortex-A53 (до 2 ГГц) архітектура ARMv8-A з розширенням Neon та Crypto
• Графічний процесор: Mali-G52 з 6 модулями виконання (800 МГц)
• Об'єм пам'яті DDR4 PC4-21333 - 4 ГБ
• Місце зберігання:
  • 1 x роз'єм eMMC (доступні 8G, 16G, 32G, 64G і 128G)
  • 1 слот microSD (режими DS / HS до UHS-I SDR104)
  • 8 МБ SPI Flash до диспетчера завантаження
• Мережа: 1 х GbE LAN Realtek RTL8211F (RJ45, 10/100/1000 Мбіт/с)
• Додаткові USB-адаптери WiFi
• Відео:
  • 1 x HDMI 2.0 (до 4K при 60 Гц з HDR, CEC, EDID)
  • 1 композитний відеосигнал (роз'єм 3.5 мм)
• Аудіо:
  • 1 лінійний стереовихід (роз'єм 3.5 мм)
  • 1 цифровий вихід HDMI
  • 1 x додатковий оптичний вихід SPDIF
• 4 x USB 3.0
• 1 x USB 2.0 OTG для режиму хоста або пристрою. (без живлення)
• 1 x послідовний порт UART
• 1 x GPIO 40-контактів, крок 2.54 мм
  • 2 x 5В DC, 2 x 3.3В DC, 1 x 1.8В DC, 8 x GND
  • 1 х SPI
  • 1 х UART
  • 2 х I2C
  • 25 x GPIO (макс.)
  • 2 входи АЦП (10 біт, 1.8 В макс.)
  • Всі рівні сигналу вводу/виводу 3.3 В, за винятком входу АЦП з максимальною напругою 1.8 В.
• Вбудована мікросхема RTC з живленням від батарейки CR2032 (встановлення батарейки)
• ІК-приймач
• Світлодіодні індикатори:
  • Червоний (PWR) - горить постійно, коли підключене джерело постійного струму.
  • Синій (Status) - блимає як серцебиття при роботі ядра.

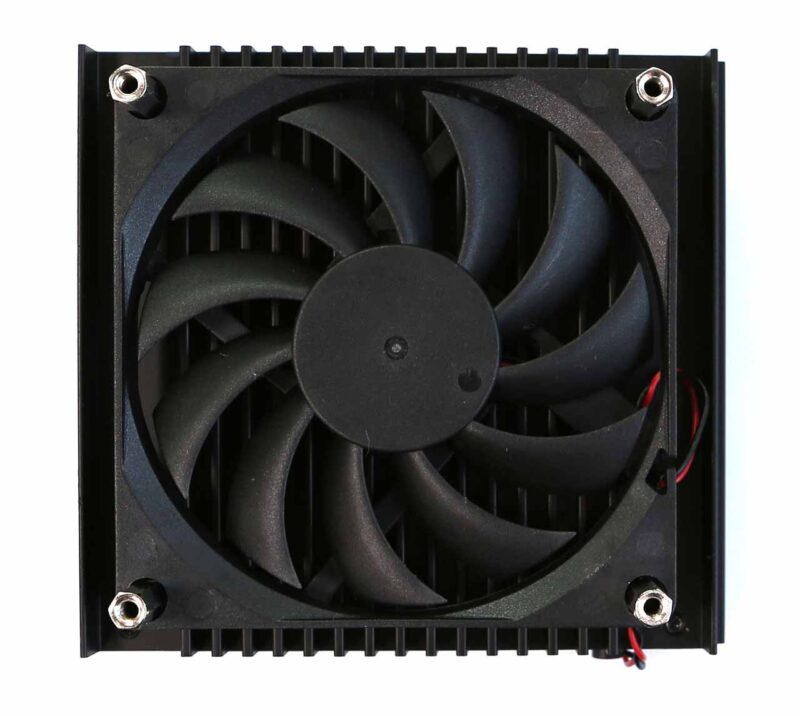

• Роз'єм активного вентилятора охолодження (5 В, 2-контактний)
• Живлення 1 x роз'єм 5.5 мм х 2.1 мм 7.5В ~ 18В постійного струму (до 25 Вт / рекомендується адаптер живлення постійного струму 12В/2А)
• Потужність:
  • Холостий хід: не більше 2.2 Вт
  • Навантаження процесора: не більше 5,9 Вт (при 2016/2208 МГц), 6,2 Вт (при 2016/2400 МГц)
  • У вимкненому стані: не більше 0,2 Вт
• Розміри плати: 90 мм x 90 мм x 17 мм

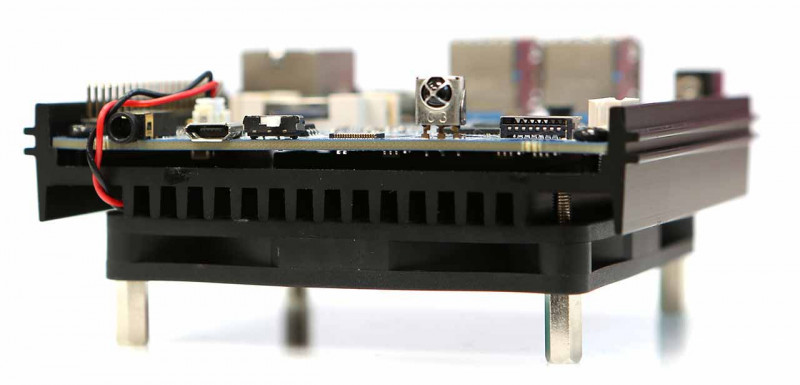

• Розміри радіатора: 100 мм x 91 мм x 18,75 мм
• Вага: 200 г, з радіатором

GPIO:

Система охолодження зменшилася з 34 мм до 29 мм.
