5" 800х480 TFT LCD Screen модуль

код: ASC191

itead
  • Доставка по Украине.
    Мы отправляем заказы "Новой Почтой" по Украине и курьером по Киеву. Также возможен самовывоз из нашего магазина.
  • 6 месяцев гарантии.

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы.

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости.

    Внимательно ознакомьтесь с условиями гарантии.
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по контактному e-mail или телефону указанным в шапке нашего магазина

Теги: TFT LCD

Архивный товар, который больше не продается в нашем магазине.
  • 5" 800х480 TFT LCD Screen модуль
  • 5" 800х480 TFT LCD Screen модуль
  • 5" 800х480 TFT LCD Screen модуль
  • Описание
  • Отзывы (17)
  • Задать вопрос

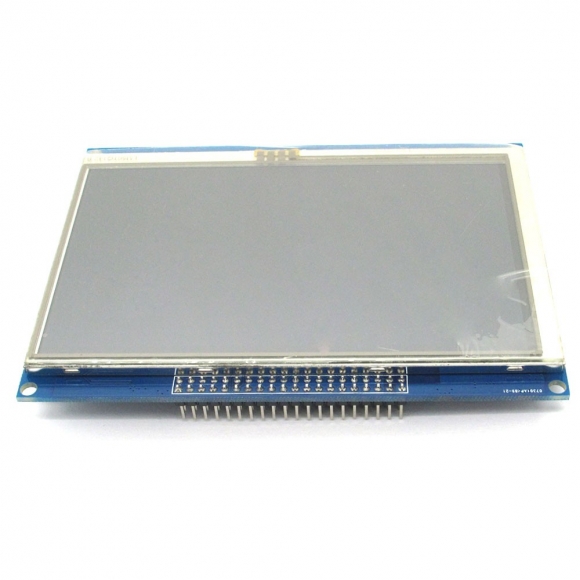

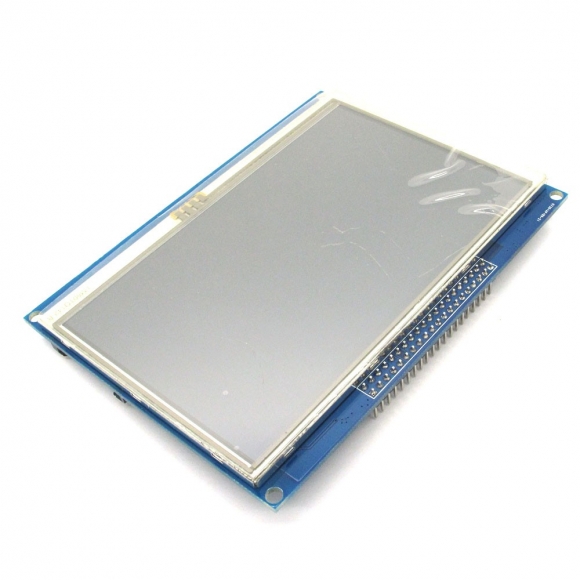

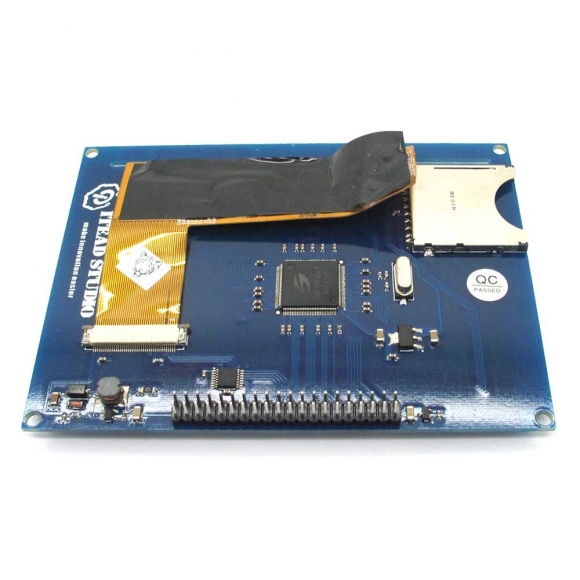

Большой TFT LCD модуль с диагональю 5 дюймов и взрослым разрешением 800х480 точек. Построен на базе популярного контроллера SSD1963, поддерживает 16 битную шину данных и 4х битную шину управления. Традиционно поддерживает тачскрин и имеет разъем для подключения SD карт.

Размер видимой области экрана 106х66мм.

Размеры платы 11.75х8.93 см

Модуль поддерживается библиотеками UTFT и Utouch

Ссылки:

Отзывы покупателей о "5" 800х480 TFT LCD Screen модуль"

Антон (20.11.2017)

К магазину никаких вопросов, сервис на уровне, работают в выходной день — молодцы.

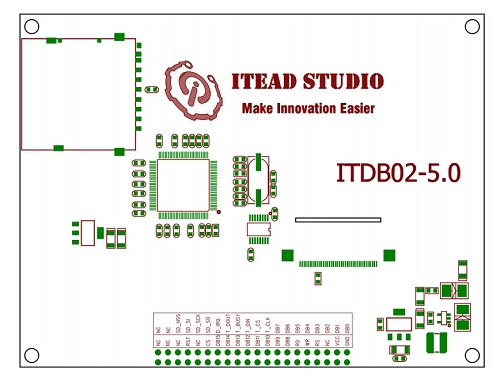

Единственная просьба: заменить картинку с чертежом (например, на мою, ссылка ниже). На текущей изображён другой модуль, что вносит путаницу.

В процессе распайки переходника для этого дисплея (для чего, кстати, отлично подходит старый IDE-шлейф) я подготовил такую картинку на основе оригинального чертежа от производителя:

https://tfsoft.org.ua/~twister/boards/ITDB02-5.0_pinout.png

Поскольку у китайцев совсем беда с документацией: либо сигналы вообще не подписаны, либо подписаны, но без номеров контактов в разъёмах. А на самой печатной плате есть шелкография с логотипом компании, но нет элементарного указания обозначения разъёмов и маркеров первого вывода...

Ещё немного технической информации, которая может быть полезна другим (и добавлена в описание).

Как оказалось, этот модуль для управления использует интерфейс System-8080 в асинхронном режиме. Несмотря на то, что дисплейный интерфейс моего процессора (i.mx6, плата Wandboard) такой режим поддерживает, соответствующих драйверов (точнее, кода и конфигурации в BSP и DTS) на данный момент не существует, о чём Freescale заявляет прямо. Так что на этом чипе я не могу получить сигналы RS, WE и RD, необходимые для управления данным модулем.

Ссылки по теме:

https://community.nxp.com/thread/373830
https://community.nxp.com/thread/300486
Ответить

Владимир Михайлович (04.09.2017)

Подскажите, где найти скетч для этого модуля с шилдом для МЕГА?
Ответить

admin (05.09.2017)

Скачать можно отсюда: https://github.com/telamon/utft
Ответить

Игорь (03.07.2017)

Господа. К вам дозвониться невозможно. Потеряли клиента.
Ответить

admin (03.07.2017)

Здравствуйте. Не обижайтесь. Просто сегодня понедельник (большая плотность заказов, оформленных за выходные) да и к тому же сезон отпусков - некомплект сотрудников. Делайте заказ - мы вам скидочку сделаем. Благодарим за понимание.
Ответить

Алексей (06.02.2017)

Отличный экран. Разрешение, цвета, скорость все на уровне.
Проданный модуль другой конструкции, фото модуля и чертеж не соответствуют. Полная и правильная информация: https://www.itead.cc/wiki/ITDB02-5.0.

Желательно дополнительно проинформировать по переходникам ITDB02 Shield для Mega (работает) и для Uno (не поддерживает 16 бит).
А со шлейфом модуль работает на Mega, Due,Uno и Leonardo.
Ответить

Евгений (30.03.2016)

Дисплей хороший, качественный. Жаль только вывести изображение с флеш-карты на DUE не получается как в MEGA.
Ответить

Калуцкий Геннадий Анатольевич (31.05.2014)

В очередной раз купил дисплей 5" TFT LCD Screen ,покупкой доволен.Оперативно,быстро! Работой фирмы доволен.Мои друзья теперь тоже покупают на этой фирме.Всех благ работникам и процветания фирме!
Ответить

Влад (13.04.2014)

5" TFT LCD Screen модуль и 3.2" TFT LCD Screen модуль разные веши разные
Ответить

Александр (11.04.2014)

Этот экран можно прикрутить к BeagleBone Black? Так, чтоб с тачскрином.
Ответить

Кутковой Сергей Михайлович (28.02.2014)

Подключили к DUE через шилд для DUE. Все работает. В этой моделе не выведен на разъём пин для управления подсветкой через ШИМ пришлось паять провод на свободный пин.
Доставкой доволен. Все быстро и оперативно.
Спасибо!
Ответить

Андрей (19.01.2014)

Сделайте человеческую распиновку модуля. Реально картинки сделаны копипастом. Соответствие...просто беда. уже один модуль спалил.
Ответить

Сергей (10.01.2014)

Небольшая нестыковка в даташите и в информации на сайте с схемой модуля (непонятно кому верить)) ). не все выводы назначены. Тот который rst - обозначен как подсветка. А те которые должны быть вроде как подсветкой на картинке обозначены как неиспользуемые
Ответить

Очеретько Алексей (28.12.2013)

Все отлично работает, доставка на высшем уровне. Магазину огромное спасибо.
Ответить

Антощенков Роман (20.12.2013)

Получил оперативно. Спасибо. В ближайшее время пойдёт в проект.
Ответить

Максим (08.11.2013)

Дисплей доставили оперативно. Работает отлично! Спасибо.
Ответить

Калуцкий Геннадий Анатольевич (04.10.2013)

Купил на фирме два 5" TFT LCD Screen модуля.Работой и оперативностью работников фирмы доволен.Особо
хочу отметить , что сменили фотографии,не будет неразберих.Благодарю!
