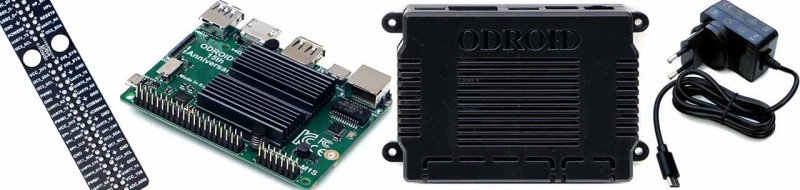

ODROID-M1S 64ГБ eMMC/4ГБ RAM + IO конектор

ODROID-M1S - це оновлена модель ODROID-M1. ODROID-M1S став за габаритами набагато менше, приблизно на 20% тонше, енергоспоживання знижено на 20%, додано 14 контактів GPIO та чіп пам'яті eMMC об'ємом 64ГБ. За невеликі габарити і досить непогану продуктивність даний одноплатний комп'ютер відмінний варіант для побудови вбудованих систем. Плюсом до всього виробник гарантує виробництво даного комп'ютера щонайменше до 2036 р., що у свою чергу гарантує стабільність проектів, які засновані на довгострокову підтримку.

Код виробника: G231031113507

SOC (центральний процесор) M1S - це RK3566, який є молодшим аналогом RK3568 встановленому в оригінальному M1.

Блок-схема процесора.

Вбудований модуль eMMC.
Вперше в серії плат ODROID чіп eMMC інтегрований безпосередньо на друковану плату замість використання з'ємного модуля eMMC, як раніше. Об'єму в 64ГБ цілком достатньо для створення більшості вбудованих систем. Швидкість eMMC модуля (виміряна з допомогою команди fio) становить приблизно 180 МБ/с, що у 3 - 5 разів швидше, ніж в звичайних карт microSD.

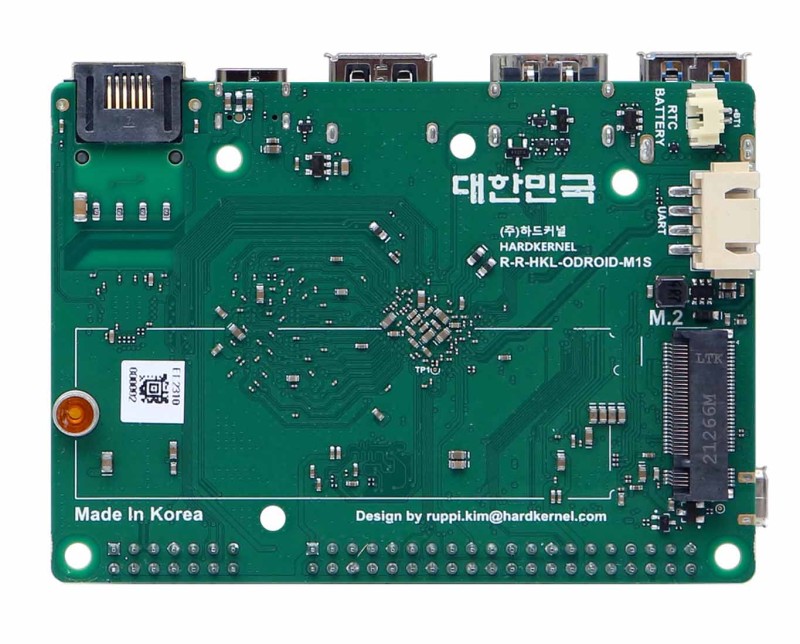

Слот M.2 NVMe.
Як додаткове сховище користувачеві надається можливість використання твердотільного накопичувача NVMe форм-фактора 2280 промислового стандарту. На відміну від конфігурації M1 з двома смугами PCIe 3.0, M1S має одну смугу PCIe 2.1. Швидкість передачі NVMe M1S знижена приблизно на 1/4. Однак швидкість доступу до сховища становить приблизно ~400 МБ/с. Цього цілком достатньо для створення різних високопродуктивних вбудованих систем.

Увага: Не можна використовувати пристрої зберігання даних M.2 SATA. Слот M.2 підтримує лише інтерфейс PCIe (M-Key).

Споживана потужність.

Графік відображає енергоспоживання від моменту включення комп'ютера до повного завантаження Ubuntu Desktop та переходу в режим очікування. Вимірювання робилися на SmartPower3.

• Під час підключення Ethernet та HDMI пікове енергоспоживання наближається до 3.7 Вт під час завантаження, але падає до 1.5 Вт у режимі очікування графічного інтерфейсу робочого столу.
• Якщо вимкнути HDMI, споживання енергії в режимі очікування впаде приблизно до 1.0 Вт. Крім того, при відключенні Ethernet потужність падає до 0.7 Вт.

Під час виконання стрес-тесту процесора без підключеного HDMI або Ethernet енергоспоживання становить близько 3.2 Вт. Економія приблизно становить 25% порівняно з 4.3 Вт у ODROID-M1 за тих самих умов випробувань. Але при цьому обчислювальна потужність ODROID-M1S виявилася на 5-10% нижчою, ніж у M1.

Теплові характеристики.

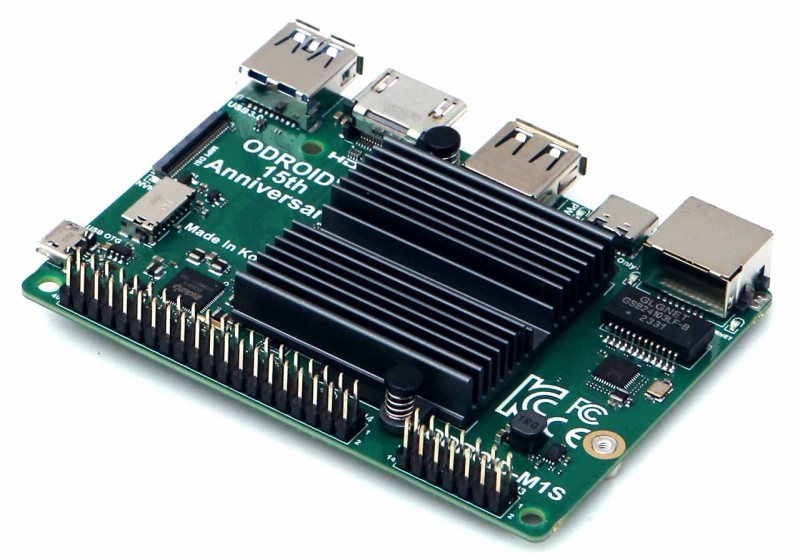

Оскільки енергоспоживання системи низьке, в якості охолодження достатньо лише штатного радіатора. Як показано на графіку нижче, при проведенні стрес-тесту на ODROID-M1S зі штатним радіатором в умовах кімнатної температури 25°C температура процесора не перевищувала 65°C за збереження максимальної тактової частоти.

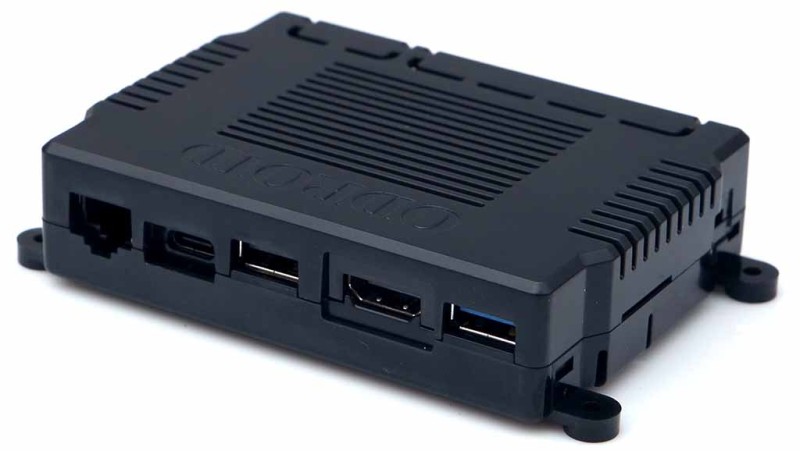

У корпусі температура процесора не перевищує 75° C і теплового тротлінгу не відбувається.

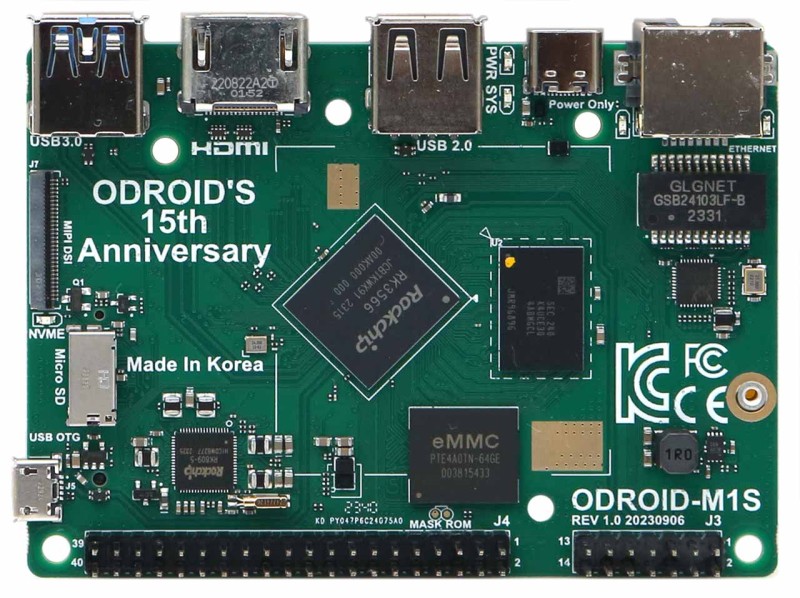

Компоненти комп'ютера:

1. Процесор Rockchip RK3566
2. ОЗУ 4ГБ LPDDR4
3. eMMC ємністю 64 ГБ
4. Ethernet трансформатор
5. Порт Ethernet RJ45 (10/100/1000)
6. Роз'єм живлення USB-C
7. 1 х USB 2.0
8. 1 х HDMI 2.0
9. 1 х USB 3.0
10. 1 x MIPI DSI 4 лінії
11. 1 світлодіодний індикатор M.2
12. 1 слот для картки пам'яті microSD
13. 1 х microUSB2.0 OTG
14. 40 контактів GPIO
15. 14 контактів GPIO
16. Роз'єм резервної батареї RTC
17. UART для системної консолі
18. М.2. M-KEY PCIe2.1

Розміри:

MIPI-DSI

До порту MIPI-DSI можна безпосередньо підключити РК-панель.

Технічні характеристики:

• Процесор: Rockchip RK3566
  • Кеш даних L1: 32 КБ
  • Кеш даних L3: 512 КБ
  • Архітектура ARMv8-A з розширеннями Neon та Crypto
• Пам'ять LPDDR4 4 ГБ із шириною шини 32 біта, швидкість передачі даних: 2112 МТ/с, до 1055 МГц
• Графічний процесор Mali-G52 MP2 (800 МГц)
• NPU 0,8 TOPS@INT8, вбудований прискорювач штучного інтелекту RKNN NPU
• Підтримка перемикання Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet одним клацанням миші
• Сховище: вбудований модуль eMMC об'ємом 64 ГБ
• 1 слот Micro SD (UHS-I SDR104, пріоритет завантаження завжди вищий, ніж у eMMC)
• 1 твердотільний накопичувач NVME M.2 (PCIe 2.1 x 1 смуга)
• 1 порт GbE LAN (RJ45, підтримка 10/100/1000 Мбіт/с)
  • Ethernet-трансівер Realtek RTL8211F
  • Світлодіодні індикатори:
    • Зелений світлодіод: блимає під час передачі даних при з'єднанні 100 Мбіт/с
    • Жовтий світлодіод: блимає під час передачі даних при з'єднанні 1000 Мбіт/с
• 1 x HDMI 2.0 (до 4K при 60 Гц з HDR, EDID)
• 1 x MIPI DSI (30-контактний роз'єм, який відрізняється від 31-контактного роз'єму оригінального ODROID-M1)
• 1 х хост USB 2.0
• 1 х хост USB 3.0
• 1 х USB 2.0 micro OTG
• 1 х UART

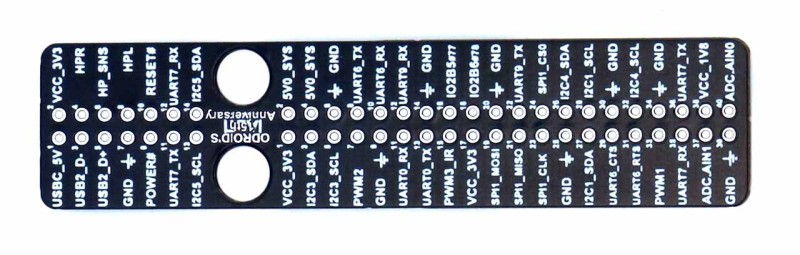

• GPIO: 40-контактів та 14-контактів
• Роз'єм резервної батареї RTC (для збереження часу та дати протягом кількох місяців без подачі основного живлення)
• Світлодіодні індикатори системи:
  • Червоний (живлення) - Горить постійно при підключенні живлення
  • Синій - Блимає (як пульс) під час роботи ядра. Світиться постійно на етапі завантаження.
• Живлення: 1 x USB Type-C (тільки живлення)
• Напруга живлення: 4.9 - 5.3 В
  • Рекомендується адаптер живлення USB Type C 5 В/3 А
  • У режимі очікування: ≃ 1,1 Вт
  • Навантаження на процесор: ≃ 3.52 Вт (регулятор продуктивності)
  • Вимкнення: ≃ 0 Вт
• Розміри плати: 90 x 65 x 16 мм
• Вага: 52 г (включаючи радіатор)
