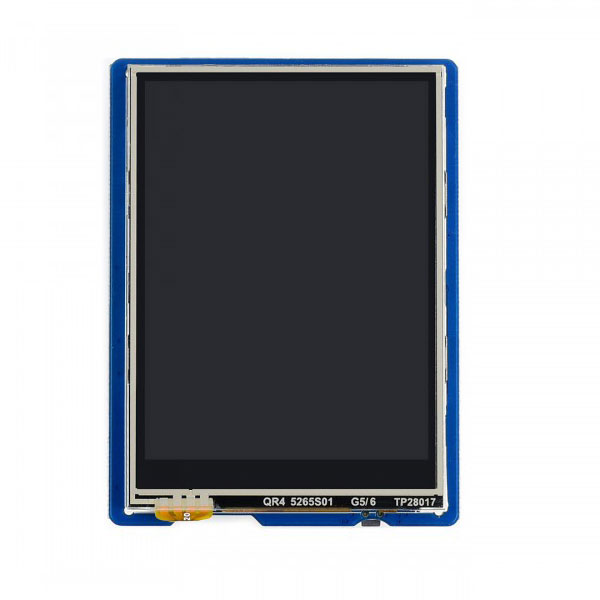

2.8" TFT LCD 320x240 резистивний сенсорний екран від Waveshare

код: DPB242

Архівний товар, який більше не продається у нашому магазині

	1

Нові. Проблема - маленька бульбашка повітря під плівкою тачскріну. Ймовірно, можна виправити акуранним переклеюванням плівки. Резистивний сенсорний екран TFT LCD 2,8 дюйма з роздільною здатністю 320x240. Інтерфейс підключення SPI. Він сумісний з такими платформами як: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO. Цей дисплей обладнаний слотом micro-SD для зберігання даних користувача. Регулювання підсвічування здійснюється за допомогою ШІМ сигналу.

Особливості:

Резистивний сенсорний екран TFT LCD 2,8 дюйми, роздільна здатність 320x240
Сумісний з платами розробки, такими як: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
ШІМ управління підсвічуванням, дозволяє налаштувати його до потрібного рівня
Слот micro-SD для зберігання даних користувача
Інтерфейс підключення SPI
Надаються приклади для Arduino та STM32

Характеристики:

Дисплей: резистивний TFT LCD
Тип сенсора: резистивний
Роздільна здатність: 320x240 пікселів
Кількість кольорів: 65К
Інтерфейс підключення: SPI
Контролер управління дисплеєм: ST7789
Контролер управління сенсором: XPT2046
Напруга: 3.3 В / 5 В

Контакт	Контакт ARDUINO/NUCLEO	Опис
5В	5В	живлення 5В
GND	GND	земля
SCLK	D13	SPI тактовий сигнал
MISO	D12	SPI вхідні дані
MOSI	D11	SPI вихідні дані
LCD_CS	D10	LCD вибір чіпа
LCD_BL	D9	LCD підсвічування
LCD_DC	D7	LCD вибір команди/дані
SD_CS	D5	Вибір чіпа карти пам'яті
TP_CS	D4	Вибір чіпа сенсорної панелі
TP_IRQ	D3	Переривання сенсорної панелі

Розміри:

Посилання:
