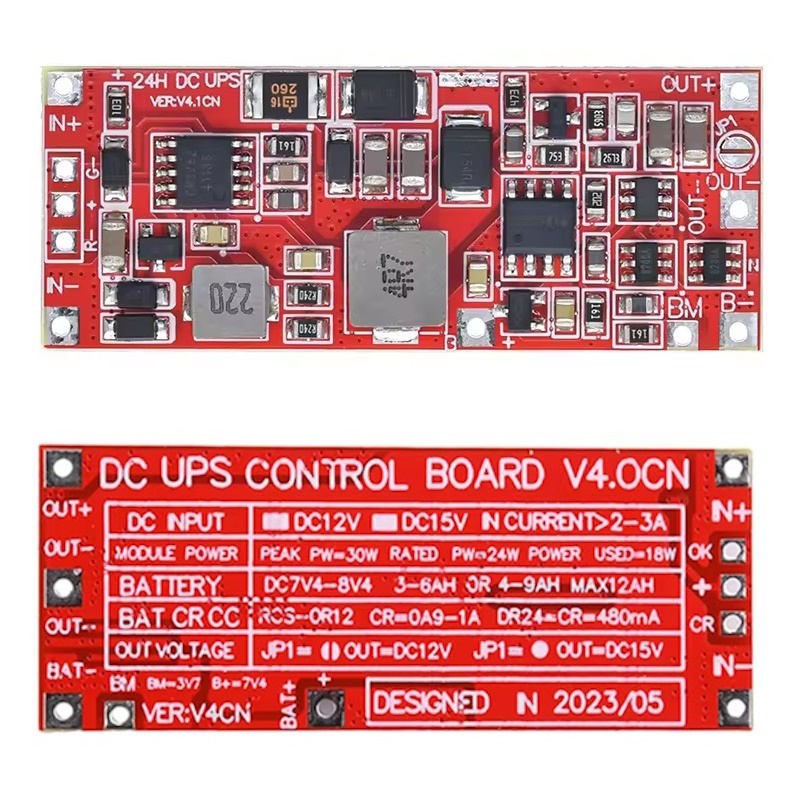

Модуль резервного живлення/зарядки 12В/15В від LiPo батареї 2S 24Вт

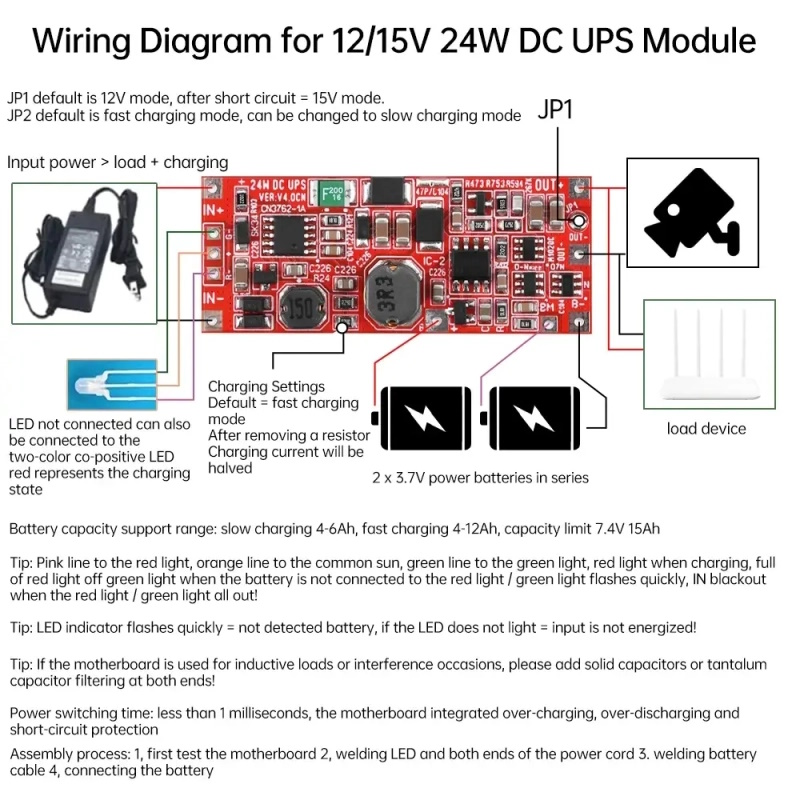

Модуль джерела безперебійного живлення призначений для організації безперебійного живлення 12 або 15 В (вибирається перемичкою на платі) пристроїв від 2S LiPo акумуляторної батареї. Плата містить усі необхідні компоненти для заряду акумуляторної батареї, контролю перезаряду та перерозряду, підвищення напруги до 12В/15В. Потрібен блок живлення на напругу не нижче вихідного +1В та максимальним вихідним струмом не менше 3А. При меншій напрузі або недостатньої здатності навантаження на виході модуля напруга буде, але акумулятор буде заряджатися довше або не заряджатися зовсім. Стан та режим роботи відображається двоколірним світлодіодом із загальним анодом (світлодіод необхідно встановити самостійно).

При струмах навантаження, близьких до максимальних, необхідно забезпечити додаткове охолодження плати, а також проводити монтаж якомога коротшими проводами перерізом не менше 20AWG.

За відсутності двоколірного світлодіода його можна замінити двома світлодіодами: червоним та зеленим.

Оскільки модуль не має захисту від неправильної полярності підключення акумуляторів, переполюсування призведе до непоправних пошкоджень плати перетворювача.

При спрацюванні захисту від перегріву (понад 120 градусів) потрібно відключити модуль від джерела живлення для перезапуску системи захисту.

Індикаторні світлодіоди:

Червоний - світиться під час заряджання акумулятора і гасне при закінченні зарядки.

Зелений: світиться за нормальної роботи

Обидва світлодіоди гаснуть за відсутності вхідної напруги живлення

Швидке миготіння світлодіодів - відсутня або пошкоджена акумуляторна батарея.

Характеристики:

• Вхідна напруга: від 9 до 16 В
• Тип акумуляторної батареї: LiPo 2S
• Вихідна напруга: 12 або 15 В (вибирається перемичкою на платі)
• Максимальний вихідний струм: 2 А
• Струм перетворювача, що споживається без навантаження: менше 0.5 мА
• Розміри плати: 20 х 50 мм
