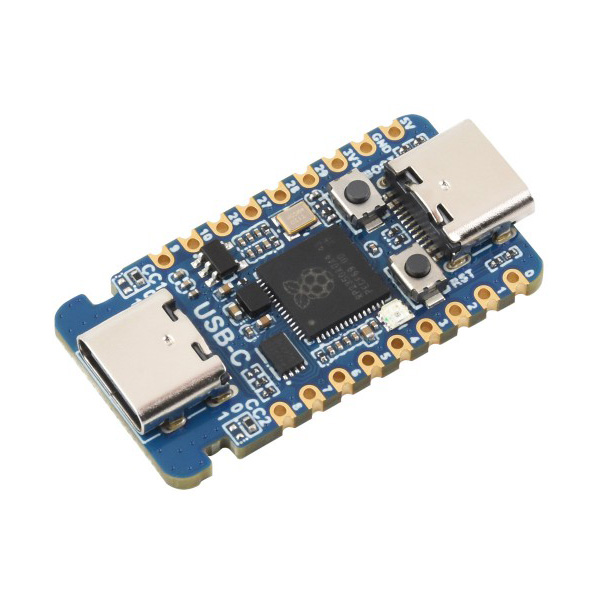

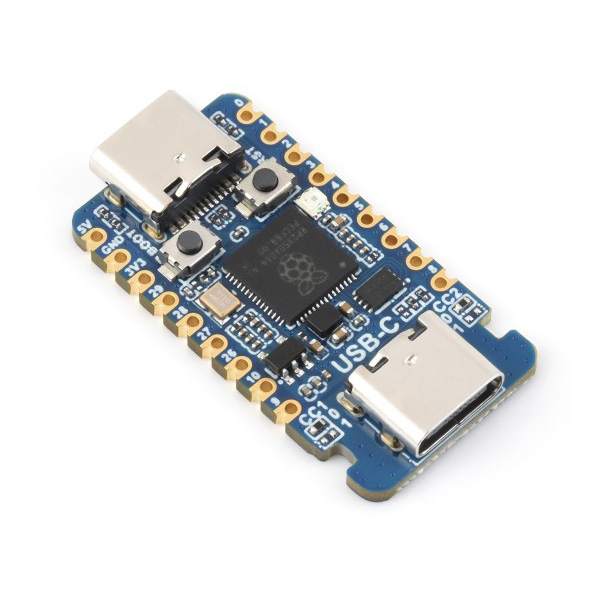

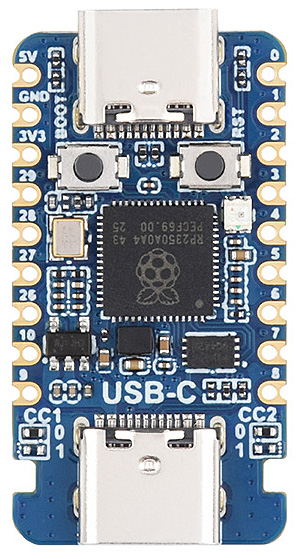

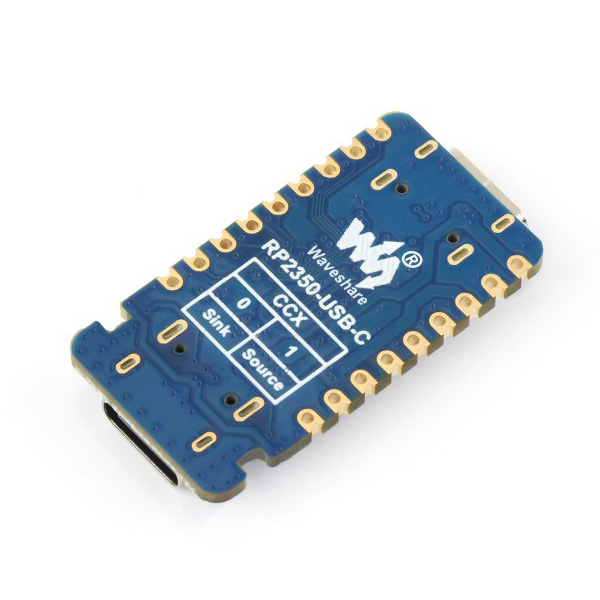

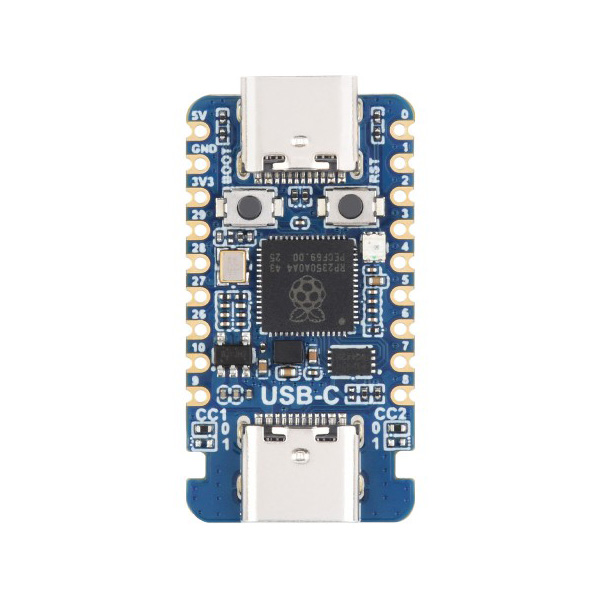

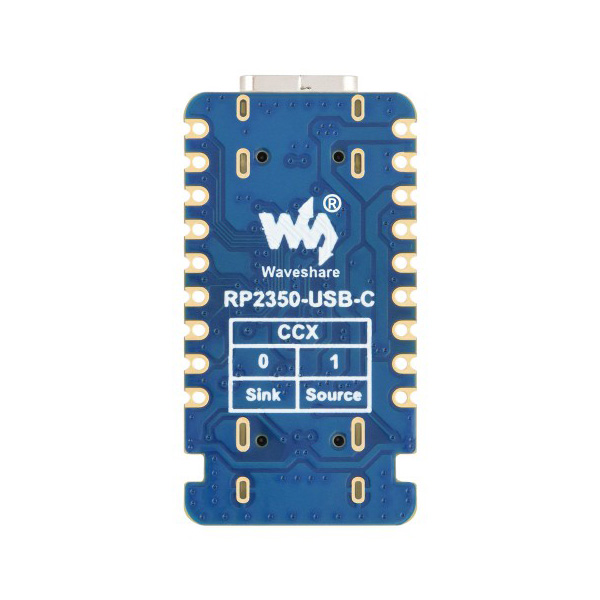

Плата розробки Waveshare RP2350-USB-C на базі Raspberry Pi RP2350A двоядерна з подвійною архітектурою.

Плата розробки мікроконтролера RP2350-USB-C на базі Raspberry Pi RP2350A, двоядерна та з подвійною внутрішньою архітектурою. Особливістю плати є компактні розміри та наявність двох роз'ємів USB Type-C.

Код виробника: 34641, RP2350-USB-C

Характеристики плати:

• Мікроконтролер RP2350A, розроблений компанією Raspberry Pi у Великій Британії.
• Використовує унікальну двоядерну та двоархітектурну конструкцію: підтримка двох процесорів ARM Cortex-M33 або двох процесорів Hazard3 RISC-V, гнучка тактова частота до 150 МГц.
• Вбудована статична оперативна пам'ять об'ємом 520 КБ та вбудована флеш-пам''ять об''ємом 2 МБ.
• Порт Type-C для зручності використання
• Сумісно з адаптерами живлення USB-C, які підтримують лише технологію PD.
• Модуль із зубчастою структурою дозволяє паяти безпосередньо до несучих плат.
• USB 1.1 з підтримкою пристроїв та хостів.
• Режими сну та сплячого режиму з низьким енергоспоживанням
• Програмування шляхом перетягування з використанням накопичувачів даних через USB.
• Адаптація 15 багатофункціональних висновків GPIO від RP2350A
• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-бітових АЦП та 14 × керованих ШІМ-каналів
• Точний годинник та таймер на мікросхемі
• Вбудований датчик температури для моніторингу температури мікросхеми у режимі реального часу.
• 12 × Програмовані кінцеві автомати вводу-виводу (PIO) для підтримки користувацьких периферійних пристроїв

Унікальна двоядерна архітектура RP2350A дозволяє користувачам вибирати між парою стандартних ядер ARM Cortex-M33 і парою відкритих апаратних ядер Hazard3, надаючи розробникам можливість експериментувати з архітектурою RISC-V у стабільному середовищі, що добре підтримується.

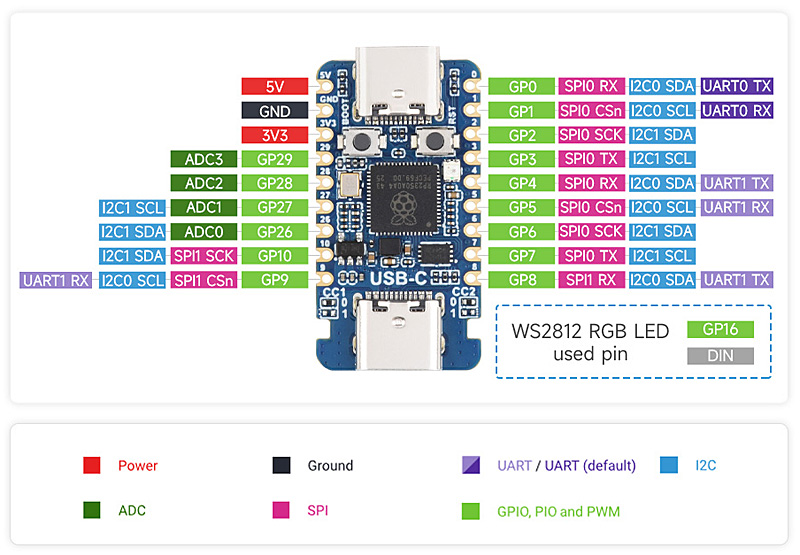

Розташування та призначення висновків плати:

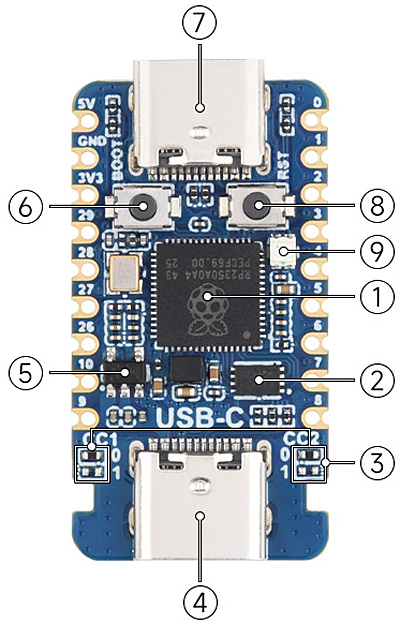

Розташування та призначення компонентів плати:

1. RP2350A - двоядерний процесор із двоядерною архітектурою, робоча частота до 150 МГц.
2. W25Q16JVUXIQ - 2MB NOR Flash
3. PIO-USB CC підтягуючі/вимикаючі резистори - підтримують перемикання типу "сток/джерело" за допомогою конфігурації резисторів.
4. Порт PIO-USB - для використання як USB-хоста або пристрою через PIO.
5. RT9013-33GB - 500 мА, низьке падіння напруги, низький рівень шуму, надшвидкий LDO
6. Кнопка BOOT для перезавантаження та увійти в режим завантаження.
7. Порт USB Type-C - для завантаження програм, USB 1.1 з підтримкою пристроїв та хостів.
8. Кнопка скидання RUN
9. WS2812 - крутий RGB світлодіод

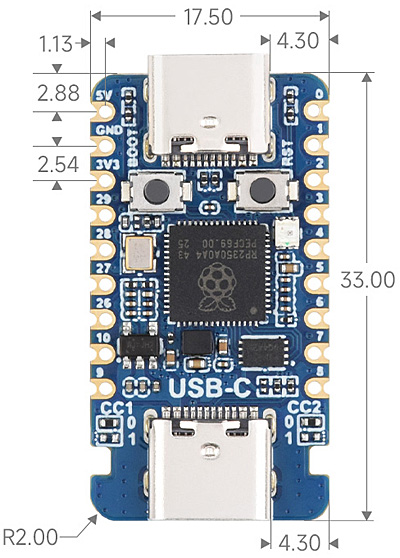

Габаритні розміри:

Комплектація:

1. RP2350-USB-C x1

Посилання:

• Wiki
