37 грн
в наявності
Опис
Відгуки (20)
Задати питання

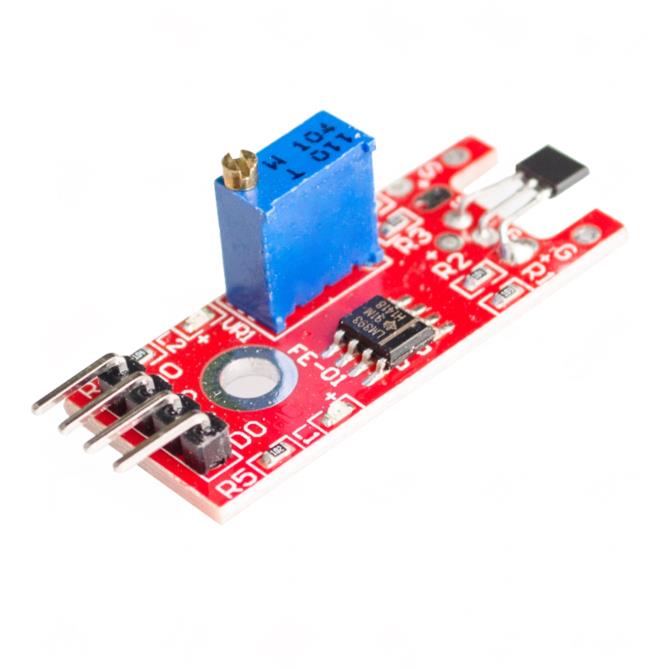

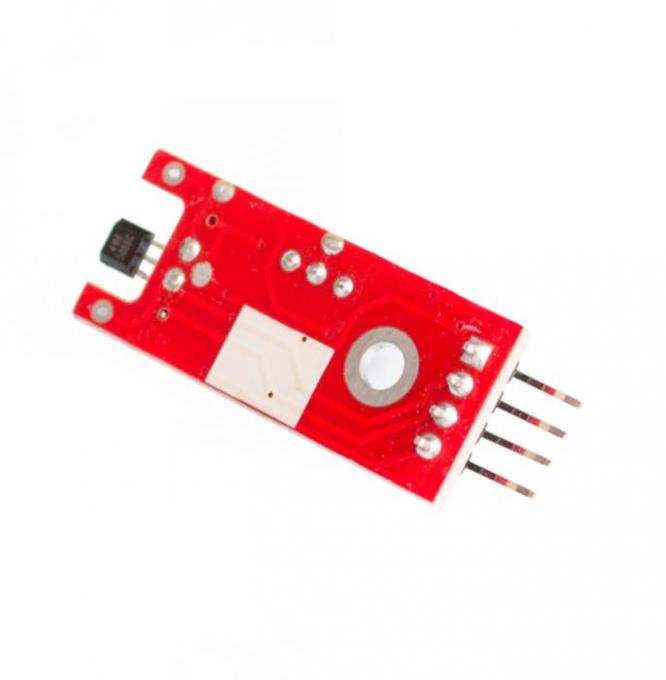

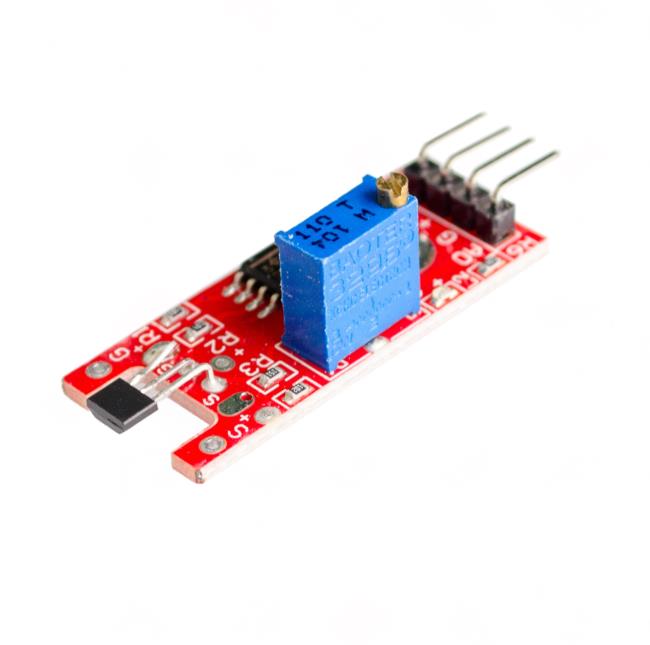

Зручний модуль датчика Холла. Не вимагає застосування пайки для підключення. На 4-х контактний роз'єм виведені контакти підключення живлення, аналоговий вихід датчика і цифровий вихід компаратора напруги LM393. Яскраві та зручні світлодіоди наявності живлення та спрацьовування датчика.
Характеристики:
Висока якість датчика
Маленькі розміри: 36ммx16мм
Монтажний отвір для кріплення модуля діаметром 3 мм
Світлодіоди Power і Sensor
Напруга живлення від 3.3 - 5.5В
Призначення виводів:
Pin1 AO Аналоговий вихід датчика Холла (безпосередній вихід датчика)
Pin2 GND Загальний
Pin3 VCC Вхід напруги живлення
Pin4 DO Цифровий вихід компаратора
Відгуки покупців про Модуль датчика холла SS49E
Андрeй (14.09.2022)
Для прерываний абсолютно непригоден, ибо в промежуточном положении магнита уходит в самовозбуждение... Потраченое зря время...
Не работает. Точнее на магнит он реагирует, но очень не стабильно, магнит то появляется то пропадает. А3144 работает стабильно. Особенно если использовать его без всяких схем. [DAT164]
Пока модуль шел (очень быстро как всегда, спасибо) - думал правильно ли производител добавил к LM-ке гистерезис, чтоб не портил аналог.
Но когда пришел, рассмотрел модуль и чуток прифигел.
Какой там гистерезис, что вы.
То что в пришедшей версии "съкономили" 1мм платы и вывод питания от датчика протянули не площадке, а набросили враскоряк поверх R1 - это ладно. Хотя смотреть на такое изуверство откровенно больно.
Что у нас со схемотехникой, как сделан выбор уровня для компаратора.
Аналоговый сигнал через R3... радикально тупо смешивается с напряжением питания через подстроечник. Что характерно, даже без какого-то "защитного" резистора, напрямую, до 5В (и, понятно, что поставить порог на отрицательное поле никак невозможно).
Далее эта мачмала выводится на "аналоговый" выход и идёт на In1- LM-ки. Где тупо сравнивается с примерно 2.5 В делителя на R2/R6.
Итог за каким-то хреном подтягивается к +5 R1 и тупо идёт собственно на выход... и вторую половинку компаратора. Не пропадать же добру.
Там он опять сравнивается с ~2.5В, итог как известный продукт из анекодта гоняется по дорожкам туда и обратно через всю плату и через R4 зажигает led.
Моя офигела.
Вобщем, кому нужна точность аналога - придётся выпаивать подстроечник нафиг. Дорожку не обрежешь, очень затейливо сделано, не подобраться
да действительно датчик подвел, на переходном процессе генерит кучу импульсов, планирую эту сборку использовать с другим датчиком выпаяв данный, ведь использовать компаратор очень удобно.
Очень сильно удивило качество работы данного датчика. В худшую сторону. Для прерываний абсолютно непригоден, ибо в промежуточном положении магнита уходит в самовозбуждение... В общем смотрите видео https://www.youtube.com/watch?v=Lj3TrTlYzyQ
а еще я целый форум поднял на уши http://forum.arduino.ua/viewtopic.php?id=1165
LM393 самый простейший компаратор, без гистерезиса.
Поэтому производитель в аппнотах даёт пару вариантов как такое парой внешних резисторов добавить, но этим паяльщикам плат они, конечно, не указ.
Внимательнее рассмотрел свой экземпляр и откровенно офигел от схемного решения.
Кому существенны иголки на переходе - припаяйте к R1 и R2, со стороны ближней к LM-ке резюк мег на 10. А то и меньше. Должно полегчать.
Этот модуль разочаровал меня, хотя я об этом почему-то догадывался... Установлен на нём обычный цифровой датчик Холла (вкл/выкл). Соответственно совершенно безполезна сама плата с компаратором, и тем более отсутствующим подстроечным резистором. Сам A3144 и без компаратора превосходно включается и выключается от магнита - нужен лишь подтягивающий резистор или другая нагрузка в цепи его выхода. А вот наличие аналогового выхода вводит в заблуждение - чтобы этот модуль мог выдавать аналоговый сигнал, пропорциональный магнитному полю, нужен датчик SS49E, которого нет на этом сайте даже в перечне, к сожалению.
Это не аналоговый выход, а это выход непосредственно с датчика Холла, минуя компаратор, т.к. эта плата - универсальная, рассчитанная под разные датчики.
